Roteamento
Roteamento Intra-SA e Inter-SA
Claudio Jorge Eckert Junior
Ciências da computação
IFRS Campus Ibirubá-RS
Redes I
6º Semestre

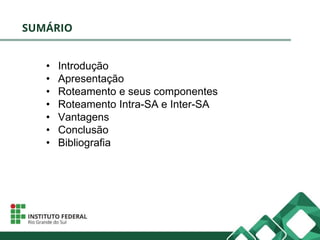

SUMÁRIO
• Introdução
• Apresentação
• Roteamento e seus componentes
• Roteamento Intra-SA e Inter-SA
• Vantagens
• Conclusão
• Bibliografia
Introdução

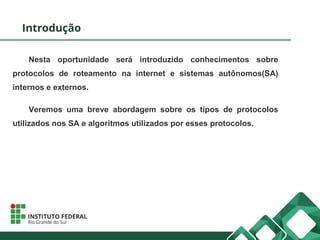

Nesta oportunidade será introduzido conhecimentos sobre
protocolos de roteamento na internet e sistemas autônomos(SA)
internos e externos.
Veremos uma breve abordagem sobre os típos de protocolos
utilizados nos SA e algoritmos utilizados por esses protocolos.
Apresentação

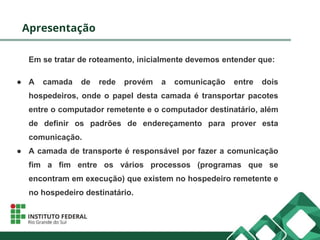

Em se tratar de roteamento, inicialmente devemos entender que:
● A camada de rede provém a comunicação entre dois
hospedeiros, onde o papel desta camada é transportar pacotes
entre o computador remetente e o computador destinatário, além
de definir os padrões de endereçamento para prover esta
comunicação.
● A camada de transporte é responsável por fazer a comunicação
fim a fim entre os vários processos (programas que se
encontram em execução) que existem no hospedeiro remetente e
no hospedeiro destinatário.
Apresentação

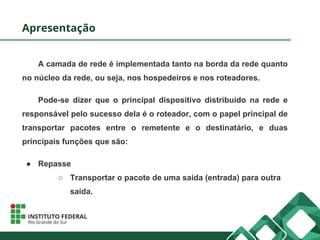

A camada de rede é implementada tanto na borda da rede quanto
no núcleo da rede, ou seja, nos hospedeiros e nos roteadores.
Pode-se dizer que o principal dispositivo distribuído na rede e
responsável pelo sucesso dela é o roteador, com o papel principal de
transportar pacotes entre o remetente e o destinatário, e duas
principais funções que são:
● Repasse
○ Transportar o pacote de uma saída (entrada) para outra
saída.
Apresentação

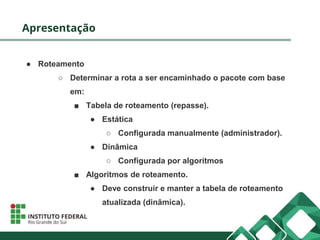

● Roteamento
○ Determinar a rota a ser encaminhado o pacote com base
em:
■ Tabela de roteamento (repasse).
● Estática
○ Configurada manualmente (administrador).
● Dinâmica
○ Configurada por algoritmos
■ Algoritmos de roteamento.
● Deve construir e manter a tabela de roteamento
atualizada (dinâmica).
Roteamento e seus componentes

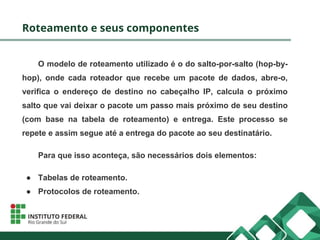

O modelo de roteamento utilizado é o do salto-por-salto (hop-by-
hop), onde cada roteador que recebe um pacote de dados, abre-o,
verifica o endereço de destino no cabeçalho IP, calcula o próximo
salto que vai deixar o pacote um passo mais próximo de seu destino
(com base na tabela de roteamento) e entrega. Este processo se
repete e assim segue até a entrega do pacote ao seu destinatário.
Para que isso aconteça, são necessários dois elementos:
● Tabelas de roteamento.
● Protocolos de roteamento.
Roteamento e seus componentes

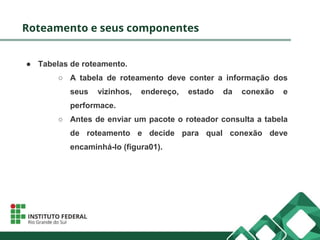

● Tabelas de roteamento.
○ A tabela de roteamento deve conter a informação dos
seus vizinhos, endereço, estado da conexão e
performace.
○ Antes de enviar um pacote o roteador consulta a tabela
de roteamento e decide para qual conexão deve
encaminhá-lo (figura01).
Roteamento e seus componentes
Figura01
Roteamento e seus componentes

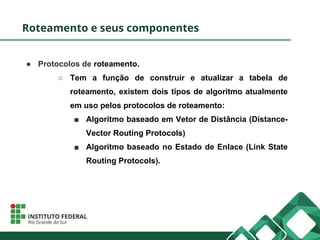

● Protocolos de roteamento.
○ Tem a função de construir e atualizar a tabela de
roteamento, existem dois tipos de algoritmo atualmente
em uso pelos protocolos de roteamento:
■ Algoritmo baseado em Vetor de Distância (Distance-
Vector Routing Protocols)
■ Algoritmo baseado no Estado de Enlace (Link State
Routing Protocols).

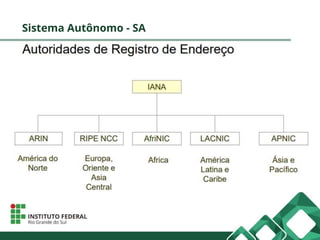

Sistema Autônomo - SA
● AS Autonomous System Sistema Autônomo
○ Um Sistema Autônomo (AS) é um grupo de redes IP, abaixo
de uma única gerência técnica e que compartilham uma
mesma política de roteamento.
● Autonomous System Number ASN
○ ASN é uma identificação única e global de um AS, e foi
inicialmente definido na RFC1930 como um número inteiro
de 16 bits, variando assim de 0 a 65535. A RFC 4893
ampliou o espaço de endereçamento do ASN de 16 para 32
bits (4octet), variando assim de 0 a 4294967295.
Sistema Autônomo - SA

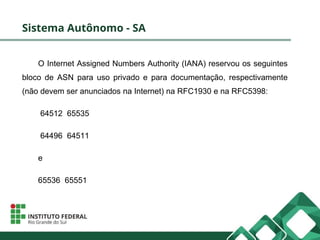

O Internet Assigned Numbers Authority (IANA) reservou os seguintes
bloco de ASN para uso privado e para documentação, respectivamente
(não devem ser anunciados na Internet) na RFC1930 e na RFC5398:
64512 65535
64496 64511
e
65536 65551
Sistema Autônomo - SA
Sistema Autônomo - SA

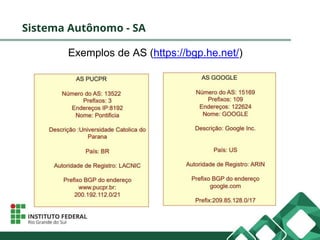

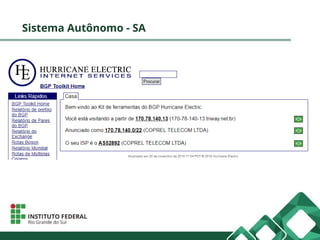

Exemplos de AS (https://bgp.he.net/)
Sistema Autônomo - SA
Roteamento Intra-SA e Inter-SA

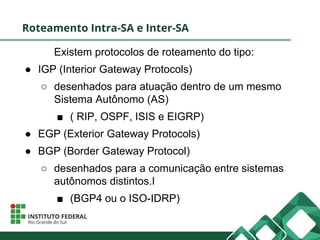

Existem protocolos de roteamento do tipo:
● IGP (Interior Gateway Protocols)
○ desenhados para atuação dentro de um mesmo
Sistema Autônomo (AS)
■ ( RIP, OSPF, ISIS e EIGRP)
● EGP (Exterior Gateway Protocols)
● BGP (Border Gateway Protocol)
○ desenhados para a comunicação entre sistemas
autônomos distintos.I
■ (BGP4 ou o ISO-IDRP)
Roteamento Intra-SA e Inter-SA

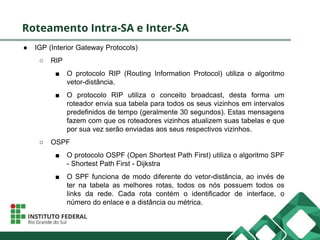

● IGP (Interior Gateway Protocols)
○ RIP
■ O protocolo RIP (Routing Information Protocol) utiliza o algoritmo
vetor-distância.
■ O protocolo RIP utiliza o conceito broadcast, desta forma um
roteador envia sua tabela para todos os seus vizinhos em intervalos
predefinidos de tempo (geralmente 30 segundos). Estas mensagens
fazem com que os roteadores vizinhos atualizem suas tabelas e que
por sua vez serão enviadas aos seus respectivos vizinhos.
○ OSPF
■ O protocolo OSPF (Open Shortest Path First) utiliza o algoritmo SPF
- Shortest Path First - Dijkstra
■ O SPF funciona de modo diferente do vetor-distância, ao invés de
ter na tabela as melhores rotas, todos os nós possuem todos os
links da rede. Cada rota contém o identificador de interface, o
número do enlace e a distância ou métrica.
Roteamento Intra-SA e Inter-SA

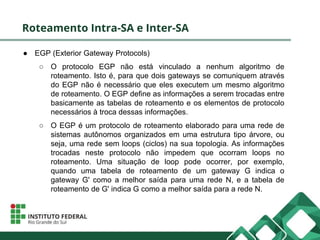

● EGP (Exterior Gateway Protocols)
○ O protocolo EGP não está vinculado a nenhum algoritmo de
roteamento. Isto é, para que dois gateways se comuniquem através
do EGP não é necessário que eles executem um mesmo algoritmo
de roteamento. O EGP define as informações a serem trocadas entre
basicamente as tabelas de roteamento e os elementos de protocolo
necessários à troca dessas informações.
○ O EGP é um protocolo de roteamento elaborado para uma rede de
sistemas autônomos organizados em uma estrutura tipo árvore, ou
seja, uma rede sem loops (ciclos) na sua topologia. As informações
trocadas neste protocolo não impedem que ocorram loops no
roteamento. Uma situação de loop pode ocorrer, por exemplo,
quando uma tabela de roteamento de um gateway G indica o
gateway G' como a melhor saída para uma rede N, e a tabela de
roteamento de G' indica G como a melhor saída para a rede N.
Roteamento Intra-SA e Inter-SA

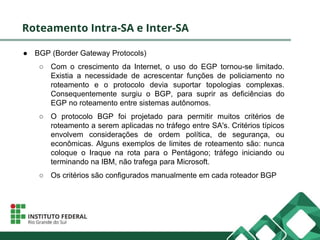

● BGP (Border Gateway Protocols)
○ Com o crescimento da Internet, o uso do EGP tornou-se limitado.
Existia a necessidade de acrescentar funções de policiamento no
roteamento e o protocolo devia suportar topologias complexas.
Consequentemente surgiu o BGP, para suprir as deficiências do
EGP no roteamento entre sistemas autônomos.
○ O protocolo BGP foi projetado para permitir muitos critérios de
roteamento a serem aplicadas no tráfego entre SA's. Critérios típicos
envolvem considerações de ordem política, de segurança, ou
econômicas. Alguns exemplos de limites de roteamento são: nunca
coloque o Iraque na rota para o Pentágono; tráfego iniciando ou
terminando na IBM, não trafega para Microsoft.
○ Os critérios são configurados manualmente em cada roteador BGP
Roteamento Intra-SA e Inter-SA
Roteamento Intra-SA e Inter-SA
Roteamento Intra-SA e Inter-SA
Vantagens

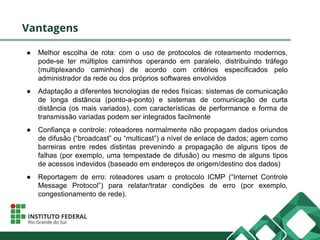

● Melhor escolha de rota: com o uso de protocolos de roteamento modernos,
pode-se ter múltiplos caminhos operando em paralelo, distribuindo tráfego
(multiplexando caminhos) de acordo com critérios especificados pelo
administrador da rede ou dos próprios softwares envolvidos
● Adaptação a diferentes tecnologias de redes físicas: sistemas de comunicação
de longa distância (ponto-a-ponto) e sistemas de comunicação de curta
distância (os mais variados), com características de performance e forma de
transmissão variadas podem ser integrados facilmente
● Confiança e controle: roteadores normalmente não propagam dados oriundos
de difusão (“broadcast” ou “multicast”) a nível de enlace de dados; agem como
barreiras entre redes distintas prevenindo a propagação de alguns tipos de
falhas (por exemplo, uma tempestade de difusão) ou mesmo de alguns tipos
de acessos indevidos (baseado em endereços de origem/destino dos dados)
● Reportagem de erro: roteadores usam o protocolo ICMP (“Internet Controle
Message Protocol”) para relatar/tratar condições de erro (por exemplo,
congestionamento de rede).
Conclusão
O roteamento de pacotes que trafegam na internet é
cada vez maior, utilizando cada vez mais grandes números de
equipamentos e de grande capacidade, este tráfego é possível
graças a os Sistemas Autônomos.
Tudo está organizado em duas grandes categorias,
IGP(configuração de rotas no interior dos SA) e
EGP(configuração de rotas entre SA).
Existem vários protocolos de roteamento que são
utilizados nesses SA, cada protocolo é baseado em um tipo de
algoritmo, em alguns caso é necessário que ambos os
roteadores se comuniquem pelo mesmo algoritmo, e em
outros casos não. (EGP não é preciso ser o mesmo algoritmo
(http://www.cricte2004.eletrica.ufpr.br/edu/anterior/cd00/trab/roteamento/)).
24

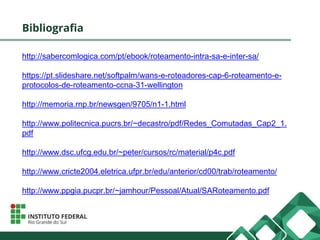

Bibliografia
http://sabercomlogica.com/pt/ebook/roteamento-intra-sa-e-inter-sa/
https://pt.slideshare.net/softpalm/wans-e-roteadores-cap-6-roteamento-e-
protocolos-de-roteamento-ccna-31-wellington
http://memoria.rnp.br/newsgen/9705/n1-1.html
http://www.politecnica.pucrs.br/~decastro/pdf/Redes_Comutadas_Cap2_1.
pdf
http://www.dsc.ufcg.edu.br/~peter/cursos/rc/material/p4c.pdf
http://www.cricte2004.eletrica.ufpr.br/edu/anterior/cd00/trab/roteamento/
http://www.ppgia.pucpr.br/~jamhour/Pessoal/Atual/SARoteamento.pdf

Mais conteúdo relacionado

Mais procurados

Aula 1. apresentação + frameworks
Aula 1. apresentação + frameworksAula 1. apresentação + frameworks
Aula 1. apresentação + frameworks
andreluizlc

Curso de PHP Básico ao Avançado
Curso de PHP Básico ao AvançadoCurso de PHP Básico ao Avançado
Curso de PHP Básico ao Avançado
Luiz Junior

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP
André Nobre

Firewall
FirewallFirewall
Padrões de Projeto (GoF)
Padrões de Projeto (GoF)Padrões de Projeto (GoF)
Padrões de Projeto (GoF)
Álvaro Farias Pinheiro

Fundamentos de Engenharia de Requisitos
Fundamentos de Engenharia de RequisitosFundamentos de Engenharia de Requisitos
Fundamentos de Engenharia de Requisitos
Barbara Lima

Roteamento
RoteamentoRoteamento
Arquitetura cliente servidor
Arquitetura cliente servidorArquitetura cliente servidor
Arquitetura cliente servidor
Marcia Abrahim

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores
LucasMansueto

Aula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte IIAula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte II
Dalton Martins

Palestra de Windows Server 2016
Palestra de Windows Server 2016Palestra de Windows Server 2016
Palestra de Windows Server 2016
Fábio dos Reis

Aula 2 - POO: Fundamentos da linguagem Java
Aula 2 - POO: Fundamentos da linguagem JavaAula 2 - POO: Fundamentos da linguagem Java
Aula 2 - POO: Fundamentos da linguagem Java
Daniel Brandão

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede
Marco Guimarães

Redes - topologias de redes
Redes - topologias de redesRedes - topologias de redes
Redes - topologias de redes
forkman

Redes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redesRedes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redes
Leonardo Bruno

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes
Marilene de Melo

Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)
Augusto Nogueira

Cabeamento estruturado redes de computadores
Cabeamento estruturado   redes de computadoresCabeamento estruturado   redes de computadores
Cabeamento estruturado redes de computadores
Leonardo Guimarães

VLAN - Conceitos Básicos
VLAN - Conceitos BásicosVLAN - Conceitos Básicos
VLAN - Conceitos Básicos
Anderson Zardo

Sistemas Multimídia - Aula 01 - Apresentação
Sistemas Multimídia - Aula 01 - ApresentaçãoSistemas Multimídia - Aula 01 - Apresentação
Sistemas Multimídia - Aula 01 - Apresentação
Leinylson Fontinele


Mais procurados (20)

Aula 1. apresentação + frameworks
Aula 1. apresentação + frameworksAula 1. apresentação + frameworks
Aula 1. apresentação + frameworks

Curso de PHP Básico ao Avançado
Curso de PHP Básico ao AvançadoCurso de PHP Básico ao Avançado
Curso de PHP Básico ao Avançado

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP

Firewall
FirewallFirewall
Firewall

Padrões de Projeto (GoF)
Padrões de Projeto (GoF)Padrões de Projeto (GoF)
Padrões de Projeto (GoF)

Fundamentos de Engenharia de Requisitos
Fundamentos de Engenharia de RequisitosFundamentos de Engenharia de Requisitos
Fundamentos de Engenharia de Requisitos

Roteamento
RoteamentoRoteamento
Roteamento

Arquitetura cliente servidor
Arquitetura cliente servidorArquitetura cliente servidor
Arquitetura cliente servidor

Aula 5 - Redes de computadores
Aula 5 - Redes de computadoresAula 5 - Redes de computadores
Aula 5 - Redes de computadores

Aula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte IIAula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte II

Palestra de Windows Server 2016
Palestra de Windows Server 2016Palestra de Windows Server 2016
Palestra de Windows Server 2016

Aula 2 - POO: Fundamentos da linguagem Java
Aula 2 - POO: Fundamentos da linguagem JavaAula 2 - POO: Fundamentos da linguagem Java
Aula 2 - POO: Fundamentos da linguagem Java

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede

Redes - topologias de redes
Redes - topologias de redesRedes - topologias de redes
Redes - topologias de redes

Redes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redesRedes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redes

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes

Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)

Cabeamento estruturado redes de computadores
Cabeamento estruturado   redes de computadoresCabeamento estruturado   redes de computadores
Cabeamento estruturado redes de computadores

VLAN - Conceitos Básicos
VLAN - Conceitos BásicosVLAN - Conceitos Básicos
VLAN - Conceitos Básicos

Sistemas Multimídia - Aula 01 - Apresentação
Sistemas Multimídia - Aula 01 - ApresentaçãoSistemas Multimídia - Aula 01 - Apresentação
Sistemas Multimídia - Aula 01 - Apresentação


Semelhante a Roteamento Intra-SA e Inter-SA

Roteamento
RoteamentoRoteamento
Apresentação de Protocolos de Roteamento IP
Apresentação de Protocolos de Roteamento IPApresentação de Protocolos de Roteamento IP
Apresentação de Protocolos de Roteamento IP
Wendell Rodrigues

Aula 9 - Protocolos de Roteamento - Protocolo RIP.pptx
Aula 9 - Protocolos de Roteamento - Protocolo RIP.pptxAula 9 - Protocolos de Roteamento - Protocolo RIP.pptx
Aula 9 - Protocolos de Roteamento - Protocolo RIP.pptx
delylimaneto

Roteamento
RoteamentoRoteamento
Roteamento de pacotes
Roteamento de pacotesRoteamento de pacotes
Roteamento de pacotes
Denis Katko

Border Gateway Protocol - BGP - Pesquisa
Border Gateway Protocol - BGP - PesquisaBorder Gateway Protocol - BGP - Pesquisa
Border Gateway Protocol - BGP - Pesquisa
Isaque Profeta

WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...
WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...
WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...
Wellington Oliveira

Roteadores
RoteadoresRoteadores
Roteadores
Tiago

Aula 1.PPTX
Aula 1.PPTXAula 1.PPTX
Aula 1.PPTX
Milton Aguiar

Rct 16 - camada de rede
Rct   16 - camada de redeRct   16 - camada de rede
Rct 16 - camada de rede
Universal.org.mx

Redes de Comunicacao-Camada de transporte
Redes de Comunicacao-Camada de transporte Redes de Comunicacao-Camada de transporte
Redes de Comunicacao-Camada de transporte
Carlitos Fainda Chitsumba

Aula 6 a camada de rede
Aula 6   a camada de redeAula 6   a camada de rede
Aula 6 a camada de rede
O Cara Ivan Silva

Modelo osi
Modelo osiModelo osi
O Protocolo OSPF
O Protocolo OSPFO Protocolo OSPF
O Protocolo OSPF
Waldeck Torres

Introdução ao BGP
Introdução ao BGPIntrodução ao BGP
Introdução ao BGP
Thiago Bruno

BGP.ppt
BGP.pptBGP.ppt
Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...
Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...
Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...
Dalton Martins

Cisco ccna modulo 02
Cisco ccna modulo 02Cisco ccna modulo 02
Cisco ccna modulo 02
Vitor Albuquerque

Lista01
Lista01Lista01
Lista01
redesinforma

Aula 3 (parte 1)
Aula 3 (parte 1)Aula 3 (parte 1)
Aula 3 (parte 1)
Henrique Quirino


Semelhante a Roteamento Intra-SA e Inter-SA (20)

Roteamento
RoteamentoRoteamento
Roteamento

Apresentação de Protocolos de Roteamento IP
Apresentação de Protocolos de Roteamento IPApresentação de Protocolos de Roteamento IP
Apresentação de Protocolos de Roteamento IP

Aula 9 - Protocolos de Roteamento - Protocolo RIP.pptx
Aula 9 - Protocolos de Roteamento - Protocolo RIP.pptxAula 9 - Protocolos de Roteamento - Protocolo RIP.pptx
Aula 9 - Protocolos de Roteamento - Protocolo RIP.pptx

Roteamento
RoteamentoRoteamento
Roteamento

Roteamento de pacotes
Roteamento de pacotesRoteamento de pacotes
Roteamento de pacotes

Border Gateway Protocol - BGP - Pesquisa
Border Gateway Protocol - BGP - PesquisaBorder Gateway Protocol - BGP - Pesquisa
Border Gateway Protocol - BGP - Pesquisa

WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...
WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...
WANs e Roteadores Cap. 6 Roteamento e Protocolos de Roteamento - CCNA 3.1 Wel...

Roteadores
RoteadoresRoteadores
Roteadores

Aula 1.PPTX
Aula 1.PPTXAula 1.PPTX
Aula 1.PPTX

Rct 16 - camada de rede
Rct   16 - camada de redeRct   16 - camada de rede
Rct 16 - camada de rede

Redes de Comunicacao-Camada de transporte
Redes de Comunicacao-Camada de transporte Redes de Comunicacao-Camada de transporte
Redes de Comunicacao-Camada de transporte

Aula 6 a camada de rede
Aula 6   a camada de redeAula 6   a camada de rede
Aula 6 a camada de rede

Modelo osi
Modelo osiModelo osi
Modelo osi

O Protocolo OSPF
O Protocolo OSPFO Protocolo OSPF
O Protocolo OSPF

Introdução ao BGP
Introdução ao BGPIntrodução ao BGP
Introdução ao BGP

BGP.ppt
BGP.pptBGP.ppt
BGP.ppt

Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...
Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...
Aula 06 - Caracterizando fluxo de tráfego e Projeto de Topologia - Parte I - ...

Cisco ccna modulo 02
Cisco ccna modulo 02Cisco ccna modulo 02
Cisco ccna modulo 02

Lista01
Lista01Lista01
Lista01

Aula 3 (parte 1)
Aula 3 (parte 1)Aula 3 (parte 1)
Aula 3 (parte 1)


Mais de Claudio Eckert

Itil e cobit
Itil e cobitItil e cobit
Itil e cobit
Claudio Eckert

DDR5
DDR5DDR5
Escalonamento de processos em sistemas virtualizados
Escalonamento de processos em sistemas virtualizadosEscalonamento de processos em sistemas virtualizados
Escalonamento de processos em sistemas virtualizados
Claudio Eckert

Redes de alta velocidade dwdm
Redes de alta velocidade dwdmRedes de alta velocidade dwdm
Redes de alta velocidade dwdm
Claudio Eckert

Trabalho flip flop
Trabalho flip flopTrabalho flip flop
Trabalho flip flop
Claudio Eckert

ULA Unidade Lógica Aritmética
ULA Unidade Lógica AritméticaULA Unidade Lógica Aritmética
ULA Unidade Lógica Aritmética
Claudio Eckert

RAD - Métodos ágeis
RAD - Métodos ágeisRAD - Métodos ágeis
RAD - Métodos ágeis
Claudio Eckert

RAD - Métodos ágeis
RAD - Métodos ágeisRAD - Métodos ágeis
RAD - Métodos ágeis
Claudio Eckert

Teste de software
Teste de softwareTeste de software
Teste de software
Claudio Eckert

MPS.BR
MPS.BRMPS.BR

Mais de Claudio Eckert (10)

Itil e cobit
Itil e cobitItil e cobit
Itil e cobit

DDR5
DDR5DDR5
DDR5

Escalonamento de processos em sistemas virtualizados
Escalonamento de processos em sistemas virtualizadosEscalonamento de processos em sistemas virtualizados
Escalonamento de processos em sistemas virtualizados

Redes de alta velocidade dwdm
Redes de alta velocidade dwdmRedes de alta velocidade dwdm
Redes de alta velocidade dwdm

Trabalho flip flop
Trabalho flip flopTrabalho flip flop
Trabalho flip flop

ULA Unidade Lógica Aritmética
ULA Unidade Lógica AritméticaULA Unidade Lógica Aritmética
ULA Unidade Lógica Aritmética

RAD - Métodos ágeis
RAD - Métodos ágeisRAD - Métodos ágeis
RAD - Métodos ágeis

RAD - Métodos ágeis
RAD - Métodos ágeisRAD - Métodos ágeis
RAD - Métodos ágeis

Teste de software
Teste de softwareTeste de software
Teste de software

MPS.BR
MPS.BRMPS.BR
MPS.BR


Roteamento Intra-SA e Inter-SA

  • 1. Roteamento Roteamento Intra-SA e Inter-SA Claudio Jorge Eckert Junior Ciências da computação IFRS Campus Ibirubá-RS Redes I 6º Semestre
  • 2. SUMÁRIO • Introdução • Apresentação • Roteamento e seus componentes • Roteamento Intra-SA e Inter-SA • Vantagens • Conclusão • Bibliografia
  • 3. Introdução Nesta oportunidade será introduzido conhecimentos sobre protocolos de roteamento na internet e sistemas autônomos(SA) internos e externos. Veremos uma breve abordagem sobre os típos de protocolos utilizados nos SA e algoritmos utilizados por esses protocolos.
  • 4. Apresentação Em se tratar de roteamento, inicialmente devemos entender que: ● A camada de rede provém a comunicação entre dois hospedeiros, onde o papel desta camada é transportar pacotes entre o computador remetente e o computador destinatário, além de definir os padrões de endereçamento para prover esta comunicação. ● A camada de transporte é responsável por fazer a comunicação fim a fim entre os vários processos (programas que se encontram em execução) que existem no hospedeiro remetente e no hospedeiro destinatário.
  • 5. Apresentação A camada de rede é implementada tanto na borda da rede quanto no núcleo da rede, ou seja, nos hospedeiros e nos roteadores. Pode-se dizer que o principal dispositivo distribuído na rede e responsável pelo sucesso dela é o roteador, com o papel principal de transportar pacotes entre o remetente e o destinatário, e duas principais funções que são: ● Repasse ○ Transportar o pacote de uma saída (entrada) para outra saída.
  • 6. Apresentação ● Roteamento ○ Determinar a rota a ser encaminhado o pacote com base em: ■ Tabela de roteamento (repasse). ● Estática ○ Configurada manualmente (administrador). ● Dinâmica ○ Configurada por algoritmos ■ Algoritmos de roteamento. ● Deve construir e manter a tabela de roteamento atualizada (dinâmica).
  • 7. Roteamento e seus componentes O modelo de roteamento utilizado é o do salto-por-salto (hop-by- hop), onde cada roteador que recebe um pacote de dados, abre-o, verifica o endereço de destino no cabeçalho IP, calcula o próximo salto que vai deixar o pacote um passo mais próximo de seu destino (com base na tabela de roteamento) e entrega. Este processo se repete e assim segue até a entrega do pacote ao seu destinatário. Para que isso aconteça, são necessários dois elementos: ● Tabelas de roteamento. ● Protocolos de roteamento.
  • 8. Roteamento e seus componentes ● Tabelas de roteamento. ○ A tabela de roteamento deve conter a informação dos seus vizinhos, endereço, estado da conexão e performace. ○ Antes de enviar um pacote o roteador consulta a tabela de roteamento e decide para qual conexão deve encaminhá-lo (figura01).
  • 9. Roteamento e seus componentes Figura01
  • 10. Roteamento e seus componentes ● Protocolos de roteamento. ○ Tem a função de construir e atualizar a tabela de roteamento, existem dois tipos de algoritmo atualmente em uso pelos protocolos de roteamento: ■ Algoritmo baseado em Vetor de Distância (Distance- Vector Routing Protocols) ■ Algoritmo baseado no Estado de Enlace (Link State Routing Protocols).
  • 11. Sistema Autônomo - SA ● AS Autonomous System Sistema Autônomo ○ Um Sistema Autônomo (AS) é um grupo de redes IP, abaixo de uma única gerência técnica e que compartilham uma mesma política de roteamento. ● Autonomous System Number ASN ○ ASN é uma identificação única e global de um AS, e foi inicialmente definido na RFC1930 como um número inteiro de 16 bits, variando assim de 0 a 65535. A RFC 4893 ampliou o espaço de endereçamento do ASN de 16 para 32 bits (4octet), variando assim de 0 a 4294967295.
  • 12. Sistema Autônomo - SA O Internet Assigned Numbers Authority (IANA) reservou os seguintes bloco de ASN para uso privado e para documentação, respectivamente (não devem ser anunciados na Internet) na RFC1930 e na RFC5398: 64512 65535 64496 64511 e 65536 65551
  • 14. Sistema Autônomo - SA Exemplos de AS (https://bgp.he.net/)

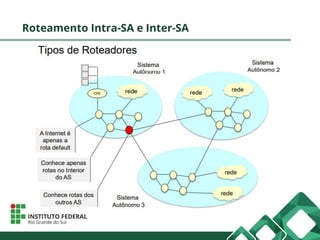

  • 16. Roteamento Intra-SA e Inter-SA Existem protocolos de roteamento do tipo: ● IGP (Interior Gateway Protocols) ○ desenhados para atuação dentro de um mesmo Sistema Autônomo (AS) ■ ( RIP, OSPF, ISIS e EIGRP) ● EGP (Exterior Gateway Protocols) ● BGP (Border Gateway Protocol) ○ desenhados para a comunicação entre sistemas autônomos distintos.I ■ (BGP4 ou o ISO-IDRP)
  • 17. Roteamento Intra-SA e Inter-SA ● IGP (Interior Gateway Protocols) ○ RIP ■ O protocolo RIP (Routing Information Protocol) utiliza o algoritmo vetor-distância. ■ O protocolo RIP utiliza o conceito broadcast, desta forma um roteador envia sua tabela para todos os seus vizinhos em intervalos predefinidos de tempo (geralmente 30 segundos). Estas mensagens fazem com que os roteadores vizinhos atualizem suas tabelas e que por sua vez serão enviadas aos seus respectivos vizinhos. ○ OSPF ■ O protocolo OSPF (Open Shortest Path First) utiliza o algoritmo SPF - Shortest Path First - Dijkstra ■ O SPF funciona de modo diferente do vetor-distância, ao invés de ter na tabela as melhores rotas, todos os nós possuem todos os links da rede. Cada rota contém o identificador de interface, o número do enlace e a distância ou métrica.
  • 18. Roteamento Intra-SA e Inter-SA ● EGP (Exterior Gateway Protocols) ○ O protocolo EGP não está vinculado a nenhum algoritmo de roteamento. Isto é, para que dois gateways se comuniquem através do EGP não é necessário que eles executem um mesmo algoritmo de roteamento. O EGP define as informações a serem trocadas entre basicamente as tabelas de roteamento e os elementos de protocolo necessários à troca dessas informações. ○ O EGP é um protocolo de roteamento elaborado para uma rede de sistemas autônomos organizados em uma estrutura tipo árvore, ou seja, uma rede sem loops (ciclos) na sua topologia. As informações trocadas neste protocolo não impedem que ocorram loops no roteamento. Uma situação de loop pode ocorrer, por exemplo, quando uma tabela de roteamento de um gateway G indica o gateway G' como a melhor saída para uma rede N, e a tabela de roteamento de G' indica G como a melhor saída para a rede N.

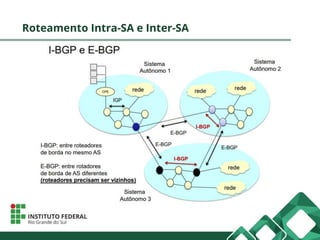

  • 19. Roteamento Intra-SA e Inter-SA ● BGP (Border Gateway Protocols) ○ Com o crescimento da Internet, o uso do EGP tornou-se limitado. Existia a necessidade de acrescentar funções de policiamento no roteamento e o protocolo devia suportar topologias complexas. Consequentemente surgiu o BGP, para suprir as deficiências do EGP no roteamento entre sistemas autônomos. ○ O protocolo BGP foi projetado para permitir muitos critérios de roteamento a serem aplicadas no tráfego entre SA's. Critérios típicos envolvem considerações de ordem política, de segurança, ou econômicas. Alguns exemplos de limites de roteamento são: nunca coloque o Iraque na rota para o Pentágono; tráfego iniciando ou terminando na IBM, não trafega para Microsoft. ○ Os critérios são configurados manualmente em cada roteador BGP
  • 23. Vantagens ● Melhor escolha de rota: com o uso de protocolos de roteamento modernos, pode-se ter múltiplos caminhos operando em paralelo, distribuindo tráfego (multiplexando caminhos) de acordo com critérios especificados pelo administrador da rede ou dos próprios softwares envolvidos ● Adaptação a diferentes tecnologias de redes físicas: sistemas de comunicação de longa distância (ponto-a-ponto) e sistemas de comunicação de curta distância (os mais variados), com características de performance e forma de transmissão variadas podem ser integrados facilmente ● Confiança e controle: roteadores normalmente não propagam dados oriundos de difusão (“broadcast” ou “multicast”) a nível de enlace de dados; agem como barreiras entre redes distintas prevenindo a propagação de alguns tipos de falhas (por exemplo, uma tempestade de difusão) ou mesmo de alguns tipos de acessos indevidos (baseado em endereços de origem/destino dos dados) ● Reportagem de erro: roteadores usam o protocolo ICMP (“Internet Controle Message Protocol”) para relatar/tratar condições de erro (por exemplo, congestionamento de rede).
  • 24. Conclusão O roteamento de pacotes que trafegam na internet é cada vez maior, utilizando cada vez mais grandes números de equipamentos e de grande capacidade, este tráfego é possível graças a os Sistemas Autônomos. Tudo está organizado em duas grandes categorias, IGP(configuração de rotas no interior dos SA) e EGP(configuração de rotas entre SA). Existem vários protocolos de roteamento que são utilizados nesses SA, cada protocolo é baseado em um tipo de algoritmo, em alguns caso é necessário que ambos os roteadores se comuniquem pelo mesmo algoritmo, e em outros casos não. (EGP não é preciso ser o mesmo algoritmo (http://www.cricte2004.eletrica.ufpr.br/edu/anterior/cd00/trab/roteamento/)). 24
