1. DDR5
Claudio Jorge Eckert Junior
Gian Paulo Vieira
Lisiane Reips
Prof. Jefferson James Cunha de Souza

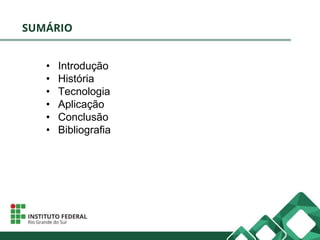

2. SUMÁRIO
• Introdução
• História
• Tecnologia
• Aplicação
• Conclusão
• Bibliografia

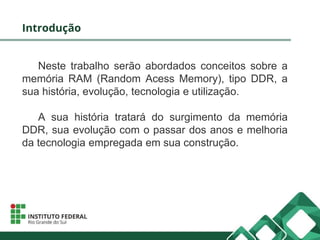

3. Introdução
Neste trabalho serão abordados conceitos sobre a
memória RAM (Random Acess Memory), tipo DDR, a
sua história, evolução, tecnologia e utilização.
A sua história tratará do surgimento da memória
DDR, sua evolução com o passar dos anos e melhoria
da tecnologia empregada em sua construção.

4. História

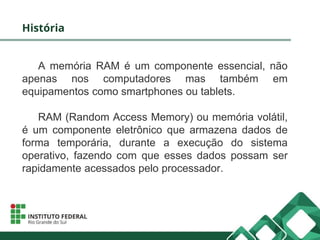

A memória RAM é um componente essencial, não
apenas nos computadores mas também em
equipamentos como smartphones ou tablets.
RAM (Random Access Memory) ou memória volátil,
é um componente eletrônico que armazena dados de
forma temporária, durante a execução do sistema
operativo, fazendo com que esses dados possam ser
rapidamente acessados pelo processador.

5. História

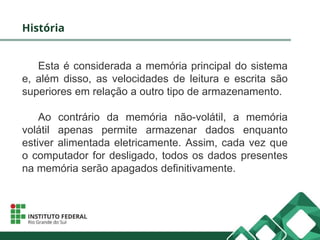

Esta é considerada a memória principal do sistema
e, além disso, as velocidades de leitura e escrita são
superiores em relação a outro tipo de armazenamento.
Ao contrário da memória não-volátil, a memória
volátil apenas permite armazenar dados enquanto
estiver alimentada eletricamente. Assim, cada vez que
o computador for desligado, todos os dados presentes
na memória serão apagados definitivamente.

6. História
A memória RAM começou por ser assíncrona, ou
seja, operava ao seu próprio ritmo, independentemente
dos ciclos de relógio (clock) da motherboard, logo, não
existia sintonia com o processador.

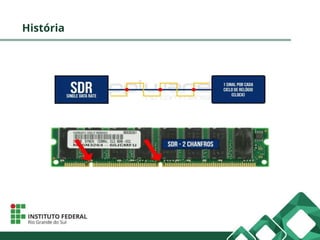

No início dos anos 90, o clock de memória foi
sincronizado através da introdução de memórias SDR
SDRAM (Single Data Rate Synchronous Dynamic
Random Access Memory), mas rapidamente atingiram
o seu limite, uma vez que o controlador de memória
apenas realizava uma leitura por ciclo.

7. História

8. História
Por volta do ano 2000, foram introduzidas as
conhecidas memórias DDR SDRAM (Dual Data Rate),
mais rápidas por realizarem duas leituras por cada
ciclo. Desde então, as memórias DDR evoluíram por
três vezes, DDR2, DDR3 e DDR4.
Cada iteração melhorou vários aspectos como o
tempo de ciclo, largura de banda e ainda reduziu o
consumo de energia. No entanto, cada versão não é
compatível com as anteriores, tendo em conta que os
dados são manipulados em maiores proporções.

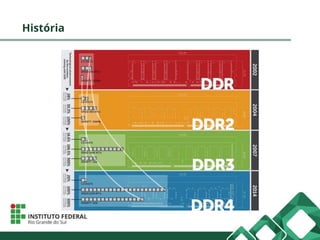

9. História

10. História

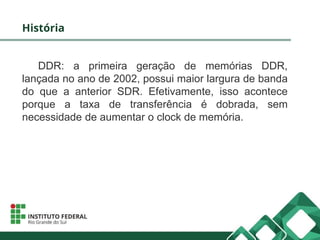

DDR: a primeira geração de memórias DDR,
lançada no ano de 2002, possui maior largura de banda
do que a anterior SDR. Efetivamente, isso acontece
porque a taxa de transferência é dobrada, sem
necessidade de aumentar o clock de memória.

11. História
Nota: Por questões de marketing, todas as gerações
de memórias DDR são promovidas como sendo duas
vezes superior ao valor original.
Exemplificando, DDR-200, DDR-266, DDR-333 e
DDR-400 são assim catalogadas, no entanto, os buffers
de E/S (Entrada e Saída) do modulo de memória
operam a 100MHz, 133MHz, 166MHz e 200MHz,
respectivamente.

12. História

13. História

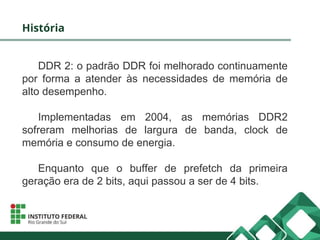

DDR 2: o padrão DDR foi melhorado continuamente
por forma a atender às necessidades de memória de
alto desempenho.
Implementadas em 2004, as memórias DDR2
sofreram melhorias de largura de banda, clock de
memória e consumo de energia.
Enquanto que o buffer de prefetch da primeira
geração era de 2 bits, aqui passou a ser de 4 bits.

14. História

15. História
DDR 3: em 2007 surgem as sucessoras das
memórias DDR2. Essencialmente, a melhoria foi feita
na base da anterior, consumo energético reduzido em
cerca de 40%, buffer prefetch de 8 bits, etc.
Infelizmente, as latências (quantidade de pulsos de
clock que o módulo leva para iniciar as transferências
de dados) aumentaram significativamente, existindo
apenas um ganho de desempenho entre 2-5% em
comparação com as anteriores (arquiteturas que
suportam DDR2 e DDR3).

16. História

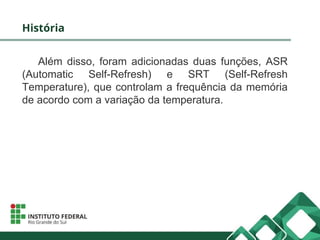

Além disso, foram adicionadas duas funções, ASR
(Automatic Self-Refresh) e SRT (Self-Refresh
Temperature), que controlam a frequência da memória
de acordo com a variação da temperatura.

17. História

18. História

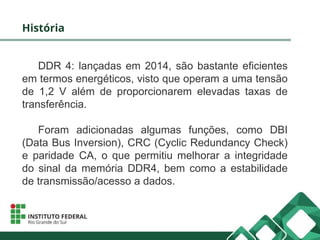

DDR 4: lançadas em 2014, são bastante eficientes
em termos energéticos, visto que operam a uma tensão
de 1,2 V além de proporcionarem elevadas taxas de
transferência.
Foram adicionadas algumas funções, como DBI
(Data Bus Inversion), CRC (Cyclic Redundancy Check)
e paridade CA, o que permitiu melhorar a integridade
do sinal da memória DDR4, bem como a estabilidade
de transmissão/acesso a dados.

19. História

20. História

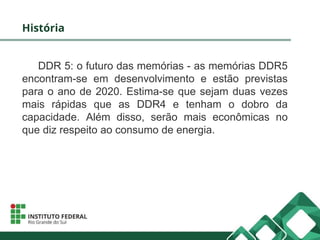

DDR 5: o futuro das memórias - as memórias DDR5
encontram-se em desenvolvimento e estão previstas
para o ano de 2020. Estima-se que sejam duas vezes
mais rápidas que as DDR4 e tenham o dobro da
capacidade. Além disso, serão mais econômicas no
que diz respeito ao consumo de energia.

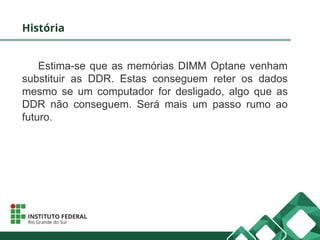

21. História
Estima-se que as memórias DIMM Optane venham
substituir as DDR. Estas conseguem reter os dados
mesmo se um computador for desligado, algo que as
DDR não conseguem. Será mais um passo rumo ao
futuro.

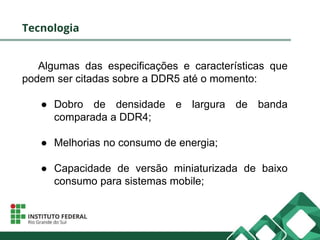

22. Tecnologia
Algumas das especificações e características que
podem ser citadas sobre a DDR5 até o momento:
● Dobro de densidade e largura de banda
comparada a DDR4;
● Melhorias no consumo de energia;
● Capacidade de versão miniaturizada de baixo
consumo para sistemas mobile;

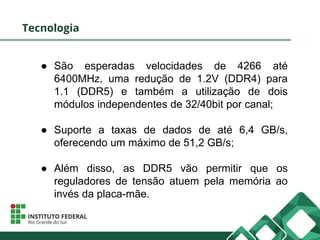

23. Tecnologia
● São esperadas velocidades de 4266 até
6400MHz, uma redução de 1.2V (DDR4) para
1.1 (DDR5) e também a utilização de dois
módulos independentes de 32/40bit por canal;
● Suporte a taxas de dados de até 6,4 GB/s,
oferecendo um máximo de 51,2 GB/s;
● Além disso, as DDR5 vão permitir que os
reguladores de tensão atuem pela memória ao
invés da placa-mãe.

24. Aplicação

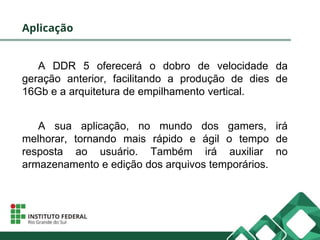

A DDR 5 oferecerá o dobro de velocidade da
geração anterior, facilitando a produção de dies de
16Gb e a arquitetura de empilhamento vertical.
A sua aplicação, no mundo dos gamers, irá
melhorar, tornando mais rápido e ágil o tempo de
resposta ao usuário. Também irá auxiliar no
armazenamento e edição dos arquivos temporários.

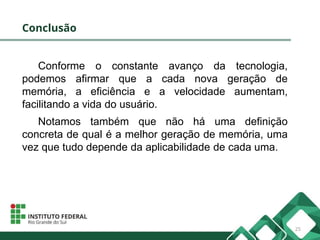

25. Conclusão
25
Conforme o constante avanço da tecnologia,
podemos afirmar que a cada nova geração de
memória, a eficiência e a velocidade aumentam,
facilitando a vida do usuário.
Notamos também que não há uma definição
concreta de qual é a melhor geração de memória, uma
vez que tudo depende da aplicabilidade de cada uma.

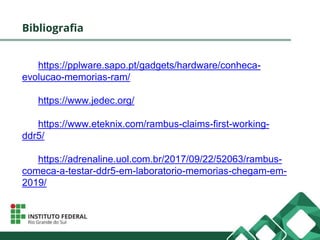

26. Bibliografia
https://pplware.sapo.pt/gadgets/hardware/conheca-
evolucao-memorias-ram/
https://www.jedec.org/
https://www.eteknix.com/rambus-claims-first-working-
ddr5/
https://adrenaline.uol.com.br/2017/09/22/52063/rambus-
comeca-a-testar-ddr5-em-laboratorio-memorias-chegam-em-
2019/
