Resistência a compressão

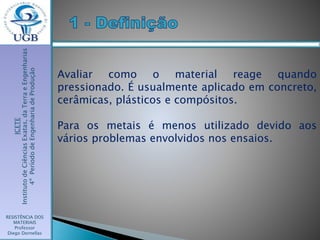

- 2. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Avaliar como o material reage quando pressionado. É usualmente aplicado em concreto, cerâmicas, plásticos e compósitos. Para os metais é menos utilizado devido aos vários problemas envolvidos nos ensaios.

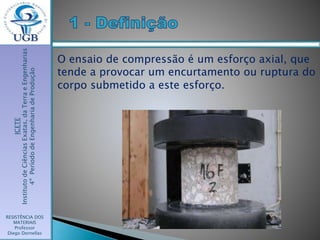

- 3. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas O ensaio de compressão é um esforço axial, que tende a provocar um encurtamento ou ruptura do corpo submetido a este esforço.

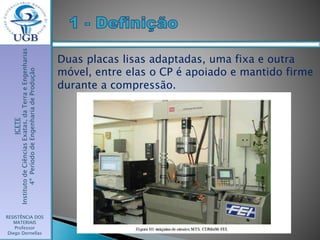

- 4. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Duas placas lisas adaptadas, uma fixa e outra móvel, entre elas o CP é apoiado e mantido firme durante a compressão.

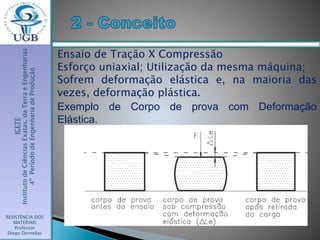

- 5. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Ensaio de Tração X Compressão Esforço uniaxial; Utilização da mesma máquina; Sofrem deformação elástica e, na maioria das vezes, deformação plástica. Exemplo de Corpo de prova com Deformação Elástica.
- 6. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Exemplo de Corpo de Prova com Deformação Plástica.

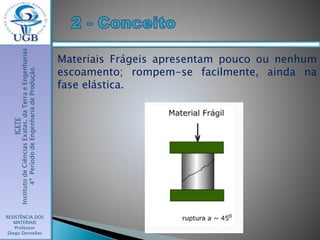

- 7. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Materiais Frágeis apresentam pouco ou nenhum escoamento; rompem-se facilmente, ainda na fase elástica.

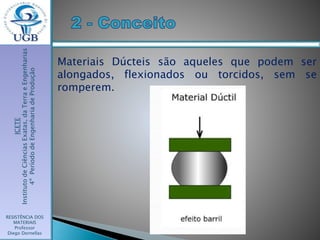

- 8. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Materiais Dúcteis são aqueles que podem ser alongados, flexionados ou torcidos, sem se romperem.
- 9. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Curvas Tensão X Deformação.

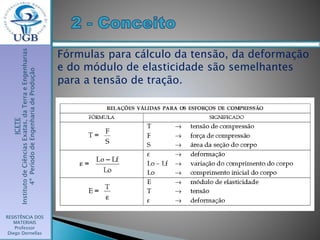

- 10. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Fórmulas para cálculo da tensão, da deformação e do módulo de elasticidade são semelhantes para a tensão de tração.

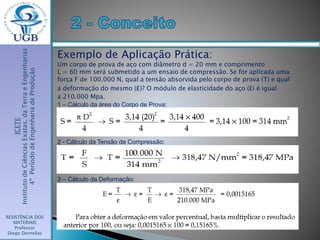

- 11. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Exemplo de Aplicação Prática: Um corpo de prova de aço com diâmetro d = 20 mm e comprimento L = 60 mm será submetido a um ensaio de compressão. Se for aplicada uma força F de 100.000 N, qual a tensão absorvida pelo corpo de prova (T) e qual a deformação do mesmo (ɛ)? O módulo de elasticidade do aço (E) é igual a 210.000 Mpa. 1 – Cálculo da área do Corpo de Prova; 2 - Cálculo da Tensão de Compressão: 3 – Cálculo da Deformação:

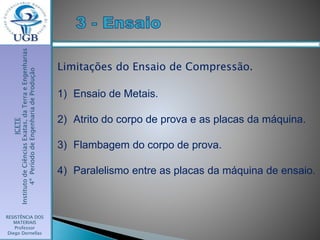

- 12. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Limitações do Ensaio de Compressão. 1) Ensaio de Metais. 2) Atrito do corpo de prova e as placas da máquina. 3) Flambagem do corpo de prova. 4) Paralelismo entre as placas da máquina de ensaio.

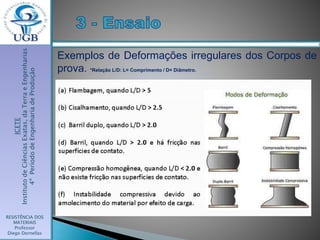

- 13. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas Exemplos de Deformações irregulares dos Corpos de prova. *Relação L/D: L= Comprimento / D= Diâmetro.
- 15. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas 1 - Ensaio de Achatamento em Tubos

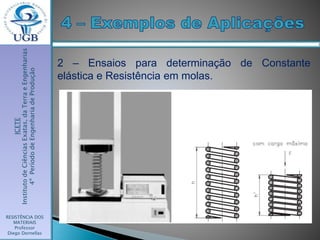

- 16. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas 2 – Ensaios para determinação de Constante elástica e Resistência em molas.

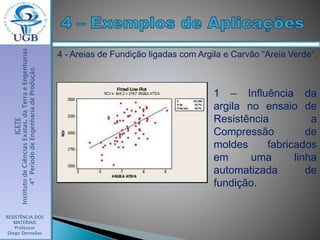

- 17. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas 1 – Influência da argila no ensaio de Resistência a Compressão de moldes fabricados em uma linha automatizada de fundição. 4 - Areias de Fundição ligadas com Argila e Carvão “Areia Verde”.

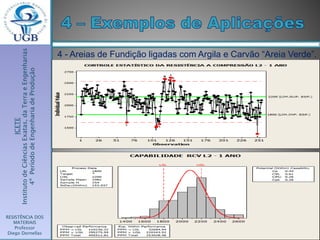

- 18. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas 4 - Areias de Fundição ligadas com Argila e Carvão “Areia Verde”.

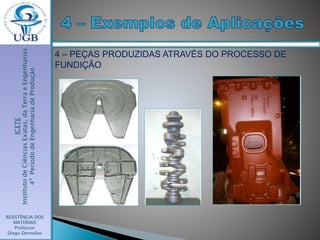

- 19. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas 4 – PEÇAS PRODUZIDAS ATRAVÉS DO PROCESSO DE FUNDIÇÃO
- 20. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas 1 – ENSAIO DE AREIA DE FUNDIÇÃO. 2 – ENCHIMENTO DOS MOLDES COM METAL. 3 – TESTE EM BLOCO DE CONSTRUÇÃO CÍVIL.

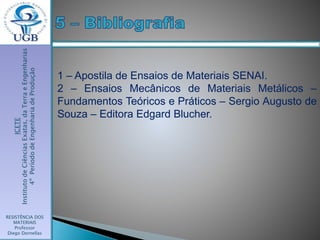

- 21. ICETE InstitutodeCiênciasExatas,daTerraeEngenharias 4ºPeríododeEngenhariadeProdução RESISTÊNCIA DOS MATERIAIS Professor Diego Dornellas 1 – Apostila de Ensaios de Materiais SENAI. 2 – Ensaios Mecânicos de Materiais Metálicos – Fundamentos Teóricos e Práticos – Sergio Augusto de Souza – Editora Edgard Blucher.
