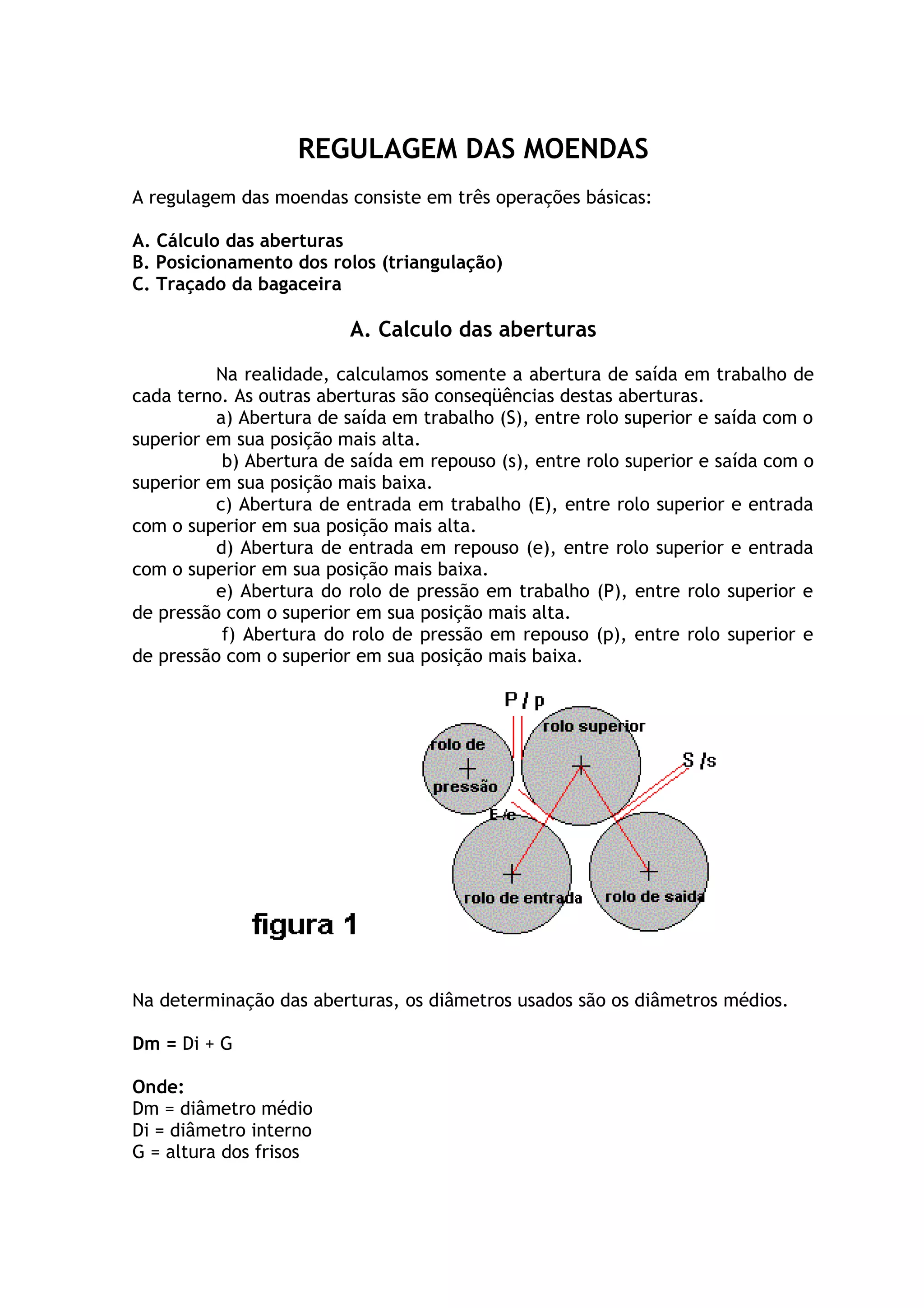

REGULAGEM DAS MOENDAS
A regulagem das moendas consiste em três operações básicas:
A. Cálculo das aberturas
B. Posicionamento dos rolos (triangulação)
C. Traçado da bagaceira
A. Calculo das aberturas
Na realidade, calculamos somente a abertura de saída em trabalho de
cada terno. As outras aberturas são conseqüências destas aberturas.
a) Abertura de saída em trabalho (S), entre rolo superior e saída com o
superior em sua posição mais alta.
b) Abertura de saída em repouso (s), entre rolo superior e saída com o
superior em sua posição mais baixa.
c) Abertura de entrada em trabalho (E), entre rolo superior e entrada
com o superior em sua posição mais alta.
d) Abertura de entrada em repouso (e), entre rolo superior e entrada
com o superior em sua posição mais baixa.
e) Abertura do rolo de pressão em trabalho (P), entre rolo superior e
de pressão com o superior em sua posição mais alta.
f) Abertura do rolo de pressão em repouso (p), entre rolo superior e
de pressão com o superior em sua posição mais baixa.
Na determinação das aberturas, os diâmetros usados são os diâmetros médios.
Dm = Di + G
Onde:
Dm = diâmetro médio
Di = diâmetro interno
G = altura dos frisos

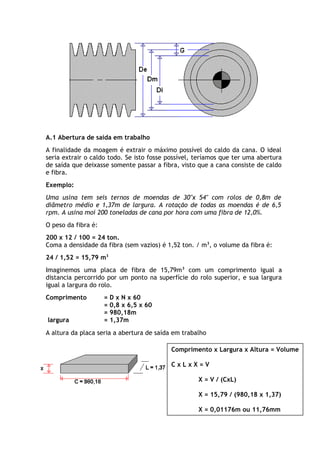

A.1 Abertura de saída em trabalho
A finalidade da moagem é extrair o máximo possível do caldo da cana. O ideal
seria extrair o caldo todo. Se isto fosse possível, teríamos que ter uma abertura
de saída que deixasse somente passar a fibra, visto que a cana consiste de caldo
e fibra.
Exemplo:
Uma usina tem seis ternos de moendas de 30"x 54" com rolos de 0,8m de
diâmetro médio e 1,37m de largura. A rotação de todas as moendas é de 6,5
rpm. A usina moí 200 toneladas de cana por hora com uma fibra de 12,0%.
O peso da fibra é:
200 x 12 / 100 = 24 ton.
Coma a densidade da fibra (sem vazios) é 1,52 ton. / m3, o volume da fibra é:
24 / 1,52 = 15,79 m3
Imaginemos uma placa de fibra de 15,79m3 com um comprimento igual a
distancia percorrido por um ponto na superfície do rolo superior, e sua largura
igual a largura do rolo.
Comprimento = D x N x 60
= 0,8 x 6,5 x 60
= 980,18m
largura = 1,37m
A altura da placa seria a abertura de saída em trabalho
Comprimento x Largura x Altura = Volume
C x L x X = V
X = V / (CxL)
X = 15,79 / (980,18 x 1,37)
X = 0,01176m ou 11,76mm

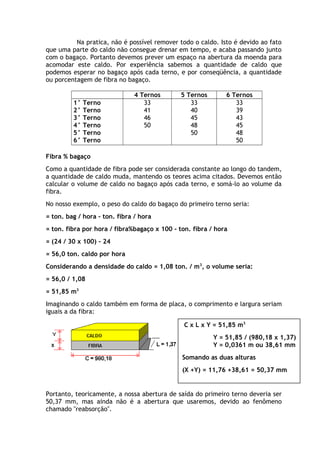

Na pratica, não é possível remover todo o caldo. Isto é devido ao fato
que uma parte do caldo não consegue drenar em tempo, e acaba passando junto
com o bagaço. Portanto devemos prever um espaço na abertura da moenda para
acomodar este caldo. Por experiência sabemos a quantidade de caldo que
podemos esperar no bagaço após cada terno, e por conseqüência, a quantidade
ou porcentagem de fibra no bagaço.
4 Ternos 5 Ternos 6 Ternos
1° Terno
2° Terno
3° Terno
4° Terno
5° Terno
6° Terno
33
41
46
50
33
40
45
48
50
33
39
43
45
48
50
Fibra % bagaço
Como a quantidade de fibra pode ser considerada constante ao longo do tandem,
a quantidade de caldo muda, mantendo os teores acima citados. Devemos então
calcular o volume de caldo no bagaço após cada terno, e somá-lo ao volume da
fibra.
No nosso exemplo, o peso do caldo do bagaço do primeiro terno seria:
= ton. bag / hora - ton. fibra / hora
= ton. fibra por hora / fibra%bagaço x 100 - ton. fibra / hora
= (24 / 30 x 100) – 24
= 56,0 ton. caldo por hora
Considerando a densidade do caldo = 1,08 ton. / m3, o volume seria:
= 56,0 / 1,08
= 51,85 m3
Imaginando o caldo também em forma de placa, o comprimento e largura seriam
iguais a da fibra:
C x L x Y = 51,85 m3
Y = 51,85 / (980,18 x 1,37)
Y = 0,0361 m ou 38,61 mm
Somando as duas alturas
(X +Y) = 11,76 +38,61 = 50,37 mm
Portanto, teoricamente, a nossa abertura de saída do primeiro terno deveria ser
50,37 mm, mas ainda não é a abertura que usaremos, devido ao fenômeno
chamado "reabsorção".

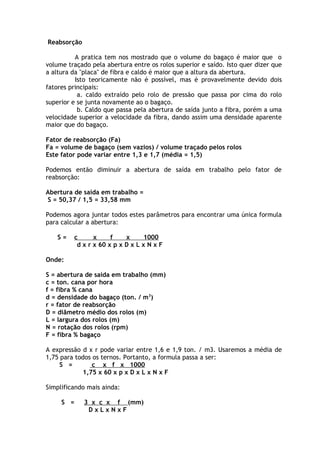

Reabsorção
A pratica tem nos mostrado que o volume do bagaço é maior que o
volume traçado pela abertura entre os rolos superior e saído. Isto quer dizer que
a altura da "placa" de fibra e caldo é maior que a altura da abertura.
Isto teoricamente não é possível, mas é provavelmente devido dois
fatores principais:
a. caldo extraído pelo rolo de pressão que passa por cima do rolo
superior e se junta novamente ao o bagaço.
b. Caldo que passa pela abertura de saída junto a fibra, porém a uma
velocidade superior a velocidade da fibra, dando assim uma densidade aparente
maior que do bagaço.
Fator de reabsorção (Fa)
Fa = volume de bagaço (sem vazios) / volume traçado pelos rolos
Este fator pode variar entre 1,3 e 1,7 (média = 1,5)
Podemos então diminuir a abertura de saída em trabalho pelo fator de
reabsorção:
Abertura de saída em trabalho =
S = 50,37 / 1,5 = 33,58 mm
Podemos agora juntar todos estes parâmetros para encontrar uma única formula
para calcular a abertura:
S = c x f x 1000
d x r x 60 x p x D x L x N x F
Onde:
S = abertura de saída em trabalho (mm)
c = ton. cana por hora
f = fibra % cana
d = densidade do bagaço (ton. / m3)
r = fator de reabsorção
D = diâmetro médio dos rolos (m)
L = largura dos rolos (m)
N = rotação dos rolos (rpm)
F = fibra % bagaço
A expressão d x r pode variar entre 1,6 e 1,9 ton. / m3. Usaremos a média de
1,75 para todos os ternos. Portanto, a formula passa a ser:
S = c x f x 1000
1,75 x 60 x p x D x L x N x F
Simplificando mais ainda:
S = 3 x c x f (mm)
D x L x N x F

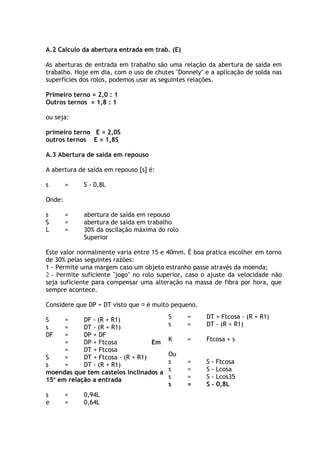

A.2 Calculo da abertura entrada em trab. (E)
As aberturas de entrada em trabalho são uma relação da abertura de saída em
trabalho. Hoje em dia, com o uso de chutes "Donnely" e a aplicação de solda nas
superfícies dos rolos, podemos usar as seguintes relações.
Primeiro terno = 2,0 : 1
Outros ternos = 1,8 : 1
ou seja:
primeiro terno E = 2,0S
outros ternos E = 1,8S
A.3 Abertura de saída em repouso
A abertura de saída em repouso [s] é:
s = S - 0,8L
Onde:
s = abertura de saída em repouso
S = abertura de saída em trabalho
L = 30% da oscilação máxima do rolo
Superior
Este valor normalmente varia entre 15 e 40mm. É boa pratica escolher em torno
de 30% pelas seguintes razões:
1 - Permite uma margem caso um objeto estranho passe através da moenda;
2 - Permite suficiente "jogo" no rolo superior, caso o ajuste da velocidade não
seja suficiente para compensar uma alteração na massa de fibra por hora, que
sempre acontece.
Considere que DP = DT visto que  é muito pequeno.
Em
moendas que tem castelos inclinados a
15o em relação a entrada
s = 0,94L
e = 0,64L
S = DT + Ftcosa - (R + R1)
s = DT - (R + R1)
K = Ftcosa + s
Ou
s = S - Ftcosa
s = S - Lcosa
s = S - Lcos35
s = S - 0,8L
S = DF - (R + R1)
s = DT - (R + R1)
DF = DP + DF
= DP + Ftcosa
= DT + Ftcosa
S = DT + Ftcosa - (R + R1)
s = DT - (R + R1)
Considerando que a = 35o
O'B = Lcos (a - 15)
= Lcos (35 - 15)
= Lcos 20
= 0,94L
O'A = Lcos (a + 15)
= Lcos (35 + 15)
= Lcos 50
= 0,64L
Nota! Algumas marcas têm o rolo de saída 15o abaixo do rolo de entrada, ao
invés de inclinar o castelo.
Castelos
São armações laterais do
moenda, construídos em
aço e são fixados em
bases de assentamento.
São responsáveis pela
sustentação da moenda.
Podem ser de dois tipos:
inclinados
castelo
ou retos.
CCaasstteelloo iinncclliinnaaddoo

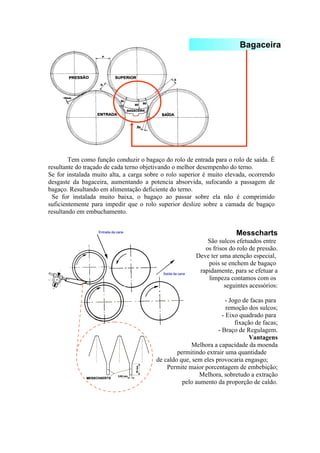

Bagaceira
Tem como função conduzir o bagaço do rolo de entrada para o rolo de saída. É
resultante do traçado de cada terno objetivando o melhor desempenho do terno.
Se for instalada muito alta, a carga sobre o rolo superior é muito elevada, ocorrendo
desgaste da bagaceira, aumentando a potencia absorvida, sufocando a passagem de
bagaço. Resultando em alimentação deficiente do terno.
Se for instalada muito baixa, o bagaço ao passar sobre ela não é comprimido
suficientemente para impedir que o rolo superior deslize sobre a camada de bagaço
resultando em embuchamento.
Messcharts
São sulcos efetuados entre
os frisos do rolo de pressão.
Deve ter uma atenção especial,
pois se enchem de bagaço
rapidamente, para se efetuar a
limpeza contamos com os
seguintes acessórios:
- Jogo de facas para
remoção dos sulcos;
- Eixo quadrado para
fixação de facas;
- Braço de Regulagem.
Vantagens
Melhora a capacidade da moenda
permitindo extrair uma quantidade
de caldo que, sem eles provocaria engasgo;
Permite maior porcentagem de embebição;
Melhora, sobretudo a extração
pelo aumento da proporção de caldo.

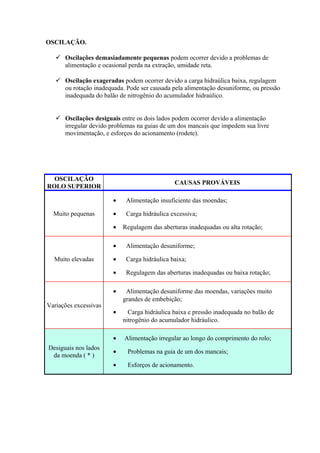

OSCILAÇÃO.
 Oscilações demasiadamente pequenas podem ocorrer devido a problemas de
alimentação e ocasional perda na extração, umidade reta.
 Oscilação exageradas podem ocorrer devido a carga hidraúlica baixa, regulagem
ou rotação inadequada. Pode ser causada pela alimentação desuniforme, ou pressão
inadequada do balão de nitrogênio do acumulador hidraúlico.
 Oscilações desiguais entre os dois lados podem ocorrer devido a alimentação
irregular devido problemas na guias de um dos mancais que impedem sua livre
movimentação, e esforços do acionamento (rodete).
OSCILAÇÃO
ROLO SUPERIOR CAUSAS PROVÁVEIS
Muito pequenas
· Alimentação insuficiente das moendas;
· Carga hidráulica excessiva;
· Regulagem das aberturas inadequadas ou alta rotação;
Muito elevadas
· Alimentação desuniforme;
· Carga hidráulica baixa;
· Regulagem das aberturas inadequadas ou baixa rotação;
Variações excessivas
· Alimentação desuniforme das moendas, variações muito
grandes de embebição;
· Carga hidráulica baixa e pressão inadequada no balão de
nitrogênio do acumulador hidráulico.
Desiguais nos lados
da moenda ( * )
· Alimentação irregular ao longo do comprimento do rolo;
· Problemas na guia de um dos mancais;
· Esforços de acionamento.

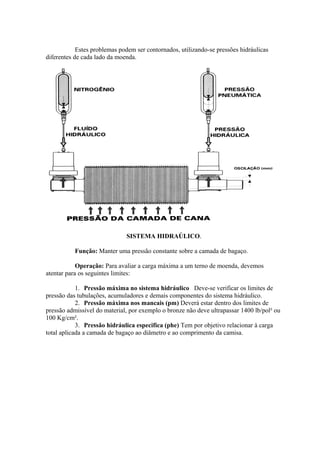

Estes problemas podem ser contornados, utilizando-se pressões hidráulicas
diferentes de cada lado da moenda.
SISTEMA HIDRAÚLICO.
Função: Manter uma pressão constante sobre a camada de bagaço.
Operação: Para avaliar a carga máxima a um terno de moenda, devemos
atentar para os seguintes limites:
1. Pressão máxima no sistema hidráulico Deve-se verificar os limites de
pressão das tubulações, acumuladores e demais componentes do sistema hidráulico.
2. Pressão máxima nos mancais (pm) Deverá estar dentro dos limites de
pressão admissível do material, por exemplo o bronze não deve ultrapassar 1400 lb/pol² ou
100 Kg/cm².
3. Pressão hidráulica especifica (phe) Tem por objetivo relacionar à carga
total aplicada a camada de bagaço ao diâmetro e ao comprimento da camisa.
Estes problemas podem ser contornados, utilizando-se pressões hidráulicas
diferentes de cada lado da moenda.
SISTEMA HIDRAÚLICO.
Função: Manter uma pressão constante sobre a camada de bagaço.
Operação: Para avaliar a carga máxima a um terno de moenda, devemos
atentar para os seguintes limites:
1. Pressão máxima no sistema hidráulico Deve-se verificar os limites de
pressão das tubulações, acumuladores e demais componentes do sistema hidráulico.
2. Pressão máxima nos mancais (pm) Deverá estar dentro dos limites de
pressão admissível do material, por exemplo o bronze não deve ultrapassar 1400 lb/pol² ou
100 Kg/cm².
3. Pressão hidráulica especifica (phe) Tem por objetivo relacionar à carga
total aplicada a camada de bagaço ao diâmetro e ao comprimento da camisa.

Mais conteúdo relacionado

Mais procurados

304372123-4-Kiln-Supports.pdf
304372123-4-Kiln-Supports.pdf304372123-4-Kiln-Supports.pdf
304372123-4-Kiln-Supports.pdf
Suad45

Manual de inspeção e manutenção de correias transportadoras (1)
Manual de inspeção e manutenção de correias transportadoras (1)Manual de inspeção e manutenção de correias transportadoras (1)
Manual de inspeção e manutenção de correias transportadoras (1)
Gilcimar Santos

Princípio de funcianamento e diferenças entre os motores de combustão (ciclo...
Princípio de funcianamento e diferenças entre os motores  de combustão (ciclo...Princípio de funcianamento e diferenças entre os motores  de combustão (ciclo...
Princípio de funcianamento e diferenças entre os motores de combustão (ciclo...
Valdivinio J. Marques


Mais procurados (20)

rosca transportadoras
rosca transportadorasrosca transportadoras
rosca transportadoras

Treinamento Operador de Separadora de Fermento
Treinamento Operador de Separadora de FermentoTreinamento Operador de Separadora de Fermento
Treinamento Operador de Separadora de Fermento

Bowl mill in thermal power plant
Bowl mill in thermal power plantBowl mill in thermal power plant
Bowl mill in thermal power plant

Cálculo de Correias transportadoras
Cálculo de Correias transportadorasCálculo de Correias transportadoras
Cálculo de Correias transportadoras

304372123-4-Kiln-Supports.pdf
304372123-4-Kiln-Supports.pdf304372123-4-Kiln-Supports.pdf
304372123-4-Kiln-Supports.pdf

Tmt 015
Tmt 015Tmt 015
Tmt 015

399976130 curso-turbinas-a-vapor-eng-eletricistas-pdf
399976130 curso-turbinas-a-vapor-eng-eletricistas-pdf399976130 curso-turbinas-a-vapor-eng-eletricistas-pdf
399976130 curso-turbinas-a-vapor-eng-eletricistas-pdf

Motores de Combustão Interna SI e CI.pdf
Motores de Combustão Interna SI e CI.pdfMotores de Combustão Interna SI e CI.pdf
Motores de Combustão Interna SI e CI.pdf

Apostila usina de acucar e sua automacao
Apostila   usina de acucar e sua automacaoApostila   usina de acucar e sua automacao
Apostila usina de acucar e sua automacao

Compressores
CompressoresCompressores
Compressores

Manual de inspeção e manutenção de correias transportadoras (1)
Manual de inspeção e manutenção de correias transportadoras (1)Manual de inspeção e manutenção de correias transportadoras (1)
Manual de inspeção e manutenção de correias transportadoras (1)

Tabelas termo 07
Tabelas termo 07Tabelas termo 07
Tabelas termo 07

Triangulos de velocidades
Triangulos de velocidadesTriangulos de velocidades
Triangulos de velocidades

Alignment of-kiln
Alignment of-kilnAlignment of-kiln
Alignment of-kiln

73333575 cames
73333575 cames73333575 cames
73333575 cames

Princípio de funcianamento e diferenças entre os motores de combustão (ciclo...
Princípio de funcianamento e diferenças entre os motores  de combustão (ciclo...Princípio de funcianamento e diferenças entre os motores  de combustão (ciclo...
Princípio de funcianamento e diferenças entre os motores de combustão (ciclo...

Apresentação Açucar e Alcool
Apresentação Açucar e AlcoolApresentação Açucar e Alcool
Apresentação Açucar e Alcool

Curso compressores
Curso compressoresCurso compressores
Curso compressores

Compressores
CompressoresCompressores
Compressores

Kiln measuring
Kiln measuringKiln measuring
Kiln measuring


Destaque

Exemplos de programas em cnc (1)
Exemplos de programas em cnc (1)Exemplos de programas em cnc (1)
Exemplos de programas em cnc (1)
Dorival Leandro

Engenho De AçúCar
Engenho De AçúCarEngenho De AçúCar
Engenho De AçúCar
guestda9e9c


Destaque (20)

2-Treinamento Moenda
2-Treinamento Moenda2-Treinamento Moenda
2-Treinamento Moenda

Balança, hilo e ponte rolante
Balança, hilo e ponte rolanteBalança, hilo e ponte rolante
Balança, hilo e ponte rolante

1-Treinamento Pcts
1-Treinamento Pcts1-Treinamento Pcts
1-Treinamento Pcts

3-Treinamento Tratamento De Caldo
3-Treinamento Tratamento De Caldo3-Treinamento Tratamento De Caldo
3-Treinamento Tratamento De Caldo

Gv 11 cogeração
Gv 11 cogeraçãoGv 11 cogeração
Gv 11 cogeração

Mecanica de usinagem
Mecanica de usinagemMecanica de usinagem
Mecanica de usinagem

Revista da usinagem 86
Revista da usinagem 86Revista da usinagem 86
Revista da usinagem 86

Fermentação
FermentaçãoFermentação
Fermentação

Fermentação
FermentaçãoFermentação
Fermentação

Aula _Processos_Fabricação_I_02 rev_19_08_13
Aula _Processos_Fabricação_I_02 rev_19_08_13Aula _Processos_Fabricação_I_02 rev_19_08_13
Aula _Processos_Fabricação_I_02 rev_19_08_13

02 -introducao_a_metrologia
02  -introducao_a_metrologia02  -introducao_a_metrologia
02 -introducao_a_metrologia

4-Treinamento Fábrica De Açúcar
4-Treinamento Fábrica De Açúcar4-Treinamento Fábrica De Açúcar
4-Treinamento Fábrica De Açúcar

Exemplos de programas em cnc (1)
Exemplos de programas em cnc (1)Exemplos de programas em cnc (1)
Exemplos de programas em cnc (1)

Caderno de exercícios
Caderno de exercíciosCaderno de exercícios
Caderno de exercícios

Silva telles 10ª ed tubulações industriais- PETROQUIMICA
Silva telles 10ª ed   tubulações industriais- PETROQUIMICASilva telles 10ª ed   tubulações industriais- PETROQUIMICA
Silva telles 10ª ed tubulações industriais- PETROQUIMICA

O processo de fabricação de açúcar e álcool na usina
O processo de fabricação de açúcar e álcool na usinaO processo de fabricação de açúcar e álcool na usina
O processo de fabricação de açúcar e álcool na usina

Engenho De AçúCar
Engenho De AçúCarEngenho De AçúCar
Engenho De AçúCar

Apostila cnc
Apostila cncApostila cnc
Apostila cnc

Apostila completa usinagem
Apostila completa usinagemApostila completa usinagem
Apostila completa usinagem

APOSOTILA SENAI 1
APOSOTILA SENAI 1APOSOTILA SENAI 1
APOSOTILA SENAI 1


Semelhante a Regulagem das moendas

Aula 13 auxiliar de mineração (beneficiamento de minérios) l v
Aula 13 auxiliar de mineração (beneficiamento de minérios) l vAula 13 auxiliar de mineração (beneficiamento de minérios) l v
Aula 13 auxiliar de mineração (beneficiamento de minérios) l v
Homero Alves de Lima

Aula escavacao rocha xerox
Aula escavacao rocha xeroxAula escavacao rocha xerox
Aula escavacao rocha xerox
Matheus Alves

Preparacao motores rd-rdz-dt
Preparacao motores rd-rdz-dtPreparacao motores rd-rdz-dt
Preparacao motores rd-rdz-dt
lestier

4 capacidade de_suporte_cbr
4 capacidade de_suporte_cbr4 capacidade de_suporte_cbr
4 capacidade de_suporte_cbr
Adilson Leão

Aula11PerdadeCarga_20221110165413.pptx
Aula11PerdadeCarga_20221110165413.pptxAula11PerdadeCarga_20221110165413.pptx
Aula11PerdadeCarga_20221110165413.pptx
KevinCosta51


Semelhante a Regulagem das moendas (20)

Cominuição
CominuiçãoCominuição
Cominuição

De lóbulos (roots)
De lóbulos (roots)De lóbulos (roots)
De lóbulos (roots)

Aula 13 auxiliar de mineração (beneficiamento de minérios) l v
Aula 13 auxiliar de mineração (beneficiamento de minérios) l vAula 13 auxiliar de mineração (beneficiamento de minérios) l v
Aula 13 auxiliar de mineração (beneficiamento de minérios) l v

Aula escavacao rocha xerox
Aula escavacao rocha xeroxAula escavacao rocha xerox
Aula escavacao rocha xerox

Parafusos aula 2
Parafusos aula 2Parafusos aula 2
Parafusos aula 2

Pivo Central - Irrigacao
Pivo Central - IrrigacaoPivo Central - Irrigacao
Pivo Central - Irrigacao

Fieira e trefilção (angulo de fieira e conformação)
Fieira e trefilção (angulo de fieira e conformação)Fieira e trefilção (angulo de fieira e conformação)
Fieira e trefilção (angulo de fieira e conformação)

1 flambagem _teoria_das_estruturas_ii (1) (1)
1 flambagem _teoria_das_estruturas_ii (1) (1)1 flambagem _teoria_das_estruturas_ii (1) (1)
1 flambagem _teoria_das_estruturas_ii (1) (1)

Exercicios torcao rm
Exercicios torcao rmExercicios torcao rm
Exercicios torcao rm

dimentub.ppt
dimentub.pptdimentub.ppt
dimentub.ppt

7 entropia
7 entropia7 entropia
7 entropia

Propulsão Aeroespacial - Unidade 03.pdf
Propulsão Aeroespacial - Unidade 03.pdfPropulsão Aeroespacial - Unidade 03.pdf
Propulsão Aeroespacial - Unidade 03.pdf

Preparacao motores rd-rdz-dt
Preparacao motores rd-rdz-dtPreparacao motores rd-rdz-dt
Preparacao motores rd-rdz-dt

4 capacidade de_suporte_cbr
4 capacidade de_suporte_cbr4 capacidade de_suporte_cbr
4 capacidade de_suporte_cbr

Aula11PerdadeCarga_20221110165413.pptx
Aula11PerdadeCarga_20221110165413.pptxAula11PerdadeCarga_20221110165413.pptx
Aula11PerdadeCarga_20221110165413.pptx

Hidraulica
HidraulicaHidraulica
Hidraulica

Aula 4 - Hidrodinâmica.pptx
Aula 4 - Hidrodinâmica.pptxAula 4 - Hidrodinâmica.pptx
Aula 4 - Hidrodinâmica.pptx

Treinamento Irrigação e Fertirrigação Parte 1
Treinamento Irrigação e Fertirrigação Parte 1Treinamento Irrigação e Fertirrigação Parte 1
Treinamento Irrigação e Fertirrigação Parte 1

Relatório p4 sedimentação
Relatório p4   sedimentaçãoRelatório p4   sedimentação
Relatório p4 sedimentação

Elementos de fixação Parafusos e pinos rebites.pdf
Elementos de fixação Parafusos e pinos rebites.pdfElementos de fixação Parafusos e pinos rebites.pdf
Elementos de fixação Parafusos e pinos rebites.pdf


Mais de consultor tecnico (11)

Generacvapor
GeneracvaporGeneracvapor
Generacvapor

Flanges fluxobras
Flanges fluxobrasFlanges fluxobras
Flanges fluxobras

Calandra do pré evaporador 90 m²
Calandra do  pré   evaporador 90 m²Calandra do  pré   evaporador 90 m²
Calandra do pré evaporador 90 m²

Apostila biotecnologia alimentos
Apostila biotecnologia alimentosApostila biotecnologia alimentos
Apostila biotecnologia alimentos

Bim ribeiro excedente_acucar (2)
Bim ribeiro excedente_acucar (2)Bim ribeiro excedente_acucar (2)
Bim ribeiro excedente_acucar (2)

Apostila de tanques 2011
Apostila de tanques  2011Apostila de tanques  2011
Apostila de tanques 2011

Caldeira (c lculo vapor por g-s)
Caldeira (c lculo vapor por g-s)Caldeira (c lculo vapor por g-s)
Caldeira (c lculo vapor por g-s)

Livro vapor
Livro vaporLivro vapor
Livro vapor

Geradores de vapor
Geradores de vaporGeradores de vapor
Geradores de vapor

Manual solo e fertilizantes
Manual solo e fertilizantesManual solo e fertilizantes
Manual solo e fertilizantes

Avaliação catalisadoresreação
Avaliação catalisadoresreaçãoAvaliação catalisadoresreação
Avaliação catalisadoresreação


Último (6)

CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADECONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE

SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptxSEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx

ST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsxST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsx

ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdfATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf

treinamento de moldagem por injeção plástica
treinamento de moldagem por injeção plásticatreinamento de moldagem por injeção plástica
treinamento de moldagem por injeção plástica

Proposta de dimensionamento. PROJETO DO CURSO 2023.pptx
Proposta de dimensionamento. PROJETO DO CURSO 2023.pptxProposta de dimensionamento. PROJETO DO CURSO 2023.pptx
Proposta de dimensionamento. PROJETO DO CURSO 2023.pptx


Regulagem das moendas

  • 1. REGULAGEM DAS MOENDAS A regulagem das moendas consiste em três operações básicas: A. Cálculo das aberturas B. Posicionamento dos rolos (triangulação) C. Traçado da bagaceira A. Calculo das aberturas Na realidade, calculamos somente a abertura de saída em trabalho de cada terno. As outras aberturas são conseqüências destas aberturas. a) Abertura de saída em trabalho (S), entre rolo superior e saída com o superior em sua posição mais alta. b) Abertura de saída em repouso (s), entre rolo superior e saída com o superior em sua posição mais baixa. c) Abertura de entrada em trabalho (E), entre rolo superior e entrada com o superior em sua posição mais alta. d) Abertura de entrada em repouso (e), entre rolo superior e entrada com o superior em sua posição mais baixa. e) Abertura do rolo de pressão em trabalho (P), entre rolo superior e de pressão com o superior em sua posição mais alta. f) Abertura do rolo de pressão em repouso (p), entre rolo superior e de pressão com o superior em sua posição mais baixa. Na determinação das aberturas, os diâmetros usados são os diâmetros médios. Dm = Di + G Onde: Dm = diâmetro médio Di = diâmetro interno G = altura dos frisos
  • 2. A.1 Abertura de saída em trabalho A finalidade da moagem é extrair o máximo possível do caldo da cana. O ideal seria extrair o caldo todo. Se isto fosse possível, teríamos que ter uma abertura de saída que deixasse somente passar a fibra, visto que a cana consiste de caldo e fibra. Exemplo: Uma usina tem seis ternos de moendas de 30"x 54" com rolos de 0,8m de diâmetro médio e 1,37m de largura. A rotação de todas as moendas é de 6,5 rpm. A usina moí 200 toneladas de cana por hora com uma fibra de 12,0%. O peso da fibra é: 200 x 12 / 100 = 24 ton. Coma a densidade da fibra (sem vazios) é 1,52 ton. / m3, o volume da fibra é: 24 / 1,52 = 15,79 m3 Imaginemos uma placa de fibra de 15,79m3 com um comprimento igual a distancia percorrido por um ponto na superfície do rolo superior, e sua largura igual a largura do rolo. Comprimento = D x N x 60 = 0,8 x 6,5 x 60 = 980,18m largura = 1,37m A altura da placa seria a abertura de saída em trabalho Comprimento x Largura x Altura = Volume C x L x X = V X = V / (CxL) X = 15,79 / (980,18 x 1,37) X = 0,01176m ou 11,76mm
  • 3. Na pratica, não é possível remover todo o caldo. Isto é devido ao fato que uma parte do caldo não consegue drenar em tempo, e acaba passando junto com o bagaço. Portanto devemos prever um espaço na abertura da moenda para acomodar este caldo. Por experiência sabemos a quantidade de caldo que podemos esperar no bagaço após cada terno, e por conseqüência, a quantidade ou porcentagem de fibra no bagaço. 4 Ternos 5 Ternos 6 Ternos 1° Terno 2° Terno 3° Terno 4° Terno 5° Terno 6° Terno 33 41 46 50 33 40 45 48 50 33 39 43 45 48 50 Fibra % bagaço Como a quantidade de fibra pode ser considerada constante ao longo do tandem, a quantidade de caldo muda, mantendo os teores acima citados. Devemos então calcular o volume de caldo no bagaço após cada terno, e somá-lo ao volume da fibra. No nosso exemplo, o peso do caldo do bagaço do primeiro terno seria: = ton. bag / hora - ton. fibra / hora = ton. fibra por hora / fibra%bagaço x 100 - ton. fibra / hora = (24 / 30 x 100) – 24 = 56,0 ton. caldo por hora Considerando a densidade do caldo = 1,08 ton. / m3, o volume seria: = 56,0 / 1,08 = 51,85 m3 Imaginando o caldo também em forma de placa, o comprimento e largura seriam iguais a da fibra: C x L x Y = 51,85 m3 Y = 51,85 / (980,18 x 1,37) Y = 0,0361 m ou 38,61 mm Somando as duas alturas (X +Y) = 11,76 +38,61 = 50,37 mm Portanto, teoricamente, a nossa abertura de saída do primeiro terno deveria ser 50,37 mm, mas ainda não é a abertura que usaremos, devido ao fenômeno chamado "reabsorção".
  • 4. Reabsorção A pratica tem nos mostrado que o volume do bagaço é maior que o volume traçado pela abertura entre os rolos superior e saído. Isto quer dizer que a altura da "placa" de fibra e caldo é maior que a altura da abertura. Isto teoricamente não é possível, mas é provavelmente devido dois fatores principais: a. caldo extraído pelo rolo de pressão que passa por cima do rolo superior e se junta novamente ao o bagaço. b. Caldo que passa pela abertura de saída junto a fibra, porém a uma velocidade superior a velocidade da fibra, dando assim uma densidade aparente maior que do bagaço. Fator de reabsorção (Fa) Fa = volume de bagaço (sem vazios) / volume traçado pelos rolos Este fator pode variar entre 1,3 e 1,7 (média = 1,5) Podemos então diminuir a abertura de saída em trabalho pelo fator de reabsorção: Abertura de saída em trabalho = S = 50,37 / 1,5 = 33,58 mm Podemos agora juntar todos estes parâmetros para encontrar uma única formula para calcular a abertura: S = c x f x 1000 d x r x 60 x p x D x L x N x F Onde: S = abertura de saída em trabalho (mm) c = ton. cana por hora f = fibra % cana d = densidade do bagaço (ton. / m3) r = fator de reabsorção D = diâmetro médio dos rolos (m) L = largura dos rolos (m) N = rotação dos rolos (rpm) F = fibra % bagaço A expressão d x r pode variar entre 1,6 e 1,9 ton. / m3. Usaremos a média de 1,75 para todos os ternos. Portanto, a formula passa a ser: S = c x f x 1000 1,75 x 60 x p x D x L x N x F Simplificando mais ainda: S = 3 x c x f (mm) D x L x N x F
  • 5. A.2 Calculo da abertura entrada em trab. (E) As aberturas de entrada em trabalho são uma relação da abertura de saída em trabalho. Hoje em dia, com o uso de chutes "Donnely" e a aplicação de solda nas superfícies dos rolos, podemos usar as seguintes relações. Primeiro terno = 2,0 : 1 Outros ternos = 1,8 : 1 ou seja: primeiro terno E = 2,0S outros ternos E = 1,8S A.3 Abertura de saída em repouso A abertura de saída em repouso [s] é: s = S - 0,8L Onde: s = abertura de saída em repouso S = abertura de saída em trabalho L = 30% da oscilação máxima do rolo Superior Este valor normalmente varia entre 15 e 40mm. É boa pratica escolher em torno de 30% pelas seguintes razões: 1 - Permite uma margem caso um objeto estranho passe através da moenda; 2 - Permite suficiente "jogo" no rolo superior, caso o ajuste da velocidade não seja suficiente para compensar uma alteração na massa de fibra por hora, que sempre acontece. Considere que DP = DT visto que  é muito pequeno. Em moendas que tem castelos inclinados a 15o em relação a entrada s = 0,94L e = 0,64L S = DT + Ftcosa - (R + R1) s = DT - (R + R1) K = Ftcosa + s Ou s = S - Ftcosa s = S - Lcosa s = S - Lcos35 s = S - 0,8L S = DF - (R + R1) s = DT - (R + R1) DF = DP + DF = DP + Ftcosa = DT + Ftcosa S = DT + Ftcosa - (R + R1) s = DT - (R + R1)
  • 6. Considerando que a = 35o O'B = Lcos (a - 15) = Lcos (35 - 15) = Lcos 20 = 0,94L O'A = Lcos (a + 15) = Lcos (35 + 15) = Lcos 50 = 0,64L Nota! Algumas marcas têm o rolo de saída 15o abaixo do rolo de entrada, ao invés de inclinar o castelo. Castelos São armações laterais do moenda, construídos em aço e são fixados em bases de assentamento. São responsáveis pela sustentação da moenda. Podem ser de dois tipos: inclinados castelo ou retos. CCaasstteelloo iinncclliinnaaddoo
  • 7. Bagaceira Tem como função conduzir o bagaço do rolo de entrada para o rolo de saída. É resultante do traçado de cada terno objetivando o melhor desempenho do terno. Se for instalada muito alta, a carga sobre o rolo superior é muito elevada, ocorrendo desgaste da bagaceira, aumentando a potencia absorvida, sufocando a passagem de bagaço. Resultando em alimentação deficiente do terno. Se for instalada muito baixa, o bagaço ao passar sobre ela não é comprimido suficientemente para impedir que o rolo superior deslize sobre a camada de bagaço resultando em embuchamento. Messcharts São sulcos efetuados entre os frisos do rolo de pressão. Deve ter uma atenção especial, pois se enchem de bagaço rapidamente, para se efetuar a limpeza contamos com os seguintes acessórios: - Jogo de facas para remoção dos sulcos; - Eixo quadrado para fixação de facas; - Braço de Regulagem. Vantagens Melhora a capacidade da moenda permitindo extrair uma quantidade de caldo que, sem eles provocaria engasgo; Permite maior porcentagem de embebição; Melhora, sobretudo a extração pelo aumento da proporção de caldo.
  • 8. OSCILAÇÃO.  Oscilações demasiadamente pequenas podem ocorrer devido a problemas de alimentação e ocasional perda na extração, umidade reta.  Oscilação exageradas podem ocorrer devido a carga hidraúlica baixa, regulagem ou rotação inadequada. Pode ser causada pela alimentação desuniforme, ou pressão inadequada do balão de nitrogênio do acumulador hidraúlico.  Oscilações desiguais entre os dois lados podem ocorrer devido a alimentação irregular devido problemas na guias de um dos mancais que impedem sua livre movimentação, e esforços do acionamento (rodete). OSCILAÇÃO ROLO SUPERIOR CAUSAS PROVÁVEIS Muito pequenas · Alimentação insuficiente das moendas; · Carga hidráulica excessiva; · Regulagem das aberturas inadequadas ou alta rotação; Muito elevadas · Alimentação desuniforme; · Carga hidráulica baixa; · Regulagem das aberturas inadequadas ou baixa rotação; Variações excessivas · Alimentação desuniforme das moendas, variações muito grandes de embebição; · Carga hidráulica baixa e pressão inadequada no balão de nitrogênio do acumulador hidráulico. Desiguais nos lados da moenda ( * ) · Alimentação irregular ao longo do comprimento do rolo; · Problemas na guia de um dos mancais; · Esforços de acionamento.
  • 9. Estes problemas podem ser contornados, utilizando-se pressões hidráulicas diferentes de cada lado da moenda. SISTEMA HIDRAÚLICO. Função: Manter uma pressão constante sobre a camada de bagaço. Operação: Para avaliar a carga máxima a um terno de moenda, devemos atentar para os seguintes limites: 1. Pressão máxima no sistema hidráulico Deve-se verificar os limites de pressão das tubulações, acumuladores e demais componentes do sistema hidráulico. 2. Pressão máxima nos mancais (pm) Deverá estar dentro dos limites de pressão admissível do material, por exemplo o bronze não deve ultrapassar 1400 lb/pol² ou 100 Kg/cm². 3. Pressão hidráulica especifica (phe) Tem por objetivo relacionar à carga total aplicada a camada de bagaço ao diâmetro e ao comprimento da camisa.
  • 10. Estes problemas podem ser contornados, utilizando-se pressões hidráulicas diferentes de cada lado da moenda. SISTEMA HIDRAÚLICO. Função: Manter uma pressão constante sobre a camada de bagaço. Operação: Para avaliar a carga máxima a um terno de moenda, devemos atentar para os seguintes limites: 1. Pressão máxima no sistema hidráulico Deve-se verificar os limites de pressão das tubulações, acumuladores e demais componentes do sistema hidráulico. 2. Pressão máxima nos mancais (pm) Deverá estar dentro dos limites de pressão admissível do material, por exemplo o bronze não deve ultrapassar 1400 lb/pol² ou 100 Kg/cm². 3. Pressão hidráulica especifica (phe) Tem por objetivo relacionar à carga total aplicada a camada de bagaço ao diâmetro e ao comprimento da camisa.
