Projeto de redes 2

Projeto de redes
FAMERC
Atualização e implantação de novas tecnologias a estrutura de
redes da instituição.
de consult

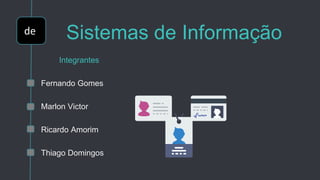

de Sistemas de Informação
Integrantes
Fernando Gomes
Marlon Victor
Ricardo Amorim
Thiago Domingos

Consultoria em Tecnologia da Informação
PROPOSTA DE
IMPLANTAÇÃO
DA REDE

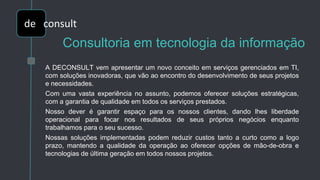

Consultoria em tecnologia da informação
A DECONSULT vem apresentar um novo conceito em serviços gerenciados em TI,
com soluções inovadoras, que vão ao encontro do desenvolvimento de seus projetos
e necessidades.
Com uma vasta experiência no assunto, podemos oferecer soluções estratégicas,
com a garantia de qualidade em todos os serviços prestados.
Nosso dever é garantir espaço para os nossos clientes, dando lhes liberdade
operacional para focar nos resultados de seus próprios negócios enquanto
trabalhamos para o seu sucesso.
Nossas soluções implementadas podem reduzir custos tanto a curto como a logo
prazo, mantendo a qualidade da operação ao oferecer opções de mão-de-obra e
tecnologias de última geração em todos nossos projetos.
de
de consult

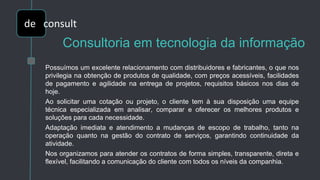

Possuímos um excelente relacionamento com distribuidores e fabricantes, o que nos
privilegia na obtenção de produtos de qualidade, com preços acessíveis, facilidades
de pagamento e agilidade na entrega de projetos, requisitos básicos nos dias de
hoje.
Ao solicitar uma cotação ou projeto, o cliente tem à sua disposição uma equipe
técnica especializada em analisar, comparar e oferecer os melhores produtos e
soluções para cada necessidade.
Adaptação imediata e atendimento a mudanças de escopo de trabalho, tanto na
operação quanto na gestão do contrato de serviços, garantindo continuidade da
atividade.
Nos organizamos para atender os contratos de forma simples, transparente, direta e
flexível, facilitando a comunicação do cliente com todos os níveis da companhia.
de
de consult

de
de consult
Atender com excelência às demandas de
nossos clientes a partir do desenvolvimento e
oferta de produtos e serviços que contribuam
para a melhoria da qualidade de vida das
pessoas, gerando riqueza de forma sustentável.
Ser empresa de referência, reconhecida como a
melhor opção por clientes, colaboradores,
comunidade, fornecedores e investidores, devido à
qualidade de nossos produtos, serviços e
relacionamento.
•Integridade
•Comprometimento
•Valorização Humana
•Superação de Resultados
•Melhoria contínua
•Inovação
•Sustentabilidade

Informações do cliente
Empresa: Colégio e Faculdade Mercúrio – ASESFAT
Tipo de negócio: Prestação de serviços a educação. Com 47 anos de
historia, formou alunos desde o ensino fundamental ao superior.
Localização: Rua Mercúrio, Pavuna-RJ
de

Serviços prestados
- Ensino Infantil
- Ensino Regular
- Ensino Técnico
- Ensino Supletivo(EJA)
- Ensino Superior
- Curso extra
- Palestras
Produtos e serviços
Produtos e serviços utilizados
-Serviço de energia elétrica
-Serviço de internet e telefonia
-Serviço de consultores
-Serviços de manutenção técnica
para computadores e aparelhos de
ar-condicionado
-Gráficas para confecção de
uniformes e materiais de divulgação
de

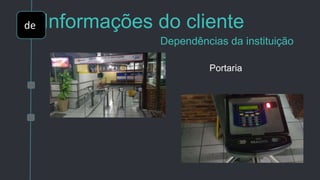

Dependências da instituição
Portaria
de

Biblioteca
de

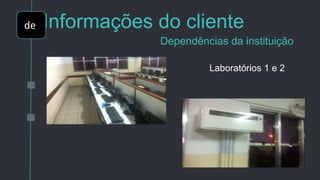

Laboratórios 1 e 2
de

Fluxo de usuários conectados
Secretária - Computadores e outros equipamentos ligados a maior parte
do tempo.
Coordenação - Utilização de terminais e impressoras para apoio aos
professores.
Biblioteca - Conta com mais de 40 terminais e pontos de acesso para
uso dos alunos.
Salas de aula - A faculdade conta com mais de 30 salas e todas
utilizam rede cabeada.
Laboratórios - Grande utilização de rede em dois laboratórios presentes
na faculdade.
Área de maior utilização da rede
de

de
TOPOLOGIA DO
PROJETO
Uma topologia é um mapa de uma rede que indica segmentos de
rede (redes de camada 2), pontos de interconexão e
comunidades de usuários.
Nosso objetivo é projetar uma rede segura, redundante e
escalável, por esse motivo, usaremos uma TOPOLOGIA DO
TIPO ESTRELA, como uma estrutura hierárquica.
Um modelo hierárquico ajuda a desenvolver uma rede em
pedaços, cada pedaço focado num objetivo diferente

de ENDEREÇAMENTO
A rede será segmentada por sub-redes, de forma a agrupar os
dispositivos de mesmo nível, restringir o acesso não autorizado e
segmentar o domínio de colisão dos pacotes em trânsito.
Nesta seção do projeto, determinamos o endereço de rede a ser
utilizado, a máscara de sub-rede, as sub-redes, a faixa de IPs.
Não faremos a identificação individual dos IPs, pois teremos 20
sub-redes para distribuirmos a medida em que as salas forem
ativadas. Na próxima página, descrevemos o mapa das faixas de
IP.

de

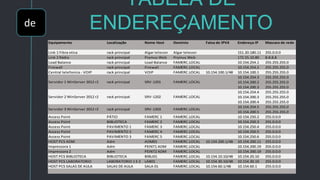

TABELA DE
ENDEREÇAMENTO
Equipamento Localização Nome Host Dominio Faixa de IPV4 Endereço IP Mascara de rede
Link 1 Fibra otica rack principal Algar telecon Algar telecon 151.20.180.11 255.0.0.0
Link 2 Rádio rack principal Prymus Web Prymus Web 172.55.10.80 8.8.8.8
Load Balance rack principal Load Balance FAMERC.LOCAL 10.154.254.1 255.255.255.0
Firewall rack principal Firewall FAMERC.LOCAL 10.154.254.2 255.255.255.0
Central telefonica - VOIP rack principal VOIP FAMERC.LOCAL 10.154.100.1/48 10.154.100.1 255.255.255.0
10.154.254.3 255.255.255.0
10.154.200.2 255.255.255.0
10.154.200.3 255.255.255.0
10.154.254.4 255.255.255.0
10.154.200.3 255.255.255.0
10.154.200.4 255.255.255.0
10.154.254.5 255.255.255.0
10.154.200.5 255.255.255.0
Access Point PÁTIO FAMERC 1 FAMERC.LOCAL 10.154.250.2 255.0.0.0
Access Point BIBLIOTECA FAMERC 2 FAMERC.LOCAL 10.154.250.3 255.0.0.0
Access Point PAVIMENTO 1 FAMERC 3 FAMERC.LOCAL 10.154.250.4 255.0.0.0
HOST PCS ADM Adm ADM01 FAMERC.LOCAL 10.154.200.1/48 10.154.200.11 255.0.0.0
Impressora 1 Adm PEINT1 ADM FAMERC.LOCAL 10.154.200.19 255.0.0.0
Impressora 2 Adm PEINT2 ADM FAMERC.LOCAL 10.154.200.19 255.0.0.0
HOST PCS BIBLIOTECA BIBLIOTECA BIBLI01 FAMERC.LOCAL 10.154.10.10/48 10.154.20.10 255.0.0.0
HOST PCS LABORATORIO LABORATORIO 1 E 2 LAB01 FAMERC.LOCAL 10.154.30.10/48 10.154.30.10 255.0.0.0
HOST PCS SALAS DE AULA SALAS DE AULA SALA 01 FAMERC.LOCAL 10.154.60.1/48 10.154.60.1 255.0.0.0
Servidor 1 WinServer 2012 r2 rack principal SRV-1201 FAMERC.LOCAL

de
SRV-1202
SERVER 2012 R2
Data center, aplicações
IP: 10.154.80.2
SRV-1201
SERVER 2012 R2
AD, DNS, DHCP
IP: 10.154.80.1
FAMERC.LOCAL
Fortigate 100D Firewall
Mode: Edge Firewall / NATed
NETID: EQX-FW-01
IP:10.154.10.2
Link 1 Fibra Ótica
Algar Telecom
IP Publico estático:
151.20.180.11
1º SWITCH GERENCIAVEL
GIGABIT WEB SMART 48
TP-LINK TL-SG2452 4 SFP

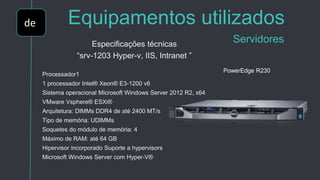

SRV-1203
SERVER 2012 R2
Hyper-V, IIS, Intranet
IP: 10.154.80.3
LoadBalance
TP-Link TL-480t+
IP estático:
10.154.10.1
Link 2 Rádio
Prymus Web
IP Publico estático:
172.55.10.80
10 GBPS
CENTRAL TELEFONICA
VOIP UCM6510
IP:10.154.100.1
2º SWITCH GERENCIAVEL
GIGABIT WEB SMART 48
TP-LINK TL-SG2452 4 SFP

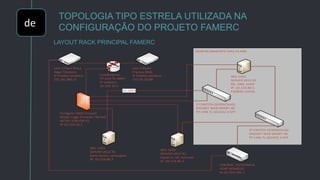

TOPOLOGIA TIPO ESTRELA UTILIZADA NA
CONFIGURAÇÃO DO PROJETO FAMERC
LAYOUT RACK PRINCIPAL FAMERC

de

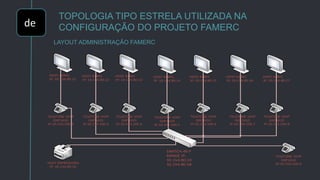

LAYOUT ADMINISTRAÇÃO FAMERC
HOST ADM1
IP: 10.154.80.13
HOST ADM1
IP: 10.154.80.15
HOST ADM1
IP: 10.154.80.12
HOST ADM1
IP: 10.154.80.16
SWITCH 48 P
RANDE IP:
10.154.80.10
10.154.80.58
HOST ADM1
IP: 10.154.80.17
HOST ADM1
IP: 10.154.80.11
TELEFONE VOIP
GXP1610
IP:10.154.100.2
TELEFONE VOIP
GXP1610
IP:10.154.100.3
TELEFONE VOIP
GXP1610
IP:10.154.100.4
TELEFONE VOIP
GXP1610
IP:10.154.100.6
TELEFONE VOIP
GXP1610
IP:10.154.100.7
TELEFONE VOIP
GXP1610
IP:10.154.100.8
HOST ADM1
IP: 10.154.80.14
TELEFONE VOIP
GXP1610
IP:10.154.100.5
TELEFONE VOIP
GXP1610
IP:10.154.100.9HOST IMPRESSORA
IP: 10.154.80.10

de

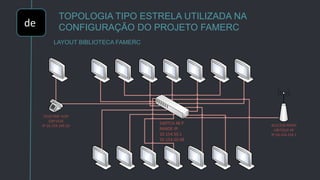

LAYOUT BIBLIOTECA FAMERC
SWITCH 48 P
RANDE IP:
10.154.50.1
10.154.50.48
TELEFONE VOIP
GXP1610
IP:10.154.100.10 ACCCESS POINT
UBITIQUI AP
IP:10.154.254.1

de

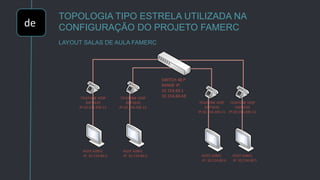

LAYOUT SALAS DE AULA FAMERC
SWITCH 48 P
RANDE IP:
10.154.60.1
10.154.60.48
HOST ADM1
IP: 10.154.60.2
TELEFONE VOIP
GXP1610
IP:10.154.100.11
HOST ADM1
IP: 10.154.60.3
TELEFONE VOIP
GXP1610
IP:10.154.100.11
HOST ADM1
IP: 10.154.60.4
TELEFONE VOIP
GXP1610
IP:10.154.100.11
HOST ADM1
IP: 10.154.60.5
TELEFONE VOIP
GXP1610
IP:10.154.100.11

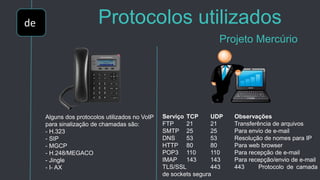

de Protocolos utilizados
Projeto Mercúrio
Alguns dos protocolos utilizados no VoIP
para sinalização de chamadas são:
- H.323
- SIP
- MGCP
- H.248/MEGACO
- Jingle
- I- AX
Serviço TCP UDP Observações
FTP 21 21 Transferência de arquivos
SMTP 25 25 Para envio de e-mail
DNS 53 53 Resolução de nomes para IP
HTTP 80 80 Para web browser
POP3 110 110 Para recepção de e-mail
IMAP 143 143 Para recepção/envio de e-mail
TLS/SSL 443 443 Protocolo de camada
de sockets segura

de

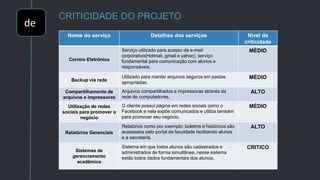

CRITICIDADE DO PROJETO
Nome do serviço Detalhes dos serviços Nível de
criticidade
Correio Eletrônico
Serviço utilizado para acesso de e-mail
corporativo(Hotmail, gmail e yahoo), serviço
fundamental para comunicação com alunos e
responsáveis.
MÉDIO
Backup via rede
Utilizado para manter arquivos seguros em pastas
apropriadas.
MÉDIO
Compartilhamento de
arquivos e impressoras
Arquivos compartilhados e impressoras através da
rede de computadores.
ALTO
Utilização de redes
sociais para promover o
negócio
O cliente possui página em redes sociais como o
Facebook e nela expõe comunicados e utiliza também
para promover seu negócio.
MÉDIO
Relatórios Gerenciais
Relatórios como por exemplo: boletins e históricos são
acessados pelo portal da faculdade facilitando alunos
e a secretaria.
ALTO
Sistemas de
gerenciamento
acadêmico
Sistema em que todos alunos são cadastrados e
administrados de forma simultânea, nesse sistema
estão todos dados fundamentais dos alunos.
CRITICO

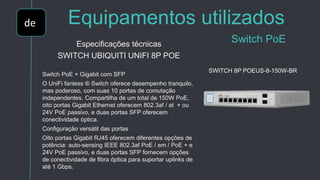

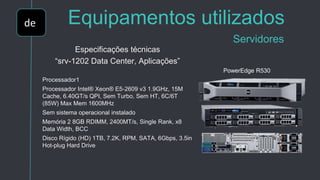

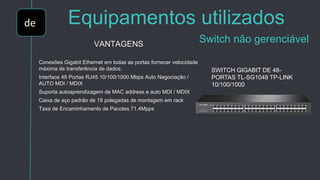

de Equipamentos utilizados

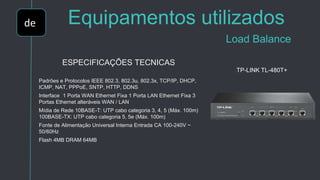

Load Balance
ESPECIFICAÇÕES TECNICAS
Padrões e Protocolos IEEE 802.3, 802.3u, 802.3x, TCP/IP, DHCP,
ICMP, NAT, PPPoE, SNTP, HTTP, DDNS
Interface 1 Porta WAN Ethernet Fixa 1 Porta LAN Ethernet Fixa 3
Portas Ethernet alteráveis WAN / LAN
Mídia de Rede 10BASE-T: UTP cabo categoria 3, 4, 5 (Máx. 100m)
100BASE-TX: UTP cabo categoria 5, 5e (Máx. 100m)
Fonte de Alimentação Universal Interna Entrada CA 100-240V ~
50/60Hz
Flash 4MB DRAM 64MB
TP-LINK TL-480T+

FirewallBENEFÍCIOS DO FIREWALL
FORTIGATE
Reduza o custo de internet através de controle do uso dos
links;
Melhore a performance do seu link de Internet com filtro de
navegação web;
Aumente a disponibilidade dos links de Internet com
balanceamento de links;
Proteja os seus usuários com antivírus de navegação;
Trabalhe de qualquer lugar com acesso seguro aos dados
corporativos com VPN;
Faça a integração de suas unidades remotas com maior
segurança e confiabilidade.
FortiGate-200B

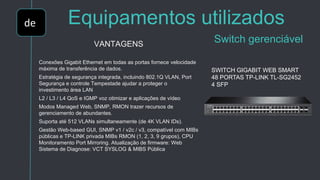

Switch gerenciávelVANTAGENS
Conexões Gigabit Ethernet em todas as portas fornece velocidade
máxima de transferência de dados.
Estratégia de segurança integrada, incluindo 802.1Q VLAN, Port
Segurança e controle Tempestade ajudar a proteger o
investimento área LAN
L2 / L3 / L4 QoS e IGMP voz otimizar e aplicações de vídeo
Modos Managed Web, SNMP, RMON trazer recursos de
gerenciamento de abundantes.
Suporta até 512 VLANs simultaneamente (de 4K VLAN IDs).
Gestão Web-based GUI, SNMP v1 / v2c / v3, compatível com MIBs
públicas e TP-LINK privada MIBs RMON (1, 2, 3, 9 grupos), CPU
Monitoramento Port Mirroring. Atualização de firmware: Web
Sistema de Diagnose: VCT SYSLOG & MIBS Pública
SWITCH GIGABIT WEB SMART
48 PORTAS TP-LINK TL-SG2452
4 SFP

Switch não gerenciávelVANTAGENS
Conexões Gigabit Ethernet em todas as portas fornecer velocidade
máxima de transferência de dados.
Interface 48 Portas RJ45 10/100/1000 Mbps Auto Negociação /
AUTO MDI / MDIX
Suporta autoaprendizagem de MAC address e auto MDI / MDIX
Caixa de aço padrão de 19 polegadas de montagem em rack
Taxa de Encaminhamento de Pacotes 71.4Mpps
SWITCH GIGABIT DE 48-
PORTAS TL-SG1048 TP-LINK
10/100/1000

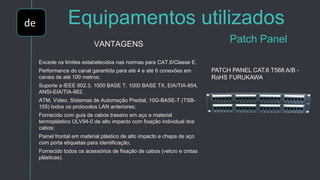

Patch PanelVANTAGENS
Excede os limites estabelecidos nas normas para CAT.6/Classe E,
Performance do canal garantida para até 4 e até 6 conexões em
canais de até 100 metros;
Suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854,
ANSI-EIA/TIA-862,
ATM, Vídeo, Sistemas de Automação Predial, 10G-BASE-T (TSB-
155) todos os protocolos LAN anteriores;
Fornecido com guia de cabos traseiro em aço e material
termoplástico ULV94-0 de alto impacto com fixação individual dos
cabos;
Painel frontal em material plástico de alto impacto e chapa de aço
com porta etiquetas para identificação;
Fornecido todos os acessórios de fixação de cabos (velcro e cintas
plásticas).
PATCH PANEL CAT.6 T568 A/B -
RoHS FURUKAWA

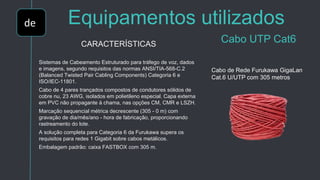

Cabo UTP Cat6CARACTERÍSTICAS
Sistemas de Cabeamento Estruturado para tráfego de voz, dados
e imagens, segundo requisitos das normas ANSI/TIA-568-C.2
(Balanced Twisted Pair Cabling Components) Categoria 6 e
ISO/IEC-11801.
Cabo de 4 pares trançados compostos de condutores sólidos de
cobre nu, 23 AWG, isolados em polietileno especial. Capa externa
em PVC não propagante à chama, nas opções CM, CMR e LSZH.
Marcação sequencial métrica decrescente (305 - 0 m) com
gravação de dia/mês/ano - hora de fabricação, proporcionando
rastreamento do lote.
A solução completa para Categoria 6 da Furukawa supera os
requisitos para redes 1 Gigabit sobre cabos metálicos.
Embalagem padrão: caixa FASTBOX com 305 m.
Cabo de Rede Furukawa GigaLan
Cat.6 U/UTP com 305 metros

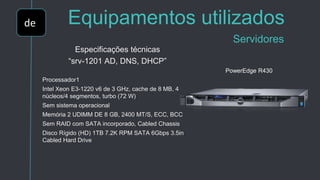

Servidores
Especificações técnicas
“srv-1201 AD, DNS, DHCP”
Processador1
Intel Xeon E3-1220 v6 de 3 GHz, cache de 8 MB, 4
núcleos/4 segmentos, turbo (72 W)
Sem sistema operacional
Memória 2 UDIMM DE 8 GB, 2400 MT/S, ECC, BCC
Sem RAID com SATA incorporado, Cabled Chassis
Disco Rígido (HD) 1TB 7.2K RPM SATA 6Gbps 3.5in
Cabled Hard Drive
PowerEdge R430

Servidores
Especificações técnicas
“srv-1202 Data Center, Aplicações”
Processador1
Processador Intel® Xeon® E5-2609 v3 1.9GHz, 15M
Cache, 6.40GT/s QPI, Sem Turbo, Sem HT, 6C/6T
(85W) Max Mem 1600MHz
Sem sistema operacional instalado
Memória 2 8GB RDIMM, 2400MT/s, Single Rank, x8
Data Width, BCC
Disco Rígido (HD) 1TB, 7.2K, RPM, SATA, 6Gbps, 3.5in
Hot-plug Hard Drive
PowerEdge R530

ServidoresEspecificações técnicas
“srv-1203 Hyper-v, IIS, Intranet ”
Processador1
1 processador Intel® Xeon® E3-1200 v6
Sistema operacional Microsoft Windows Server 2012 R2, x64
VMware Vsphere® ESXi®
Arquitetura: DIMMs DDR4 de até 2400 MT/s
Tipo de memória: UDIMMs
Soquetes do módulo de memória: 4
Máximo de RAM: até 64 GB
Hipervisor incorporado Suporte a hypervisors
Microsoft Windows Server com Hyper-V®
PowerEdge R230

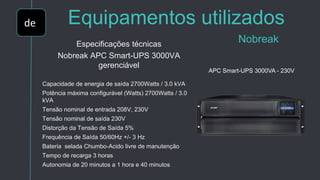

NobreakEspecificações técnicas
Nobreak APC Smart-UPS 3000VA
gerenciável
Capacidade de energia de saída 2700Watts / 3.0 kVA
Potência máxima configurável (Watts) 2700Watts / 3.0
kVA
Tensão nominal de entrada 208V, 230V
Tensão nominal de saída 230V
Distorção da Tensão de Saída 5%
Frequência de Saída 50/60Hz +/- 3 Hz
Bateria selada Chumbo-Acido livre de manutenção
Tempo de recarga 3 horas
Autonomia de 20 minutos a 1 hora e 40 minutos
APC Smart-UPS 3000VA - 230V

Switch PoEEspecificações técnicas
SWITCH UBIQUITI UNIFI 8P POE
Switch PoE + Gigabit com SFP
O UniFi fanless ® Switch oferece desempenho tranquilo,
mas poderoso, com suas 10 portas de comutação
independentes. Compartilha de um total de 150W PoE,
oito portas Gigabit Ethernet oferecem 802.3af / at + ou
24V PoE passivo, e duas portas SFP oferecem
conectividade óptica.
Configuração versátil das portas
Oito portas Gigabit RJ45 oferecem diferentes opções de
potência: auto-sensing IEEE 802.3af PoE / em / PoE + e
24V PoE passivo, e duas portas SFP fornecem opções
de conectividade de fibra óptica para suportar uplinks de
até 1 Gbps.
SWITCH 8P POEUS-8-150W-BR

Access PointEspecificações técnicas
Design discreto com único LED em formato de anel
Kit de montagem para teto ou parede
Fácil configuração, inclui PoE para cabeamento único dados e
energia no mesmo cabo.
Dimensões 20 x 20 x 3.65 cm
Peso 290 g (430 g com suporte)
Portas 1 Ethernet Poe (Auto MDX,auto-sensing 10/100 Mbps)
Botões Reset
Antenas 2 Integradas (suporta MIMO 2x2 com diversidade
espacial)
Padrões Wi-Fi 802.11 b/g/n
Energia Power over Ethernet passivo (12-24V)
UBIQUITI AP UNIFI UAP-LR

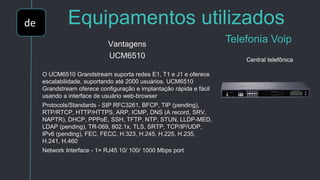

Telefonia VoipVantagens
UCM6510
O UCM6510 Grandstream suporta redes E1, T1 e J1 e oferece
escalabilidade, suportando até 2000 usuários. UCM6510
Grandstream oferece configuração e implantação rápida e fácil
usando a interface de usuário web-browser
Protocols/Standards - SIP RFC3261, BFCP, TIP (pending),
RTP/RTCP, HTTP/HTTPS, ARP, ICMP, DNS (A record, SRV,
NAPTR), DHCP, PPPoE, SSH, TFTP, NTP, STUN, LLDP-MED,
LDAP (pending), TR-069, 802.1x, TLS, SRTP, TCP/IP/UDP,
IPv6 (pending), FEC, FECC, H.323, H.245, H.225, H.235,
H.241, H.460
Network Interface - 1× RJ45 10/ 100/ 1000 Mbps port
Central telefônica

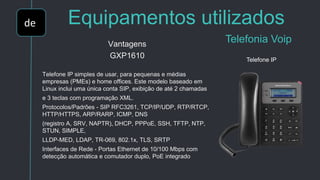

Telefonia VoipVantagens
GXP1610
Telefone IP simples de usar, para pequenas e médias
empresas (PMEs) e home offices. Este modelo baseado em
Linux inclui uma única conta SIP, exibição de até 2 chamadas
e 3 teclas com programação XML.
Protocolos/Padrões - SIP RFC3261, TCP/IP/UDP, RTP/RTCP,
HTTP/HTTPS, ARP/RARP, ICMP, DNS
(registro A, SRV, NAPTR), DHCP, PPPoE, SSH, TFTP, NTP,
STUN, SIMPLE,
LLDP-MED, LDAP, TR-069, 802.1x, TLS, SRTP
Interfaces de Rede - Portas Ethernet de 10/100 Mbps com
detecção automática e comutador duplo, PoE integrado
Telefone IP

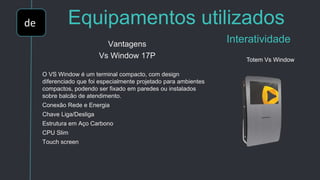

InteratividadeVantagens
Vs Window 17P
O VS Window é um terminal compacto, com design
diferenciado que foi especialmente projetado para ambientes
compactos, podendo ser fixado em paredes ou instalados
sobre balcão de atendimento.
Conexão Rede e Energia
Chave Liga/Desliga
Estrutura em Aço Carbono
CPU Slim
Touch screen
Totem Vs Window

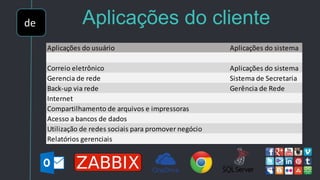

de Aplicações do cliente
Aplicações do usuário Aplicações do sistema
Correio eletrônico Aplicações do sistema
Gerencia de rede Sistema de Secretaria
Back-up via rede Gerência de Rede
Internet
Compartilhamento de arquivos e impressoras
Acesso a bancos de dados
Utilização de redes sociais para promover negócio
Relatórios gerenciais

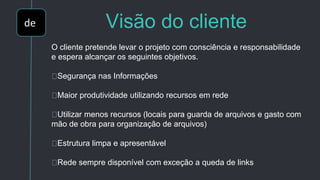

de Visão do cliente
O cliente pretende levar o projeto com consciência e responsabilidade
e espera alcançar os seguintes objetivos.
Segurança nas Informações
Maior produtividade utilizando recursos em rede
Utilizar menos recursos (locais para guarda de arquivos e gasto com
mão de obra para organização de arquivos)
Estrutura limpa e apresentável
Rede sempre disponível com exceção a queda de links

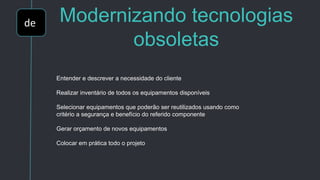

de Modernizando tecnologias
obsoletas
Entender e descrever a necessidade do cliente
Realizar inventário de todos os equipamentos disponíveis
Selecionar equipamentos que poderão ser reutilizados usando como
critério a segurança e benefício do referido componente
Gerar orçamento de novos equipamentos
Colocar em prática todo o projeto

de
Benefícios trazidos
com a melhoria da
rede

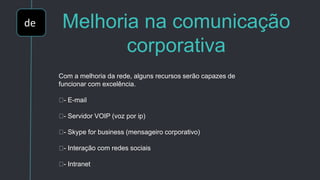

de Melhoria na comunicação
corporativa
Com a melhoria da rede, alguns recursos serão capazes de
funcionar com excelência.
- E-mail
- Servidor VOIP (voz por ip)
- Skype for business (mensageiro corporativo)
- Interação com redes sociais
- Intranet

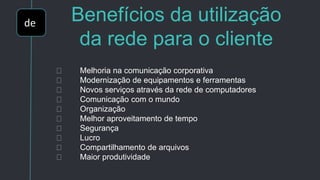

de Benefícios da utilização
da rede para o cliente
Melhoria na comunicação corporativa
Modernização de equipamentos e ferramentas
Novos serviços através da rede de computadores
Comunicação com o mundo
Organização
Melhor aproveitamento de tempo
Segurança
Lucro
Compartilhamento de arquivos
Maior produtividade

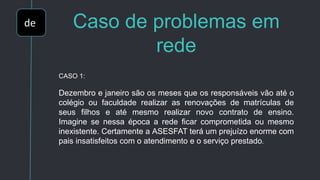

de Caso de problemas em
rede
CASO 1:
Dezembro e janeiro são os meses que os responsáveis vão até o
colégio ou faculdade realizar as renovações de matrículas de
seus filhos e até mesmo realizar novo contrato de ensino.
Imagine se nessa época a rede ficar comprometida ou mesmo
inexistente. Certamente a ASESFAT terá um prejuízo enorme com
pais insatisfeitos com o atendimento e o serviço prestado.

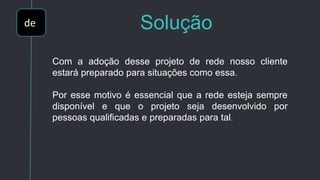

de Solução
Com a adoção desse projeto de rede nosso cliente
estará preparado para situações como essa.
Por esse motivo é essencial que a rede esteja sempre
disponível e que o projeto seja desenvolvido por
pessoas qualificadas e preparadas para tal.

de
Plano de implantação e
Cronograma executivo

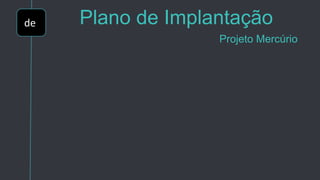

de Plano de Implantação
Projeto Mercúrio

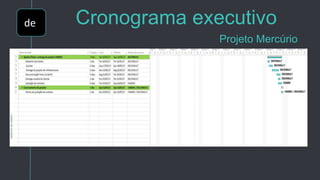

de Cronograma executivo
Projeto Mercúrio

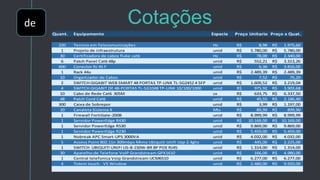

de Cotações
Quant. Equipamento Especie Preço Unitario Preço x Quat.
220 Tecnico em Telecomunicações Hs 8,98R$ 1.975,60R$
1 Projeto de infraestrutura unid 5.780,00R$ 5.780,00R$
30 Certificadora de cabos fluke cat6 Hs 78,00R$ 2.340,00R$
6 Patch Panel Cat6 48p unid 552,21R$ 3.313,26R$
600 Conector RJ 45 F unid 6,36R$ 3.816,00R$
1 Rack 44u unid 2.489,39R$ 2.489,39R$
10 Organizador de Cabos unid 7,52R$ 75,20R$
2 SWITCH GIGABIT WEB SMART 48 PORTAS TP-LINK TL-SG2452 4 SFP unid 1.609,52R$ 3.219,04R$
4 SWITCH GIGABIT DE 48-PORTAS TL-SG1048 TP-LINK 10/100/1000 unid 975,92R$ 3.903,68R$
10 Cabo de Rede Cat6 305M cx 633,75R$ 6.337,50R$
48 Patch Cord Cat6 unid 45,55R$ 2.186,40R$
300 Caixa de Sobrepor unid 3,99R$ 1.197,00R$
10 Canaleta Sistema X Mts 89,99R$ 899,90R$
1 Firewall FortiGate-200B unid 8.999,99R$ 8.999,99R$
1 Servidor PowerEdge R430 unid 10.169,00R$ 10.169,00R$
1 Nobreak APC Smart-UPS 3000VA unid 4.032,00R$ 4.032,00R$
5 Access Point 802.11n 300mbps Mimo Ubiquiti Unifi Uap 2.4ghz unid 445,00R$ 2.225,00R$
1 SWITCH UBIQUITI UNIFI US-8-150W-BR 8P POE RJ45 unid 1.314,00R$ 1.314,00R$
30 Aparelho de Telefone VoIP Grandstream GPX1610 unid 166,00R$ 4.980,00R$
1 Central telefonica Voip Grandstream UCM6510 unid 6.277,00R$ 6.277,00R$
4 Totem touch - VS Window unid 2.480,00R$ 9.920,00R$

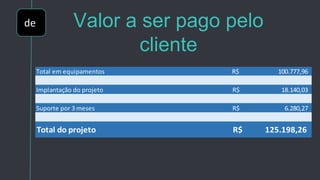

de Valor a ser pago pelo
cliente
Total em equipamentos
Implantação do projeto
Suporte por 3 meses
Total do projeto
6.280,27R$
125.198,26R$
100.777,96R$
18.140,03R$

Projeto de redes 2

Mais conteúdo relacionado

Semelhante a Projeto de redes 2

Mais de Fernando Gomes Chaves

Projeto de redes 2
