1. UNIVERSIDADE ESTADUAL DO MARANHÃO – UEMA
CENTRO DE ESTUDOS SUPERIORES DE CAXIAS – CESC
DEPARTAMENTO DE GEOGRAFIA E HISTÓRIA
DISCIPLINA: Geomorfologia
PROFESSOR: M.Sc. Assis Araújo

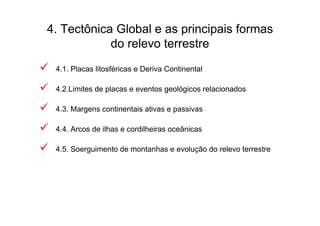

3. 4. Tectônica Global e as principais formas
do relevo terrestre
4.1. Placas litosféricas e Deriva Continental
4.2.Limites de placas e eventos geológicos relacionados
4.3. Margens continentais ativas e passivas
4.4. Arcos de ilhas e cordilheiras oceânicas
4.5. Soerguimento de montanhas e evolução do relevo terrestre

5. • 5.1. Tipos de intrusão, composição e estrutura
interna dos plútons
• 5.2. Relevo de massas plutônicas
• 5.3.Vulcanismo e tipos de erupção
• 5.4. Relevos vulcânicos

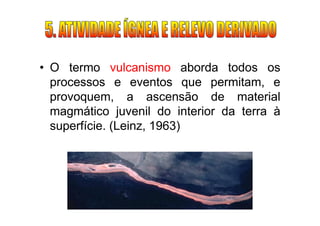

6. • O termo vulcanismo aborda todos os
processos e eventos que permitam, e
provoquem, a ascensão de material
magmático juvenil do interior da terra à
superfície. (Leinz, 1963)

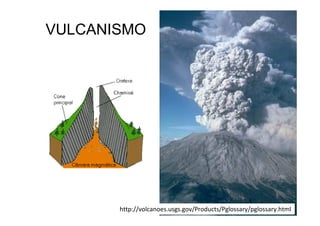

7. VULCANISMO
http://volcanoes.usgs.gov/Products/Pglossary/pglossary.html

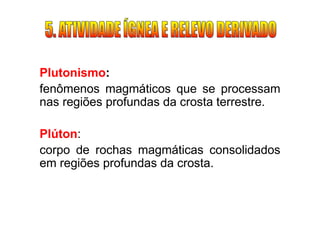

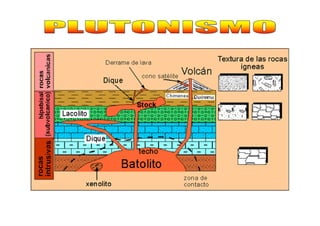

8. Plutonismo:
fenômenos magmáticos que se processam
nas regiões profundas da crosta terrestre.
Plúton:
corpo de rochas magmáticas consolidados
em regiões profundas da crosta.

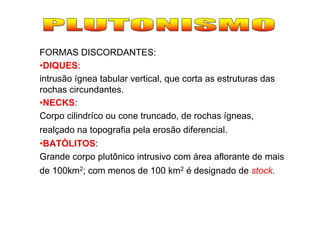

9. FORMAS DISCORDANTES:
•DIQUES:
intrusão ígnea tabular vertical, que corta as estruturas das
rochas circundantes.
•NECKS:
Corpo cilindríco ou cone truncado, de rochas ígneas,
realçado na topografia pela erosão diferencial.
•BATÓLITOS:
Grande corpo plutônico intrusivo com área aflorante de mais
de 100km2; com menos de 100 km2 é designado de stock.

10. PLUTONISMO - FORMAS DISCORDANTES
Sierra Nevada Batholith DIQUE
NECKS

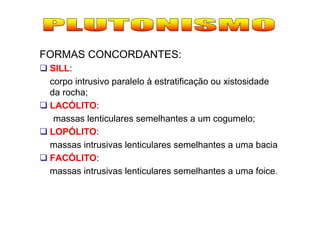

11. FORMAS CONCORDANTES:
SILL:
corpo intrusivo paralelo à estratificação ou xistosidade
da rocha;
LACÓLITO:
massas lenticulares semelhantes a um cogumelo;
LOPÓLITO:
massas intrusivas lenticulares semelhantes a uma bacia
FACÓLITO:
massas intrusivas lenticulares semelhantes a uma foice.

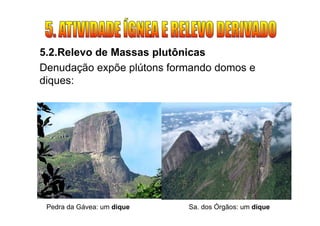

14. 5.2.Relevo de Massas plutônicas
Denudação expõe plútons formando domos e
diques:
Pedra da Gávea: um dique Sa. dos Órgãos: um dique

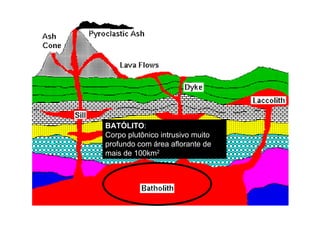

15. Plutonic and Intrusive
igneous features
BATÓLITO:
Corpo plutônico intrusivo muito
profundo com área aflorante de
mais de 100km2

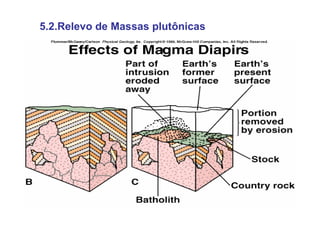

16. 5.2.Relevo de Massas plutônicas

17. YOSEMITE NATIONAL PARK
Sierra Nevada Batholith

18. Batólito de extrema excepcionalidade, marcando a paisagem em secção da
Mantiqueira Ocidental (Minas Gerais), nas proximidades de Pedralva (MG).
Foto: Adler Guilherme Viadana, maio/2008. Cuestas basálticas

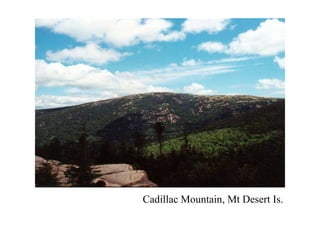

19. Cadillac Mountain, Mt Desert Is.

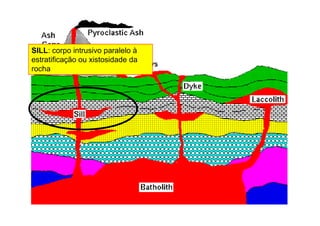

20. Plutonic and Intrusive
igneous features
SILL: corpo intrusivo paralelo à
estratificação ou xistosidade da
rocha

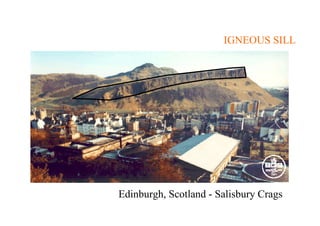

21. IGNEOUS SILL
Edinburgh, Scotland - Salisbury Crags

22. Palisades Cliffs at the George Washington Bridge

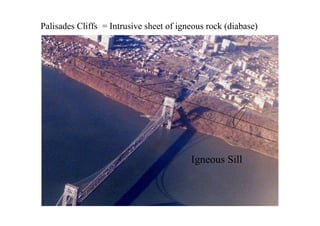

23. Palisades Cliffs = Intrusive sheet of igneous rock (diabase)
Igneous Sill

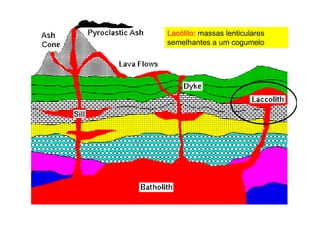

24. Plutonic and Intrusive
Lacólito: massas lenticulares
igneous features
semelhantes a um cogumelo

25. Laccolith - Bear Butte, South Dakota

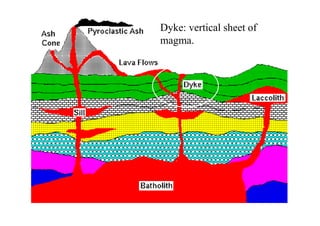

26. Dyke: vertical sheet of
Plutonic and Intrusive
magma.
igneous features

27. Granite pluton
Basalt dike

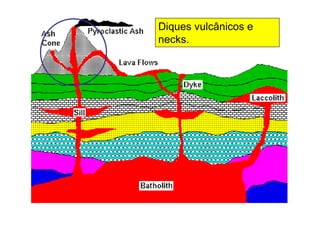

28. Diques vulcânicos e
Plutonic and Intrusive
necks.igneous features

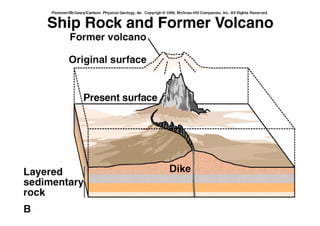

29. Neck vulcânico, Novo Mexico

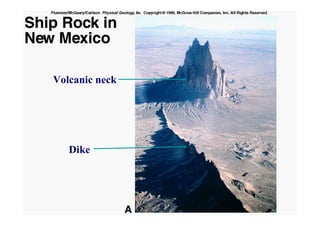

30. Volcanic neck
Dike

33. DEVIL’S TOWER
Wyoming
Volcanic neck

34. Intemperismo
de rochas ígneas

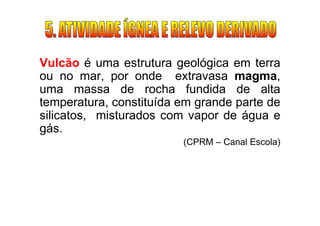

35. Vulcão é uma estrutura geológica em terra
ou no mar, por onde extravasa magma,
uma massa de rocha fundida de alta
temperatura, constituída em grande parte de
silicatos, misturados com vapor de água e
gás.
(CPRM – Canal Escola)

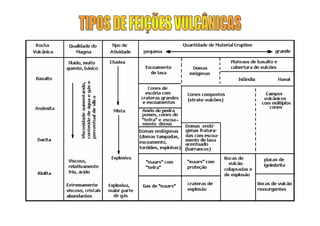

37. 5.3. Vulcanismo e tipos de erupção
Fonte:http://correia.miguel25.googlepages.com/vulcanismo

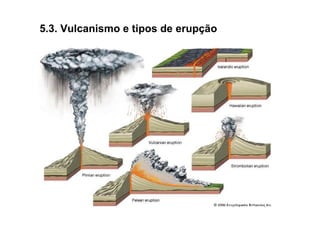

38. 5.3. Vulcanismo e tipos de erupção

39. 5.4. Relevos Vulcânicos

40. 6.1. Formas controladas por falhas
TIPOS:

41. • 6.1. Formas controladas por falhas
6.1.1.Escarpas de falhas

42. • 6.1. Formas controladas por falhas
6.1.1.Escarpas de falhas

43. • 6.1. Formas controladas por falhas
6.1.2. Escarpas de linha de falha

44. • 6.1. Formas controladas por falhas
6.1.3. Graben, Horst e Rift-valley

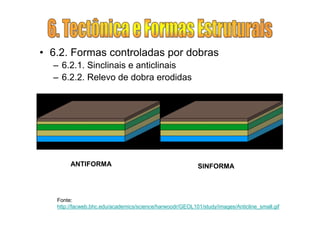

45. • 6.2. Formas controladas por dobras
– 6.2.1. Sinclinais e anticlinais
– 6.2.2. Relevo de dobra erodidas
ANTIFORMA SINFORMA
Fonte:
http://facweb.bhc.edu/academics/science/harwoodr/GEOL101/study/images/Anticline_small.gif

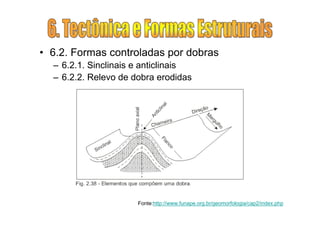

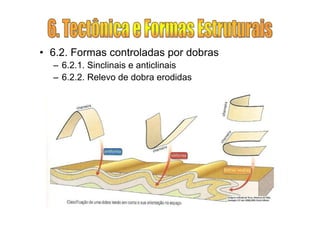

46. • 6.2. Formas controladas por dobras
– 6.2.1. Sinclinais e anticlinais
– 6.2.2. Relevo de dobra erodidas
Fonte:http://www.funape.org.br/geomorfologia/cap2/index.php

47. • 6.2. Formas controladas por dobras
– 6.2.1. Sinclinais e anticlinais
– 6.2.2. Relevo de dobra erodidas

48. 6.2. Formas controladas por dobras
Fonte:http://www.funape.org.br/geomorfologia/cap2/index.php

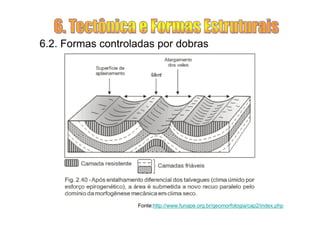

49. 6.2. Formas controladas por dobras
Fonte:http://www.funape.org.br/geomorfologia/cap2/index.php

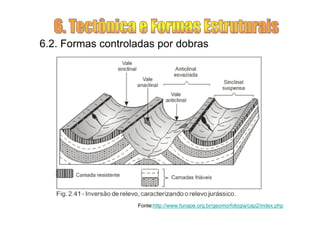

50. 6.2. Formas controladas por dobras
Fonte:http://www.funape.org.br/geomorfologia/cap2/index.php

51. 6.2. Formas controladas por dobras
Fonte:http://www.funape.org.br/geomorfologia/cap2/index.php

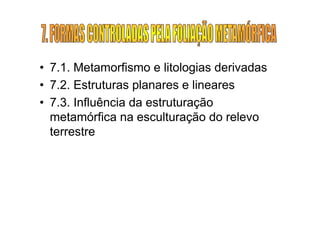

52. • 7.1. Metamorfismo e litologias derivadas
• 7.2. Estruturas planares e lineares
• 7.3. Influência da estruturação
metamórfica na esculturação do relevo
terrestre

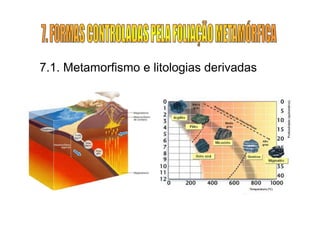

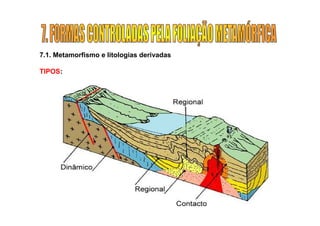

53. 7.1. Metamorfismo e litologias derivadas

54. 7.1. Metamorfismo e litologias derivadas
TIPOS:

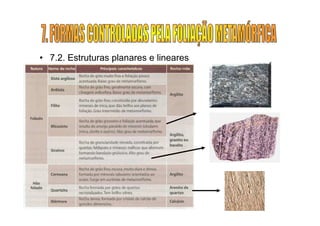

55. • 7.2. Estruturas planares e lineares

56. • 7.3. Influência da estruturação metamórfica na
esculturação do relevo terrestre
Serra do Mar - RJ

57. PARNA DO ITATIAIA - RJ
