O documento explica os diferentes tipos de potência em corrente alternada: potência aparente, potência ativa e potência reativa. A potência ativa é a energia realmente utilizada, enquanto a potência reativa é trocada com a rede mas não consumida. O fator de potência indica a proporção entre a potência ativa e aparente, e capacitores podem ser usados para melhorar o fator de potência reduzindo a potência reativa em instalações elétricas.

1. Potência emPotência em
CORRENTE ALTERNADACORRENTE ALTERNADA

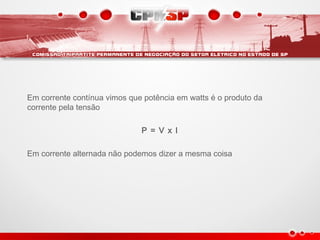

2. Em corrente contínua vimos que potência em watts é o produto da
corrente pela tensão
P = V x I
Em corrente alternada não podemos dizer a mesma coisa

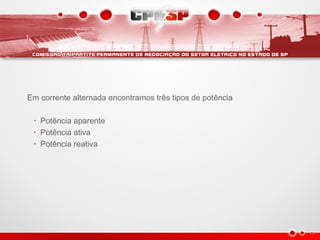

3. Em corrente alternada encontramos três tipos de potência
• Potência aparente
• Potência ativa
• Potência reativa

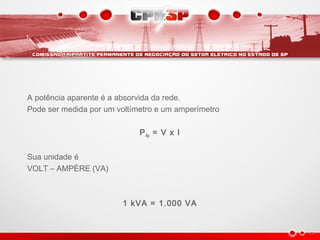

4. A potência aparente é a absorvida da rede.
Pode ser medida por um voltímetro e um amperímetro
PAp = V x I
Sua unidade é
VOLT – AMPÈRE (VA)
1 kVA = 1.000 VA

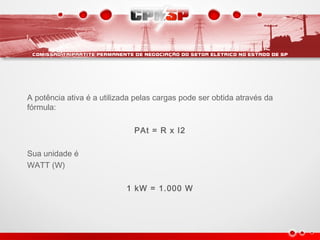

5. A potência ativa é a utilizada pelas cargas pode ser obtida através da
fórmula:
PAt = R x I2
Sua unidade é
WATT (W)
1 kW = 1.000 W

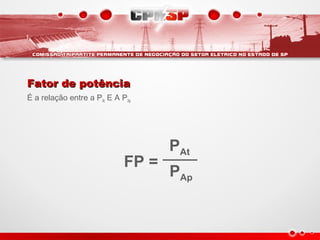

6. FP =
PAt
PAp
Fator de potênciaFator de potência
É a relação entre a PAt E A PAp

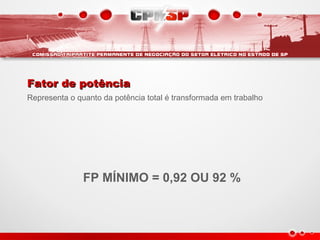

7. FP MÍNIMO = 0,92 OU 92 %
Fator de potênciaFator de potência
Representa o quanto da potência total é transformada em trabalho

8. Fator de potênciaFator de potência
É representado pelo
cos ϕ

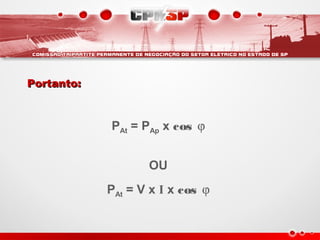

9. PAt = PAp x cos ϕ
OU
PAt = V x I x cos ϕ
Portanto:Portanto:

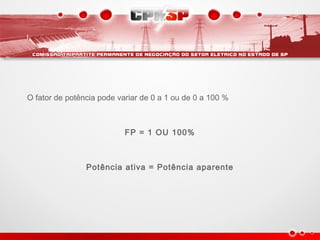

10. O fator de potência pode variar de 0 a 1 ou de 0 a 100 %
FP = 1 OU 100%
Potência ativa = Potência aparente

11. FP = 0
O circuito está absorvendo apenas potência reativa que é igual a potência
total

12. Baixo fator de potência significa transformar somente parte da potência
total absorvida em trabalho, ou seja, força, calor ou luz

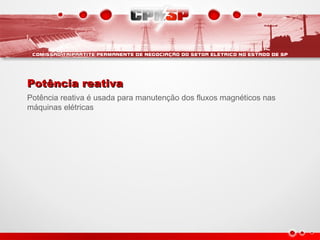

13. Potência reativaPotência reativa
Potência reativa é usada para manutenção dos fluxos magnéticos nas
máquinas elétricas

14. A potência reativa é trocada com a rede, não sendo consumida

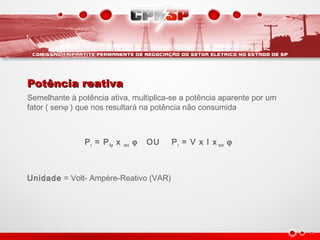

15. Potência reativaPotência reativa
Semelhante à potência ativa, multiplica-se a potência aparente por um
fator ( senϕ ) que nos resultará na potência não consumida
Pr = PAp x sen ϕ OU Pr = V x I x sen ϕ
Unidade = Volt- Ampère-Reativo (VAR)

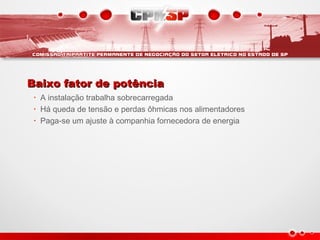

16. Baixo fator de potênciaBaixo fator de potência
• A instalação trabalha sobrecarregada
• Há queda de tensão e perdas ôhmicas nos alimentadores
• Paga-se um ajuste à companhia fornecedora de energia

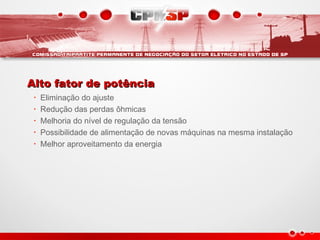

17. Alto fator de potênciaAlto fator de potência
• Eliminação do ajuste
• Redução das perdas ôhmicas
• Melhoria do nível de regulação da tensão
• Possibilidade de alimentação de novas máquinas na mesma instalação
• Melhor aproveitamento da energia

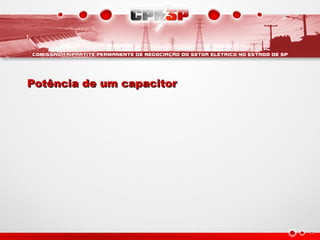

18. Potência de um capacitorPotência de um capacitor

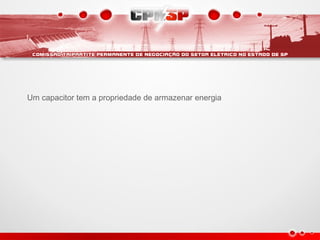

19. Um capacitor tem a propriedade de armazenar energia

20. Dielétrico
(Isolante)
Placas
metálicas
Constituição de um capacitorConstituição de um capacitor

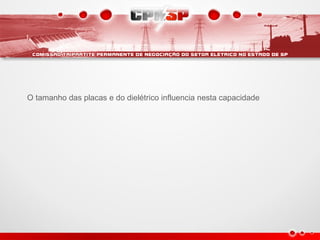

21. O tamanho das placas e do dielétrico influencia nesta capacidade

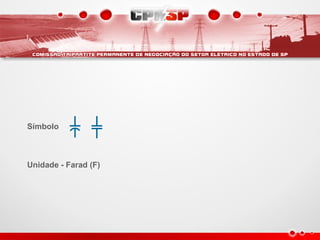

22. Símbolo
Unidade - Farad (F)

23. Observem o efeito de um capacitor em um circuito elétrico

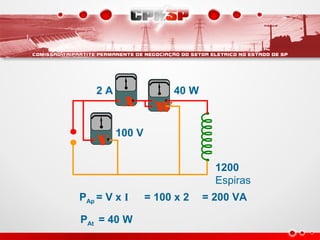

24. WA
V
PAp = V x I = 100 x 2
100 V
2 A
1200
Espiras
PAt = 40 W
= 200 VA
40 W

25. WA
V
40 W
= 100 x 2PAp = V x I
PAt = 40 W
= 200 VA
1200
Espiras
CAP
f100 V
2 A

26. PAp = V x I = 100 x 0,5
100 V
0,5 A
PAt = 40 W
= 50 VA
WA
V
40 W
CAP
f
1200
Espiras

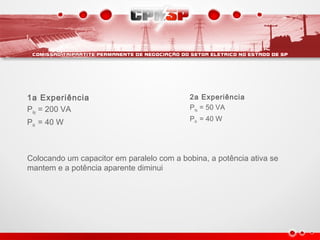

27. 1a Experiência
PAp = 200 VA
PAt = 40 W
Colocando um capacitor em paralelo com a bobina, a potência ativa se
mantem e a potência aparente diminui
2a Experiência
PAp = 50 VA
PAt = 40 W

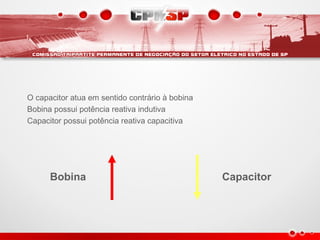

28. Bobina Capacitor
O capacitor atua em sentido contrário à bobina
Bobina possui potência reativa indutiva
Capacitor possui potência reativa capacitiva

29. O capacitor melhora o fator de potência das instalações

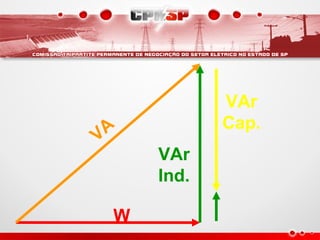

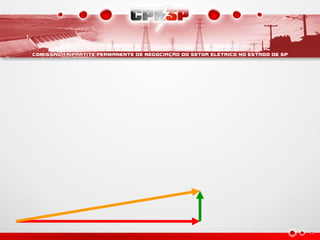

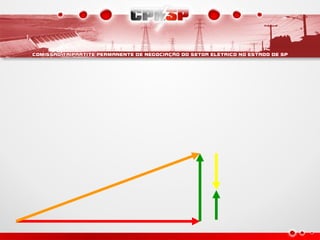

30. W
VA
VAr
Ind.
VAr
Cap.

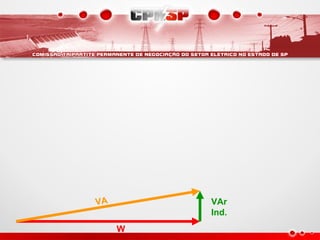

34. VA VAr
Ind.
W

35. ResumindoResumindo
O capacitor diminui a potência reativa conservando a potência ativa
Com isso diminui a potência total
(Aparente)
