Este documento descreve as diferenças entre corrente contínua e corrente alternada, sendo que a corrente alternada varia seu valor e sentido ao longo do tempo enquanto a corrente contínua mantém um único sentido. A corrente alternada percorre os condutores nos dois sentidos e sua frequência é medida em Hertz, indicando o número de ciclos completos por segundo.

1. CORRENTE ALTERNADA

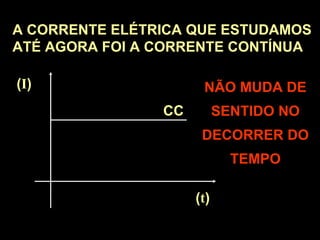

2. A CORRENTE ELÉTRICA QUE ESTUDAMOS
ATÉ AGORA FOI A CORRENTE CONTÍNUA
(I) NÃO MUDA DE
CC SENTIDO NO
DECORRER DO
TEMPO
(t)

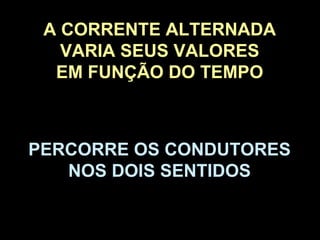

3. A CORRENTE ALTERNADA
VARIA SEUS VALORES
EM FUNÇÃO DO TEMPO
PERCORRE OS CONDUTORES
NOS DOIS SENTIDOS

4. I – AUMENTA I – DIMINUI
+ (I)
+
0
- (t)
- (I)
I – INVERTE E CRESCE I – DECRESCE

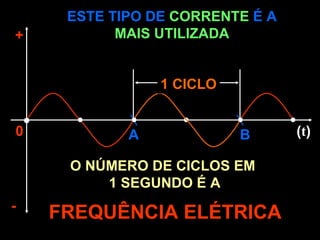

5. ESTE TIPO DE CORRENTE É A
+ MAIS UTILIZADA
1 CICLO
0 A B (t)
O NÚMERO DE CICLOS EM
1 SEGUNDO É A
-
FREQUÊNCIA ELÉTRICA

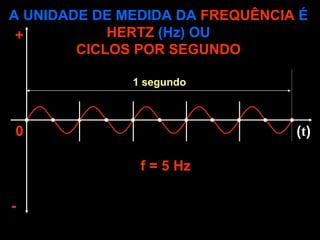

6. A UNIDADE DE MEDIDA DA FREQUÊNCIA É
+ HERTZ (Hz) OU
CICLOS POR SEGUNDO
1 segundo
0 (t)
f = 5 Hz
-

7. + Tempo (s) 1
T=
f
0
(t)
PERÍODO É O TEMPO GASTO PARA
COMPLETAR UM CICLO E
- É MEDIDO EM SEGUNDOS (s)
