1. Instalações
Comerciais
Anderson
Gabriela
Gabriel
Mauricio
Patrine

2. Introdução
• Iniciaremos nossa apresentação de Instalações Comerciais
falando sobre alguns conceitos de modo geral e depois
daremos sequência falando sobre suas aplicações, circuitos e
estruturas.

3. Conceitos
• Uma instalação elétrica é definida pelo conjunto de materiais e
componentes elétricos essenciais ao funcionamento de um circuito
ou sistema elétrico.
• Em um projeto elétrico, as plantas e os detalhes representam a
instalação elétrica, enquanto os circuítos elétricos envolventes
representam o sistema elétrico.
• As instalações elétricas são projetadas de acordo com normas e
regulamentos definidos, principalmente, pela, ABNT, que visa
observar determinados aspectos, como, Segurança, Eficiência e
Qualidade Energética.
• As instalações são regulamentadas pela norma NBR-5410, que
apresenta um conjunto de regras e prescrições que permitem ao
profissional e ao contratante, fazer uma inspeção na instalação, seja
ela uma reforma, construção ou ate uma simples manutenção.

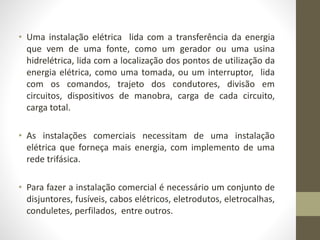

4. • Uma instalação elétrica lida com a transferência da energia
que vem de uma fonte, como um gerador ou uma usina
hidrelétrica, lida com a localização dos pontos de utilização da
energia elétrica, como uma tomada, ou um interruptor, lida
com os comandos, trajeto dos condutores, divisão em
circuitos, dispositivos de manobra, carga de cada circuito,
carga total.
• As instalações comerciais necessitam de uma instalação
elétrica que forneça mais energia, com implemento de uma
rede trifásica.
• Para fazer a instalação comercial é necessário um conjunto de
disjuntores, fusíveis, cabos elétricos, eletrodutos, eletrocalhas,
conduletes, perfilados, entre outros.

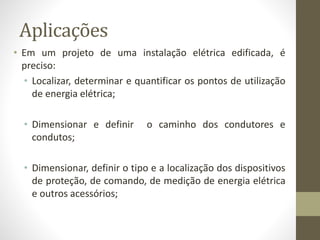

5. Aplicações
• Em um projeto de uma instalação elétrica edificada, é
preciso:
• Localizar, determinar e quantificar os pontos de utilização
de energia elétrica;
• Dimensionar e definir o caminho dos condutores e
condutos;
• Dimensionar, definir o tipo e a localização dos dispositivos
de proteção, de comando, de medição de energia elétrica
e outros acessórios;

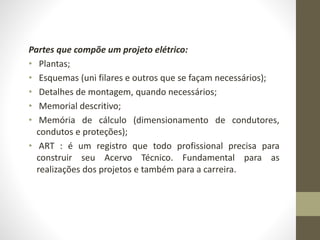

6. Partes que compõe um projeto elétrico:
• Plantas;
• Esquemas (uni filares e outros que se façam necessários);
• Detalhes de montagem, quando necessários;
• Memorial descritivo;
• Memória de cálculo (dimensionamento de condutores,
condutos e proteções);
• ART : é um registro que todo profissional precisa para
construir seu Acervo Técnico. Fundamental para as
realizações dos projetos e também para a carreira.

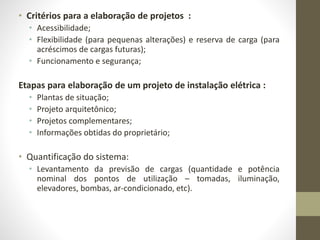

7. • Critérios para a elaboração de projetos :
• Acessibilidade;
• Flexibilidade (para pequenas alterações) e reserva de carga (para
acréscimos de cargas futuras);
• Funcionamento e segurança;
Etapas para elaboração de um projeto de instalação elétrica :
• Plantas de situação;
• Projeto arquitetônico;
• Projetos complementares;
• Informações obtidas do proprietário;
• Quantificação do sistema:
• Levantamento da previsão de cargas (quantidade e potência
nominal dos pontos de utilização – tomadas, iluminação,
elevadores, bombas, ar-condicionado, etc).

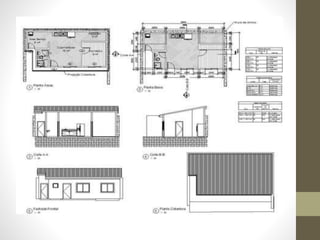

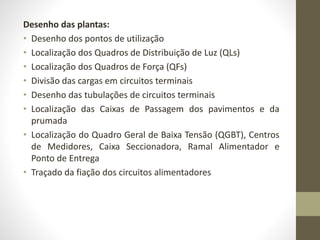

8. Desenho das plantas:
• Desenho dos pontos de utilização
• Localização dos Quadros de Distribuição de Luz (QLs)
• Localização dos Quadros de Força (QFs)
• Divisão das cargas em circuitos terminais
• Desenho das tubulações de circuitos terminais
• Localização das Caixas de Passagem dos pavimentos e da
prumada
• Localização do Quadro Geral de Baixa Tensão (QGBT), Centros
de Medidores, Caixa Seccionadora, Ramal Alimentador e
Ponto de Entrega
• Traçado da fiação dos circuitos alimentadores

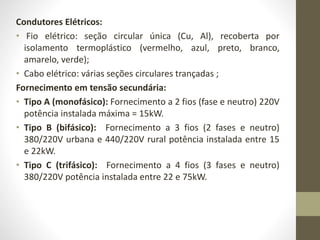

10. Condutores Elétricos:
• Fio elétrico: seção circular única (Cu, Al), recoberta por
isolamento termoplástico (vermelho, azul, preto, branco,
amarelo, verde);
• Cabo elétrico: várias seções circulares trançadas ;
Fornecimento em tensão secundária:
• Tipo A (monofásico): Fornecimento a 2 fios (fase e neutro) 220V
potência instalada máxima = 15kW.
• Tipo B (bifásico): Fornecimento a 3 fios (2 fases e neutro)
380/220V urbana e 440/220V rural potência instalada entre 15
e 22kW.
• Tipo C (trifásico): Fornecimento a 4 fios (3 fases e neutro)
380/220V potência instalada entre 22 e 75kW.

11. • Em uma instalação elétrica utilize sempre materiais de boa
qualidade, pois o barato agora pode custar caro no futuro.
• Em instalações comerciais deve-se analisar o consumo de
energia que será necessária, onde se ligado motores trifásicos,
ou se ter uma potencia maior de 75Kw deve ser ligado a uma
rede trifásica, caso não seja necessário pode ser ligado à uma
rede bifásica
• Para determinar a potência total prevista para a instalação
elétrica, é preciso realizar a previsão de cargas. E isso se faz
com o levantamento das potências (cargas) de iluminação e de
tomadas a serem instaladas.

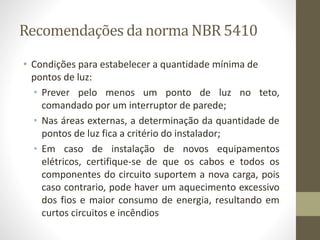

12. Recomendações da norma NBR 5410
• Condições para estabelecer a quantidade mínima de
pontos de luz:
• Prever pelo menos um ponto de luz no teto,
comandado por um interruptor de parede;
• Nas áreas externas, a determinação da quantidade de
pontos de luz fica a critério do instalador;
• Em caso de instalação de novos equipamentos
elétricos, certifique-se de que os cabos e todos os
componentes do circuito suportem a nova carga, pois
caso contrario, pode haver um aquecimento excessivo
dos fios e maior consumo de energia, resultando em
curtos circuitos e incêndios

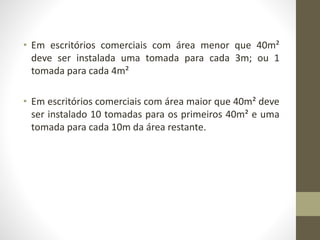

13. • Em escritórios comerciais com área menor que 40m²
deve ser instalada uma tomada para cada 3m; ou 1
tomada para cada 4m²
• Em escritórios comerciais com área maior que 40m² deve
ser instalado 10 tomadas para os primeiros 40m² e uma
tomada para cada 10m da área restante.

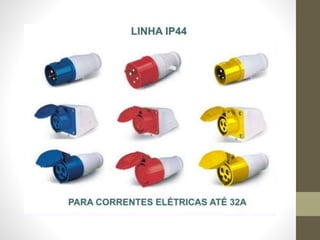

17. Circuitos
• Os circuitos elétricos são formados por uma ou mais fontes de
energia elétrica, fios condutores, um ou mais elementos de
circuito e um aparelho capaz de utilizar a energia produzida
pelo gerador.
• O circuito se torna completo quando a corrente elétrica, que
sai de um dos polos da fonte de energia, percorre todos os
componentes do circuito e fecha seu percurso no outro pólo
da fonte.

18. • VIDEO

19. Estrutura
• Eletrocalha: Destinada à condução e distribuição de fios e
cabos, sejam eles de energia, dados, voz ou imagem. Destaca-se
pela durabilidade maior, por proporcionar a segurança dos
fios e cabos. Disponível nos modelos liso ou perfurado, é
fabricada em chapa pré-zincada. Excelente opção para
ambientes internos.

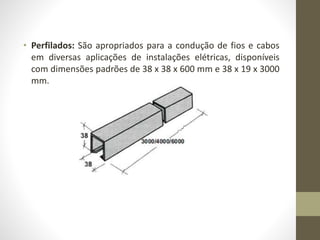

21. • Perfilados: São apropriados para a condução de fios e cabos
em diversas aplicações de instalações elétricas, disponíveis
com dimensões padrões de 38 x 38 x 600 mm e 38 x 19 x 3000
mm.

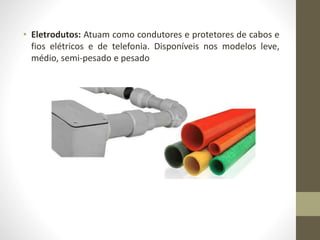

22. • Eletrodutos: Atuam como condutores e protetores de cabos e
fios elétricos e de telefonia. Disponíveis nos modelos leve,
médio, semi-pesado e pesado

23. • Condulete: São caixas fabricadas em alumínio ou PVC
desenvolvidas para aplicações em instalações elétricas
aparentes de baixa tensão.

24. Conclusão
• O objetivo da nossa apresentação era mostrar aos colegas um
pouco sobre a norma NBR 5410, como aplicar e instalar um
sistema elétrico, falar sobre as estruturas, materiais usados, e
o funcionamento de um circuito elétrico .
