Eng. Everton Moraes
Projeto Elétrico
Residencial
A importância do projeto
e os primeiros passos
Eng. Everton Moraes
Eng. Everton Moraes
Sala da Elétrica
Engenheiro Eletricista atua como Instrutor de Treinamentos há 10 anos é também criador do blog Sala da Elétrica onde veicula conteúdo da área técnica e cursos para profissionais que atuam na área da eletroeletrônica
http://www.saladaeletrica.com.br
Eng. Everton Moraes

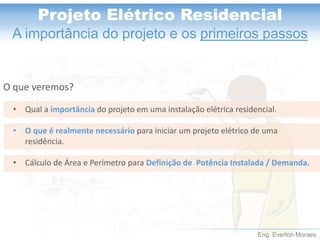

Projeto Elétrico Residencial
A importância do projeto e os primeiros passos
O que veremos?
•Qual a importânciado projeto em uma instalação elétrica residencial.
•O que é realmente necessário para iniciar um projeto elétrico de uma residência.
•Cálculo de Área e Perímetro para Definição de Potência Instalada / Demanda.
Eng. Everton Moraes

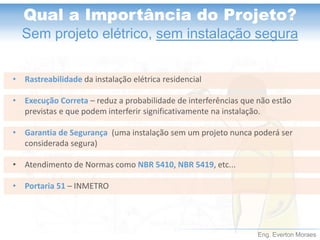

Qual a Importância do Projeto?
Sem projeto elétrico, sem instalação segura
v
•Rastreabilidadeda instalação elétrica residencial
•Execução Correta –reduz a probabilidade de interferências que não estão previstas e que podem interferir significativamente na instalação.
•Garantia de Segurança (uma instalação sem um projeto nunca poderá ser considerada segura)
•Atendimento de Normas como NBR 5410, NBR 5419, etc...
•Portaria 51 –INMETRO
Eng. Everton Moraes
Rastreabilidade
Eng. Everton Moraes

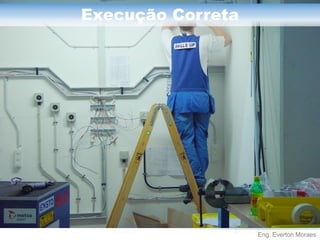

Execução Correta
Eng. Everton Moraes

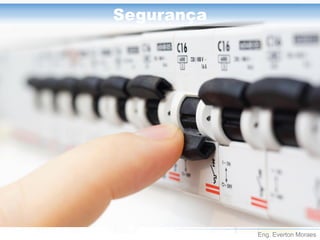

Segurança
Eng. Everton Moraes
Cumprimento das Normas
Eng. Everton Moraes

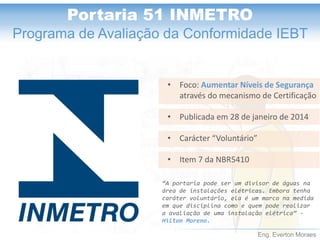

Portaria 51 INMETRO
Programa de Avaliação da Conformidade IEBT
•Foco: Aumentar Níveis de Segurança através do mecanismo de Certificação
•Publicada em 28 de janeiro de 2014
•Carácter “Voluntário”
•Item 7 da NBR5410
“A portaria pode ser um divisor de águas na área de instalações elétricas. Embora tenha caráter voluntário, ela é um marco na medida em que disciplina como e quem pode realizar a avaliação de uma instalação elétrica” - Hilton Moreno.
Eng. Everton Moraes

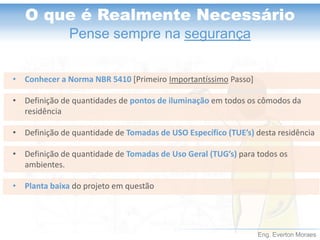

O que é Realmente Necessário
Pense sempre na segurança
•Conhecer a Norma NBR 5410[Primeiro ImportantíssimoPasso]
•Definição de quantidades de pontos de iluminação em todos os cômodos da residência
•Definição de quantidade de Tomadas de USO Específico (TUE’s) desta residência
•Definição de quantidade de Tomadas de Uso Geral (TUG’s) para todos os ambientes.
•Planta baixa do projeto em questão
Eng. Everton Moraes

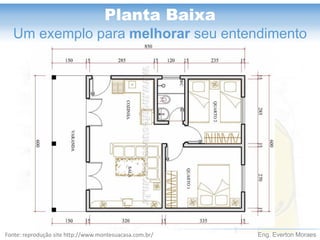

Planta Baixa
Um exemplo para melhorarseu entendimento
Fonte: reprodução site http://www.montesuacasa.com.br/
Eng. Everton Moraes

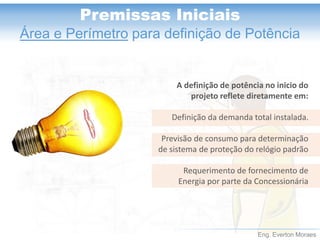

Premissas Iniciais
Área e Perímetropara definição de Potência
A definição de potência no inicio do projeto reflete diretamente em:
Definição da demanda total instalada.
Previsão de consumo para determinação de sistema de proteção do relógio padrão
Requerimento de fornecimento de Energia por parte da Concessionária
Eng. Everton Moraes

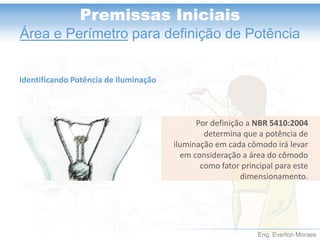

Premissas Iniciais
Área e Perímetropara definição de Potência
Por definição a NBR 5410:2004 determina que a potência de iluminação em cada cômodo irá levar em consideração a área do cômodo como fator principal para este dimensionamento.
Identificando Potência de Iluminação
Eng. Everton Moraes

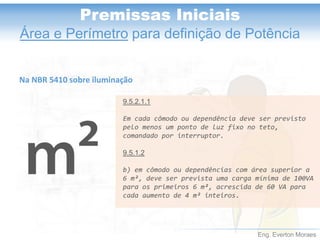

Premissas Iniciais
Área e Perímetropara definição de Potência
9.5.2.1.1
Em cada cômodo ou dependência deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor.
9.5.1.2
b) em cômodo ou dependências com área superior a 6 m², deve ser prevista uma carga mínima de 100VA para os primeiros 6 m², acrescida de 60 VA para cada aumento de 4 m² inteiros.
Na NBR 5410 sobre iluminação
Eng. Everton Moraes

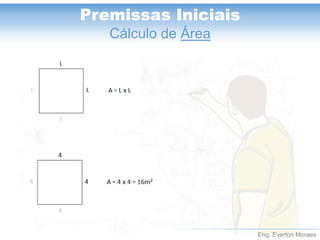

Premissas Iniciais
Cálculo de Área
Eng. Everton Moraes

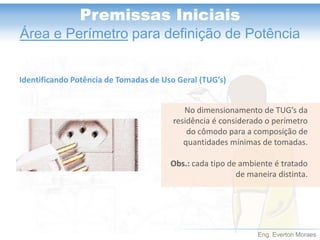

Premissas Iniciais
Área e Perímetropara definição de Potência
No dimensionamento de TUG’sda residência é considerado o perímetro do cômodo para acomposição de quantidades mínimas de tomadas.
Obs.: cada tipo de ambiente é tratado de maneira distinta.
Identificando Potência de Tomadas de Uso Geral (TUG’s)
Eng. Everton Moraes

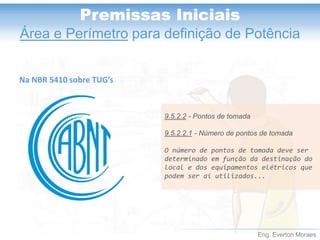

Premissas Iniciais
Área e Perímetropara definição de Potência
9.5.2.2-Pontos de tomada
9.5.2.2.1-Número de pontos de tomada
O número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados...
Na NBR 5410 sobre TUG’s
Eng. Everton Moraes

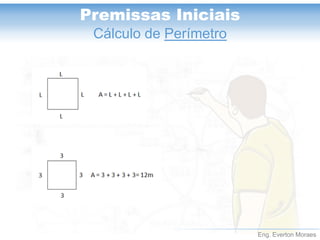

Premissas Iniciais
Cálculo de Perímetro
Eng. Everton Moraes
Nosso Exemplo:
Área e Perímetro LHSala2,703,208,6411,80Dimensões (m) CômodoÁrea (m²)Perímetro (m)
Eng. Everton Moraes

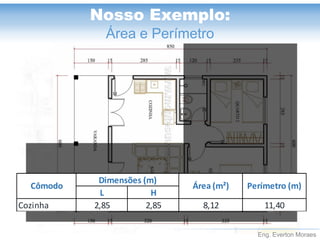

Nosso Exemplo:
Área e Perímetro LHCozinha2,852,858,1211,40CômodoDimensões (m) Área (m²)Perímetro (m)
Eng. Everton Moraes

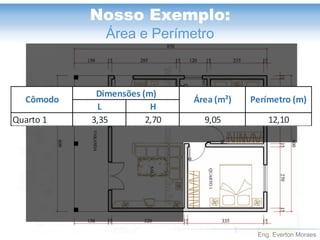

Nosso Exemplo:
Área e Perímetro LHQuarto 13,352,709,0512,10CômodoDimensões (m) Área (m²)Perímetro (m)
Eng. Everton Moraes

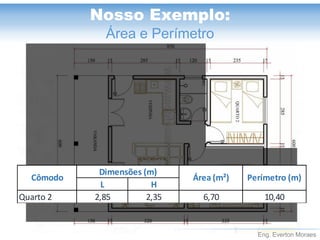

Nosso Exemplo:
Área e Perímetro LHQuarto 22,852,356,7010,40CômodoDimensões (m) Área (m²)Perímetro (m)
Eng. Everton Moraes

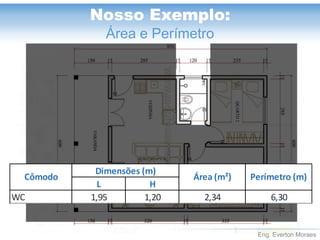

Nosso Exemplo:
Área e Perímetro LHWC1,951,202,346,30CômodoDimensões (m) Área (m²)Perímetro (m)
Eng. Everton Moraes

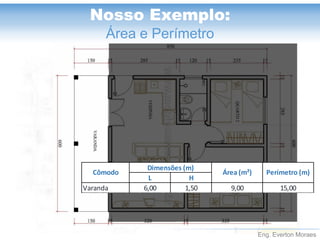

Nosso Exemplo:
Área e PerímetroLHVaranda6,001,509,0015,00CômodoDimensões (m) Área (m²)Perímetro (m)
Eng. Everton Moraes

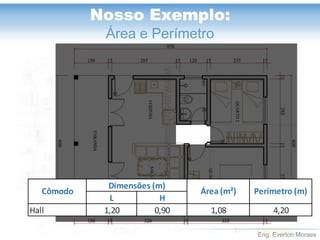

Nosso Exemplo:
Área e Perímetro LHHall1,200,901,084,20CômodoDimensões (m) Área (m²)Perímetro (m)
Eng. Everton Moraes

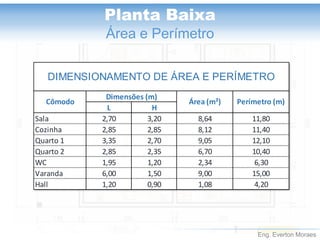

L H
Sala 2,70 3,20 8,64 11,80
Cozinha 2,85 2,85 8,12 11,40
Quarto 1 3,35 2,70 9,05 12,10
Quarto 2 2,85 2,35 6,70 10,40
WC 1,95 1,20 2,34 6,30
Varanda 6,00 1,50 9,00 15,00
Hall 1,20 0,90 1,08 4,20
Dimensões (m)
Cômodo Área (m²) Perímetro (m)
DIMENSIONAMENTO DE ÁREA E PERÍMETRO
Planta Baixa
Área e Perímetro
Eng. Everton Moraes

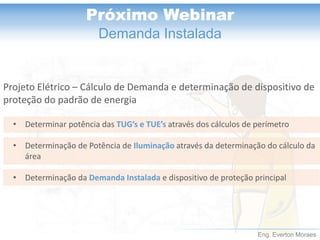

Próximo Webinar
Demanda Instalada
Projeto Elétrico –Cálculo de Demanda e determinação de dispositivo de proteção do padrão de energia
•Determinar potência das TUG’se TUE’satravés dos cálculos de perímetro
•Determinação de Potência deIluminaçãoatravés da determinação do cálculo da área
•Determinação da Demanda Instalada e dispositivo de proteção principal
Eng. Everton Moraes
Eng. Everton Moraes
Sala da Elétrica
DÚVIDAS
?????
http://www.saladaeletrica.com.br
