Este documento fornece um resumo da história e técnicas da fotografia pinhole. Começando com as origens da câmara escura na Antiguidade, descreve os principais desenvolvimentos técnicos até as primeiras fotografias de Niepce e Daguerre. Também explica como construir câmaras pinhole artesanais ou adaptá-las a máquinas SLR e apresenta exemplos atuais deste estilo de fotografia.

1. Fotografia Pinhole
Miguel Fonseca nº 53109
2012/2013
UTAD - Universidade de Trás - os - Montes e Alto Douro
Comunicação e Multimédia
Historia das Artes Visuais e Contemporâneas
Docente: Pedro Rosário

2. Introdução
A fotografia pinhole está na base de tudo o que é fotografia, uma caixa com um
orifício num dos lados que recebe luz através desse orifício e que projecta uma
imagem do que o rodeia numa parede ou ecrã.
Para fazer este tipo de fotografia, apesar de ser possível também utilizar uma
maquina SLR, usa-se uma caixa ou uma lata, em que o interior seja isolado da
luz, para fazer de câmara, e em vez de uma objectiva tem um buraco feito com
uma agulha que serve de lente e obturador.
Daí, para alem de fotografia pinhole, ser também chamado fotografia buraco de
agulha.

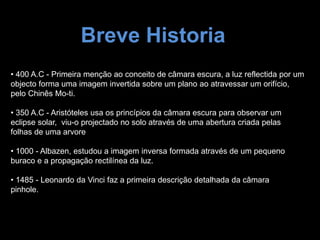

3. Breve Historia
• 400 A.C - Primeira menção ao conceito de câmara escura, a luz reflectida por um
objecto forma uma imagem invertida sobre um plano ao atravessar um orifício,
pelo Chinês Mo-ti.
• 350 A.C - Aristóteles usa os princípios da câmara escura para observar um
eclipse solar, viu-o projectado no solo através de uma abertura criada pelas
folhas de uma arvore
• 1000 - Albazen, estudou a imagem inversa formada através de um pequeno
buraco e a propagação rectilínea da luz.
• 1485 - Leonardo da Vinci faz a primeira descrição detalhada da câmara
pinhole.

4. • 1545 - Gemma Frisius fez a primeira ilustração de uma câmara escura onde
mostra como viu o eclipse solar de 1544
• 1620 - Kepler inventa a primeira câmara escura portátil
• Finais sec. XVII - A câmara escura inventada por Kepler era utilizada
como acessório para os pintores fazerem os seus quadros .
Ilustração feita por Gemma Frisius em 1545
Ilustração da câmara escura inventada por Kepler em 1620

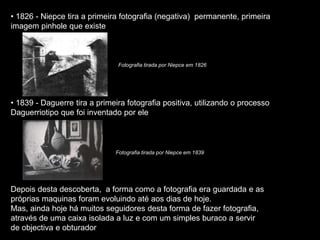

5. • 1826 - Niepce tira a primeira fotografia (negativa) permanente, primeira
imagem pinhole que existe
• 1839 - Daguerre tira a primeira fotografia positiva, utilizando o processo
Daguerriotipo que foi inventado por ele
Depois desta descoberta, a forma como a fotografia era guardada e as
próprias maquinas foram evoluindo até aos dias de hoje.
Mas, ainda hoje há muitos seguidores desta forma de fazer fotografia,
através de uma caixa isolada a luz e com um simples buraco a servir
de objectiva e obturador
Fotografia tirada por Niepce em 1826
Fotografia tirada por Niepce em 1839

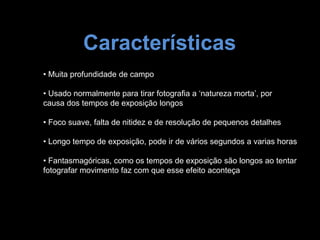

6. Características
• Muita profundidade de campo
• Usado normalmente para tirar fotografia a ‘natureza morta’, por
causa dos tempos de exposição longos
• Foco suave, falta de nitidez e de resolução de pequenos detalhes
• Longo tempo de exposição, pode ir de vários segundos a varias horas
• Fantasmagóricas, como os tempos de exposição são longos ao tentar
fotografar movimento faz com que esse efeito aconteça

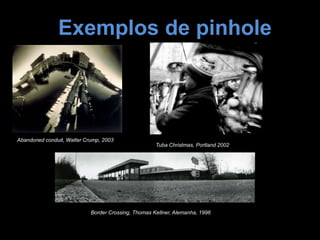

7. Exemplos de pinhole
Abandoned conduit, Walter Crump, 2003
Border Crossing, Thomas Kellner, Alemanha, 1996
Tuba Christmas, Portland 2002

8. Mother and Child, Peter Danahoe, 1993
Georde L Smith
Central park, James C.Romeo, 1985

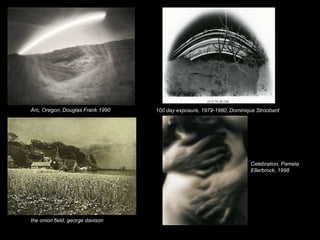

9. Arc, Oregon, Douglas Frank 1990
the onion field, george davison
100 day exposure, 1979-1980, Dominique Stroobant
Celebration, Pamela
Ellerbrock, 1998

10. La mia Finestra, Paolo Gioli, 1969 Dachau Concentration Camp, Patricia Carew, 2000
d'apres Juan Sanchez Cotan, Mieko Tadokoro, 2005 new jersey, 1995, James C.Romeo

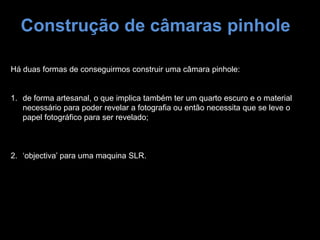

11. Construção de câmaras pinhole
Há duas formas de conseguirmos construir uma câmara pinhole:
1. de forma artesanal, o que implica também ter um quarto escuro e o material
necessário para poder revelar a fotografia ou então necessita que se leve o
papel fotográfico para ser revelado;
2. ‘objectiva’ para uma maquina SLR.

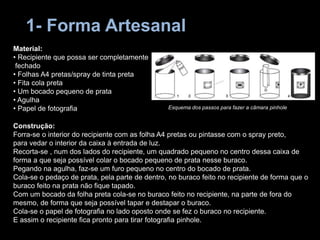

12. 1- Forma Artesanal
Material:
• Recipiente que possa ser completamente
fechado
• Folhas A4 pretas/spray de tinta preta
• Fita cola preta
• Um bocado pequeno de prata
• Agulha
• Papel de fotografia
Construção:
Forra-se o interior do recipiente com as folha A4 pretas ou pintasse com o spray preto,
para vedar o interior da caixa à entrada de luz.
Recorta-se , num dos lados do recipiente, um quadrado pequeno no centro dessa caixa de
forma a que seja possível colar o bocado pequeno de prata nesse buraco.
Pegando na agulha, faz-se um furo pequeno no centro do bocado de prata.
Cola-se o pedaço de prata, pela parte de dentro, no buraco feito no recipiente de forma que o
buraco feito na prata não fique tapado.
Com um bocado da folha preta cola-se no buraco feito no recipiente, na parte de fora do
mesmo, de forma que seja possível tapar e destapar o buraco.
Cola-se o papel de fotografia no lado oposto onde se fez o buraco no recipiente.
E assim o recipiente fica pronto para tirar fotografia pinhole.
Esquema dos passos para fazer a câmara pinhole

13. Exemplos de câmaras pinhole artesanais

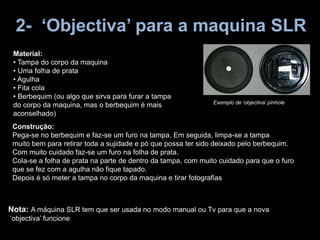

14. 2- ‘Objectiva’ para a maquina SLR
Material:
• Tampa do corpo da maquina
• Uma folha de prata
• Agulha
• Fita cola
• Berbequim (ou algo que sirva para furar a tampa
do corpo da maquina, mas o berbequim é mais
aconselhado)
Construção:
Pega-se no berbequim e faz-se um furo na tampa. Em seguida, limpa-se a tampa
muito bem para retirar toda a sujidade e pó que possa ter sido deixado pelo berbequim.
Com muito cuidado faz-se um furo na folha de prata.
Cola-se a folha de prata na parte de dentro da tampa, com muito cuidado para que o furo
que se fez com a agulha não fique tapado.
Depois é só meter a tampa no corpo da maquina e tirar fotografias
Nota: A máquina SLR tem que ser usada no modo manual ou Tv para que a nova
‘objectiva’ funcione
Exemplo de ‘objectiva’ pinhole

15. Curiosidade
• Mica Costa-Grande (Amilcar Carvalho) deve ser provavelmente o artista pinhole
português mais conhecido da actualidade. Ele nasceu na cidade de Barcelos, mas agora
vive no mundo.
Ele esteve inserido num projecto que foi tirar fotografias pinhole do continente brasileiro,
mas essas fotografia foram tiradas através do seu autocarro, que foi modificado de
propósito para o efeito.
Amilcar Carvalho a mulher e o
seu autocarro de trabalho
Exemplo de uma fotografia tirada
por Mica Costa-Grande
Estrutura interna do autocarro

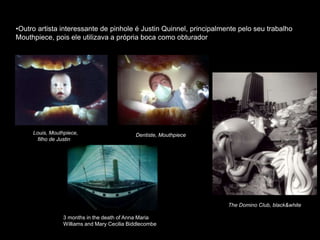

16. •Outro artista interessante de pinhole é Justin Quinnel, principalmente pelo seu trabalho
Mouthpiece, pois ele utilizava a própria boca como obturador
Louis, Mouthpiece,
filho de Justin
Dentiste, Mouthpiece
The Domino Club, black&white
3 months in the death of Anna Maria
Williams and Mary Cecilia Biddlecombe

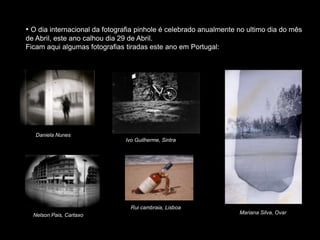

17. • O dia internacional da fotografia pinhole é celebrado anualmente no ultimo dia do mês
de Abril, este ano calhou dia 29 de Abril.
Ficam aqui algumas fotografias tiradas este ano em Portugal:
Daniela Nunes
Ivo Guilherme, Sintra
Mariana Silva, Ovar
Nelson Pais, Cartaxo
Rui cambraia, Lisboa

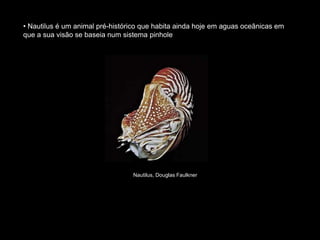

18. • Nautilus é um animal pré-histórico que habita ainda hoje em aguas oceânicas em
que a sua visão se baseia num sistema pinhole
Nautilus, Douglas Faulkner

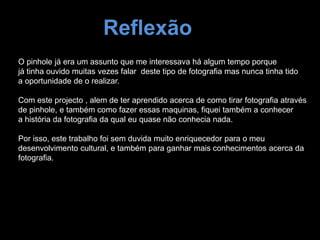

19. Reflexão
O pinhole já era um assunto que me interessava há algum tempo porque
já tinha ouvido muitas vezes falar deste tipo de fotografia mas nunca tinha tido
a oportunidade de o realizar.
Com este projecto , alem de ter aprendido acerca de como tirar fotografia através
de pinhole, e também como fazer essas maquinas, fiquei também a conhecer
a história da fotografia da qual eu quase não conhecia nada.
Por isso, este trabalho foi sem duvida muito enriquecedor para o meu
desenvolvimento cultural, e também para ganhar mais conhecimentos acerca da
fotografia.

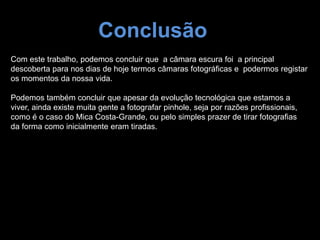

20. Conclusão
Com este trabalho, podemos concluir que a câmara escura foi a principal
descoberta para nos dias de hoje termos câmaras fotográficas e podermos registar
os momentos da nossa vida.
Podemos também concluir que apesar da evolução tecnológica que estamos a
viver, ainda existe muita gente a fotografar pinhole, seja por razões profissionais,
como é o caso do Mica Costa-Grande, ou pelo simples prazer de tirar fotografias
da forma como inicialmente eram tiradas.

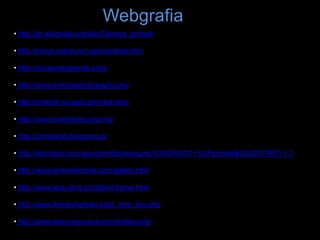

21. Webgrafia
