1. Operação Urbana Vila Sônia Prefeitura do Município de São Paulo Secretaria Municipal de Planejamento – SEMPLA Assessoria Técnica de Operações Urbanas - ATOU São Paulo Dezembro de 2007

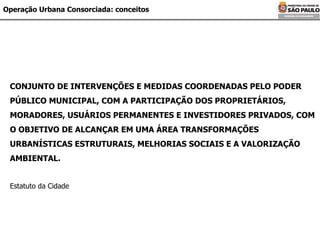

2. Operação Urbana Consorciada: conceitos CONJUNTO DE INTERVENÇÕES E MEDIDAS COORDENADAS PELO PODER PÚBLICO MUNICIPAL, COM A PARTICIPAÇÃO DOS PROPRIETÁRIOS, MORADORES, USUÁRIOS PERMANENTES E INVESTIDORES PRIVADOS, COM O OBJETIVO DE ALCANÇAR EM UMA ÁREA TRANSFORMAÇÕES URBANÍSTICAS ESTRUTURAIS, MELHORIAS SOCIAIS E A VALORIZAÇÃO AMBIENTAL. Estatuto da Cidade

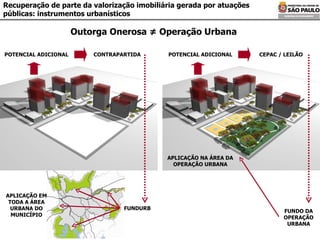

3. Recuperação de parte da valorização imobiliária gerada por atuações públicas: instrumentos urbanísticos Outorga Onerosa ≠ Operação Urbana POTENCIAL ADICIONAL CONTRAPARTIDA FUNDURB APLICAÇÃO EM TODA A ÁREA URBANA DO MUNICÍPIO POTENCIAL ADICIONAL CEPAC / LEILÃO FUNDO DA OPERAÇÃO URBANA APLICAÇÃO NA ÁREA DA OPERAÇÃO URBANA

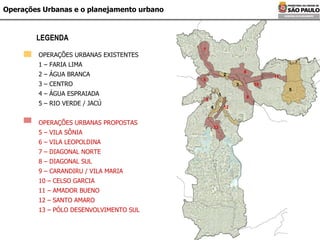

4. Operações Urbanas e o planejamento urbano LEGENDA OPERAÇÕES URBANAS EXISTENTES 1 – FARIA LIMA 2 – ÁGUA BRANCA 3 – CENTRO 4 – ÁGUA ESPRAIADA 5 – RIO VERDE / JACÚ OPERAÇÕES URBANAS PROPOSTAS 5 – VILA SÔNIA 6 – VILA LEOPOLDINA 7 – DIAGONAL NORTE 8 – DIAGONAL SUL 9 – CARANDIRU / VILA MARIA 10 – CELSO GARCIA 11 – AMADOR BUENO 12 – SANTO AMARO 13 – PÓLO DESENVOLVIMENTO SUL 1 2 3 4 5 6 7 8 9 10 11 5 12 13

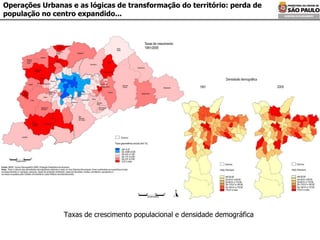

5. Operações Urbanas e as lógicas de transformação do território: perda de população no centro expandido... Taxas de crescimento populacional e densidade demográfica

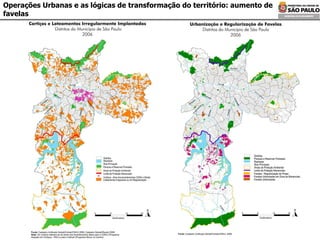

6. Operações Urbanas e as lógicas de transformação do território: aumento de favelas

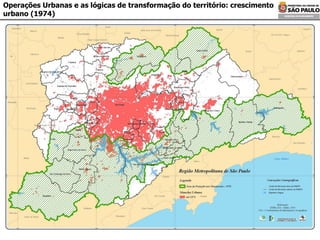

7. Operações Urbanas e as lógicas de transformação do território: crescimento urbano (1974)

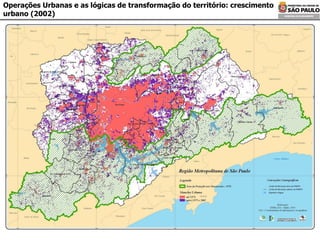

8. Operações Urbanas e as lógicas de transformação do território: crescimento urbano (2002)

9. Operações Urbanas: primeiro objetivo geral Alternativa à tendência: expansão da área urbana e consumo de solo urbano + Especialização / elitização e esvaziamento das áreas centrais

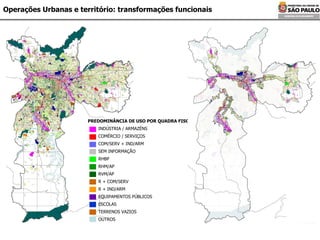

10. Operações Urbanas e território: transformações funcionais SEM INFORMAÇÃO INDÚSTRIA / ARMAZÉNS COMÉRCIO / SERVIÇOS COM/SERV + IND/ARM RHBP RHM/AP RVM/AP R + COM/SERV R + IND/ARM EQUIPAMENTOS PÚBLICOS ESCOLAS TERRENOS VAZIOS PREDOMINÂNCIA DE USO POR QUADRA FISCAL OUTROS

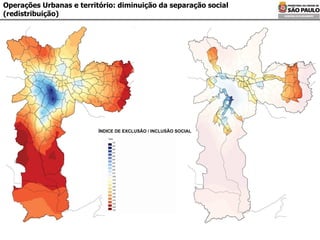

11. Operações Urbanas e território: diminuição da separação social (redistribuição) ÍNDICE DE EXCLUSÃO / INCLUSÃO SOCIAL

12. Operação Urbana Vila Sônia: território e contexto

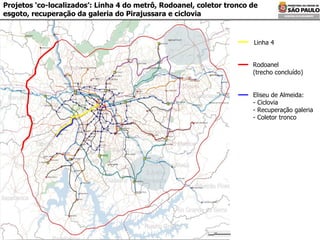

16. Projetos ‘co-localizados’: Linha 4 do metrô, Rodoanel, coletor tronco de esgoto, recuperação da galeria do Pirajussara e ciclovia Eliseu de Almeida: - Ciclovia - Recuperação galeria - Coletor tronco Linha 4 Rodoanel (trecho concluído)

17. Estrutura urbana e morfologia: relevo

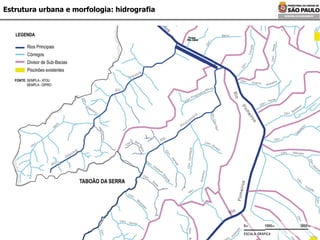

18. Estrutura urbana e morfologia: hidrografia

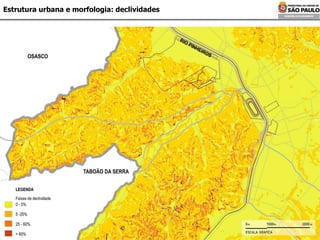

19. Estrutura urbana e morfologia: declividades

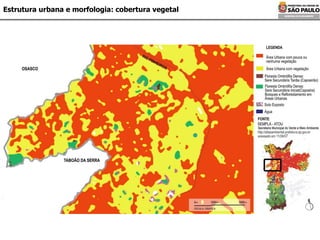

20. Estrutura urbana e morfologia: cobertura vegetal

21. Classes de rendimento nominal mensal da pessoa responsável pelo domicílio: 1991

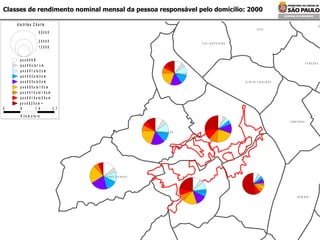

22. Classes de rendimento nominal mensal da pessoa responsável pelo domicílio : 2000

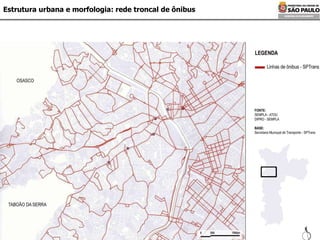

23. Estrutura urbana e morfologia: rede troncal de ônibus

24. Plano Integrado de Transportes Urbanos: 2025

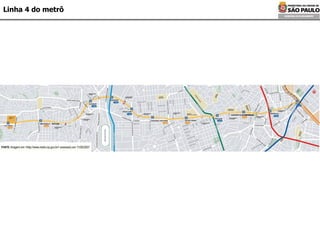

25. Linha 4 do metrô

26. Pátio de manobras Vila Sônia

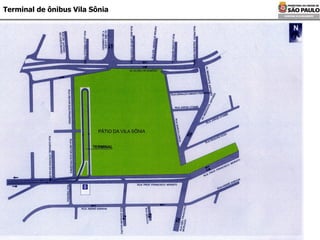

27. Terminal de ônibus Vila Sônia

28. Terminal de ônibus Morumbi

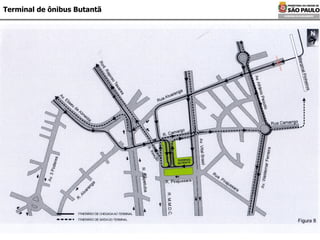

29. Terminal de ônibus Butantã

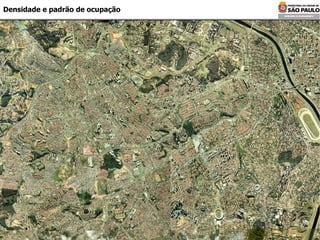

30. Densidade e padrão de ocupação

31. Bairros residenciais de baixa densidade Zona exclusivamente residencial Foto: Arquivo SEMPLA/ATOU

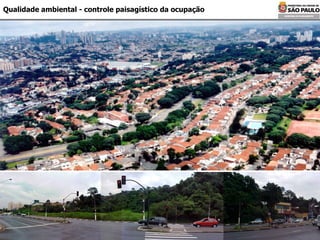

32. Qualidade ambiental - controle paisagístico da ocupação

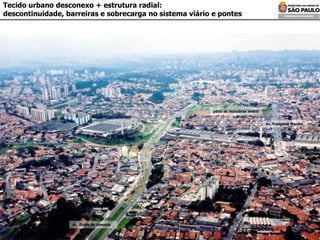

33. Tecido urbano desconexo + estrutura radial: descontinuidade, barreiras e sobrecarga no sistema viário e pontes Av. Eliseu de Almeida pátio de manobras metrô Av. Francisco Morato

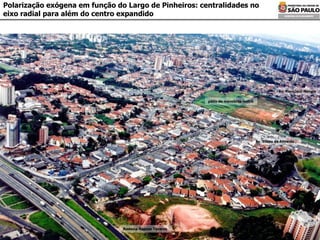

34. Polarização exógena em função do Largo de Pinheiros : centralidades no eixo radial para além do centro expandido Av. Eliseu de Almeida pátio de manobras metrô Av. Francisco Morato Rodovia Raposo Tavares

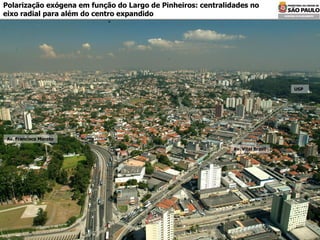

35. Polarização exógena em função do Largo de Pinheiros : centralidades no eixo radial para além do centro expandido USP Av. Francisco Morato Av. Vital Brasil

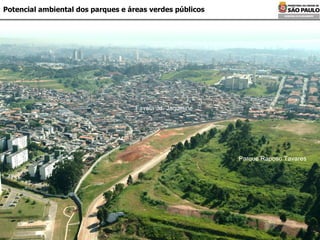

36. Potencial ambiental dos parques e áreas verdes públicos Parque Raposo Tavares Favela Jd. Jaqueline

37. Operação Urbana Vila Sônia: projeto (Priou)

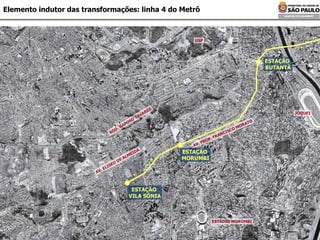

38. Elemento indutor das transformações: linha 4 do Metrô JÓQUEI ESTÁDIO MORUMBI AV. PROF. FRANCISCO MORATO AV. ELISEU DE ALMEIDA ROD. RAPOSO TAVARES USP ESTAÇÃO MORUMBI ESTAÇÃO BUTANTÃ ESTAÇÃO VILA SÔNIA

39. Proposta: implantação geral

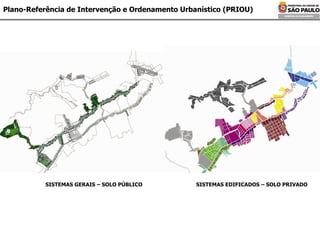

40. Plano-Referência de Intervenção e Ordenamento Urbanístico (PRIOU) SISTEMAS GERAIS – SOLO PÚBLICO SISTEMAS EDIFICADOS – SOLO PRIVADO

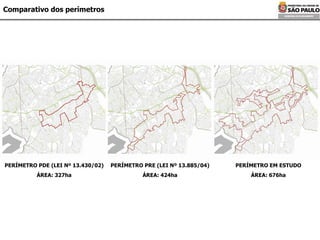

41. Comparativo dos perímetros PERÍMETRO PDE (LEI Nº 13.430/02) ÁREA: 327ha PERÍMETRO PRE (LEI Nº 13.885/04) ÁREA: 424ha PERÍMETRO EM ESTUDO ÁREA: 676ha

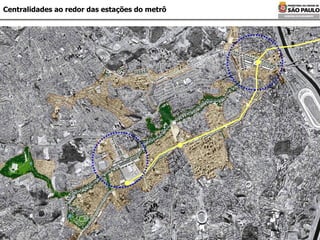

42. Centralidades ao redor das estações do metrô

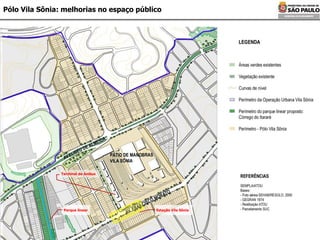

43. Pólo Vila Sônia: melhorias no espaço público Estação Vila Sônia Terminal de ônibus Parque linear

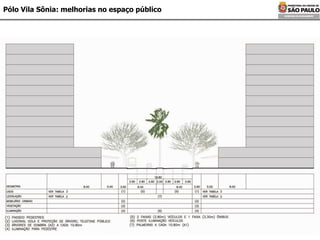

44. Pólo Vila Sônia: melhorias no espaço público

45. Pólo Vila Sônia: pátio de manobras em construção (set/2006)

46. Estação Butantã Terminal de ônibus Pólo Vital Brasil: melhorias no espaço público

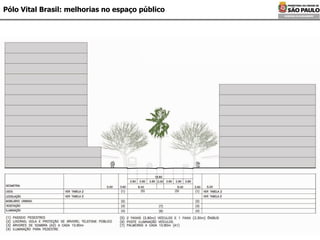

47. Pólo Vital Brasil: melhorias no espaço público

48. Melhoria da acessibilidade

49. Melhoria da acessibilidade: transposição norte-sul

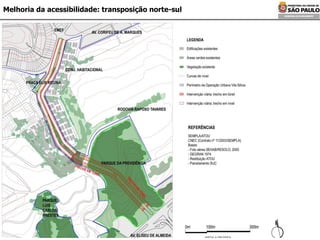

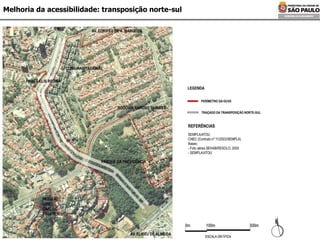

50. Melhoria da acessibilidade: transposição norte-sul

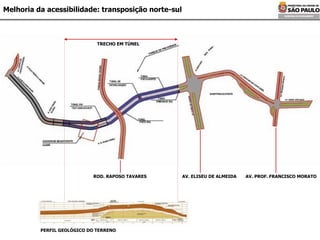

51. Melhoria da acessibilidade: transposição norte-sul AV. PROF. FRANCISCO MORATO AV. ELISEU DE ALMEIDA ROD. RAPOSO TAVARES TRECHO EM TÚNEL PERFIL GEOLÓGICO DO TERRENO

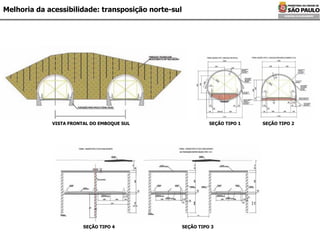

52. Melhoria da acessibilidade: transposição norte-sul VISTA FRONTAL DO EMBOQUE SUL SEÇÃO TIPO 4 SEÇÃO TIPO 3 SEÇÃO TIPO 1 SEÇÃO TIPO 2

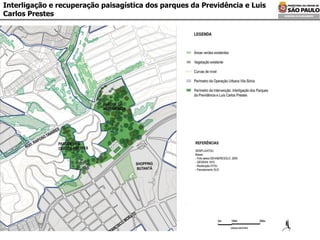

53. Interligação e recuperação paisagística dos parques da Previdência e Luis Carlos Prestes

54. Recuperação funcional e paisagística de vias estruturais radiais

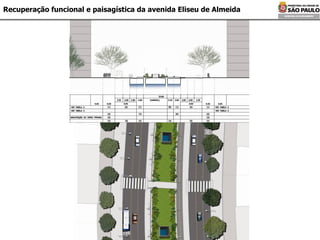

55. Recuperação funcional e paisagística da avenida Eliseu de Almeida

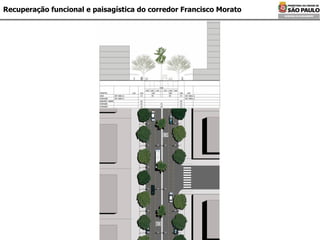

56. Recuperação funcional e paisagística do corredor Francisco Morato

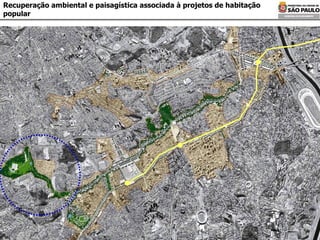

57. Recuperação ambiental e paisagística associada à projetos de habitação popular

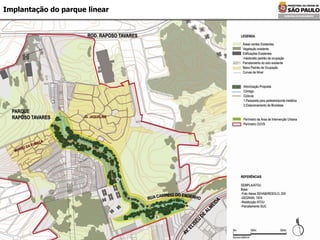

58. Implantação do parque linear

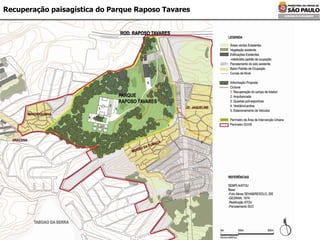

59. Recuperação paisagística do Parque Raposo Tavares

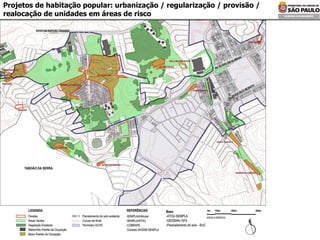

60. Projetos de habitação popular: urbanização / regularização / provisão / realocação de unidades em áreas de risco

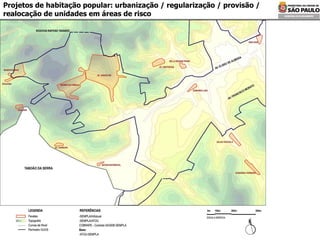

61. Projetos de habitação popular: urbanização / regularização / provisão / realocação de unidades em áreas de risco

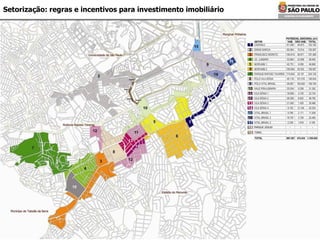

62. Setorização: regras e incentivos para investimento imobiliário

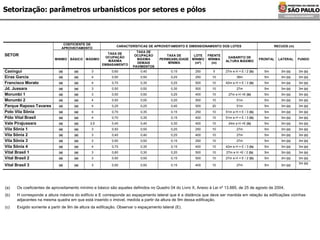

63. Setorização: parâmetros urbanísticos por setores e pólos Os coeficientes de aproveitamento mínimo e básico são aqueles definidos no Quadro 04 do Livro X, Anexo à Lei nº 13.885, de 25 de agosto de 2004. H corresponde a altura máxima do edifício e E corresponde ao espaçamento lateral que é a distância que deve ser mantida em relação às edificações vizinhas adjacentes na mesma quadra em que está inserido o imóvel, medida a partir da altura de 9m dessa edificação. Exigido somente a partir de 9m de altura da edificação. Observar o espaçamento lateral (E).

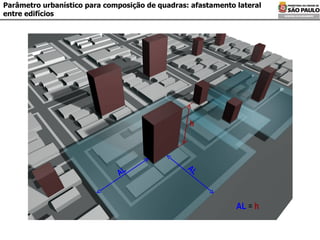

64. Parâmetro urbanístico para composição de quadras: afastamento lateral entre edifícios AL AL h AL = h

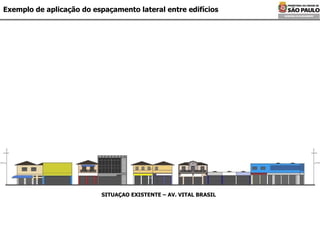

65. SITUAÇÃO EXISTENTE – AV. VITAL BRASIL Exemplo de aplicação do espaçamento lateral entre edifícios

66. H E SIMULAÇÃO 1 – AV. VITAL BRASIL E = H / 3 Onde: H = altura máxima do edifício E = espaçamento lateral entre torres (acima de 9m) Exemplo de aplicação do espaçamento lateral entre edifícios

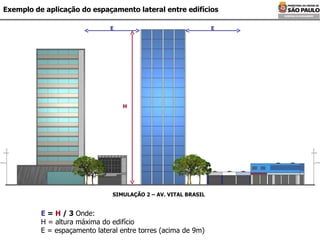

67. H E E SIMULAÇÃO 2 – AV. VITAL BRASIL E = H / 3 Onde: H = altura máxima do edifício E = espaçamento lateral entre torres (acima de 9m) Exemplo de aplicação do espaçamento lateral entre edifícios

68. 50% da área do terreno destinada a praça (lote mínimo de 2.000m²) Bônus de 100% desta área como não computável Exemplo de incentivo para criação de espaço público

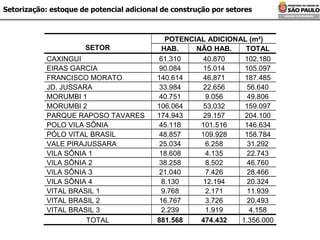

69. Setorização: estoque de potencial adicional de construção por setores

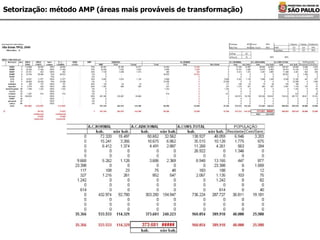

70. Setorização: método AMP (áreas mais prováveis de transformação)

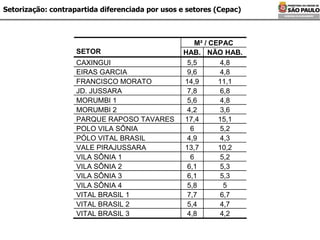

71. Setorização: contrapartida diferenciada por usos e setores (Cepac)

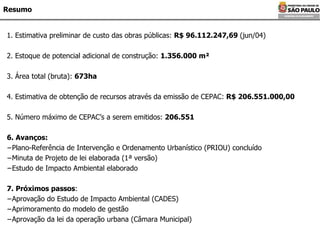

72. Resumo 1. Estimativa preliminar de custo das obras públicas: R$ 96.112.247,69 (jun/04) 2. Estoque de potencial adicional de construção: 1.356.000 m² 3. Área total (bruta): 673ha 4. Estimativa de obtenção de recursos através da emissão de CEPAC: R$ 206.551.000,00 5. Número máximo de CEPAC’s a serem emitidos: 206.551 6. Avanços: Plano-Referência de Intervenção e Ordenamento Urbanístico (PRIOU) concluído Minuta de Projeto de lei elaborada (1ª versão) Estudo de Impacto Ambiental elaborado 7. Próximos passos : Aprovação do Estudo de Impacto Ambiental (CADES) Aprimoramento do modelo de gestão Aprovação da lei da operação urbana (Câmara Municipal)

73. Ficha Técnica Coordenação geral: José Geraldo Martins de Oliveira (2005–2007) José Magalhães Jr. (2001–2005) Coordenação Técnica: Pedro M. Rivaben Sales (2001-2007) Análise e proposta urbanística: Daniel Todtmann Montandon (2001-2007) Márcia Halluli Menneh (2002–2004) Dados TPCL: Paulo Rapoport Pesquisa e produção gráfica: Adélia Midori Yamasaki (2007) Ana Carolina de A. Trugillo (2005-2006) Anateresa Rizzuto de O. (2003) Camila D. S. Forcellini (2005-2007) Elenice Souza Lima Teixeira (2006-2007) Fernanda Maria Lucchesi (2002) Fernanda R. Dutra (2003) Igor Cortinove (2002-2003) Joyce Reis F. S. (2005-2006) Luciano Cartegni (2004-2005) Renata Cristóvão Ferretti (2003-2004) Santiago d’Ávila (2004) Tatiana R. Antonelli (2004-2005) Apoio administrativo: Teresinha D. Machado (2001-2007) Lilian Amaral (2006-2007) Consultoria imobiliário-financeira: H. Ricardo Barbara - FESPSP (2002-2004) Subsídio para elaboração do Plano-Referência de Intervenção e Ordenação Urbanística – PRIOU: CNEC e Vigliecca (2004) Elaboração do Estudo de Impacto Ambiental: COBRAPE (2006-2007)
