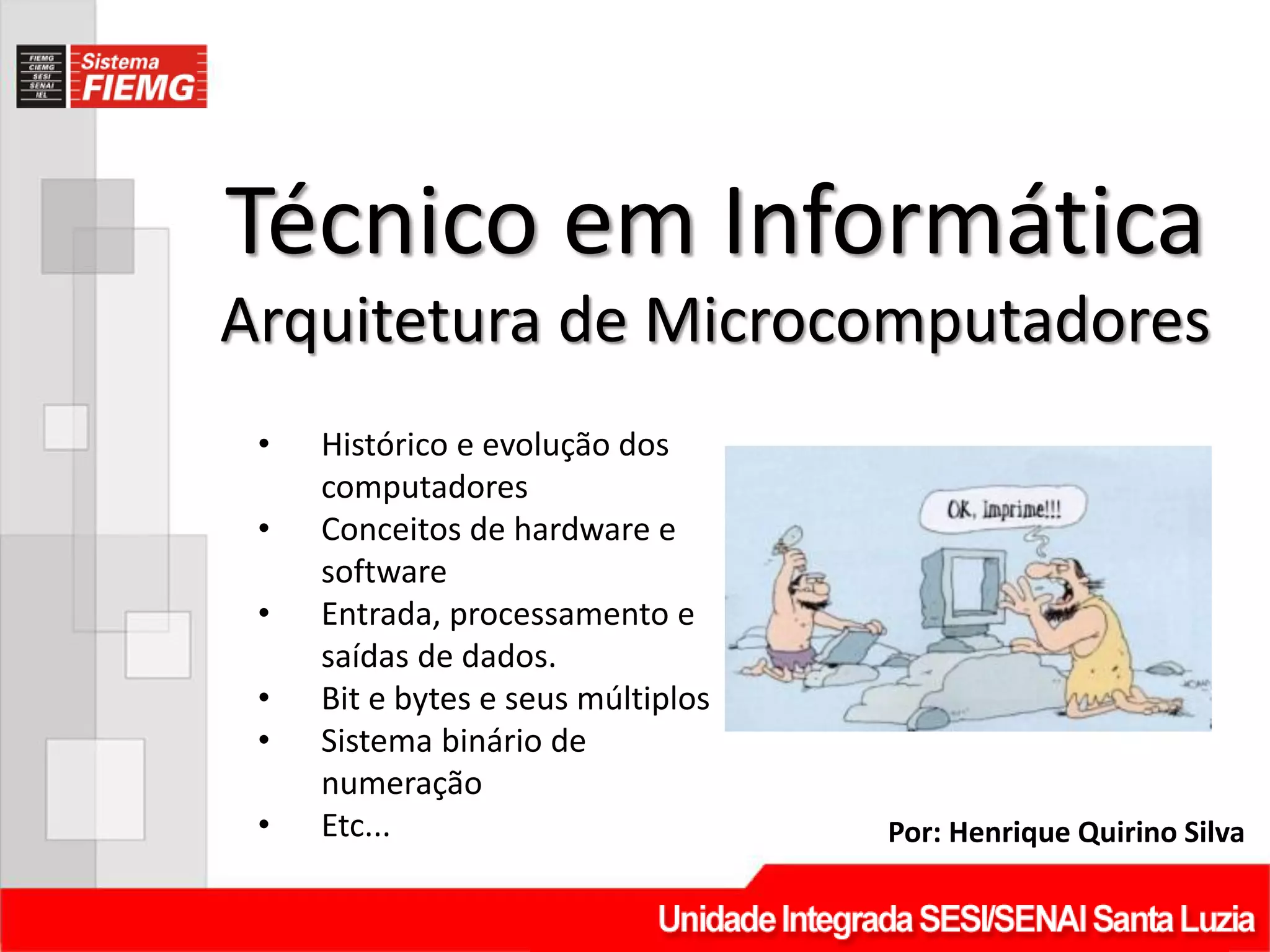

1. Técnico em Informática
Por: Henrique Quirino Silva
Arquitetura de Microcomputadores
• Histórico e evolução dos
computadores
• Conceitos de hardware e
software
• Entrada, processamento e
saídas de dados.
• Bit e bytes e seus múltiplos
• Sistema binário de
numeração
• Etc...

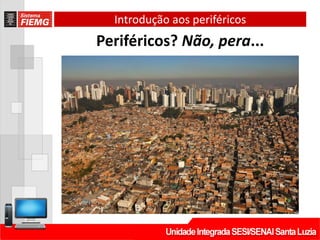

2. Introdução aos periféricos
Periféricos? Não, pera...

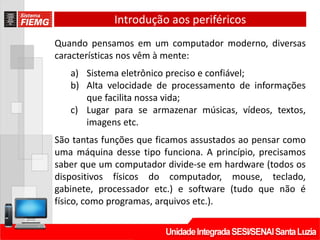

3. Introdução aos periféricos
Quando pensamos em um computador moderno, diversas
características nos vêm à mente:
a) Sistema eletrônico preciso e confiável;
b) Alta velocidade de processamento de informações
que facilita nossa vida;
c) Lugar para se armazenar músicas, vídeos, textos,
imagens etc.
São tantas funções que ficamos assustados ao pensar como
uma máquina desse tipo funciona. A princípio, precisamos
saber que um computador divide-se em hardware (todos os
dispositivos físicos do computador, mouse, teclado,
gabinete, processador etc.) e software (tudo que não é
físico, como programas, arquivos etc.).

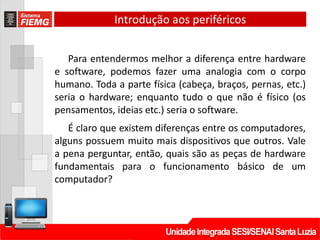

4. Introdução aos periféricos
Para entendermos melhor a diferença entre hardware
e software, podemos fazer uma analogia com o corpo
humano. Toda a parte física (cabeça, braços, pernas, etc.)
seria o hardware; enquanto tudo o que não é físico (os
pensamentos, ideias etc.) seria o software.
É claro que existem diferenças entre os computadores,
alguns possuem muito mais dispositivos que outros. Vale
a pena perguntar, então, quais são as peças de hardware
fundamentais para o funcionamento básico de um
computador?

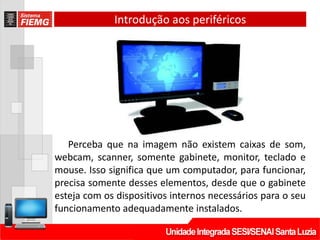

5. Introdução aos periféricos
Perceba que na imagem não existem caixas de som,
webcam, scanner, somente gabinete, monitor, teclado e
mouse. Isso significa que um computador, para funcionar,
precisa somente desses elementos, desde que o gabinete
esteja com os dispositivos internos necessários para o seu
funcionamento adequadamente instalados.

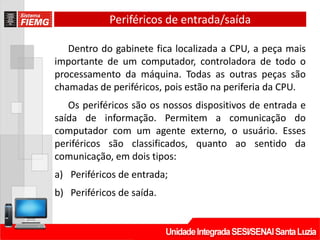

6. Periféricos de entrada/saída
Dentro do gabinete fica localizada a CPU, a peça mais
importante de um computador, controladora de todo o
processamento da máquina. Todas as outras peças são
chamadas de periféricos, pois estão na periferia da CPU.
Os periféricos são os nossos dispositivos de entrada e
saída de informação. Permitem a comunicação do
computador com um agente externo, o usuário. Esses
periféricos são classificados, quanto ao sentido da
comunicação, em dois tipos:
a) Periféricos de entrada;
b) Periféricos de saída.

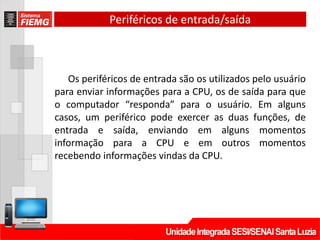

7. Periféricos de entrada/saída
Os periféricos de entrada são os utilizados pelo usuário
para enviar informações para a CPU, os de saída para que
o computador “responda” para o usuário. Em alguns
casos, um periférico pode exercer as duas funções, de
entrada e saída, enviando em alguns momentos
informação para a CPU e em outros momentos
recebendo informações vindas da CPU.

8. Periféricos de entrada/saída

9. Periféricos de entrada/saída
Como podem ver, os periféricos são fundamentais para
a operação de um computador. Com o processador, eles
formam toda a parte de hardware de um computador.
Podemos dizer que um computador é um dispositivo
eletrônico que recebe informações dos usuários, processa
essas informações e envia uma resposta para o usuário.
Os periféricos trabalham interagindo um com o outro,
para que o usuário possa operar o computador com maior
velocidade. Eles também têm se tornado peças cada vez
mais importantes na execução de trabalhos
especializados, possibilitando novas funções como a
digitalização de imagem e a interação através de
videoconferências.

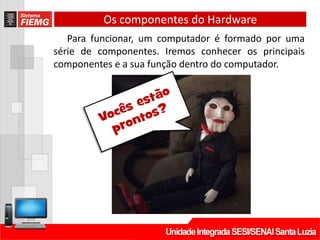

10. Os componentes do Hardware
Para funcionar, um computador é formado por uma
série de componentes. Iremos conhecer os principais
componentes e a sua função dentro do computador.

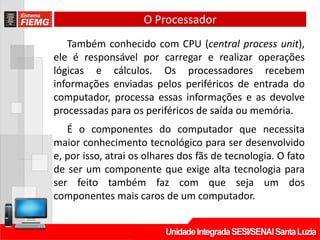

11. O Processador
Também conhecido com CPU (central process unit),
ele é responsável por carregar e realizar operações
lógicas e cálculos. Os processadores recebem
informações enviadas pelos periféricos de entrada do
computador, processa essas informações e as devolve
processadas para os periféricos de saída ou memória.
É o componentes do computador que necessita
maior conhecimento tecnológico para ser desenvolvido
e, por isso, atrai os olhares dos fãs de tecnologia. O fato
de ser um componente que exige alta tecnologia para
ser feito também faz com que seja um dos
componentes mais caros de um computador.

12. O Processador
Existem no mercado diversos modelos de
processadores. Os mais conhecidos são os
processadores da Intel e AMD. Podemos citar alguns
processadores em ordem crescente de evolução:
a) Processadores Intel: Pentium MMX, Pentium II,
Celeron, Pentium III, Pentium IV, Pentium M,
Core Duo , Core 2, i3, i5, i7, entre outros;
b) Processadores AMD: K6, K6 II, Duron, Athlon,
Opteron, Phenom, entre outros.

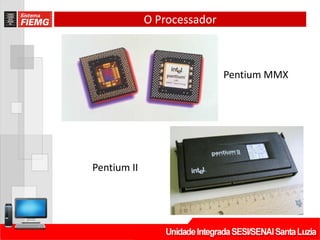

13. O Processador
Pentium MMX
Pentium II

14. O Processador

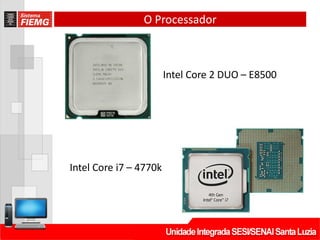

Intel Core 2 DUO – E8500
Intel Core i7 – 4770k

15. O Processador

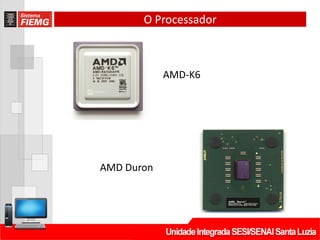

AMD-K6
AMD Duron

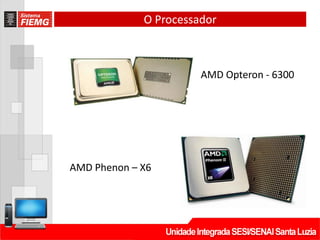

16. O Processador
AMD Opteron - 6300
AMD Phenon – X6

17. O Processador
Normalmente os
processadores, dentro de
uma mesma família, são
fabricados para serem
compatíveis com a
maioria das placas-mãe,
mas observe a
configuração do
equipamento antes de
decidir substituir o
processador para evitar
surpresas.

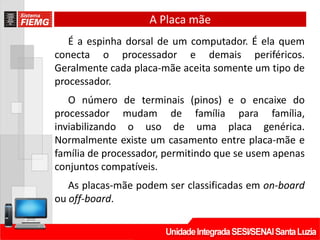

18. A Placa mãe
É a espinha dorsal de um computador. É ela quem
conecta o processador e demais periféricos.
Geralmente cada placa-mãe aceita somente um tipo de
processador.
O número de terminais (pinos) e o encaixe do
processador mudam de família para família,
inviabilizando o uso de uma placa genérica.
Normalmente existe um casamento entre placa-mãe e
família de processador, permitindo que se usem apenas
conjuntos compatíveis.
As placas-mãe podem ser classificadas em on-board
ou off-board.

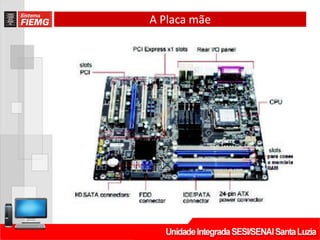

19. A Placa mãe

20. Conectores
A placa-mãe, a “espinha dorsal” do computador, interliga todas as
placas de expansão internas através de conectores.
A. Conectores externos para mouse, teclado e áudio etc.
B. Slot onde o processador deve ser encaixado.
C. Slots onde os pentes de memória RAM são inseridos.
D. Conector para disco rígido/CD-ROM/DVD do tipo IDE.
E. Conectores para disco rígido/CD-ROM/DVD do tipo SATA.
F. Slots de expansão para conectar placas de vídeo, som, rede
etc.

21. Memória RAM
As memórias RAM (random access memory),
também conhecidas como “pentes de memória”, são
responsáveis pelo armazenamento dos dados e
instruções que o processador precisa para executar
suas tarefas. Quando o computador é desligado, as
informações que estavam na memória RAM são
perdidas, por isso ela é considerada uma memória
volátil. O padrão de memória RAM mais utilizado
atualmente é o DDR3, mas existem diversas outras
como DDR2, DDR e DIMM. As memórias para notebook
são menores em relação ao desktop, sendo que
algumas vezes podem ser usadas também em
desktops, dependendo da placa-mãe.

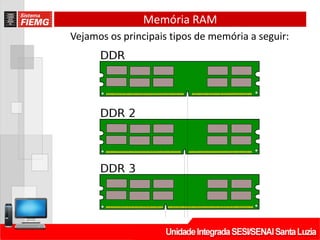

22. Memória RAM
Vejamos os principais tipos de memória a seguir:

23. Memória RAM

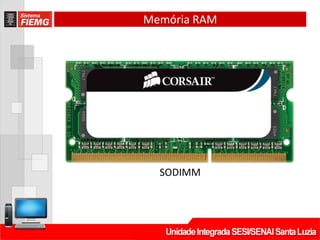

SODIMM

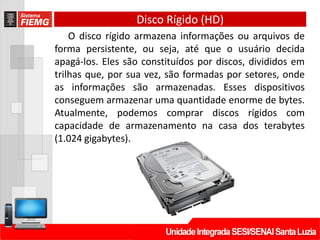

24. Disco Rígido (HD)
O disco rígido armazena informações ou arquivos de
forma persistente, ou seja, até que o usuário decida
apagá-los. Eles são constituídos por discos, divididos em
trilhas que, por sua vez, são formadas por setores, onde
as informações são armazenadas. Esses dispositivos
conseguem armazenar uma quantidade enorme de bytes.
Atualmente, podemos comprar discos rígidos com
capacidade de armazenamento na casa dos terabytes
(1.024 gigabytes).

25. Disco Rígido (HD)

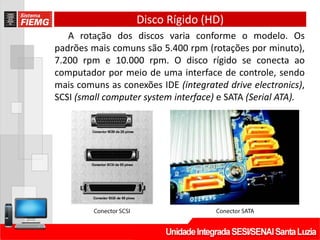

A rotação dos discos varia conforme o modelo. Os
padrões mais comuns são 5.400 rpm (rotações por minuto),
7.200 rpm e 10.000 rpm. O disco rígido se conecta ao
computador por meio de uma interface de controle, sendo
mais comuns as conexões IDE (integrated drive electronics),
SCSI (small computer system interface) e SATA (Serial ATA).

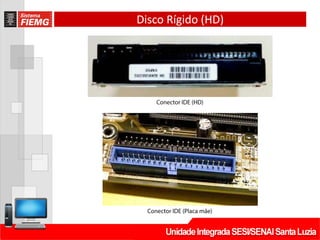

26. Disco Rígido (HD)

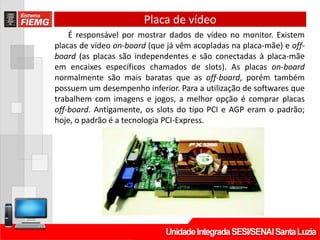

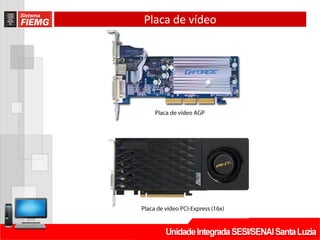

27. Placa de vídeo
É responsável por mostrar dados de vídeo no monitor. Existem
placas de vídeo on-board (que já vêm acopladas na placa-mãe) e off-
board (as placas são independentes e são conectadas à placa-mãe
em encaixes específicos chamados de slots). As placas on-board
normalmente são mais baratas que as off-board, porém também
possuem um desempenho inferior. Para a utilização de softwares que
trabalhem com imagens e jogos, a melhor opção é comprar placas
off-board. Antigamente, os slots do tipo PCI e AGP eram o padrão;
hoje, o padrão é a tecnologia PCI-Express.

28. Placa de vídeo

29. Drivers
São dispositivos que permitem ler e gravar dados em
mídias removíveis. Antigamente utilizavam-se disquetes
para o armazenamento de dados, mas esse tipo de
dispositivo já não é comum nas máquinas modernas.

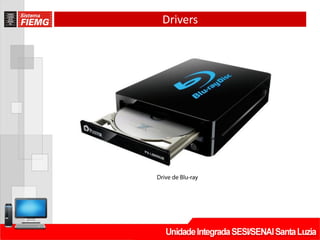

Atualmente, o que encontramos são drives de CD, DVD e
Blu-ray. Estes drives podem ser somente leitores, ou
também podem ter a capacidade de gravar dados, mas
mesmo esse tipo de mídia tem sido substituído por
dispositivos de armazenamento de estado sólido como os
pen drives com conexão USB.

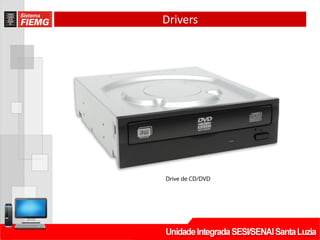

30. Drivers

31. Drivers

32. Drivers

33. Cooler
É um pequeno ventilador que tem a função de refrigerar o
processador e outros componentes. Normalmente são de 5 V ou 12 V.
Instalado sobre o processador, ele é responsável pela refrigeração
desse componente. Devemos tê-lo conectado no local adequado na
placa-mãe e sempre funcionando, assim evita-se que o processador
queime por superaquecimento.

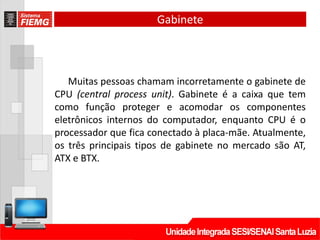

34. Gabinete
Muitas pessoas chamam incorretamente o gabinete de
CPU (central process unit). Gabinete é a caixa que tem
como função proteger e acomodar os componentes
eletrônicos internos do computador, enquanto CPU é o
processador que fica conectado à placa-mãe. Atualmente,
os três principais tipos de gabinete no mercado são AT,
ATX e BTX.

35. Gabinete

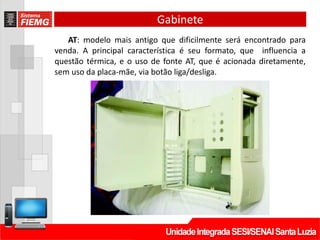

AT: modelo mais antigo que dificilmente será encontrado para
venda. A principal característica é seu formato, que influencia a
questão térmica, e o uso de fonte AT, que é acionada diretamente,
sem uso da placa-mãe, via botão liga/desliga.

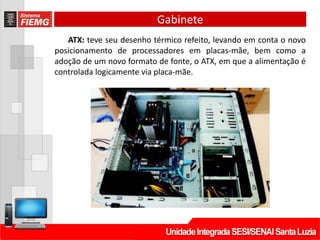

36. Gabinete
ATX: teve seu desenho térmico refeito, levando em conta o novo
posicionamento de processadores em placas-mãe, bem como a
adoção de um novo formato de fonte, o ATX, em que a alimentação é
controlada logicamente via placa-mãe.

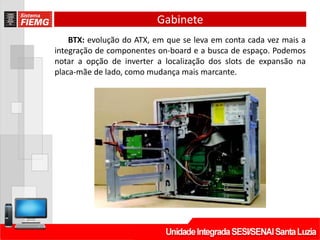

37. Gabinete
BTX: evolução do ATX, em que se leva em conta cada vez mais a
integração de componentes on-board e a busca de espaço. Podemos
notar a opção de inverter a localização dos slots de expansão na
placa-mãe de lado, como mudança mais marcante.

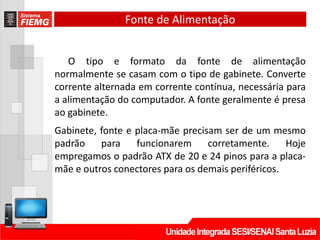

38. Fonte de Alimentação
O tipo e formato da fonte de alimentação
normalmente se casam com o tipo de gabinete. Converte
corrente alternada em corrente contínua, necessária para
a alimentação do computador. A fonte geralmente é presa
ao gabinete.
Gabinete, fonte e placa-mãe precisam ser de um mesmo
padrão para funcionarem corretamente. Hoje
empregamos o padrão ATX de 20 e 24 pinos para a placa-
mãe e outros conectores para os demais periféricos.

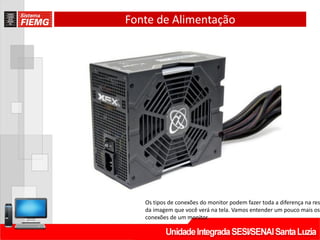

39. Fonte de Alimentação

40. Fonte de Alimentação

41. Fonte de Alimentação

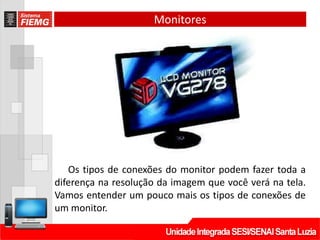

Os tipos de conexões do monitor podem fazer toda a diferença na res
da imagem que você verá na tela. Vamos entender um pouco mais os
conexões de um monitor.

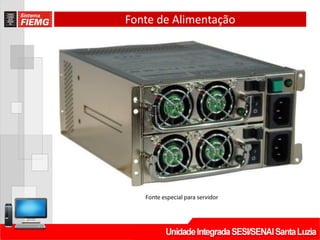

42. Fonte de Alimentação

43. Componentes externos
Iremos conhecer agora os principais componentes
externos do computador. Esses dispositivos são os mais
conhecidos pelos usuários comuns e profissionais de fora
da área de TI, como designers, digitadores etc. Vamos
conhecê-los?

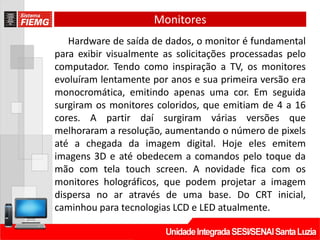

44. Monitores
Hardware de saída de dados, o monitor é fundamental
para exibir visualmente as solicitações processadas pelo
computador. Tendo como inspiração a TV, os monitores
evoluíram lentamente por anos e sua primeira versão era
monocromática, emitindo apenas uma cor. Em seguida
surgiram os monitores coloridos, que emitiam de 4 a 16
cores. A partir daí surgiram várias versões que
melhoraram a resolução, aumentando o número de pixels
até a chegada da imagem digital. Hoje eles emitem
imagens 3D e até obedecem a comandos pelo toque da
mão com tela touch screen. A novidade fica com os
monitores holográficos, que podem projetar a imagem
dispersa no ar através de uma base. Do CRT inicial,
caminhou para tecnologias LCD e LED atualmente.

45. Monitores
Os tipos de conexões do monitor podem fazer toda a
diferença na resolução da imagem que você verá na tela.
Vamos entender um pouco mais os tipos de conexões de
um monitor.

46. Monitores
DVI dispensa conversores, pois preserva os dados em
formato digital. Dois modelos podem ser encontrados:
DVI-D (somente sinal digital) e DVI-I (permite conectar
monitor analógico).
VGA (vídeo graphics array)
sinal analógico DVI (digital video interface)

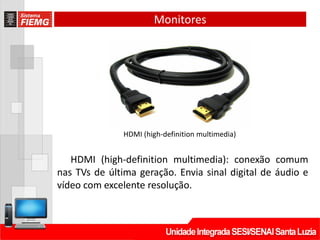

47. Monitores
HDMI (high-definition multimedia): conexão comum
nas TVs de última geração. Envia sinal digital de áudio e
vídeo com excelente resolução.
HDMI (high-definition multimedia)

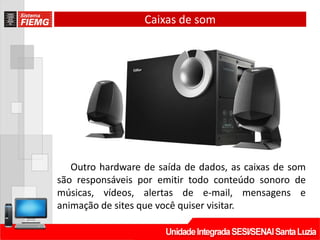

48. Caixas de som
Outro hardware de saída de dados, as caixas de som
são responsáveis por emitir todo conteúdo sonoro de
músicas, vídeos, alertas de e-mail, mensagens e
animação de sites que você quiser visitar.

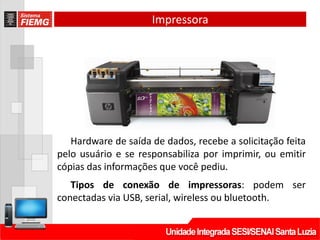

49. Impressora
Hardware de saída de dados, recebe a solicitação feita
pelo usuário e se responsabiliza por imprimir, ou emitir
cópias das informações que você pediu.
Tipos de conexão de impressoras: podem ser
conectadas via USB, serial, wireless ou bluetooth.

50. Tipos de impressora
Jato de Tinta: imprime pelo esguicho de pequenas
quantidades de tinta sobre a mídia (papel).

51. Tipos de impressora
Laser: mais rápidas e com secagem instantânea, é a
preferida das empresas.

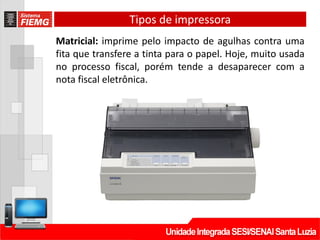

52. Tipos de impressora
Matricial: imprime pelo impacto de agulhas contra uma
fita que transfere a tinta para o papel. Hoje, muito usada
no processo fiscal, porém tende a desaparecer com a
nota fiscal eletrônica.

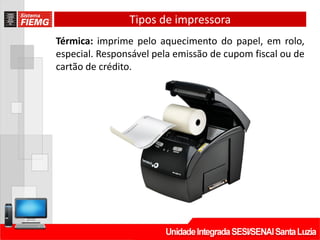

53. Tipos de impressora
Térmica: imprime pelo aquecimento do papel, em rolo,
especial. Responsável pela emissão de cupom fiscal ou de
cartão de crédito.

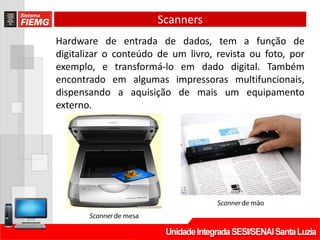

54. Scanners
Hardware de entrada de dados, tem a função de
digitalizar o conteúdo de um livro, revista ou foto, por
exemplo, e transformá-lo em dado digital. Também
encontrado em algumas impressoras multifuncionais,
dispensando a aquisição de mais um equipamento
externo.

55. Scanners
A qualidade do scanner é medida em dpi (pontos por
polegadas) ou pixel (picture element): quanto maior, mais
detalhada é a imagem. Os modelos mais simples
possuem resolução de 300 dpi x 300 dpi, mas há scanners
que podem atingir 2.400, 4.800, 9.600 dpi ou mais.

56. Teclado
Hardware de entrada de dados, possui normalmente
conexão PS/2 ou USB. Permite ao usuário digitar textos, e
em muitos casos dispensa o uso do mouse, pois permite
a configuração de muitos atalhos. Por isso, nada de
pânico caso o mouse deixe de funcionar. Iluminado,
flexível, ergonômico, escolha o seu.

57. Mouse
Hardware de entrada muito conhecido pelos usuários por
facilitar a navegação. É possível ainda configurar a
velocidade e animação do mouse, e baixar softwares que
complementam sua funcionalidade. Sua conexão pode
ser PS/2, serial ou USB.

58. Webcam
Esse hardware de entrada de dados é muito utilizado em
videoconferências. A maioria dos notebooks já vem de
fábrica com uma webcam acoplada.
