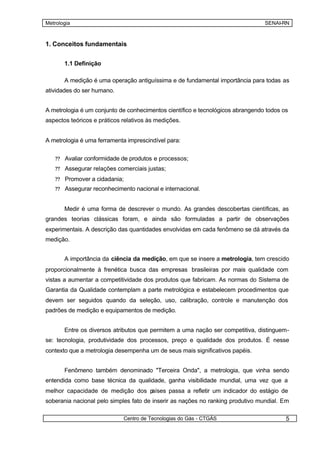

1. Conceitos fundamentais

1.1 Definição

A medição é uma operação antiguíssima e de fundamental importância para todas as
atividades do ser humano.

A metrologia é um conjunto de conhecimentos científico e tecnológicos abrangendo todos os
aspectos teóricos e práticos relativos às medições.

A metrologia é uma ferramenta imprescindível para:

?? Avaliar conformidade de produtos e processos;
?? Assegurar relações comerciais justas;

?? Promover a cidadania;
?? Assegurar reconhecimento nacional e internacional.

Medir é uma forma de descrever o mundo. As grandes descobertas científicas, as
grandes teorias clássicas foram, e ainda são formuladas a partir de observações
experimentais. A descrição das quantidades envolvidas em cada fenômeno se dá através da
medição.

A importância da ciência da medição, em que se insere a metrologia, tem crescido
proporcionalmente à frenética busca das empresas brasileiras por mais qualidade com
vistas a aumentar a competitividade dos produtos que fabricam. As normas do Sistema de
Garantia da Qualidade contemplam a parte metrológica e estabelecem procedimentos que
devem ser seguidos quando da seleção, uso, calibração, controle e manutenção dos
padrões de medição e equipamentos de medição.

Entre os diversos atributos que permitem a uma nação ser competitiva, distinguem-
se: tecnologia, produtividade dos processos, preço e qualidade dos produtos. É nesse
contexto que a metrologia desempenha um de seus mais significativos papéis.

Fenômeno também denominado "Terceira Onda", a metrologia, que vinha sendo
entendida como base técnica da qualidade, ganha visibilidade mundial, uma vez que a
melhor capacidade de medição dos países passa a refletir um indicador do estágio de
soberania nacional pelo simples fato de inserir as nações no ranking produtivo mundial. Em


Metrologia SENAI-RN

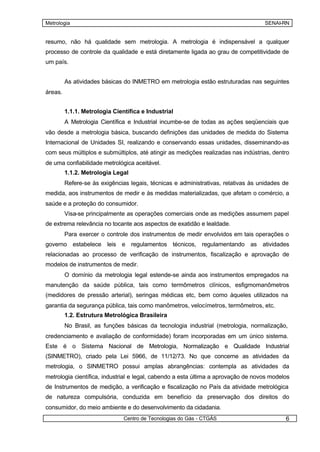

resumo, não há qualidade sem metrologia. A metrologia é indispensável a qualquer
processo de controle da qualidade e está diretamente ligada ao grau de competitividade de
um país.

As atividades básicas do INMETRO em metrologia estão estruturadas nas seguintes
áreas.

1.1.1. Metrologia Científica e Industrial
A Metrologia Científica e Industrial incumbe-se de todas as ações seqüenciais que
vão desde a metrologia básica, buscando definições das unidades de medida do Sistema
Internacional de Unidades SI, realizando e conservando essas unidades, disseminando-as
com seus múltiplos e submúltiplos, até atingir as medições realizadas nas indústrias, dentro
de uma confiabilidade metrológica aceitável.
1.1.2. Metrologia Legal
Refere-se às exigências legais, técnicas e administrativas, relativas às unidades de
medida, aos instrumentos de medir e às medidas materializadas, que afetam o comércio, a
saúde e a proteção do consumidor.
Visa-se principalmente as operações comerciais onde as medições assumem papel
de extrema relevância no tocante aos aspectos de exatidão e lealdade.
Para exercer o controle dos instrumentos de medir envolvidos em tais operações o
governo estabelece leis e regulamentos técnicos, regulamentando as atividades
relacionadas ao processo de verificação de instrumentos, fiscalização e aprovação de
modelos de instrumentos de medir.
O domínio da metrologia legal estende-se ainda aos instrumentos empregados na
manutenção da saúde pública, tais como termômetros clínicos, esfigmomanômetros
(medidores de pressão arterial), seringas médicas etc, bem como àqueles utilizados na
garantia da segurança pública, tais como manômetros, velocímetros, termômetros, etc.
1.2. Estrutura Metrológica Brasileira
No Brasil, as funções básicas da tecnologia industrial (metrologia, normalização,
credenciamento e avaliação de conformidade) foram incorporadas em um único sistema.
Este é o Sistema Nacional de Metrologia, Normalização e Qualidade Industrial
(SINMETRO), criado pela Lei 5966, de 11/12/73. No que concerne as atividades da
metrologia, o SINMETRO possui amplas abrangências: contempla as atividades da
metrologia científica, industrial e legal, cabendo a esta última a aprovação de novos modelos
de Instrumentos de medição, a verificação e fiscalização no País da atividade metrológica
de natureza compulsória, conduzida em benefício da preservação dos direitos do
consumidor, do meio ambiente e do desenvolvimento da cidadania.

Metrologia SENAI-RN

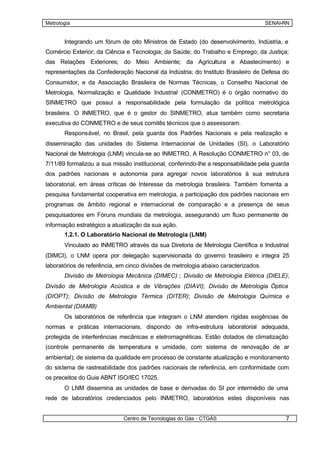

Integrando um fórum de oito Ministros de Estado (do desenvolvimento, Indústria, e
Comércio Exterior; da Ciência e Tecnologia; da Saúde; do Trabalho e Emprego; da Justiça;
das Relações Exteriores; do Meio Ambiente; da Agricultura e Abastecimento) e
representações da Confederação Nacional da Indústria; do Instituto Brasileiro de Defesa do
Consumidor, e da Associação Brasileira de Normas Técnicas, o Conselho Nacional de
Metrologia, Normalização e Qualidade Industrial (CONMETRO) é o órgão normativo do
SINMETRO que possui a responsabilidade pela formulação da política metrológica
brasileira. O INMETRO, que é o gestor do SINMETRO, atua também como secretaria
executiva do CONMETRO e de seus comitês técnicos que o assessoram.
Responsável, no Brasil, pela guarda dos Padrões Nacionais e pela realização e
disseminação das unidades do Sistema Internacional de Unidades (SI), o Laboratório
Nacional de Metrologia (LNM) vincula-se ao INMETRO. A Resolução CONMETRO n° 03, de
7/11/89 formalizou a sua missão institucional, conferindo-lhe a responsabilidade pela guarda
dos padrões nacionais e autonomia para agregar novos laboratórios à sua estrutura
laboratorial, em áreas críticas de Interesse da metrologia brasileira. Também fomenta a
pesquisa fundamental cooperativa em metrologia, a participação dos padrões nacionais em
programas de âmbito regional e internacional de comparação e a presença de seus
pesquisadores em Fóruns mundiais da metrologia, assegurando um fluxo permanente de
informação estratégico a atualização da sua ação.
1.2.1. O Laboratório Nacional de Metrologia (LNM)
Vinculado ao INMETRO através da sua Diretoria de Metrologia Científica e Industrial
(DIMCI), o LNM opera por delegação supervisionada do governo brasileiro e integra 25
laboratórios de referência, em cinco divisões de metrologia abaixo caracterizados.
Divisão de Metrologia Mecânica (DIMEC) ; Divisão de Metrologia Elétrica (DIELE);
Divisão de Metrologia Acústica e de Vibrações (DIAVI); Divisão de Metrologia Óptica
(DIOPT); Divisão de Metrologia Térmica (DITER); Divisão de Metrologia Química e
Ambiental (DIAMB)
Os laboratórios de referência que integram o LNM atendem rígidas exigências de
normas e práticas internacionais, dispondo de infra-estrutura laboratorial adequada,
protegida de interferências mecânicas e eletromagnéticas. Estão dotados de climatização
(controle permanente de temperatura e umidade, com sistema de renovação de ar
ambiental); de sistema da qualidade em processo de constante atualização e monitoramento
do sistema de rastreabilidade dos padrões nacionais de referência, em conformidade com
os preceitos do Guia ABNT ISO/IEC 17025.
O LNM dissemina as unidades de base e derivadas do SI por intermédio de uma
rede de laboratórios credenciados pelo INMETRO, laboratórios estes disponíveis nas


Metrologia SENAI-RN

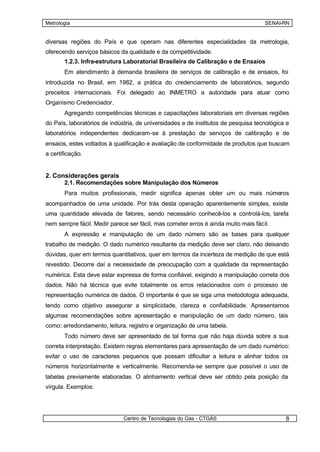

diversas regiões do País e que operam nas diferentes especialidades da metrologia,
oferecendo serviços básicos da qualidade e da competitividade.
1.2.3. Infra-estrutura Laboratorial Brasileira de Calibração e de Ensaios
Em atendimento à demanda brasileira de serviços de calibração e de ensaios, foi
introduzida no Brasil, em 1982, a prática do credenciamento de laboratórios, segundo
preceitos internacionais. Foi delegado ao INMETRO a autoridade para atuar como
Organismo Credenciador.
Agregando competências técnicas e capacitações laboratoriais em diversas regiões
do País, laboratórios de indústria, de universidades e de institutos de pesquisa tecnológica e
laboratórios independentes dedicaram-se à prestação de serviços de calibração e de
ensaios, estes voltados à qualificação e avaliação de conformidade de produtos que buscam
a certificação.

2. Considerações gerais
2.1. Recomendações sobre Manipulação dos Números
Para muitos profissionais, medir significa apenas obter um ou mais números
acompanhados de uma unidade. Por trás desta operação aparentemente simples, existe
uma quantidade elevada de fatores, sendo necessário conhecê-los e controlá-los, tarefa
nem sempre fácil. Medir parece ser fácil, mas cometer erros é ainda muito mais fácil.
A expressão e manipulação de um dado número são as bases para qualquer
trabalho de medição. O dado numérico resultante da medição deve ser claro, não deixando
dúvidas, quer em termos quantitativos, quer em termos da incerteza de medição de que está
revestido. Decorre daí a necessidade de preocupação com a qualidade da representação
numérica. Esta deve estar expressa de forma confiável, exigindo a manipulação correta dos
dados. Não há técnica que evite totalmente os erros relacionados com o processo de
representação numérica de dados. O importante é que se siga uma metodologia adequada,
tendo como objetivo assegurar a simplicidade, clareza e confiabilidade. Apresentamos
algumas recomendações sobre apresentação e manipulação de um dado número, tais
como: arredondamento, leitura, registro e organização de uma tabela.
Todo número deve ser apresentado de tal forma que não haja dúvida sobre a sua
correta interpretação. Existem regras elementares para apresentação de um dado numérico:
evitar o uso de caracteres pequenos que possam dificultar a leitura e alinhar todos os
números horizontalmente e verticalmente. Recomenda-se sempre que possível o uso de
tabelas previamente elaboradas. O alinhamento vertical deve ser obtido pela posição da
vírgula. Exemplos:


Metrologia SENAI-RN

2,121 0 u.c. (unidades convencionais)
431,35 u.c.;
Não omitir vírgula nem zero à esquerda da vírgula, o uso do ponto, em vez da vírgula
(notação científica), não se constitui notação correta. Exemplos:
43,279.168 u.c. substitui por 43 279,168 29 u.c.;
.31 u.c. substituir por 0,31 u.c.;
Não utilizar frações. Exemplos:
¼ u.c. substituir por 0,25 u.c.;
Escrever os números com os algarismos separados em grupos de três.
Em números inteiros, separar os grupos a partir da direita. Em números decimais, separar a
partir da vírgula, para a direita e para a esquerda. Não se recomenda o uso de ponto para
separar os grupos de três algarismos. Exemplos:
321 531 780 u.c. (número inteiro)
61,529 u.c. (número decimal);
Expressar os números acompanhados das respectivas unidades. As unidades de medidas
legais no Brasil são aquelas do Sistema Internacional de Unidades (SI).
2.2 Notação Científica
A notação científica é uma forma reduzida de representação numérica através de
potências decimais. Os números escritos em notação científica compõem-se de duas partes: a
mantissa e o expoente. A mantissa é formada pelos algarismos significativos do número,
variando de 1,000... a 9,999.... O expoente define a ordem de grandeza do número, isto é, a
potência de dez que o multiplica. Algarismo significativo em um número pode ser entendido
como cada algarismo que individualmente tem algum significado. Exemplo: 1,235 433 1 x 105.
Deve-se observar que o uso dos termos “parte por milhão (ppm)”, “parte por bilhão (ppb)” e
“parte por trilhão (ppt)” não é aceitável para expressar valores de grandezas.
Já o arredondamento é o processo que constitui em substituir um ou mais algarismos
de um dado número. Os algarismos substituídos são considerados não-significativos.
Se os algarismos a serem descartados começam com um algarismo superior a 5, o
algarismo precedente deve ser aumentado de 1. Exemplos: 6,974 951 5 u.c. - arredondar
para 4 algarismos - 6,975 u.c.
1,7 u.c. - arredondar para 1 algarismo - 2 u.c.
Se os algarismos a serem descartados começam com um algarismo inferior a 5, o
algarismo precedente deve ser mantido inalterado. Exemplos: 6,974 951 5 u.c. - arredondar
para 3 algarismos - 6,97 u.c.
1,1 u.c. - arredondar para 1 algarismo - 1 u.c.
Se os algarismos a serem descartados começam com 5 e pelo menos um dos
algarismos seguintes é maior que 0, o algarismo que precede ao 5 é aumentado de 1.
Exemplos: 6,974 951 5 u.c. - arredondar para 5 algarismos - 6,975 0 u.c.

Metrologia SENAI-RN

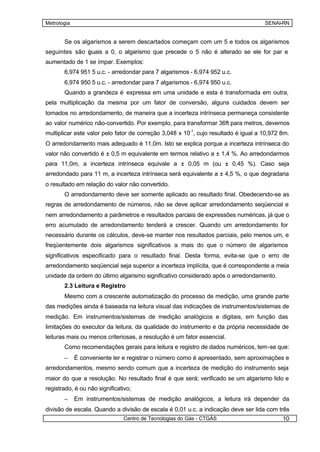

Se os algarismos a serem descartados começam com um 5 e todos os algarismos
seguintes são guais a 0, o algarismo que precede o 5 não é alterado se ele for par e
i
aumentado de 1 se ímpar. Exemplos:
6,974 951 5 u.c. - arredondar para 7 algarismos - 6,974 952 u.c.
6,974 950 5 u.c. - arredondar para 7 algarismos - 6,974 950 u.c.
Quando a grandeza é expressa em uma unidade e esta é transformada em outra,
pela multiplicação da mesma por um fator de conversão, alguns cuidados devem ser
tomados no arredondamento, de maneira que a incerteza intrínseca permaneça consistente
ao valor numérico não-convertido. Por exemplo, para transformar 36ft para metros, devemos
multiplicar este valor pelo fator de correção 3,048 x 10-1, cujo resultado é igual a 10,972 8m.
O arredondamento mais adequado é 11,0m. Isto se explica porque a incerteza intrínseca do
valor não convertido é ± 0,5 m equivalente em termos relativo a ± 1,4 %. Ao arredondarmos
para 11,0m, a incerteza intrínseca equivale a ± 0,05 m (ou ± 0,45 %). Caso seja
arredondado para 11 m, a incerteza intrínseca será equivalente a ± 4,5 %, o que degradaria
o resultado em relação do valor não convertido.
O arredondamento deve ser somente aplicado ao resultado final. Obedecendo-se as
regras de arredondamento de números, não se deve aplicar arredondamento seqüencial e
nem arredondamento a parâmetros e resultados parciais de expressões numéricas, já que o
erro acumulado de arredondamento tenderá a crescer. Quando um arredondamento for
necessário durante os cálculos, deve-se manter nos resultados parciais, pelo menos um, e
freqüentemente dois algarismos significativos a mais do que o número de algarismos
significativos especificado para o resultado final. Desta forma, evita-se que o erro de
arredondamento seqüencial seja superior a incerteza implícita, que é correspondente a meia
unidade da ordem do último algarismo significativo considerado após o arredondamento.
2.3 Leitura e Registro
Mesmo com a crescente automatização do processo de medição, uma grande parte
das medições ainda é baseada na leitura visual das indicações de instrumentos/sistemas de
medição. Em instrumentos/sistemas de medição analógicos e digitais, em função das
limitações do executor da leitura, da qualidade do instrumento e da própria necessidade de
leituras mais ou menos criteriosas, a resolução é um fator essencial.
Como recomendações gerais para leitura e registro de dados numéricos, tem-se que:
– É conveniente ler e registrar o número como é apresentado, sem aproximações e
arredondamentos, mesmo sendo comum que a incerteza de medição do instrumento seja
maior do que a resolução. No resultado final é que será; verificado se um algarismo lido e
registrado, é ou não significativo;
– Em instrumentos/sistemas de medição analógicos, a leitura irá depender da
divisão de escala. Quando a divisão de escala é 0,01 u.c. a indicação deve ser lida com três

Metrologia SENAI-RN

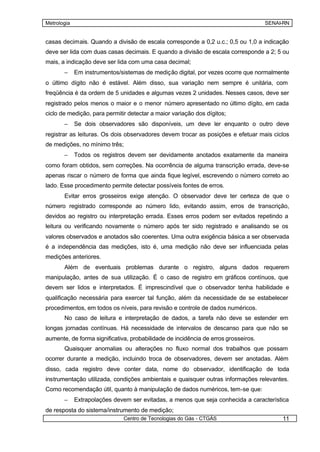

casas decimais. Quando a divisão de escala corresponde a 0,2 u.c.; 0,5 ou 1,0 a indicação
deve ser lida com duas casas decimais. E quando a divisão de escala corresponde a 2; 5 ou
mais, a indicação deve ser lida com uma casa decimal;
– Em instrumentos/sistemas de medição digital, por vezes ocorre que normalmente
o último dígito não é estável. Além disso, sua variação nem sempre é unitária, com
freqüência é da ordem de 5 unidades e algumas vezes 2 unidades. Nesses casos, deve ser
registrado pelos menos o maior e o menor número apresentado no último dígito, em cada
ciclo de medição, para permitir detectar a maior variação dos dígitos;
– Se dois observadores são disponíveis, um deve ler enquanto o outro deve
registrar as leituras. Os dois observadores devem trocar as posições e efetuar mais ciclos
de medições, no mínimo três;
– Todos os registros devem ser devidamente anotados exatamente da maneira
como foram obtidos, sem correções. Na ocorrência de alguma transcrição errada, deve-se
apenas riscar o número de forma que ainda fique legível, escrevendo o número correto ao
lado. Esse procedimento permite detectar possíveis fontes de erros.
Evitar erros grosseiros exige atenção. O observador deve ter certeza de que o
número registrado corresponde ao número lido, evitando assim, erros de transcrição,
devidos ao registro ou interpretação errada. Esses erros podem ser evitados repetindo a
leitura ou verificando novamente o número após ter sido registrado e analisando se os
valores observados e anotados são coerentes. Uma outra exigência básica a ser observada
é a independência das medições, isto é, uma medição não deve ser influenciada pelas
medições anteriores.
Além de eventuais problemas durante o registro, alguns dados requerem
manipulação, antes de sua utilização. É o caso de registro em gráficos contínuos, que
devem ser lidos e interpretados. É imprescindível que o observador tenha habilidade e
qualificação necessária para exercer tal função, além da necessidade de se estabelecer
procedimentos, em todos os níveis, para revisão e controle de dados numéricos.
No caso de leitura e interpretação de dados, a tarefa não deve se estender em
longas jornadas contínuas. Há necessidade de intervalos de descanso para que não se
aumente, de forma significativa, probabilidade de incidência de erros grosseiros.
Quaisquer anomalias ou alterações no fluxo normal dos trabalhos que possam
ocorrer durante a medição, incluindo troca de observadores, devem ser anotadas. Além
disso, cada registro deve conter data, nome do observador, identificação de toda
instrumentação utilizada, condições ambientais e quaisquer outras informações relevantes.
Como recomendação útil, quanto à manipulação de dados numéricos, tem-se que:
– Extrapolações devem ser evitadas, a menos que seja conhecida a característica
de resposta do sistema/instrumento de medição;

Metrologia SENAI-RN

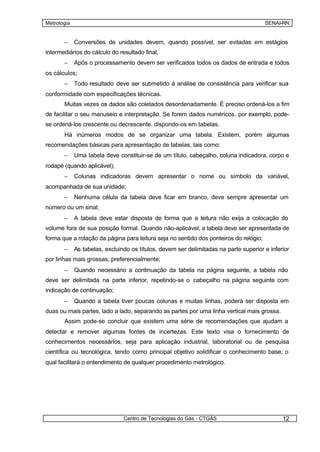

– Conversões de unidades devem, quando possível, ser evitadas em estágios
intermediários do cálculo do resultado final;
– Após o processamento devem ser verificados todos os dados de entrada e todos
os cálculos;
– Todo resultado deve ser submetido à análise de consistência para verificar sua
conformidade com especificações técnicas.
Muitas vezes os dados são coletados desordenadamente. É preciso ordená-los a fim
de facilitar o seu manuseio e interpretação. Se forem dados numéricos, por exemplo, pode-
se ordená-los crescente ou decrescente, dispondo-os em tabelas.
Há inúmeros modos de se organizar uma tabela. Existem, porém algumas
recomendações básicas para apresentação de tabelas, tais como:
– Uma tabela deve constituir-se de um título, cabeçalho, coluna indicadora, corpo e
rodapé (quando aplicável);
– Colunas indicadoras devem apresentar o nome ou símbolo da variável,
acompanhada de sua unidade;
– Nenhuma célula da tabela deve ficar em branco, deve sempre apresentar um
número ou um sinal;
– A tabela deve estar disposta de forma que a leitura não exija a colocação do
volume fora de sua posição formal. Quando não-aplicável, a tabela deve ser apresentada de
forma que a rotação da página para leitura seja no sentido dos ponteiros do relógio;
– As tabelas, excluindo os títulos, devem ser delimitadas na parte superior e inferior
por linhas mais grossas, preferencialmente;
– Quando necessário a continuação da tabela na página seguinte, a tabela não
deve ser delimitada na parte inferior, repetindo-se o cabeçalho na página seguinte com
indicação de continuação;
– Quando a tabela tiver poucas colunas e muitas linhas, poderá ser disposta em
duas ou mais partes, lado a lado, separando as partes por uma linha vertical mais grossa.
Assim pode-se concluir que existem uma série de recomendações que ajudam a
detectar e remover algumas fontes de incertezas. Este texto visa o fornecimento de
conhecimentos necessários, seja para aplicação industrial, laboratorial ou de pesquisa
científica ou tecnológica, tendo como principal objetivo solidificar o conhecimento base, o
qual facilitará o entendimento de qualquer procedimento metrológico.


Metrologia SENAI-RN

3. Unidades e padrões
3.1. O Sistema Internacional de Unidades
3.1.1. Necessidade de um Sistema Internacional
Essencial para a realização de uma medição é a existência da unidade, estabelecida
por um padrão, segundo uma convenção própria, regional, nacional ou internacional.
No transcorrer do tempo, diversos foram os sistemas de unidades estabelecidas nas
diferentes regiões do mundo. Em função do intercâmbio internacional de produtos e
informações, bem como da própria incoerência entre unidades anteriormente adotadas,
estabeleceu-se em 1960, através do "Bureau Internacional de Pesos e Medidas - BIPM" um
conjunto coerente de unidades, o SISTEMA INTERNACIONAL DE UNIDADES (SI), que
consta das unidades de: base, derivadas e suplementares.
O BIPM tem por missão assegurar a unificação mundial das medidas físicas.
A adoção das unidades do SI é no Brasil uma obrigatoriedade legal e traz uma série
de pontos positivos:
a) facilidade de entendimento das informações a nível internacional (vantagem
comerciai e científica);
b) demonstração de maturidade técnico-científica através do abandono de sistemas
superados.
c) a simplificação das equações que descrevem os fenômenos físicos, pelo fato de
existir consistência entre as unidades das grandezas envolvidas;
3.3. As Três Classes de Unidades do SI
No Sistema Internacional distinguem-se três classes de unidades:
– unidades de base;
– unidades derivadas;
– unidades suplementares.
3.3.1. Unidades de Base
No SI apenas sete grandezas físicas independentes são definidas, as chamadas
unidades de base. Embora o valor de cada grandeza seja sempre fixo não é raro que a
forma de definir uma grandeza sofra alteração. Quando ocorrem, estas alterações são
motivadas por algum avanço tecnológico que cria melhores condições de reprodução do
valor unitário desta grandeza, isto é, praticidade e menores erros.
3.3.2. Unidades Derivadas
Unidades derivadas são as unidades que são formadas pela combinação das
unidades de base segundo relações algébricas que correlacionam as correspondentes
grandezas. Constituem a grande maioria das grandezas em uso. Por serem muito
empregadas, algumas grandezas recebem denominação específica, como exemplo o


Metrologia SENAI-RN

newton, pascal, watt, hertz, etc (a grafia com iniciais em letras minúsculas é intencional e é
para diferenciar dos respectivos nomes próprios Newton, Pascal, Watt, Hertz, etc).
3.3.3. Unidades Suplementares
No SI são também definidas as unidades suplementares. São unidades cuja
definição é puramente matemática, sem que um padrão ou elemento físico seja necessário.
Trata-se basicamente das unidades de ângulo plano e ângulo sólido, como mostra a tabela
1. O ângulo plano é a relação entre dois comprimentos e o ângulo sólido é a relação entre
uma área e o quadrado de um comprimento. São unidades sem dimensão. Nota-se que
estas unidades também podem ser combinadas com as unidades base para formar novas
unidades derivadas.

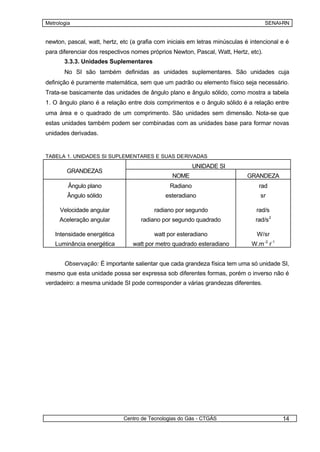

TABELA 1. UNIDADES SI SUPLEMENTARES E SUAS DERIVADAS
UNIDADE SI
GRANDEZAS
NOME GRANDEZA
Ângulo plano Radiano rad
Ângulo sólido esteradiano sr

Velocidade angular radiano por segundo rad/s
Aceleração angular radiano por segundo quadrado rad/s 2

Intensidade energética watt por esteradiano W/sr
Luminância energética watt por metro quadrado esteradiano W.m -2 r-1

Observação: É importante salientar que cada grandeza física tem uma só unidade SI,
mesmo que esta unidade possa ser expressa sob diferentes formas, porém o inverso não é
verdadeiro: a mesma unidade SI pode corresponder a várias grandezas diferentes.


Metrologia SENAI-RN

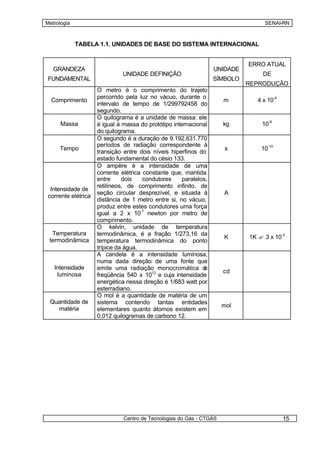

TABELA 1.1. UNIDADES DE BASE DO SISTEMA INTERNACIONAL

ERRO ATUAL
GRANDEZA UNIDADE
UNIDADE DEFINIÇÃO DE
FUNDAMENTAL SÍMBOLO
REPRODUÇÃO
O metro é o comprimento do trajeto
percorrido pela luz no vácuo, durante o
Comprimento m 4 x 10-9
intervalo de tempo de 1/299792458 do
segundo.
O quilograma é a unidade de massa: ele
Massa é igual à massa do protótipo internacional kg 10-9
do quilograma.
O segundo é a duração de 9.192.631.770
períodos de radiação correspondente à
Tempo s 10-10
transição entre dois níveis hiperfinos do
estado fundamental do césio 133.
O ampère é a intensidade de uma
corrente elétrica constante que, mantida
entre dois condutores paralelos,
retilíneos, de comprimento infinito, de
Intensidade de
seção circular desprezível, e situada à A
corrente elétrica
distância de 1 metro entre si, no vácuo,
produz entre estes condutores uma força
igual a 2 x 10-7 newton por metro de
comprimento.
O kelvin, unidade de temperatura
Temperatura termodinâmica, é a fração 1/273,16 da
K 1K ? 3 x 10-3
termodinâmica temperatura termodinâmica do ponto
trípice da água.
A candela é a intensidade luminosa,
numa dada direção de uma fonte que
Intensidade emite uma radiação monocromática d e
cd
luminosa freqüência 540 x 1012 e cuja intensidade
energética nessa direção é 1/683 watt por
esterradiano.
O mol é a quantidade de matéria de um
Quantidade de sistema contendo tantas entidades
mol
matéria elementares quanto átomos existem em
0,012 quilogramas de carbono 12.


Metrologia SENAI-RN

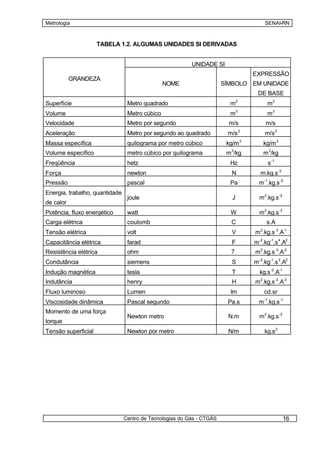

TABELA 1.2. ALGUMAS UNIDADES SI DERIVADAS

UNIDADE SI
EXPRESSÃO
GRANDEZA
NOME SÍMBOLO EM UNIDADE
DE BASE
2
Superfície Metro quadrado m m2
Volume Metro cúbico m3 m3
Velocidade Metro por segundo m/s m/s
2
Aceleração Metro por segundo ao quadrado m/s m/s 2
Massa específica quilograma por metro cúbico kg/m 3 kg/m 3
Volume específico metro cúbico por quilograma m 3/kg m 3/kg
Freqüência hetz Hz s -1
Força newton N m.kg.s -2
Pressão pascal Pa m -1.kg.s -2
Energia, trabalho, quantidade
joule J m 2.kg.s -2
de calor
Potência, fluxo energético watt W m 2.kg.s -3
Carga elétrica coulomb C s.A
Tensão elétrica volt V m .kg.s -3.A-1
2

Capacitância elétrica farad F m -2.kg-1.s 4.A2
Resistência elétrica ohm ? m 2.kg.s -3.A-2
Condutância siemens S m -2.kg-1.s 3.A2
Indução magnética tesla T kg.s -2.A-1
Indutância henry H m 2.kg.s -2.A-2
Fluxo luminoso Lumen lm cd.sr
Viscosidade dinâmica Pascal segundo Pa.s m -1.kg.s -1
Momento de uma força
Newton metro N.m m 2.kg.s -2
torque
Tensão superficial Newton por metro N/m kg.s 2


Metrologia SENAI-RN

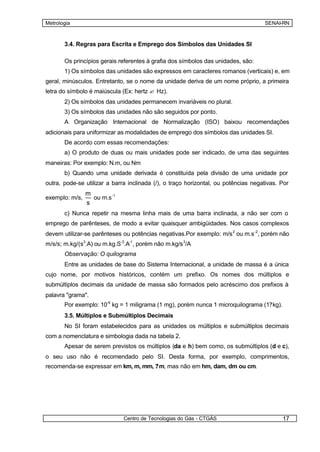

3.4. Regras para Escrita e Emprego dos Símbolos das Unidades SI

Os princípios gerais referentes à grafia dos símbolos das unidades, são:
1) Os símbolos das unidades são expressos em caracteres romanos (verticais) e, em
geral, minúsculos. Entretanto, se o nome da unidade deriva de um nome próprio, a primeira
letra do símbolo é maiúscula (Ex: hertz ? Hz).
2) Os símbolos das unidades permanecem invariáveis no plural.
3) Os símbolos das unidades não são seguidos por ponto.
A Organização Internacional de Normalização (ISO) baixou recomendações
adicionais para uniformizar as modalidades de emprego dos símbolos das unidades SI.
De acordo com essas recomendações:
a) O produto de duas ou mais unidades pode ser indicado, de uma das seguintes
maneiras: Por exemplo: N.m, ou Nm
b) Quando uma unidade derivada é constituída pela divisão de uma unidade por
outra, pode-se utilizar a barra inclinada (/), o traço horizontal, ou potências negativas. Por
m
exemplo: m/s, ou m.s -1
s
c) Nunca repetir na mesma linha mais de uma barra inclinada, a não ser com o
emprego de parênteses, de modo a evitar quaisquer ambigüidades. Nos casos complexos
devem utilizar-se parênteses ou potências negativas.Por exemplo: m/s 2 ou m.s -2, porém não
m/s/s; m.kg/(s3.A) ou m.kg.S-3.A-1, porém não m.kg/s 3/A
Observação: O quilograma
Entre as unidades de base do Sistema Internacional, a unidade de massa é a única
cujo nome, por motivos históricos, contém um prefixo. Os nomes dos múltiplos e
submúltiplos decimais da unidade de massa são formados pelo acréscimo dos prefixos à
palavra "grama".
Por exemplo: 10-6 kg = 1 miligrama (1 mg), porém nunca 1 microquilograma (1?kg).
3.5. Múltiplos e Submúltiplos Decimais
No SI foram estabelecidos para as unidades os múltiplos e submúltiplos decimais
com a nomenclatura e simbologia dada na tabela 2.
Apesar de serem previstos os múltiplos (da e h) bem como, os submúltiplos (d e c),
o seu uso não é recomendado pelo SI. Desta forma, por exemplo, comprimentos,
recomenda-se expressar em km, m, mm, ? m, mas não em hm, dam, dm ou cm.


Metrologia SENAI-RN

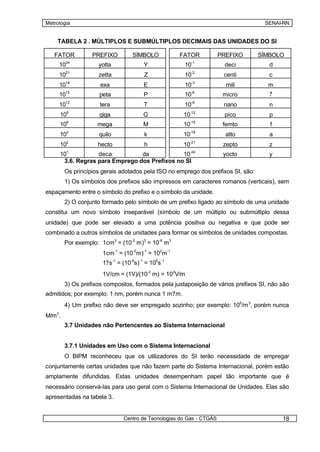

TABELA 2 . MÚLTIPLOS E SUBMÚLTIPLOS DECIMAIS DAS UNIDADES DO SI

FATOR PREFIXO SÍMBOLO FATOR PREFIXO SÍMBOLO
24 -1
10 yotta Y 10 deci d
21 -2
10 zetta Z 10 centi c
1018 exa E 10-3 mili m
10 15
peta P 10 -6
micro ?
1012 tera T 10-9 nano n
109 giga G 10-12 pico p
6 -15
10 mega M 10 femto f
103 quilo k 10-18 atto a
2 -21
10 hecto h 10 zepto z
1 -24
10 deca da 10 yocto y
3.6. Regras para Emprego dos Prefixos no SI
Os princípios gerais adotados pela ISO no emprego dos prefixos SI, são:
1) Os símbolos dos prefixos são impressos em caracteres romanos (verticais), sem
espaçamento entre o símbolo do prefixo e o símbolo da unidade.
2) O conjunto formado pelo símbolo de um prefixo ligado ao símbolo de uma unidade
constitui um novo símbolo inseparável (símbolo de um múltiplo ou submúltiplo dessa
unidade) que pode ser elevado a uma potência positiva ou negativa e que pode ser
combinado a outros símbolos de unidades para formar os símbolos de unidades compostas.
Por exemplo: 1cm3 = (10-2 m)3 = 10-6 m 3
1cm-1 = (10-2m)-1 = 102m -1
1?s -1 = (10-6s)-1 = 106s -1
1V/cm = (1V)/(10-2 m) = 102V/m
3) Os prefixos compostos, formados pela justaposição de vários prefixos SI, não são
admitidos; por exemplo: 1 nm, porém nunca 1 m?m.
4) Um prefixo não deve ser empregado sozinho; por exemplo: 106/m 3, porém nunca
M/m3.
3.7 Unidades não Pertencentes ao Sistema Internacional

3.7.1 Unidades em Uso com o Sistema Internacional
O BIPM reconheceu que os utilizadores do SI terão necessidade de empregar
conjuntamente certas unidades que não fazem parte do Sistema Internacional, porém estão
amplamente difundidas. Estas unidades desempenham papel tão importante que é
necessário conservá-las para uso geral com o Sistema Internacional de Unidades. Elas são
apresentadas na tabela 3.


Metrologia SENAI-RN

A combinação de unidades deste quadro com unidades SI, para formar unidades
compostas, não deve ser praticada senão em casos limitados, a fim de não perder as
vantagens de coerência das unidades SI.

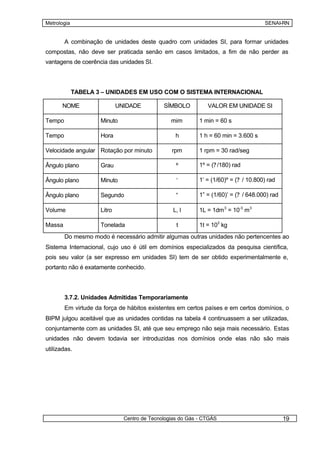

TABELA 3 – UNIDADES EM USO COM O SISTEMA INTERNACIONAL

NOME UNIDADE SÍMBOLO VALOR EM UNIDADE SI

Tempo Minuto mim 1 min = 60 s

Tempo Hora h 1 h = 60 min = 3.600 s

Velocidade angular Rotação por minuto rpm 1 rpm = 30 rad/seg

Ângulo plano Grau º 1º = (? /180) rad

Ângulo plano Minuto ‘ 1’ = (1/60)º = (? / 10.800) rad

Ângulo plano Segundo “ 1” = (1/60)’ = (? / 648.000) rad

Volume Litro L, l 1L = 1dm 3 = 10-3 m 3

Massa Tonelada t 1t = 103 kg
Do mesmo modo é necessário admitir algumas outras unidades não pertencentes ao
Sistema Internacional, cujo uso é útil em domínios especializados da pesquisa científica,
pois seu valor (a ser expresso em unidades SI) tem de ser obtido experimentalmente e,
portanto não é exatamente conhecido.

3.7.2. Unidades Admitidas Temporariamente
Em virtude da força de hábitos existentes em certos países e em certos domínios, o
BIPM julgou aceitável que as unidades contidas na tabela 4 continuassem a ser utilizadas,
conjuntamente com as unidades SI, até que seu emprego não seja mais necessário. Estas
unidades não devem todavia ser introduzidas nos domínios onde elas não são mais
utilizadas.


Metrologia SENAI-RN

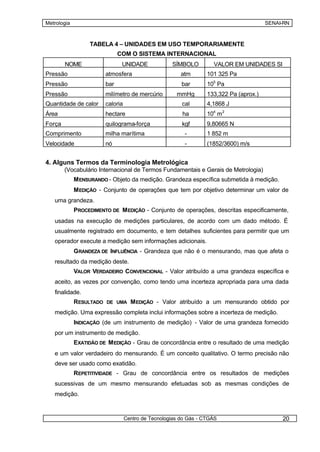

TABELA 4 – UNIDADES EM USO TEMPORARIAMENTE
COM O SISTEMA INTERNACIONAL
NOME UNIDADE SÍMBOLO VALOR EM UNIDADES SI
Pressão atmosfera atm 101 325 Pa
Pressão bar bar 105 Pa
Pressão milímetro de mercúrio mmHg 133,322 Pa (aprox.)
Quantidade de calor caloria cal 4,1868 J
Área hectare ha 104 m 2
Força quilograma-força kgf 9,80665 N
Comprimento milha marítima - 1 852 m
Velocidade nó - (1852/3600) m/s

4. Alguns Termos da Terminologia Metrológica
(Vocabulário Internacional de Termos Fundamentais e Gerais de Metrologia)
M ENSURANDO - Objeto da medição. Grandeza específica submetida à medição.
M EDIÇÃO - Conjunto de operações que tem por objetivo determinar um valor de
uma grandeza.
PROCEDIMENTO DE M EDIÇÃO - Conjunto de operações, descritas especificamente,
usadas na execução de medições particulares, de acordo com um dado método. É
usualmente registrado em documento, e tem detalhes suficientes para permitir que um
operador execute a medição sem informações adicionais.
GRANDEZA DE INFLUÊNCIA - Grandeza que não é o mensurando, mas que afeta o
resultado da medição deste.
VALOR VERDADEIRO CONVENCIONAL - Valor atribuído a uma grandeza específica e
aceito, as vezes por convenção, como tendo uma incerteza apropriada para uma dada
finalidade.
RESULTADO DE UMA M EDIÇÃO - Valor atribuído a um mensurando obtido por
medição. Uma expressão completa inclui informações sobre a incerteza de medição.
INDICAÇÃO (de um instrumento de medição) - Valor de uma grandeza fornecido
por um instrumento de medição.
EXATIDÃO DE M EDIÇÃO - Grau de concordância entre o resultado de uma medição
e um valor verdadeiro do mensurando. É um conceito qualitativo. O termo precisão não
deve ser usado como exatidão.
REPETITIVIDADE - Grau de concordância entre os resultados de medições
sucessivas de um mesmo mensurando efetuadas sob as mesmas condições de
medição.


Metrologia SENAI-RN

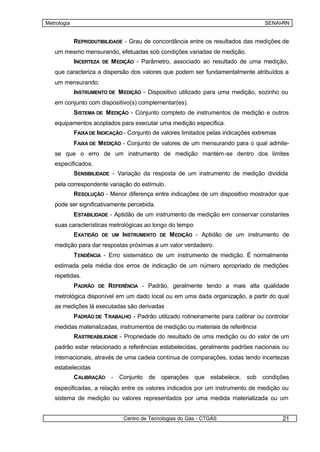

REPRODUTIBILIDADE - Grau de concordância entre os resultados das medições de
um mesmo mensurando, efetuadas sob condições variadas de medição.
INCERTEZA DE M EDIÇÃO - Parâmetro, associado ao resultado de uma medição,
que caracteriza a dispersão dos valores que podem ser fundamentalmente atribuídos a
um mensurando.
INSTRUMENTO DE M EDIÇÃO - Dispositivo utilizado para uma medição, sozinho ou
em conjunto com dispositivo(s) complementar(es).
SISTEMA DE M EDIÇÃO - Conjunto completo de instrumentos de medição e outros
equipamentos acoplados para executar uma medição específica.
FAIXA DE INDICAÇÃO - Conjunto de valores limitados pelas indicações extremas
FAIXA DE M EDIÇÃO - Conjunto de valores de um mensurando para o qual admite-
se que o erro de um instrumento de medição mantém-se dentro dos limites
especificados.
SENSIBILIDADE - Variação da resposta de um instrumento de medição dividida
pela correspondente variação do estímulo.
RESOLUÇÃO - Menor diferença entre indicações de um dispositivo mostrador que
pode ser significativamente percebida.
ESTABILIDADE - Aptidão de um instrumento de medição em conservar constantes
suas características metrológicas ao longo do tempo
EXATIDÃO DE UM INSTRUMENTO DE M EDIÇÃO - Aptidão de um instrumento de
medição para dar respostas próximas a um valor verdadeiro.
T ENDÊNCIA - Erro sistemático de um instrumento de medição. É normalmente
estimada pela média dos erros de indicação de um número apropriado de medições
repetidas.
PADRÃO DE REFERÊNCIA - Padrão, geralmente tendo a mais alta qualidade
metrológica disponível em um dado local ou em uma dada organização, a partir do qual
as medições lá executadas são derivadas
PADRÃO DE T RABALHO - Padrão utilizado rotineiramente para calibrar ou controlar
medidas materializadas, instrumentos de medição ou materiais de referência
RASTREABILIDADE - Propriedade do resultado de uma medição ou do valor de um
padrão estar relacionado a referências estabelecidas, geralmente padrões nacionais ou
internacionais, através de uma cadeia contínua de comparações, todas tendo incertezas
estabelecidas
CALIBRAÇÃO - Conjunto de operações que estabelece, sob condições
especificadas, a relação entre os valores indicados por um instrumento de medição ou
sistema de medição ou valores representados por uma medida materializada ou um


Metrologia SENAI-RN

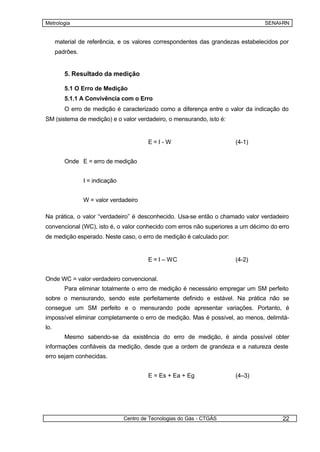

material de referência, e os valores correspondentes das grandezas estabelecidos por
padrões.

5. Resultado da medição

5.1 O Erro de Medição
5.1.1 A Convivência com o Erro
O erro de medição é caracterizado como a diferença entre o valor da indicação do
SM (sistema de medição) e o valor verdadeiro, o mensurando, isto é:

E=I-W (4-1)

Onde E = erro de medição

I = indicação

W = valor verdadeiro

Na prática, o valor “verdadeiro” é desconhecido. Usa-se então o chamado valor verdadeiro
convencional (WC), isto é, o valor conhecido com erros não superiores a um décimo do erro
de medição esperado. Neste caso, o erro de medição é calculado por:

E = I – WC (4-2)

Onde WC = valor verdadeiro convencional.
Para eliminar totalmente o erro de medição é necessário empregar um SM perfeito
sobre o mensurando, sendo este perfeitamente definido e estável. Na prática não se
consegue um SM perfeito e o mensurando pode apresentar variações. Portanto, é
impossível eliminar completamente o erro de medição. Mas é possível, ao menos, delimitá-
lo.
Mesmo sabendo-se da existência do erro de medição, é ainda possível obter
informações confiáveis da medição, desde que a ordem de grandeza e a natureza deste
erro sejam conhecidas.

E = Es + Ea + Eg (4–3)


Metrologia SENAI-RN

5.2 Tipos de Erros
Para fins de melhor entendimento, o erro de medição pode ser considerado como
composto de três parcelas aditivas, sendo:
Es = erro sistemático; Ea = erro aleatório; Eg = erro grosseiro

5.2.1. O Erro Sistemático
O erro sistemático (Es), é a parcela de erro sempre presente nas medições
realizados em idênticas condições de operação. Um dispositivo mostrador com seu ponteiro
“torto” é um exemplo clássico de erro sistemático, que sempre se repetirá enquanto o
ponteiro estiver torto.
Pode tanto ser causado por um problema de ajuste ou desgaste do sistema de
medição, quanto por fatores construtivos. Pode estar associado ao próprio princípio de
medição empregado ou ainda ser influenciado por grandezas ou fatores externos, como as
condições ambientais.
O erro sistemático, embora se repita se a medição for realizada em idênticas
condições, geralmente não é constante ao longo de toda a faixa em que o SM pode medir.
Para cada valor distinto do mensurando é possível ter um valor diferente para o erro
sistemático. A forma como este varia ao longo da faixa de medição depende de cada SM,
sendo de difícil previsão.

5.2.2 O Erro Aleatório
Quando uma medição é repetida diversas vezes, nas mesmas condições, observam-
se variações nos valores obtidos. Em relação ao valor médio, nota-se que estas variações
ocorrem de forma imprevisível, tanto para valores acima do valor médio, quanto para abaixo.
Este efeito é provocado pelo erro aleatório (Ea).
Diversos fatores contribuem para o surgimento do erro aleatório. A existência de
folgas, atrito, vibrações, flutuações de tensão elétrica, instabilidade internas, das condições
ambientais ou outras grandezas de influência, contribui para o aparecimento deste tipo de
erro.
A intensidade do erro aleatório de um mesmo SM pode variar ao longo da sua faixa
de medição, com o tempo, com as variações das grandezas de influência, dentre outros
fatores. A forma como o erro aleatório se manifesta ao longo da faixa de medição depende
de cada SM, sendo de difícil previsão.

5.2.3. O Erro Grosseiro
O erro grosseiro (Eg) é, geralmente, decorrente de mau uso ou mau funcionamento
do SM. Pode, por exemplo, ocorrer em função de leitura errônea, operação indevida ou


Metrologia SENAI-RN

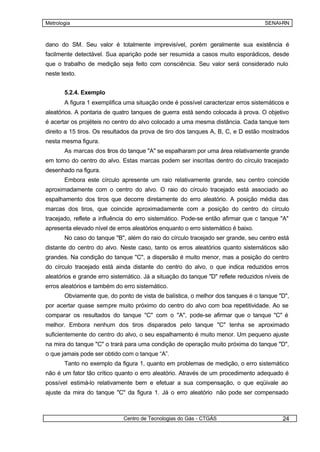

dano do SM. Seu valor é totalmente imprevisível, porém geralmente sua existência é
facilmente detectável. Sua aparição pode ser resumida a casos muito esporádicos, desde
que o trabalho de medição seja feito com consciência. Seu valor será considerado nulo
neste texto.

5.2.4. Exemplo
A figura 1 exemplifica uma situação onde é possível caracterizar erros sistemáticos e
aleatórios. A pontaria de quatro tanques de guerra está sendo colocada à prova. O objetivo
é acertar os projéteis no centro do alvo colocado a uma mesma distância. Cada tanque tem
direito a 15 tiros. Os resultados da prova de tiro dos tanques A, B, C, e D estão mostrados
nesta mesma figura.
As marcas dos tiros do tanque "A" se espalharam por uma área relativamente grande
em torno do centro do alvo. Estas marcas podem ser inscritas dentro do círculo tracejado
desenhado na figura.
Embora este círculo apresente um raio relativamente grande, seu centro coincide
aproximadamente com o centro do alvo. O raio do círculo tracejado está associado ao
espalhamento dos tiros que decorre diretamente do erro aleatório. A posição média das
marcas dos tiros, que coincide aproximadamente com a posição do centro do círculo
tracejado, reflete a influência do erro sistemático. Pode-se então afirmar que c tanque "A"
apresenta elevado nível de erros aleatórios enquanto o erro sistemático é baixo.
No caso do tanque "B", além do raio do círculo tracejado ser grande, seu centro está
distante do centro do alvo. Neste caso, tanto os erros aleatórios quanto sistemáticos são
grandes. Na condição do tanque "C", a dispersão é muito menor, mas a posição do centro
do círculo tracejado está ainda distante do centro do alvo, o que indica reduzidos erros
aleatórios e grande erro sistemático. Já a situação do tanque "D" reflete reduzidos níveis de
erros aleatórios e também do erro sistemático.
Obviamente que, do ponto de vista de balística, o melhor dos tanques é o tanque "D",
por acertar quase sempre muito próximo do centro do alvo com boa repetitividade. Ao se
comparar os resultados do tanque "C" com o "A", pode-se afirmar que o tanque "C" é
melhor. Embora nenhum dos tiros disparados pelo tanque "C" tenha se aproximado
suficientemente do centro do alvo, o seu espalhamento é muito menor. Um pequeno ajuste
na mira do tanque "C" o trará para uma condição de operação muito próxima do tanque "D",
o que jamais pode ser obtido com o tanque “A”.
Tanto no exemplo da figura 1, quanto em problemas de medição, o erro sistemático
não é um fator tão crítico quanto o erro aleatório. Através de um procedimento adequado é
possível estimá-lo relativamente bem e efetuar a sua compensação, o que eqüivale ao
ajuste da mira do tanque "C" da figura 1. Já o erro aleatório não pode ser compensado


Metrologia SENAI-RN

embora sua influência sobre o valor médio obtido por meio de várias repetições se reduza
na proporção de 1 , onde "n" é o número de repetições considerado na média.
n

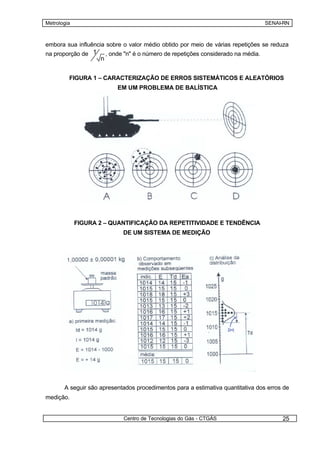

FIGURA 1 – CARACTERIZAÇÃO DE ERROS SISTEMÁTICOS E ALEATÓRIOS
EM UM PROBLEMA DE BALÍSTICA

FIGURA 2 – QUANTIFICAÇÃO DA REPETITIVIDADE E TENDÊNCIA
DE UM SISTEMA DE MEDIÇÃO

A seguir são apresentados procedimentos para a estimativa quantitativa dos erros de
medição.


Metrologia SENAI-RN

5.3. Estimação dos Erros de Medição
Se o erro de medição fosse perfeitamente conhecido, este poderia ser corrigido e
sua influência completamente anulada da medição. A componente sistemática do erro de
medição pode ser suficientemente bem estimada, porém não a componente aleatória.
Assim, não é possível compensar totalmente o erro.
O conhecimento aproximado do erro sistemático e a caracterização da parcela
aleatória é sempre desejável, pois isto toma possível sua correção parcial e a delimitação da
faixa de incerteza ainda presente no resultado de uma medição. A forma de estimação
destes erros é apresentada a seguir:
5.3.1 Erro Sistemático/Tendência/Correção
O erro determinado pelo equação (4.2) contém intrinsecamente as parcelas
sistemática e aleatória. Nota-se que, quando a medição é repetida várias vezes, o erro
aleatório assume tanto valores positivos quanto negativos. De fato, geralmente, o erro
aleatório pode ser modelado como tendo distribuição aproximadamente normal com média
zero. Na prática, sua média tende a zero á medida que aumenta-se o número de dados
observados, uma vez que este tende o distribuir-se simetricamente em valores positivos e
negativos.
Desconsiderando o erro grosseiro, e assumindo que um número suficientemente
grande de medições foi efetuado, a influência do erro aleatório no valor médio das medições
tende a ser desprezável. Sendo assim, o valor médio de um número grande de medidas
efetuadas repetidamente estará predominantemente afetado pelo erro sistemático. Logo,
para um dado valor do mensurando, o Es poderia ser determinado pela equação (4.4), se
fosse considerando um número infinito de medições:

Es = MI – WC (4.4)

Onde: Es = erro sistemático

MI = média de infinitas indicações do SM

WC = valor verdadeiro convencional

Na prática não se dispõe de infinitas medições para determinar o erro sistemático de
um SM, porém sim um número restrito de medições, geralmente obtidas na calibração do
instrumento. Ainda assim, a equação (4.4) pode ser usada para obter uma estimativa do


Metrologia SENAI-RN

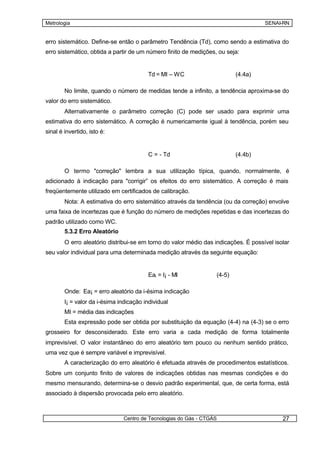

erro sistemático. Define-se então o parâmetro Tendência (Td), como sendo a estimativa do
erro sistemático, obtida a partir de um número finito de medições, ou seja:

Td = MI – WC (4.4a)

No limite, quando o número de medidas tende a infinito, a tendência aproxima-se do
valor do erro sistemático.
Alternativamente o parâmetro correção (C) pode ser usado para exprimir uma
estimativa do erro sistemático. A correção é numericamente igual à tendência, porém seu
sinal é invertido, isto é:

C = - Td (4.4b)

O termo "correção" lembra a sua utilização típica, quando, normalmente, é
adicionado à indicação para "corrigir” os efeitos do erro sistemático. A correção é mais
freqüentemente utilizado em certificados de calibração.
Nota: A estimativa do erro sistemático através da tendência (ou da correção) envolve
uma faixa de incertezas que é função do número de medições repetidas e das incertezas do
padrão utilizado como WC.
5.3.2 Erro Aleatório
O erro aleatório distribui-se em torno do valor médio das indicações. É possível isolar
seu valor individual para uma determinada medição através da seguinte equação:

Eai = I¡ - MI (4-5)

Onde: Ea¡ = erro aleatório da i-ésima indicação
I¡ = valor da i-ésima indicação individual
MI = média das indicações
Esta expressão pode ser obtida por substituição da equação (4-4) na (4-3) se o erro
grosseiro for desconsiderado. Este erro varia a cada medição de forma totalmente
imprevisível. O valor instantâneo do erro aleatório tem pouco ou nenhum sentido prático,
uma vez que é sempre variável e imprevisível.
A caracterização do erro aleatório é efetuada através de procedimentos estatísticos.
Sobre um conjunto finito de valores de indicações obtidas nas mesmas condições e do
mesmo mensurando, determina-se o desvio padrão experimental, que, de certa forma, está
associado à dispersão provocada pelo erro aleatório.


Metrologia SENAI-RN

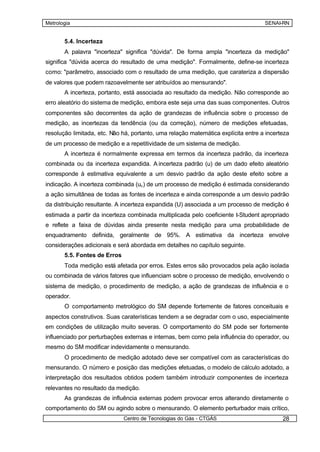

5.4. Incerteza
A palavra "incerteza" significa "dúvida". De forma ampla "incerteza da medição"
significa "dúvida acerca do resultado de uma medição". Formalmente, define-se incerteza
como: "parâmetro, associado com o resultado de uma medição, que carateriza a dispersão
de valores que podem razoavelmente ser atribuídos ao mensurando".
A incerteza, portanto, está associada ao resultado da medição. Não corresponde ao
erro aleatório do sistema de medição, embora este seja uma das suas componentes. Outros
componentes são decorrentes da ação de grandezas de influência sobre o processo de
medição, as incertezas da tendência (ou da correção), número de medições efetuadas,
resolução limitada, etc. Não há, portanto, uma relação matemática explícita entre a incerteza
de um processo de medição e a repetitividade de um sistema de medição.
A incerteza é normalmente expressa em termos da incerteza padrão, da incerteza
combinada ou da incerteza expandida. A incerteza padrão (u) de um dado efeito aleatório
corresponde à estimativa equivalente a um desvio padrão da ação deste efeito sobre a
indicação. A incerteza combinada (uc ) de um processo de medição é estimada considerando
a ação simultânea de todas as fontes de incerteza e ainda corresponde a um desvio padrão
da distribuição resultante. A incerteza expandida (U) associada a um processo de medição é
estimada a partir da incerteza combinada multiplicada pelo coeficiente t-Student apropriado
e reflete a faixa de dúvidas ainda presente nesta medição para uma probabilidade de
enquadramento definida, geralmente de 95%. A estimativa da incerteza envolve
considerações adicionais e será abordada em detalhes no capítulo seguinte.
5.5. Fontes de Erros
Toda medição está afetada por erros. Estes erros são provocados pela ação isolada
ou combinada de vários fatores que influenciam sobre o processo de medição, envolvendo o
sistema de medição, o procedimento de medição, a ação de grandezas de influência e o
operador.
O comportamento metrológico do SM depende fortemente de fatores conceituais e
aspectos construtivos. Suas caraterísticas tendem a se degradar com o uso, especialmente
em condições de utilização muito severas. O comportamento do SM pode ser fortemente
influenciado por perturbações externas e internas, bem como pela influência do operador, ou
mesmo do SM modificar indevidamente o mensurando.
O procedimento de medição adotado deve ser compatível com as características do
mensurando. O número e posição das medições efetuadas, o modelo de cálculo adotado, a
interpretação dos resultados obtidos podem também introduzir componentes de incerteza
relevantes no resultado da medição.
As grandezas de influência externas podem provocar erros alterando diretamente o
comportamento do SM ou agindo sobre o mensurando. O elemento perturbador mais crítico,

Metrologia SENAI-RN

de modo geral, é a variação da temperatura ambiente, embora outras grandezas como
vibrações mecânicas, variações de pressão atmosférica, umidade ou tensão da rede
elétrica, também possam trazer alguma influência. A variação da temperatura provoca
dilatação das escalas dos instrumentos de medição de comprimentos, da mesma forma
como age sobre o mensurando, por exemplo, modificando o comprimento a medir de uma
peça.
A variação da temperatura pode também ser uma perturbação interna. Exemplo
típico é a instabilidade dos sistemas elétricos de medição, por determinado espaço de
tempo, após terem sido ligados. Em função da liberação de calor nos circuitos
elétrico/eletrônicos há uma variação das características elétricas de alguns componentes e
assim do SM. Há necessidade de aguardar estabilização térmica, o que minimizará os
efeitos da temperatura. A existência de atrito, folgas, imperfeições construtivas e o
comportamento não ideal de elementos físicos são outros exemplos de perturbação interna.
A modificação indevida do mensurando pela ação do sistema de medição, ou do
operador, pode ter diversas causas. Por exemplo, na metrologia dimensional, a dimensão da
peça modifica-se em função da força de medição aplicada. A figura 3 ilustra uma situação
onde pretende-se medir a temperatura de um cafezinho. Para tal é empregado um
termômetro de bulbo. Ao ser inserido no copo, há um fluxo de energia do café para o
termômetro: o bulbo esquenta enquanto o café esfria, até que a temperatura de equilíbrio
seja atingida. É esta temperatura, inferior a temperatura inicial do cafezinho, que será
indicada pelo termômetro. Este é outro exemplo onde o mensurando é modificado pelo SM.

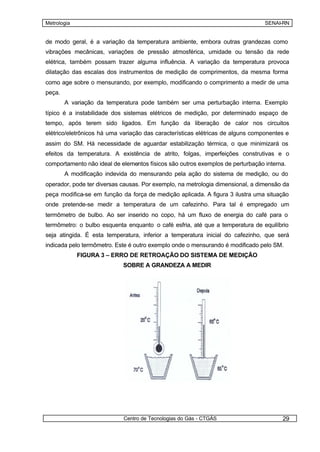

FIGURA 3 – ERRO DE RETROAÇÃO DO SISTEMA DE MEDIÇÃO
SOBRE A GRANDEZA A MEDIR


Metrologia SENAI-RN

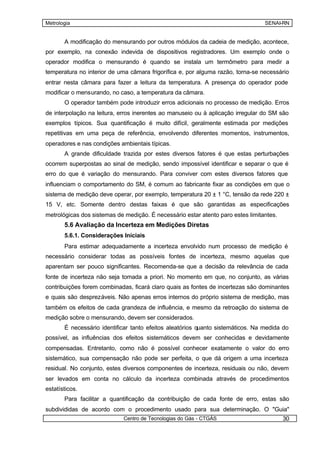

A modificação do mensurando por outros módulos da cadeia de medição, acontece,
por exemplo, na conexão indevida de dispositivos registradores. Um exemplo onde o
operador modifica o mensurando é quando se instala um termômetro para medir a
temperatura no interior de uma câmara frigorífica e, por alguma razão, torna-se necessário
entrar nesta câmara para fazer a leitura da temperatura. A presença do operador pode
modificar o mensurando, no caso, a temperatura da câmara.
O operador também pode introduzir erros adicionais no processo de medição. Erros
de interpolação na leitura, erros inerentes ao manuseio ou à aplicação irregular do SM são
exemplos típicos. Sua quantificação é muito difícil, geralmente estimada por medições
repetitivas em uma peça de referência, envolvendo diferentes momentos, instrumentos,
operadores e nas condições ambientais típicas.
A grande dificuldade trazida por estes diversos fatores é que estas perturbações
ocorrem superpostas ao sinal de medição, sendo impossível identificar e separar o que é
erro do que é variação do mensurando. Para conviver com estes diversos fatores que
influenciam o comportamento do SM, é comum ao fabricante fixar as condições em que o
sistema de medição deve operar, por exemplo, temperatura 20 ± 1 °C, tensão da rede 220 ±
15 V, etc. Somente dentro destas faixas é que são garantidas as especificações
metrológicas dos sistemas de medição. É necessário estar atento paro estes limitantes.
5.6 Avaliação da Incerteza em Medições Diretas
5.6.1. Considerações Iniciais
Para estimar adequadamente a incerteza envolvido num processo de medição é
necessário considerar todas as possíveis fontes de incerteza, mesmo aquelas que
aparentam ser pouco significantes. Recomenda-se que a decisão da relevância de cada
fonte de incerteza não seja tomada a priori. No momento em que, no conjunto, as várias
contribuições forem combinadas, ficará claro quais as fontes de incertezas são dominantes
e quais são desprezáveis. Não apenas erros internos do próprio sistema de medição, mas
também os efeitos de cada grandeza de influência, e mesmo da retroação do sistema de
medição sobre o mensurando, devem ser considerados.
É necessário identificar tanto efeitos aleatórios quanto sistemáticos. Na medida do
possível, as influências dos efeitos sistemáticos devem ser conhecidas e devidamente
compensadas. Entretanto, como não é possível conhecer exatamente o valor do erro
sistemático, sua compensação não pode ser perfeita, o que dá origem a uma incerteza
residual. No conjunto, estes diversos componentes de incerteza, residuais ou não, devem
ser levados em conta no cálculo da incerteza combinada através de procedimentos
estatísticos.
Para facilitar a quantificação da contribuição de cada fonte de erro, estas são
subdivididas de acordo com o procedimento usado para sua determinação. O "Guia"

Metrologia SENAI-RN

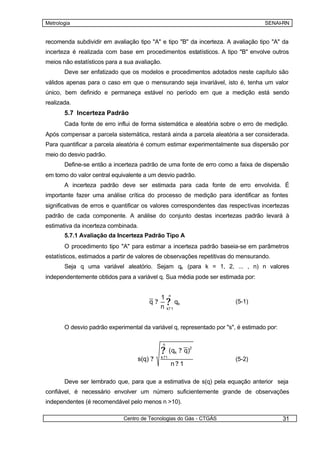

recomenda subdividir em avaliação tipo "A" e tipo "B" da incerteza. A avaliação tipo "A" da
incerteza é realizada com base em procedimentos estatísticos. A tipo "B" envolve outros
meios não estatísticos para a sua avaliação.
Deve ser enfatizado que os modelos e procedimentos adotados neste capítulo são
válidos apenas para o caso em que o mensurando seja invariável, isto é, tenha um valor
único, bem definido e permaneça estável no período em que a medição está sendo
realizada.
5.7 Incerteza Padrão
Cada fonte de erro influi de forma sistemática e aleatória sobre o erro de medição.
Após compensar a parcela sistemática, restará ainda a parcela aleatória a ser considerada.
Para quantificar a parcela aleatória é comum estimar experimentalmente sua dispersão por
meio do desvio padrão.
Define-se então a incerteza padrão de uma fonte de erro como a faixa de dispersão
em torno do valor central equivalente a um desvio padrão.
A incerteza padrão deve ser estimada para cada fonte de erro envolvida. É
importante fazer uma análise crítica do processo de medição para identificar as fontes
significativas de erros e quantificar os valores correspondentes das respectivas incertezas
padrão de cada componente. A análise do conjunto destas incertezas padrão levará à
estimativa da incerteza combinada.
5.7.1 Avaliação da Incerteza Padrão Tipo A
O procedimento tipo "A" para estimar a incerteza padrão baseia-se em parâmetros
estatísticos, estimados a partir de valores de observações repetitivas do mensurando.
Seja q uma variável aleatório. Sejam qk (para k = 1, 2, ... , n) n valores
independentemente obtidos para a variável q. Sua média pode ser estimada por:

1 n
q? ? qk
n k? 1
(5-1)

O desvio padrão experimental da variável q, representado por "s", é estimado por:

n

? ( qk ? q)
2

s(q) ? k ?1
(5-2)
n?1

Deve ser lembrado que, para que a estimativa de s(q) pela equação anterior seja
confiável, é necessário envolver um número suficientemente grande de observações
independentes (é recomendável pelo menos n >10).


Metrologia SENAI-RN

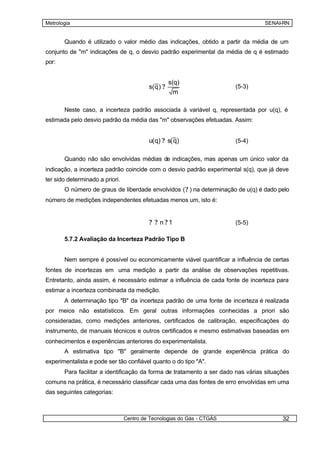

Quando é utilizado o valor médio das indicações, obtido a partir da média de um
conjunto de "m" indicações de q, o desvio padrão experimental da média de q é estimado
por:

s(q)
s( q ) ? (5-3)
m

Neste caso, a incerteza padrão associada à variável q, representada por u(q), é
estimada pelo desvio padrão da média das "m" observações efetuadas. Assim:

u( q) ? s( q) (5-4)

Quando não são envolvidas médias de indicações, mas apenas um único valor da
indicação, a incerteza padrão coincide com o desvio padrão experimental s(q), que já deve
ter sido determinado a priori.
O número de graus de liberdade envolvidos ( ? ) na determinação de u(q) é dado pelo
número de medições independentes efetuadas menos um, isto é:

? ? n?1 (5-5)

5.7.2 Avaliação da Incerteza Padrão Tipo B

Nem sempre é possível ou economicamente viável quantificar a influência de certas
fontes de incertezas em uma medição a partir da análise de observações repetitivas.
Entretanto, ainda assim, é necessário estimar a influência de cada fonte de incerteza para
estimar a incerteza combinada da medição.
A determinação tipo "B" da incerteza padrão de uma fonte de incerteza é realizada
por meios não estatísticos. Em geral outras informações conhecidas a priori são
consideradas, como medições anteriores, certificados de calibração, especificações do
instrumento, de manuais técnicos e outros certificados e mesmo estimativas baseadas em
conhecimentos e experiências anteriores do experimentalista.
A estimativa tipo "B" geralmente depende de grande experiência prática do
experimentalista e pode ser tão confiável quanto o do tipo "A".
Para facilitar a identificação da forma de tratamento a ser dado nas várias situações
comuns na prática, é necessário classificar cada uma das fontes de erro envolvidas em uma
das seguintes categorias:


Metrologia SENAI-RN

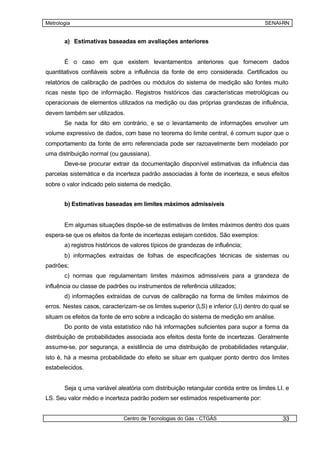

a) Estimativas baseadas em avaliações anteriores

É o caso em que existem levantamentos anteriores que fornecem dados
quantitativos confiáveis sobre a influência da fonte de erro considerada. Certificados ou
relatórios de calibração de padrões ou módulos do sistema de medição são fontes muito
ricas neste tipo de informação. Registros históricos das características metrológicas ou
operacionais de elementos utilizados na medição ou das próprias grandezas de influência,
devem também ser utilizados.
Se nada for dito em contrário, e se o levantamento de informações envolver um
volume expressivo de dados, com base no teorema do limite central, é comum supor que o
comportamento da fonte de erro referenciada pode ser razoavelmente bem modelado por
uma distribuição normal (ou gaussiana).
Deve-se procurar extrair da documentação disponível estimativas da influência das
parcelas sistemática e da incerteza padrão associadas à fonte de incerteza, e seus efeitos
sobre o valor indicado pelo sistema de medição.

b) Estimativas baseadas em limites máximos admissíveis

Em algumas situações dispõe-se de estimativas de limites máximos dentro dos quais
espera-se que os efeitos da fonte de incertezas estejam contidos. São exemplos:
a) registros históricos de valores típicos de grandezas de influência;
b) informações extraídas de folhas de especificações técnicas de sistemas ou
padrões;
c) normas que regulamentam limites máximos admissíveis para a grandeza de
influência ou classe de padrões ou instrumentos de referência utilizados;
d) informações extraídas de curvas de calibração na forma de limites máximos de
erros. Nestes casos, caracterizam-se os limites superior (LS) e inferior (LI) dentro do qual se
situam os efeitos da fonte de erro sobre a indicação do sistema de medição em análise.
Do ponto de vista estatístico não há informações suficientes para supor a forma da
distribuição de probabilidades associada aos efeitos desta fonte de incertezas. Geralmente
assume-se, por segurança, a existência de uma distribuição de probabilidades retangular,
isto é, há a mesma probabilidade do efeito se situar em qualquer ponto dentro dos limites
estabelecidos.

Seja q uma variável aleatória com distribuição retangular contida entre os limites LI. e
LS. Seu valor médio e incerteza padrão podem ser estimados respetivamente por:


Metrologia SENAI-RN

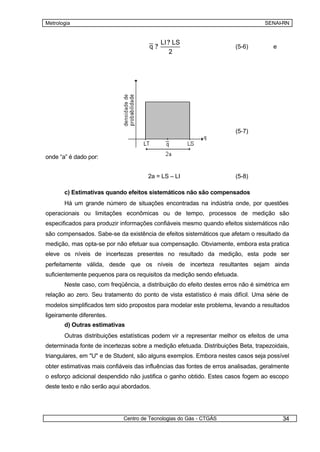

LI ? LS
q? (5-6) e
2

a
u( q) ? (5-7)
3

onde “a” é dado por:

2a = LS – LI (5-8)

c) Estimativas quando efeitos sistemáticos não são compensados
Há um grande número de situações encontradas na indústria onde, por questões
operacionais ou limitações econômicas ou de tempo, processos de medição são
especificados para produzir informações confiáveis mesmo quando efeitos sistemáticos não
são compensados. Sabe-se da existência de efeitos sistemáticos que afetam o resultado da
medição, mas opta-se por não efetuar sua compensação. Obviamente, embora esta pratica
eleve os níveis de incertezas presentes no resultado da medição, esta pode ser
perfeitamente válida, desde que os níveis de incerteza resultantes sejam ainda
suficientemente pequenos para os requisitos da medição sendo efetuada.
Neste caso, com freqüência, a distribuição do efeito destes erros não é simétrica em
relação ao zero. Seu tratamento do ponto de vista estatístico é mais difícil. Uma série de
modelos simplificados tem sido propostos para modelar este problema, levando a resultados
ligeiramente diferentes.
d) Outras estimativas
Outras distribuições estatísticas podem vir a representar melhor os efeitos de uma
determinada fonte de incertezas sobre a medição efetuada. Distribuições Beta, trapezoidais,
triangulares, em "U" e de Student, são alguns exemplos. Embora nestes casos seja possível
obter estimativas mais confiáveis das influências das fontes de erros analisadas, geralmente
o esforço adicional despendido não justifica o ganho obtido. Estes casos fogem ao escopo
deste texto e não serão aqui abordados.


Metrologia SENAI-RN

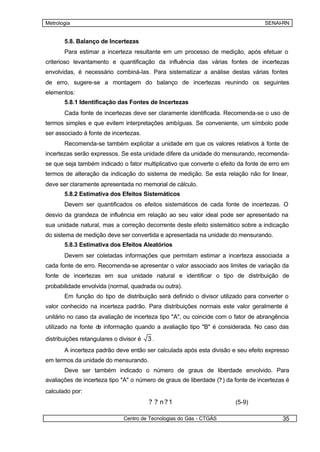

5.8. Balanço de Incertezas
Para estimar a incerteza resultante em um processo de medição, após efetuar o
criterioso levantamento e quantificação da influência das várias fontes de incertezas
envolvidas, é necessário combiná-las. Para sistematizar a análise destas várias fontes
de erro, sugere-se a montagem do balanço de incertezas reunindo os seguintes
elementos:
5.8.1 Identificação das Fontes de Incertezas
Cada fonte de incertezas deve ser claramente identificada. Recomenda-se o uso de
termos simples e que evitem interpretações ambíguas. Se conveniente, um símbolo pode
ser associado à fonte de incertezas.
Recomenda-se também explicitar a unidade em que os valores relativos à fonte de
incertezas serão expressos. Se esta unidade difere da unidade do mensurando, recomenda-
se que seja também indicado o fator multiplicativo que converte o efeito da fonte de erro em
termos de alteração da indicação do sistema de medição. Se esta relação não for linear,
deve ser claramente apresentada no memorial de cálculo.
5.8.2 Estimativa dos Efeitos Sistemáticos
Devem ser quantificados os efeitos sistemáticos de cada fonte de incertezas. O
desvio da grandeza de influência em relação ao seu valor ideal pode ser apresentado na
sua unidade natural, mas a correção decorrente deste efeito sistemático sobre a indicação
do sistema de medição deve ser convertida e apresentada na unidade do mensurando.
5.8.3 Estimativa dos Efeitos Aleatórios
Devem ser coletadas informações que permitam estimar a incerteza associada a
cada fonte de erro. Recomenda-se apresentar o valor associado aos limites de variação da
fonte de incertezas em sua unidade natural e identificar o tipo de distribuição de
probabilidade envolvida (normal, quadrada ou outra).
Em função do tipo de distribuição será definido o divisor utilizado para converter o
valor conhecido na incerteza padrão. Para distribuições normais este valor geralmente é
unitário no caso da avaliação de incerteza tipo "A", ou coincide com o fator de abrangência
utilizado na fonte d informação quando a avaliação tipo "B" é considerada. No caso das
e

distribuições retangulares o divisor é 3.
A incerteza padrão deve então ser calculada após esta divisão e seu efeito expresso
em termos da unidade do mensurando.
Deve ser também indicado o número de graus de liberdade envolvido. Para
avaliações de incerteza tipo "A" o número de graus de liberdade (? ) da fonte de incertezas é
calculado por:
? ? n?1 (5-9)


Metrologia SENAI-RN

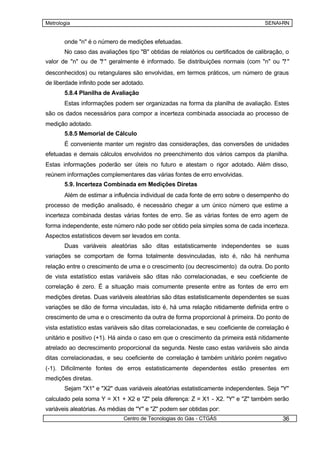

onde "n" é o número de medições efetuadas.
No caso das avaliações tipo "B" obtidas de relatórios ou certificados de calibração, o
?
valor de "n" ou de " " geralmente é informado. Se distribuições normais (com "n" ou "? "
desconhecidos) ou retangulares são envolvidas, em termos práticos, um número de graus
de liberdade infinito pode ser adotado.
5.8.4 Planilha de Avaliação
Estas informações podem ser organizadas na forma da planilha de avaliação. Estes
são os dados necessários para compor a incerteza combinada associada ao processo de
medição adotado.
5.8.5 Memorial de Cálculo
É conveniente manter um registro das considerações, das conversões de unidades
efetuadas e demais cálculos envolvidos no preenchimento dos vários campos da planilha.
Estas informações poderão ser úteis no futuro e atestam o rigor adotado. Além disso,
reúnem informações complementares das várias fontes de erro envolvidas.
5.9. Incerteza Combinada em Medições Diretas
Além de estimar a influência individual de cada fonte de erro sobre o desempenho do
processo de medição analisado, é necessário chegar a um único número que estime a
incerteza combinada destas várias fontes de erro. Se as várias fontes de erro agem de
forma independente, este número não pode ser obtido pela simples soma de cada incerteza.
Aspectos estatísticos devem ser levados em conta.
Duas variáveis aleatórias são ditas estatisticamente independentes se suas
variações se comportam de forma totalmente desvinculadas, isto é, não há nenhuma
relação entre o crescimento de uma e o crescimento (ou decrescimento) da outra. Do ponto
de vista estatístico estas variáveis são ditas não correlacionadas, e seu coeficiente de
correlação é zero. É a situação mais comumente presente entre as fontes de erro em
medições diretas. Duas variáveis aleatórias são ditas estatisticamente dependentes se suas
variações se dão de forma vinculadas, isto é, há uma relação nitidamente definida entre o
crescimento de uma e o crescimento da outra de forma proporcional à primeira. Do ponto de
vista estatístico estas variáveis são ditas correlacionadas, e seu coeficiente de correlação é
unitário e positivo (+1). Há ainda o caso em que o crescimento da primeira está nitidamente
atrelado ao decrescimento proporcional da segunda. Neste caso estas variáveis são ainda
ditas correlacionadas, e seu coeficiente de correlação é também unitário porém negativo
(-1). Dificilmente fontes de erros estatisticamente dependentes estão presentes em
medições diretas.
Sejam "X1" e "X2" duas variáveis aleatórias estatisticamente independentes. Seja "Y"
calculado pela soma Y = X1 + X2 e "Z" pela diferença: Z = X1 - X2. "Y" e "Z" também serão
variáveis aleatórias. As médias de "Y" e "Z" podem ser obtidas por:

Metrologia SENAI-RN

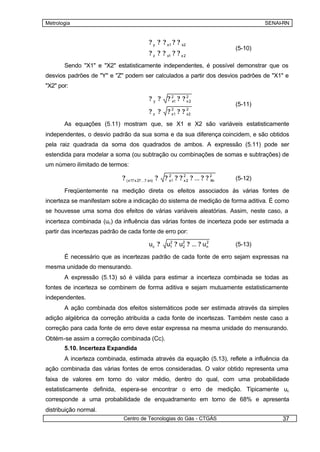

? y ? ? x1 ? ? x2
(5-10)
? z ? ? x1 ? ? x 2
Sendo "X1" e "X2" estatisticamente independentes, é possível demonstrar que os
desvios padrões de "Y" e "Z" podem ser calculados a partir dos desvios padrões de "X1" e
"X2" por:

?y ? ? 21 ? ? 2 2
x x
(5-11)
?z ? ? ??
2 2
x1 x2

As equações (5.11) mostram que, se X1 e X2 são variáveis estatisticamente
independentes, o desvio padrão da sua soma e da sua diferença coincidem, e são obtidos
pela raiz quadrada da soma dos quadrados de ambos. A expressão (5.11) pode ser
estendida para modelar a soma (ou subtração ou combinações de somas e subtrações) de
um número ilimitado de termos:

? ( x1? x 2? ...? xn) ? ? 21 ? ? 2 2 ? ... ? ? 2
x x Xn (5-12)

Freqüentemente na medição direta os efeitos associados às várias fontes de
incerteza se manifestam sobre a indicação do sistema de medição de forma aditiva. É como
se houvesse uma soma dos efeitos de várias variáveis aleatórias. Assim, neste caso, a
incerteza combinada (uc ) da influência das várias fontes de incerteza pode ser estimada a
partir das incertezas padrão de cada fonte de erro por:

uc ? u1 ? u2 ? ... ? un
2
2
2
(5-13)

É necessário que as incertezas padrão de cada fonte de erro sejam expressas na
mesma unidade do mensurando.
A expressão (5.13) só é válida para estimar a incerteza combinada se todas as
fontes de incerteza se combinem de forma aditiva e sejam mutuamente estatisticamente
independentes.
A ação combinada dos efeitos sistemáticos pode ser estimada através da simples
adição algébrica da correção atribuída a cada fonte de incertezas. Também neste caso a
correção para cada fonte de erro deve estar expressa na mesma unidade do mensurando.
Obtém-se assim a correção combinada (Cc).
5.10. Incerteza Expandida
A incerteza combinada, estimada através da equação (5.13), reflete a influência da
ação combinada das várias fontes de erros consideradas. O valor obtido representa uma
faixa de valores em torno do valor médio, dentro do qual, com uma probabilidade
estatisticamente definida, espera-se encontrar o erro de medição. Tipicamente uc
corresponde a uma probabilidade de enquadramento em torno de 68% e apresenta
distribuição normal.

Metrologia SENAI-RN

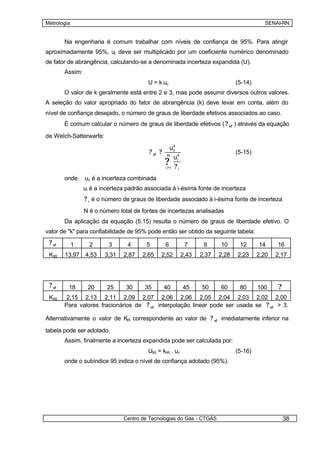

Na engenharia é comum trabalhar com níveis de confiança de 95%. Para atingir
aproximadamente 95%, uc deve ser multiplicado por um coeficiente numérico denominado
de fator de abrangência, calculando-se a denominada incerteza expandida (U).
Assim:
U = k.uc (5-14)
O valor de k geralmente está entre 2 e 3, mas pode assumir diversos outros valores.
A seleção do valor apropriado do fator de abrangência (k) deve levar em conta, além do
nível de confiança desejado, o número de graus de liberdade efetivos associados ao caso.
É comum calcular o número de graus de liberdade efetivos ( ? ef ) através da equação

de Welch-Satterwarfe:

u4
? ef ? c
(5-15)
N
u4
?1 ?i
i? i

onde: uc é a incerteza combinada
ui é a incerteza padrão associada à i-ésima fonte de incerteza
? i é o número de graus de liberdade associado à i-ésima fonte de incerteza
N é o número total de fontes de incertezas analisadas
Da aplicação da equação (5.15) resulta o número de graus de liberdade efetivo. O
valor de "k" para confiabilidade de 95% pode então ser obtido da seguinte tabela:
? ef 1 2 3 4 5 6 7 8 10 12 14 16
K95 13,97 4,53 3,31 2,87 2,65 2,52 2,43 2,37 2,28 2,23 2,20 2,17

? ef 18 20 25 30 35 40 45 50 60 80 100 ?
K95 2,15 2,13 2,11 2,09 2,07 2,06 2,06 2,05 2,04 2,03 2,02 2,00
Para valores fracionários de ? ef interpolação linear pode ser usada se ? ef > 3.

Alternativamente o valor de K correspondente ao valor de ? ef imediatamente inferior na
95

tabela pode ser adotado.
Assim, finalmente a incerteza expandida pode ser calculada por:
U95 = k95 . uc (5-16)
onde o subíndice 95 indica o nível de confiança adotado (95%).


Metrologia SENAI-RN

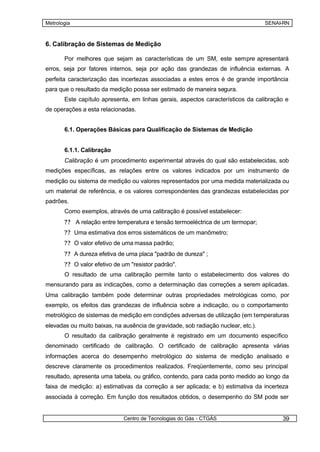

6. Calibração de Sistemas de Medição

Por melhores que sejam as características de um SM, este sempre apresentará
erros, seja por fatores internos, seja por ação das grandezas de influência externas. A
perfeita caracterização das incertezas associadas a estes erros é de grande importância
para que o resultado da medição possa ser estimado de maneira segura.
Este capítulo apresenta, em linhas gerais, aspectos característicos da calibração e
de operações a esta relacionadas.

6.1. Operações Básicas para Qualificação de Sistemas de Medição

6.1.1. Calibração
Calibração é um procedimento experimental através do qual são estabelecidas, sob
medições específicas, as relações entre os valores indicados por um instrumento de
medição ou sistema de medição ou valores representados por uma medida materializada ou
um material de referência, e os valores correspondentes das grandezas estabelecidas por
padrões.
Como exemplos, através de uma calibração é possível estabelecer:
?? A relação entre temperatura e tensão termoeléctrica de um termopar;
?? Uma estimativa dos erros sistemáticos de um manômetro;
?? O valor efetivo de uma massa padrão;
?? A dureza efetiva de uma placa "padrão de dureza" ;
?? O valor efetivo de um "resistor padrão".
O resultado de uma calibração permite tanto o estabelecimento dos valores do
mensurando para as indicações, como a determinação das correções a serem aplicadas.
Uma calibração também pode determinar outras propriedades metrológicas como, por
exemplo, os efeitos das grandezas de influência sobre a indicação, ou o comportamento
metrológico de sistemas de medição em condições adversas de utilização (em temperaturas
elevadas ou muito baixas, na ausência de gravidade, sob radiação nuclear, etc.).
O resultado da calibração geralmente é registrado em um documento específico
denominado certificado de calibração. O certificado de calibração apresenta várias
informações acerca do desempenho metrológico do sistema de medição analisado e
descreve claramente os procedimentos realizados. Freqüentemente, como seu principal
resultado, apresenta uma tabela, ou gráfico, contendo, para cada ponto medido ao longo da
faixa de medição: a) estimativas da correção a ser aplicada; e b) estimativa da incerteza
associada à correção. Em função dos resultados obtidos, o desempenho do SM pode ser


Metrologia SENAI-RN

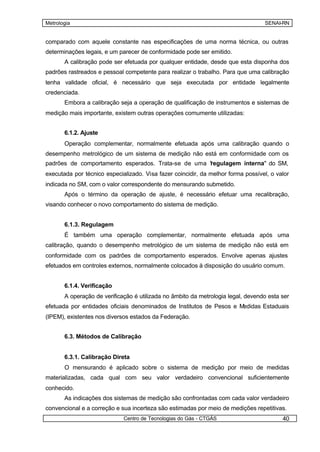

comparado com aquele constante nas especificações de uma norma técnica, ou outras
determinações legais, e um parecer de conformidade pode ser emitido.
A calibração pode ser efetuada por qualquer entidade, desde que esta disponha dos
padrões rastreados e pessoal competente para realizar o trabalho. Para que uma calibração
tenha validade oficial, é necessário que seja executada por entidade legalmente
credenciada.
Embora a calibração seja a operação de qualificação de instrumentos e sistemas de
medição mais importante, existem outras operações comumente utilizadas:

6.1.2. Ajuste
Operação complementar, normalmente efetuada após uma calibração quando o
desempenho metrológico de um sistema de medição não está em conformidade com os
padrões de comportamento esperados. Trata-se de uma "
regulagem interna" do SM,
executada por técnico especializado. Visa fazer coincidir, da melhor forma possível, o valor
indicada no SM, com o valor correspondente do mensurando submetido.
Após o término da operação de ajuste, é necessário efetuar uma recalibração,
visando conhecer o novo comportamento do sistema de medição.

6.1.3. Regulagem
É também uma operação complementar, normalmente efetuada após uma
calibração, quando o desempenho metrológico de um sistema de medição não está em
conformidade com os padrões de comportamento esperados. Envolve apenas ajustes
efetuados em controles externos, normalmente colocados à disposição do usuário comum.

6.1.4. Verificação
A operação de verificação é utilizada no âmbito da metrologia legal, devendo esta ser
efetuada por entidades oficiais denominados de Institutos de Pesos e Medidas Estaduais
(IPEM), existentes nos diversos estados da Federação.

6.3. Métodos de Calibração

6.3.1. Calibração Direta
O mensurando é aplicado sobre o sistema de medição por meio de medidas
materializadas, cada qual com seu valor verdadeiro convencional suficientemente
conhecido.
As indicações dos sistemas de medição são confrontadas com cada valor verdadeiro
convencional e a correção e sua incerteza são estimadas por meio de medições repetitivas.

Metrologia SENAI-RN

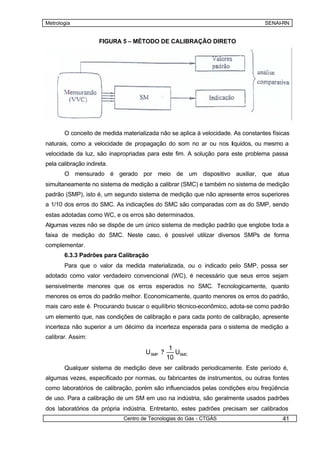

FIGURA 5 – MÉTODO DE CALIBRAÇÃO DIRETO

6.3.2. Calibração Indireta
Não seria fácil calibrar o velocímetro de um automóvel utilizando a calibração direta.

O conceito de medida materializada não se aplica à velocidade. As constantes físicas
naturais, como a velocidade de propagação do som no ar ou nos líquidos, ou mesmo a
velocidade da luz, são inapropriadas para este fim. A solução para este problema passa
pela calibração indireta.
O mensurado é gerado por meio de um dispositivo auxiliar, que atua
simultaneamente no sistema de medição a calibrar (SMC) e também no sistema de medição
padrão (SMP), isto é, um segundo sistema de medição que não apresente erros superiores
a 1/10 dos erros do SMC. As indicações do SMC são comparadas com as do SMP, sendo
estas adotadas como WC, e os erros são determinados.
Algumas vezes não se dispõe de um único sistema de medição padrão que englobe toda a
faixa de medição do SMC. Neste caso, é possível utilizar diversos SMPs de forma
complementar.
6.3.3 Padrões para Calibração
Para que o valor da medida materializada, ou o indicado pelo SMP, possa ser
adotado como valor verdadeiro convencional (WC), é necessário que seus erros sejam
sensivelmente menores que os erros esperados no SMC. Tecnologicamente, quanto
menores os erros do padrão melhor. Economicamente, quanto menores os erros do padrão,
mais caro este é. Procurando buscar o equilíbrio técnico-econômico, adota-se como padrão
um elemento que, nas condições de calibração e para cada ponto de calibração, apresente
incerteza não superior a um décimo da incerteza esperada para o sistema de medição a
calibrar. Assim:
1
USMP ? USMC
10
Qualquer sistema de medição deve ser calibrado periodicamente. Este período é,
algumas vezes, especificado por normas, ou fabricantes de instrumentos, ou outras fontes
como laboratórios de calibração, porém são influenciados pelas condições e/ou freqüência
de uso. Para a calibração de um SM em uso na indústria, são geralmente usados padrões
dos laboratórios da própria indústria. Entretanto, estes padrões precisam ser calibrados

Metrologia SENAI-RN

periodicamente, o que ë executado por laboratórios secundários da RBC. Mas também
estes padrões precisam ser calibrados por outros que, por sua vez, também necessitam de
calibração e assim por diante... Estabelece-se assim uma hierarquia que irá terminar nos
padrões primários internacionais, ou mesmo, na própria definição da grandeza. A calibração
periódica dos padrões garante a rastreabilidade internacional, o que elimina o risco do
"metro francês" ser diferente do "metro australiano".
ó.4. Calibração Parcial
Normalmente objetiva-se determinar o comportamento operacional e metrológico do
sistema de medição na sua integralidade, isto é, do conjunto formado pelos módulos
sensor/transdutor, transmissão ou tratamento de sinal, dispositivo mostrador e demais que
compõem a cadeia de medição. Este sistema de medição pode apresentar-se de forma
independente (ex: manômetro, máquina de medir por coordenadas) ou pode estar integrado
a um sistema composto de vários elementos interligáveis fisicamente (ex: célula de carga +
amplificador da máquina de ensaio de materiais, termômetro de um reator nuclear, formado
por termopar + cabo de compensação + voltímetro).
Nestes casos, é comum efetuar calibrações separadamente em alguns módulos do
sistema, tendo sempre em vista que estes devem apresentar um sinal de saída definido
(resposta) para um sinal de entrada conhecido (estímulo). A análise do desempenho
individual de cada módulo possibilita a determinação das caraterísticas de desempenho do
conjunto.
6.5. Procedimento Geral de Calibração
A calibração de sistemas de medição é um trabalho especializado e exige amplos
conhecimentos de metrologia, total domínio sobre os princípios e o funcionamento do
sistema de medição a calibrar (SMC), muita atenção e cuidados na sua execução e uma
elevada dose de bom senso. Envolve o uso de equipamento sofisticado e de alto custo.
Recomenda-se sempre usar um procedimento de calibração documentado, segundo
exigências de normas NBR/IS0. Quando tais procedimentos de calibração não existirem,
devem ser elaborados com base em informações obtidas de normas técnicas,
recomendações de fabricantes e informações do usuáriodo SM em questão,
complementados com a observância das regras básicas da metrologia e do bom senso.
Quando trata-se de um trabalho de cunho técnico-científico, é fundamental que
sejam registrados todos os eventos associados com o desenrolar da atividade, na forma de
um memorial de calibração.
Esta proposta de roteiro genérico de uma calibração está estruturada em oito etapas;
Ela é apenas orientativa.


Metrologia SENAI-RN

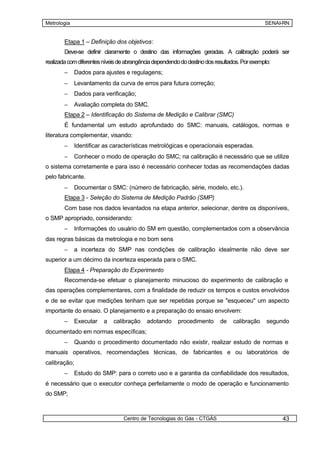

Etapa 1 – Definição dos objetivos:
Deve-se definir claramente o destino das informações geradas. A calibração poderá ser
realizada com diferentes níveis de abrangência dependendo do destino dos resultados. Por exemplo:
– Dados para ajustes e regulagens;
– Levantamento da curva de erros para futura correção;
– Dados para verificação;
– Avaliação completa do SMC.
Etapa 2 – Identificação do Sistema de Medição e Calibrar (SMC)
É fundamental um estudo aprofundado do SMC: manuais, catálogos, normas e
literatura complementar, visando:
– Identificar as características metrológicas e operacionais esperadas.
– Conhecer o modo de operação do SMC; na calibração é necessário que se utilize
o sistema corretamente e para isso é necessário conhecer todas as recomendações dadas
pelo fabricante.
– Documentar o SMC: (número de fabricação, série, modelo, etc.).
Etapa 3 - Seleção do Sistema de Medição Padrão (SMP)
Com base nos dados levantados na etapa anterior, selecionar, dentre os disponíveis,
o SMP apropriado, considerando:
– Informações do usuário do SM em questão, complementados com a observância
das regras básicas da metrologia e no bom sens
– a incerteza do SMP nas condições de calibração idealmente não deve ser
superior a um décimo da incerteza esperada para o SMC.
Etapa 4 - Preparação do Experimento
Recomenda-se efetuar o planejamento minucioso do experimento de calibração e
das operações complementares, com a finalidade de reduzir os tempos e custos envolvidos
e de se evitar que medições tenham que ser repetidas porque se "esqueceu" um aspecto
importante do ensaio. O planejamento e a preparação do ensaio envolvem:
– Executar a calibração adotando procedimento de calibração segundo
documentado em normas específicas;
– Quando o procedimento documentado não existir, realizar estudo de normas e
manuais operativos, recomendações técnicas, de fabricantes e ou laboratórios de
calibração;
– Estudo do SMP: para o correto uso e a garantia da confiabilidade dos resultados,
é necessário que o executor conheça perfeitamente o modo de operação e funcionamento
do SMP;


Metrologia SENAI-RN

– Esquematização do ensaio: especificação da montagem a ser realizada, dos
instrumentos auxiliares a serem envolvidos (medidores de temperatura, tensão da rede,
umidade relativa, etc.) e da seqüência de operações a serem seguidas;
– Preparação das planilhas de coleta de dados: destinadas a facilitar a tomada dos
dados, reduzindo a probabilidade de erros e esquecimentos na busca de informações;
– Montagem do experimento, que deve ser efetuada com conhecimento técnico e
máximo cuidado.
Etapa 5 - Execução do Ensaio
Deve seguir o roteiro fixado no procedimento de calibração. É importante não
esquecer de verificar e registrar as condições de ensaio (ambientais, operacionais, etc.).
Qualquer anomalia constatada na execução dos trabalhos deve ser anotada no memorial de
calibração, com identificação cronológica associada com o desenrolar do experimento.
Etapa 6 - Processamento e Documentação dos Dados:
Todos os cálculos realizados devem ser explicitados no memorial. A documentação
dos dados e resultados de forma clara, seja como tabelas ou gráficos, é fundamental.
Etapa 7 - Análise dos Resultados
A partir da curva de erros, e dos diversos valores calculados para a faixa de
medição, determinam-se, quando for o caso, os parâmetros reduzidos correspondentes às
caracterís ticas metrológicas e operacionais. Estes valores são comparados às
especificações do fabricante, usuário, normas, e dão lugar a um parecer final. Este parecer
pode ou não atestar a conformidade do SMC com uma norma ou recomendação técnica,
apresentar instruções de como e restrições das condições em que o SMC pode ser utilizado,
etc.
Etapa 8 - Certificado de Calibração
A partir do memorial, gera-se o Certificado de Calibração, que é o documento final
que será fornecido ao requisitante, no qual constam as condições e os meios de calibração,
bem como os resultados e os pareceres.
A norma NBR ISO 10012-1 "Requisitos da Garantia da Qualidade para
Equipamentos de Medição” prevê que os resultados das calibrações devem ser registrados
com detalhes suficientes de modo que a rastreabilidade de todas as medições efetuadas
com o SM calibrado possam ser demonstradas, e qualquer medição possa ser reproduzida
sob condições semelhantes às condições originais.
As seguintes informações são recomendadas para constar no Certificado de
Calibração:
a) descrição e identificação individual do SM a calibrar;
b) data da calibração;


Metrologia SENAI-RN

c) os resultados da calibração obtidos após, e quando relevante, os obtidos antes
dos ajustes efetuados;
d) identificação do(s) procedimento(s) de calibração utilizado(s);
e) identificação do SM padrão utilizado, com data e entidade executora da sua
calibração, bem como sua incerteza
f) as condições ambientais relevantes e orientações expressas sobre quaisquer
correções necessárias ao SM a calibrar;
g) uma declaração das incertezas envolvidas na calibração e seus efeitos
cumulativos;
h) detalhes sobre quaisquer manutenções, ajustes, regulagens, reparos e
modificações realizadas;
i) qualquer limitação de uso (ex.: faixa de medição restrita);
j) identificação e assinaturas da(s) pessoa(s) responsável(eis) pela calibração bem
como do gerente técnico do laboratório;
k) identificação individual do certificado, com número de série ou equivalente.
Para garantir a rastreabilidade das medições até os padrões primários internacionais,
é necessário que o usuário defina, em função das condições de uso específicas do SM, os
intervalos de calibração. Estes devem ser reajustados com base nos dados históricos das
calibrações anteriores realizadas.

7. Implementação de Laboratórios de Metrologia

O interesse principal de um laboratório deve ser a qualidade dos serviços que presta,
que atendam ao seguinte:

a) satisfação de uma necessidade bem definida e das expectativas dos seus clientes;

b) execução das atividades de acordo com as normas e especificações aplicáveis;

c) obtenção a um custo que proporcione um benefício.

Para cumprir estes objetivos, o laboratório deverá se organizar de tal maneira que os
fatores técnicos, administrativos e humanos, que afetam a qualidade de seus ensaios,
estejam corretamente controlados. Neste sentido a implementação de um Sistema da
Qualidade nos laboratórios é valioso recurso de gestão para otimização e controle da
qualidade.


Metrologia SENAI-RN

7.1. Confiabilidade Metrológica

A confiabilidade metrológica requer procedimentos, rotinas e métodos apropriados,
semelhantes aos usados em controle da qualidade, todos derivados de aplicações de
técnicas estatísticas e análise de erros.

Se não houver confiança nos resultados dessas medições, a garantia da qualidade
passa a ser inoperante. O programa de confiabilidade metrológica é contínuo, sem
interrupção, requerendo tanto o planejamento prévio como a avaliação constante dos
resultados alcançados.

Convém esclarecer que laboratório, em Confiabilidade Metrológica, designa local
apropriado para medições; assim sendo, inclui desde os grandes laboratórios, que se
dividem em laboratórios menores, até postos de inspeção, para os quais se reserva o nome
genérico de estações metrológicas.

– Programas interlaboratoriais são um mecanismo eficiente para garantia da
credibilidade;

– Qualquer propriedade, não medida, não ensaiada, passa a ser uma incógnita. Ao
ser medida, contudo, exige-se credibilidade laboratorial.

8. Credenciamento de Laboratórios de Calibração

O INMETRO é o órgão oficial responsável pelas atividades de Normalização,
Certificação da Qualidade e Metrologia no Brasil.

8.2. O Que é o Credenciamento

O credenciamento de um laboratório de calibração concedido pelo INMETRO é o
reconhecimento formal de que o laboratório está operando com um sistema da qualidade
documentado e é tecnicamente competente para realizar as calibrações específicas,
avaliado segundo o documento "Critérios Gerais para o Credenciamento de Laboratórios de
Calibração e Ensaio" e aos requisitos estabelecidos no ABNT ISO/IEC Guia 25.

O credenciamento é concedido por área da metrologia, para uma determinada
relação de serviços acompanhada das respectivas faixas e incertezas de medição.


Metrologia SENAI-RN

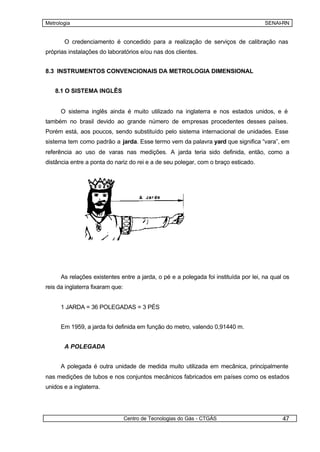

O credenciamento é concedido para a realização de serviços de calibração nas
próprias instalações do laboratórios e/ou nas dos clientes.

8.3 INSTRUMENTOS CONVENCIONAIS DA METROLOGIA DIMENSIONAL

8.1 O SISTEMA INGLÊS

O sistema inglês ainda é muito utilizado na inglaterra e nos estados unidos, e é
também no brasil devido ao grande número de empresas procedentes desses países.
Porém está, aos poucos, sendo substituído pelo sistema internacional de unidades. Esse
sistema tem como padrão a jarda. Esse termo vem da palavra yard que significa “vara”, em
referência ao uso de varas nas medições. A jarda teria sido definida, então, como a
distância entre a ponta do nariz do rei e a de seu polegar, com o braço esticado.

As relações existentes entre a jarda, o pé e a polegada foi instituída por lei, na qual os
reis da inglaterra fixaram que:

1 JARDA = 36 POLEGADAS = 3 PÉS

Em 1959, a jarda foi definida em função do metro, valendo 0,91440 m.

A POLEGADA

A polegada é outra unidade de medida muito utilizada em mecânica, principalmente
nas medições de tubos e nos conjuntos mecânicos fabricados em países como os estados
unidos e a inglaterra.


Metrologia SENAI-RN

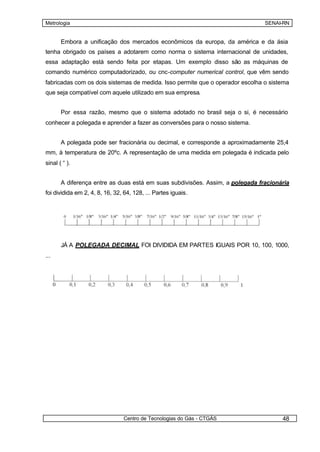

Embora a unificação dos mercados econômicos da europa, da américa e da ásia
tenha obrigado os países a adotarem como norma o sistema internacional de unidades,
essa adaptação está sendo feita por etapas. Um exemplo disso são as máquinas de
comando numérico computadorizado, ou cnc-computer numerical control, que vêm sendo
fabricadas com os dois sistemas de medida. Isso permite que o operador escolha o sistema
que seja compatível com aquele utilizado em sua empresa.

Por essa razão, mesmo que o sistema adotado no brasil seja o si, é necessário
conhecer a polegada e aprender a fazer as conversões para o nosso sistema.

A polegada pode ser fracionária ou decimal, e corresponde a aproximadamente 25,4
mm, à temperatura de 20ºc. A representação de uma medida em polegada é indicada pelo
sinal ( “ ).

A diferença entre as duas está em suas subdivisões. Assim, a polegada fracionária
foi dividida em 2, 4, 8, 16, 32, 64, 128, ... Partes iguais.

JÁ A POLEGADA DECIMAL FOI DIVIDIDA EM PARTES IGUAIS POR 10, 100, 1000,
...


Metrologia SENAI-RN

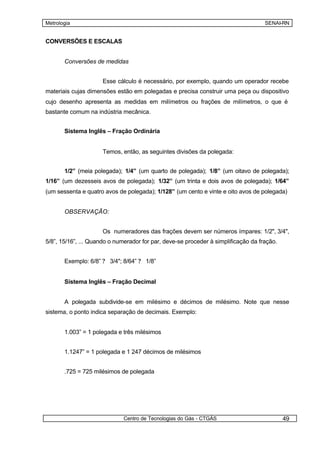

CONVERSÕES E ESCALAS

Conversões de medidas

Esse cálculo é necessário, por exemplo, quando um operador recebe
materiais cujas dimensões estão em polegadas e precisa construir uma peça ou dispositivo
cujo desenho apresenta as medidas em milímetros ou frações de milímetros, o que é
bastante comum na indústria mecânica.

Sistema Inglês – Fração Ordinária

Temos, então, as seguintes divisões da polegada:

1/2” (meia polegada); 1/4” (um quarto de polegada); 1/8” (um oitavo de polegada);
1/16” (um dezesseis avos de polegada); 1/32” (um trinta e dois avos de polegada); 1/64”
(um sessenta e quatro avos de polegada); 1/128” (um cento e vinte e oito avos de polegada)

OBSERVAÇÃO:

Os numeradores das frações devem ser números ímpares: 1/2", 3/4",
5/8”, 15/16”, ... Quando o numerador for par, deve-se proceder à simplificação da fração.

Exemplo: 6/8” ? 3/4"; 8/64” ? 1/8”

Sistema Inglês – Fração Decimal

A polegada subdivide-se em milésimo e décimos de milésimo. Note que nesse
sistema, o ponto indica separação de decimais. Exemplo:

1.003” = 1 polegada e três milésimos

1.1247” = 1 polegada e 1 247 décimos de milésimos

.725 = 725 milésimos de polegada


Metrologia SENAI-RN

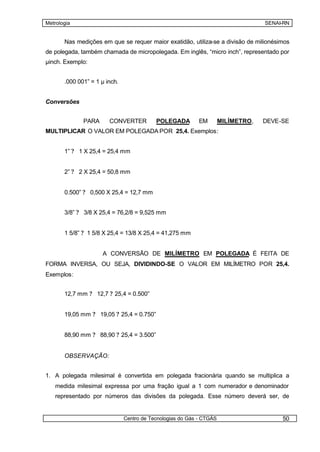

Nas medições em que se requer maior exatidão, utiliza-se a divisão de milionésimos
de polegada, também chamada de micropolegada. Em inglês, “micro inch”, representado por
µinch. Exemplo:

.000 001” = 1 µ inch.

Conversões

PARA CONVERTER POLEGADA EM MILÍMETRO, DEVE-SE
MULTIPLICAR O VALOR EM POLEGADA POR 25,4. Exemplos:

1” ? 1 X 25,4 = 25,4 mm

2” ? 2 X 25,4 = 50,8 mm

0.500” ? 0,500 X 25,4 = 12,7 mm

3/8” ? 3/8 X 25,4 = 76,2/8 = 9,525 mm

1 5/8” ? 1 5/8 X 25,4 = 13/8 X 25,4 = 41,275 mm

A CONVERSÃO DE MILÍMETRO EM POLEGADA É FEITA DE
FORMA INVERSA, OU SEJA, DIVIDINDO-SE O VALOR EM MILÍMETRO POR 25,4.
Exemplos:

12,7 mm ? 12,7 ? 25,4 = 0.500”

19,05 mm ? 19,05 ? 25,4 = 0.750”

88,90 mm ? 88,90 ? 25,4 = 3.500”

OBSERVAÇÃO:

1. A polegada milesimal é convertida em polegada fracionária quando se multiplica a
medida milesimal expressa por uma fração igual a 1 com numerador e denominador
representado por números das divisões da polegada. Esse número deverá ser, de


Metrologia SENAI-RN

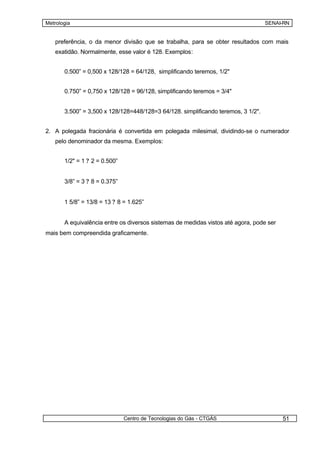

preferência, o da menor divisão que se trabalha, para se obter resultados com mais
exatidão. Normalmente, esse valor é 128. Exemplos:

0.500” = 0,500 x 128/128 = 64/128, simplificando teremos, 1/2"

0.750” = 0,750 x 128/128 = 96/128, simplificando teremos = 3/4"

3.500” = 3,500 x 128/128=448/128=3 64/128. simplificando teremos, 3 1/2".

2. A polegada fracionária é convertida em polegada milesimal, dividindo-se o numerador
pelo denominador da mesma. Exemplos:

1/2" = 1 ? 2 = 0.500”

3/8” = 3 ? 8 = 0.375”

1 5/8” = 13/8 = 13 ? 8 = 1.625”

A equivalência entre os diversos sistemas de medidas vistos até agora, pode ser
mais bem compreendida graficamente.


Metrologia SENAI-RN

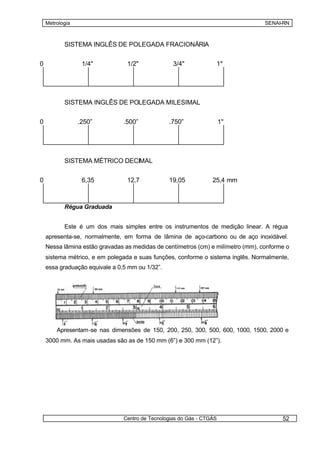

SISTEMA INGLÊS DE POLEGADA FRACIONÁRIA

0 1/4" 1/2" 3/4" 1"

SISTEMA INGLÊS DE POLEGADA MILESIMAL

0 .250” .500” .750” 1"

SISTEMA MÉTRICO DECIMAL

0 6,35 12,7 19,05 25,4 mm

Régua Graduada

Este é um dos mais simples entre os instrumentos de medição linear. A régua
apresenta-se, normalmente, em forma de lâmina de aço-carbono ou de aço inoxidável.
Nessa lâmina estão gravadas as medidas de centímetros (cm) e milímetro (mm), conforme o
sistema métrico, e em polegada e suas funções, conforme o sistema inglês. Normalmente,
essa graduação equivale a 0,5 mm ou 1/32”.

Apresentam-se nas dimensões de 150, 200, 250, 300, 500, 600, 1000, 1500, 2000 e
3000 mm. As mais usadas são as de 150 mm (6”) e 300 mm (12”).


Metrologia SENAI-RN

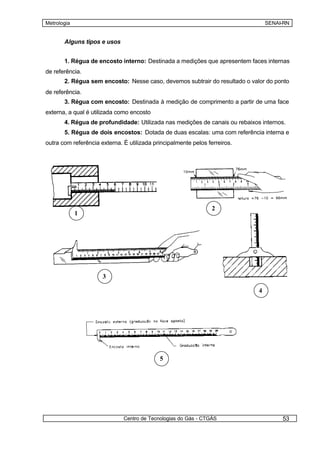

Alguns tipos e usos

1. Régua de encosto interno: Destinada a medições que apresentem faces internas
de referência.
2. Régua sem encosto: Nesse caso, devemos subtrair do resultado o valor do ponto
de referência.
3. Régua com encosto: Destinada à medição de comprimento a partir de uma face
externa, a qual é utilizada como encosto
4. Régua de profundidade: Utilizada nas medições de canais ou rebaixos internos.
5. Régua de dois encostos: Dotada de duas escalas: uma com referência interna e
outra com referência externa. É utilizada principalmente pelos ferreiros.

2
1

3

4

5


Metrologia SENAI-RN

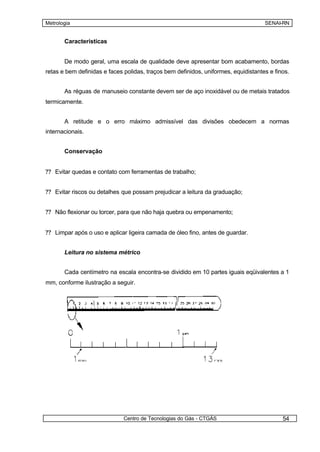

Características

De modo geral, uma escala de qualidade deve apresentar bom acabamento, bordas
retas e bem definidas e faces polidas, traços bem definidos, uniformes, equidistantes e finos.

As réguas de manuseio constante devem ser de aço inoxidável ou de metais tratados
termicamente.

A retitude e o erro máximo admissível das divisões obedecem a normas
internacionais.

Conservação

?? Evitar quedas e contato com ferramentas de trabalho;

?? Evitar riscos ou detalhes que possam prejudicar a leitura da graduação;

?? Não flexionar ou torcer, para que não haja quebra ou empenamento;

?? Limpar após o uso e aplicar ligeira camada de óleo fino, antes de guardar.

Leitura no sistema métrico

Cada centímetro na escala encontra-se dividido em 10 partes iguais eqüivalentes a 1
mm, conforme ilustração a seguir.


Metrologia SENAI-RN

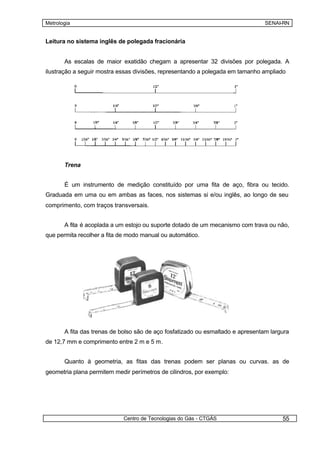

Leitura no sistema inglês de polegada fracionária

As escalas de maior exatidão chegam a apresentar 32 divisões por polegada. A
ilustração a seguir mostra essas divisões, representando a polegada em tamanho ampliado

Trena

É um instrumento de medição constituído por uma fita de aço, fibra ou tecido.
Graduada em uma ou em ambas as faces, nos sistemas si e/ou inglês, ao longo de seu
comprimento, com traços transversais.

A fita é acoplada a um estojo ou suporte dotado de um mecanismo com trava ou não,
que permita recolher a fita de modo manual ou automático.

A fita das trenas de bolso são de aço fosfatizado ou esmaltado e apresentam largura
de 12,7 mm e comprimento entre 2 m e 5 m.

Quanto à geometria, as fitas das trenas podem ser planas ou curvas. as de
geometria plana permitem medir perímetros de cilindros, por exemplo:


Metrologia SENAI-RN

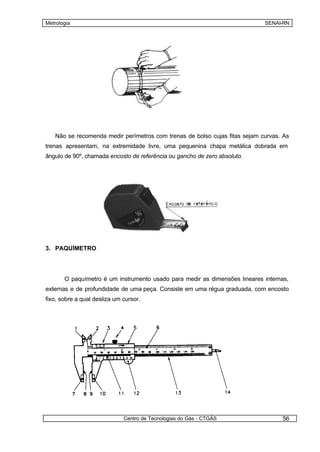

Não se recomenda medir perímetros com trenas de bolso cujas fitas sejam curvas. As
trenas apresentam, na extremidade livre, uma pequenina chapa metálica dobrada em
ângulo de 90º, chamada encosto de referência ou gancho de zero absoluto.

3. PAQUÍMETRO

O paquímetro é um instrumento usado para medir as dimensões lineares internas,
externas e de profundidade de uma peça. Consiste em uma régua graduada, com encosto
fixo, sobre a qual desliza um cursor.


Metrologia SENAI-RN

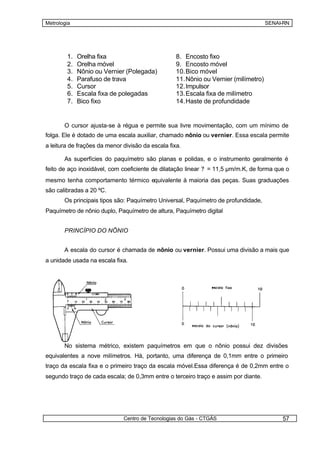

1. Orelha fixa 8. Encosto fixo
2. Orelha móvel 9. Encosto móvel
3. Nônio ou Vernier (Polegada) 10. Bico móvel
4. Parafuso de trava 11. Nônio ou Vernier (milímetro)
5. Cursor 12. Impulsor
6. Escala fixa de polegadas 13. Escala fixa de milímetro
7. Bico fixo 14. Haste de profundidade

O cursor ajusta-se à régua e permite sua livre movimentação, com um mínimo de
folga. Ele é dotado de uma escala auxiliar, chamado nônio ou vernier. Essa escala permite
a leitura de frações da menor divisão da escala fixa.

As superfícies do paquímetro são planas e polidas, e o instrumento geralmente é
feito de aço inoxidável, com coeficiente de dilatação linear ? = 11,5 µm/m.K, de forma que o
mesmo tenha comportamento térmico equivalente à maioria das peças. Suas graduações
são calibradas a 20 ºC.
Os principais tipos são: Paquímetro Universal, Paquímetro de profundidade,
Paquímetro de nônio duplo, Paquímetro de altura, Paquímetro digital

PRINCÍPIO DO NÔNIO

A escala do cursor é chamada de nônio ou vernier. Possui uma divisão a mais que
a unidade usada na escala fixa.

No sistema métrico, existem paquímetros em que o nônio possui dez divisões
equivalentes a nove milímetros. Há, portanto, uma diferença de 0,1mm entre o primeiro
traço da escala fixa e o primeiro traço da escala móvel.Essa diferença é de 0,2mm entre o
segundo traço de cada escala; de 0,3mm entre o terceiro traço e assim por diante.


Metrologia SENAI-RN

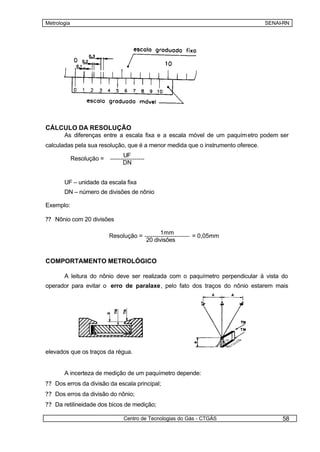

CÁLCULO DA RESOLUÇÃO
As diferenças entre a escala fixa e a escala móvel de um paquím etro podem ser
calculadas pela sua resolução, que é a menor medida que o instrumento oferece.
UF
Resolução =
DN

UF – unidade da escala fixa
DN – número de divisões de nônio

Exemplo:

?? Nônio com 20 divisões

1mm
Resolução = = 0,05mm
20 divisões

COMPORTAMENTO METROLÓGICO

A leitura do nônio deve ser realizada com o paquímetro perpendicular à vista do
operador para evitar o erro de paralaxe, pelo fato dos traços do nônio estarem mais

elevados que os traços da régua.

A incerteza de medição de um paquímetro depende:
?? Dos erros da divisão da escala principal;
?? Dos erros da divisão do nônio;
?? Da retilineidade dos bicos de medição;


Metrologia SENAI-RN

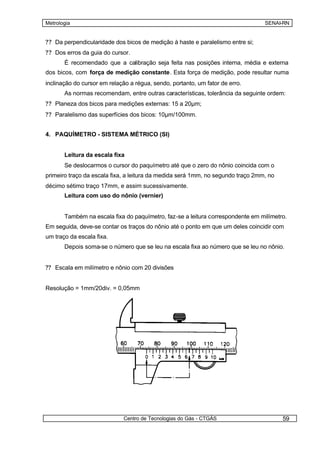

?? Da perpendicularidade dos bicos de medição à haste e paralelismo entre si;
?? Dos erros da guia do cursor.
É recomendado que a calibração seja feita nas posições interna, média e externa
dos bicos, com força de medição constante. Esta força de medição, pode resultar numa
inclinação do cursor em relação a régua, sendo, portanto, um fator de erro.
As normas recomendam, entre outras características, tolerância da seguinte ordem:
?? Planeza dos bicos para medições externas: 15 a 20µm;
?? Paralelismo das superfícies dos bicos: 10µm/100mm.

4. PAQUÍMETRO - SISTEMA MÉTRICO (SI)

Leitura da escala fixa
Se deslocarmos o cursor do paquímetro até que o zero do nônio coincida com o
primeiro traço da escala fixa, a leitura da medida será 1mm, no segundo traço 2mm, no
décimo sétimo traço 17mm, e assim sucessivamente.
Leitura com uso do nônio (vernier)

Também na escala fixa do paquímetro, faz-se a leitura correspondente em milímetro.
Em seguida, deve-se contar os traços do nônio até o ponto em que um deles coincidir com
um traço da escala fixa.
Depois soma-se o número que se leu na escala fixa ao número que se leu no nônio.

?? Escala em milímetro e nônio com 20 divisões

Resolução = 1mm/20div. = 0,05mm


Metrologia SENAI-RN

Leitura
73,00mm ? escala fixa
0,65mm ? nônio
73,65mm ? total

PAQUÍMETRO - SISTEMA INGLÊS

Leitura de polegada milesimal
No paquímetro em que se adota o sistema inglês, cada polegada da escala fixa
divide-se em 40 partes iguais. Cada divisão corresponde a: 1/40” (que é igual a .025”)

Como o nônio tem 25 divisões, a resolução desse paquímetro é:

UF
Resolução = R= .025”/25=.001”
ND

Leitura de polegada fracionária

Para efetuarmos leitura de medidas em um paquímetro do sistema inglês fracionário,
faz-se necessário conhecermos bem todos os valores dos traços da escala.

Nesse sistema, a escala fixa do paquímetro é graduada em polegada e frações de
polegada. Esses valores fracionários da polegada são complementados com o uso do nônio.


Metrologia SENAI-RN

Assim sendo, se deslocarmos o cursor do paquímetro até que o traço zero do nônio
coincida com o primeiro traço da escala fixa, a leitura da medida será 1/16”; no segundo
traço, 2/16” ou 1/8”; no décimo traço, 10/16” ou 5/8”.

Obs.: Todas as frações deverão ser apresentadas na forma simplificada.

Para utilizar o nônio, precisamos saber calcular sua resolução:

UF
Resolução = R= 1/16” ? 8 = 1/16 x 1/8 = 1/128
ND

A partir daí, vale a explicação dada no item anterior: adicionar a leitura da escala fixa
à do nônio. Exemplo:

Escala fixa ? 1 3/16”
Nônio ? 5/128”

Portanto: 1 3/16 + 5/128 ? 1 24/128 + 5/128 = 1 29/128

Total: 1 29/128”

5. MICRÔMETRO

Princípio de funcionamento

O princípio de funcionamento do micrômetro assemelha-se ao do sistema parafuso e
porca. Assim, há uma porca fixa e um parafuso móvel que, se der uma volta completa,
provocará um deslocamento igual ao seu passo. Desse modo, dividindo-se a “cabeça” do
parafuso, pode-se avaliar frações menores que uma volta e, com isso, medir comprimentos
menores do que o passo do parafuso.


Metrologia SENAI-RN

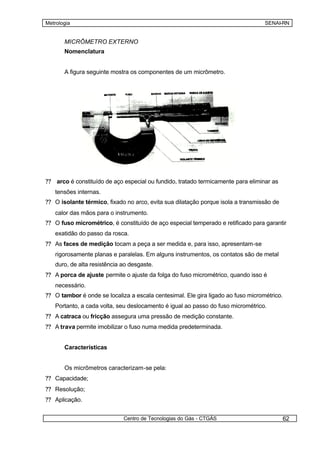

MICRÔMETRO EXTERNO
Nomenclatura

A figura seguinte mostra os componentes de um micrômetro.

?? arco é constituído de aço especial ou fundido, tratado termicamente para eliminar as
tensões internas.
?? O isolante térmico, fixado no arco, evita sua dilatação porque isola a transmissão de
calor das mãos para o instrumento.
?? O fuso micrométrico, é constituído de aço especial temperado e retificado para garantir
exatidão do passo da rosca.
?? As faces de medição tocam a peça a ser medida e, para isso, apresentam-se
rigorosamente planas e paralelas. Em alguns instrumentos, os contatos são de metal
duro, de alta resistência ao desgaste.
?? A porca de ajuste permite o ajuste da folga do fuso micrométrico, quando isso é
necessário.
?? O tambor é onde se localiza a escala centesimal. Ele gira ligado ao fuso micrométrico.
Portanto, a cada volta, seu deslocamento é igual ao passo do fuso micrométrico.
?? A catraca ou fricção assegura uma pressão de medição constante.
?? A trava permite imobilizar o fuso numa medida predeterminada.

Características

Os micrômetros caracterizam-se pela:
?? Capacidade;
?? Resolução;
?? Aplicação.


Metrologia SENAI-RN

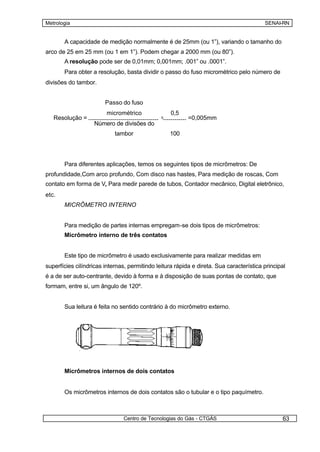

A capacidade de medição normalmente é de 25mm (ou 1”), variando o tamanho do
arco de 25 em 25 mm (ou 1 em 1”). Podem chegar a 2000 mm (ou 80”).
A resolução pode ser de 0,01mm; 0,001mm; .001” ou .0001”.
Para obter a resolução, basta dividir o passo do fuso micrométrico pelo número de
divisões do tambor.

Passo do fuso
micrométrico 0,5
Resolução = = =0,005mm
Número de divisões do
tambor 100

Para diferentes aplicações, temos os seguintes tipos de micrômetros: De
profundidade,Com arco profundo, Com disco nas hastes, Para medição de roscas, Com
contato em forma de V, Para medir parede de tubos, Contador mecânico, Digital eletrônico,
etc.
MICRÔMETRO INTERNO

Para medição de partes internas empregam-se dois tipos de micrômetros:
Micrômetro interno de três contatos

Este tipo de micrômetro é usado exclusivamente para realizar medidas em
superfícies cilíndricas internas, permitindo leitura rápida e direta. Sua característica principal
é a de ser auto-centrante, devido à forma e à disposição de suas pontas de contato, que
formam, entre si, um ângulo de 120º.

Sua leitura é feita no sentido contrário à do micrômetro externo.

Micrômetros internos de dois contatos

Os micrômetros internos de dois contatos são o tubular e o tipo paquímetro.


Metrologia SENAI-RN

Micrômetro interno tubular

O micrômetro tubular é empregado para medições internas acima de 30mm. Atende quase
que somente a casos especiais, principalmente as grandes dimensões. Utiliza hastes de
extensão com dimensões de 25 a 2.000mm.

Micrômetro tipo paquímetro

Esse micrômetro serve para medidas acima de 5mm e, a partir daí, varia de 25 em
25mm.

A leitura em micrômetro tubular e micrômetro tipo paquímetro é igual a leitura em
micrômetro externo.


Metrologia SENAI-RN

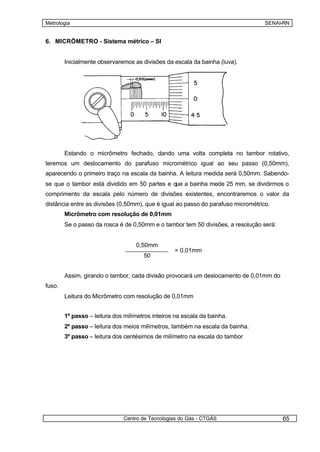

6. MICRÔMETRO - Sistema métrico – SI

Inicialmente observaremos as divisões da escala da bainha (luva).

Estando o micrômetro fechado, dando uma volta completa no tambor rotativo,
teremos um deslocamento do parafuso micrométrico igual ao seu passo (0,50mm),
aparecendo o primeiro traço na escala da bainha. A leitura medida será 0,50mm. Sabendo-
se que o tambor está dividido em 50 partes e que a bainha mede 25 mm, se dividirmos o
comprimento da escala pelo número de divisões existentes, encontraremos o valor da
distância entre as divisões (0,50mm), que é igual ao passo do parafuso micrométrico.
Micrômetro com resolução de 0,01mm
Se o passo da rosca é de 0,50mm e o tambor tem 50 divisões, a resolução será:

0,50mm
= 0,01mm
50

Assim, girando o tambor, cada divisão provocará um deslocamento de 0,01mm do
fuso.
Leitura do Micrômetro com resolução de 0,01mm

1º passo – leitura dos milímetros inteiros na escala da bainha.
2º passo – leitura dos meios milímetros, também na escala da bainha.
3º passo – leitura dos centésimos de milímetro na escala do tambor


Metrologia SENAI-RN

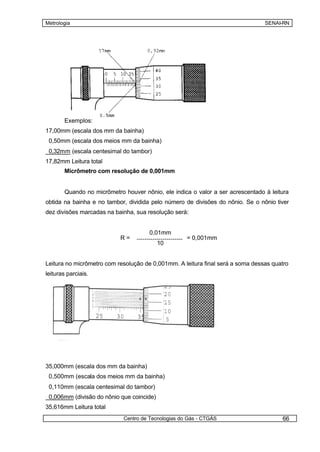

Exemplos:
17,00mm (escala dos mm da bainha)
0,50mm (escala dos meios mm da bainha)
0,32mm (escala centesimal do tambor)
17,82mm Leitura total
Micrômetro com resolução de 0,001mm

Quando no micrômetro houver nônio, ele indica o valor a ser acrescentado à leitura
obtida na bainha e no tambor, dividida pelo número de divisões do nônio. Se o nônio tiver
dez divisões marcadas na bainha, sua resolução será:

0,01mm
R= = 0,001mm
10

Leitura no micrômetro com resolução de 0,001mm. A leitura final será a soma dessas quatro
leituras parciais.

35,000mm (escala dos mm da bainha)
0,500mm (escala dos meios mm da bainha)
0,110mm (escala centesimal do tambor)
0,006mm (divisão do nônio que coincide)
35,616mm Leitura total

Metrologia SENAI-RN

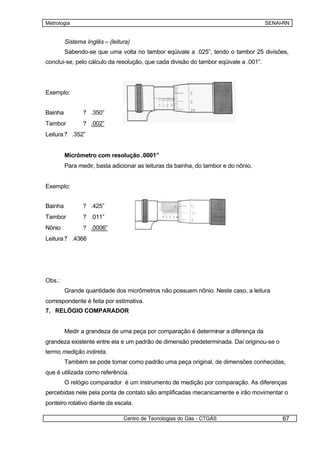

Sistema Inglês – (leitura)
Sabendo-se que uma volta no tambor eqüivale a .025”, tendo o tambor 25 divisões,
conclui-se, pelo cálculo da resolução, que cada divisão do tambor eqüivale a .001”.

Exemplo:

Bainha ? .350”
Tambor ? .002”
Leitura ? .352”

Micrômetro com resolução .0001”
Para medir, basta adicionar as leituras da bainha, do tambor e do nônio.

Exemplo:

Bainha ? .425”
Tambor ? .011”
Nônio ? .0006”
Leitura ? .4366

Obs.:
Grande quantidade dos micrômetros não possuem nônio. Neste caso, a leitura
correspondente é feita por estimativa.
7. RELÓGIO COMPARADOR

Medir a grandeza de uma peça por comparação é determinar a diferença da
grandeza existente entre ela e um padrão de dimensão predeterminada. Daí originou-se o
termo medição indireta.
Também se pode tomar como padrão uma peça original, de dimensões conhecidas,
que é utilizada como referência.
O relógio comparador é um instrumento de medição por comparação. As diferenças
percebidas nele pela ponta de contato são amplificadas mecanicamente e irão movimentar o
ponteiro rotativo diante da escala.


Metrologia SENAI-RN

Quando a ponta de contato sofre uma pressão e o ponteiro gira em sentido horário, a
diferença é positiva. Isso significa que a peça apresenta maior dimensão que a estabelecida.
Se girar em sentido anti-horário, a diferença será negativa.
Existem vários modelos de relógios comparadores. Os mais utilizados possuem
resolução de 0,01mm. O curso do relógio também varia de acordo com o modelo, porém os
mais comuns são de 1mm, 10mm, .250” ou 1”.

Caso apresentem um curso que implique mais de uma volta, os relógios
comparadores possuem, além do ponteiro normal, outro menor, denominado contador de
voltas do ponteiro principal.
Existem ainda os acessórios especiais que se adaptam aos relógios comparadores.
Sua finalidade é possibilitar controle em série de peças, medições especiais de superfícies
verticais, de profundidade, de espessuras, de chapas, etc.


Metrologia SENAI-RN

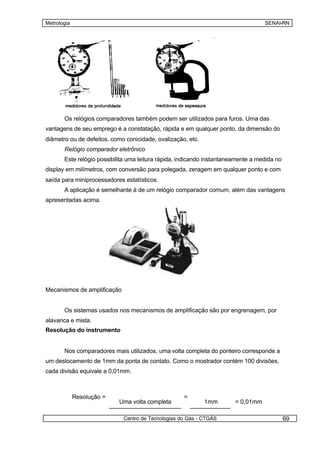

Os relógios comparadores também podem ser utilizados para furos. Uma das
vantagens de seu emprego é a constatação, rápida e em qualquer ponto, da dimensão do
diâmetro ou de defeitos, como conicidade, ovalização, etc.
Relógio comparador eletrônico
Este relógio possibilita uma leitura rápida, indicando instantaneamente a medida no
display em milímetros, com conversão para polegada, zeragem em qualquer ponto e com
saída para miniprocessadores estatísticos.
A aplicação é semelhante à de um relógio comparador comum, além das vantagens
apresentadas acima.

Mecanismos de amplificação

Os sistemas usados nos mecanismos de amplificação são por engrenagem, por
alavanca e mista.
Resolução do instrumento

Nos comparadores mais utilizados, uma volta completa do ponteiro corresponde a
um deslocamento de 1mm da ponta de contato. Como o mostrador contém 100 divisões,
cada divisão equivale a 0,01mm.

Resolução = =
Uma volta completa 1mm = 0,01mm


Metrologia SENAI-RN

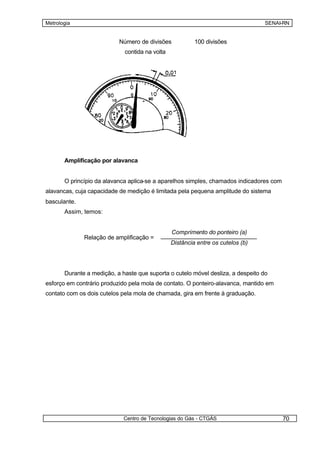

Número de divisões 100 divisões
contida na volta

Amplificação por alavanca

O princípio da alavanca aplica-se a aparelhos simples, chamados indicadores com
alavancas, cuja capacidade de medição é limitada pela pequena amplitude do sistema
basculante.
Assim, temos:

Comprimento do ponteiro (a)
Relação de amplificação =
Distância entre os cutelos (b)

Durante a medição, a haste que suporta o cutelo móvel desliza, a despeito do
esforço em contrário produzido pela mola de contato. O ponteiro-alavanca, mantido em
contato com os dois cutelos pela mola de chamada, gira em frente à graduação.


Metrologia SENAI-RN

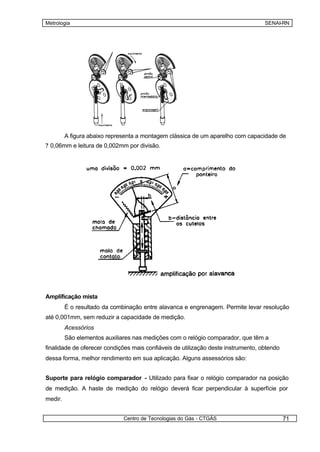

A figura abaixo representa a montagem clássica de um aparelho com capacidade de
? 0,06mm e leitura de 0,002mm por divisão.

Amplificação mista
É o resultado da combinação entre alavanca e engrenagem. Permite levar resolução
até 0,001mm, sem reduzir a capacidade de medição.
Acessórios
São elementos auxiliares nas medições com o relógio comparador, que têm a
finalidade de oferecer condições mais confiáveis de utilização deste instrumento, obtendo
dessa forma, melhor rendimento em sua aplicação. Alguns assessórios são:

Suporte para relógio comparador - Utilizado para fixar o relógio comparador na posição
de medição. A haste de medição do relógio deverá ficar perpendicular à superfície por
medir.


Metrologia SENAI-RN

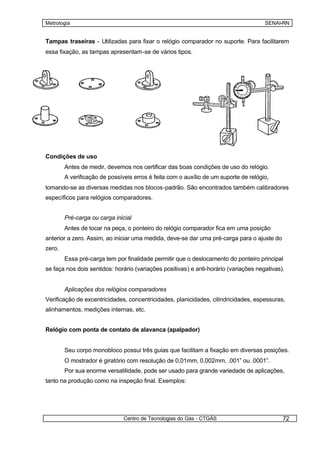

Tampas traseiras - Utilizadas para fixar o relógio comparador no suporte. Para facilitarem
essa fixação, as tampas apresentam-se de vários tipos.

Condições de uso
Antes de medir, devemos nos certificar das boas condições de uso do relógio.
A verificação de possíveis erros é feita com o auxílio de um suporte de relógio,
tomando-se as diversas medidas nos blocos-padrão. São encontrados também calibradores
específicos para relógios comparadores.

Pré-carga ou carga inicial
Antes de tocar na peça, o ponteiro do relógio comparador fica em uma posição
anterior a zero. Assim, ao iniciar uma medida, deve-se dar uma pré-carga para o ajuste do
zero.
Essa pré-carga tem por finalidade permitir que o deslocamento do ponteiro principal
se faça nos dois sentidos: horário (variações positivas) e anti-horário (variações negativas).

Aplicações dos relógios comparadores
Verificação de excentricidades, concentricidades, planicidades, cilindricidades, espessuras,
alinhamentos, medições internas, etc.

Relógio com ponta de contato de alavanca (apalpador)

Seu corpo monobloco possui três guias que facilitam a fixação em diversas posições.
O mostrador é giratório com resolução de 0,01mm, 0,002mm, .001” ou .0001”.
Por sua enorme versatilidade, pode ser usado para grande variedade de aplicações,
tanto na produção como na inspeção final. Exemplos:


Metrologia SENAI-RN

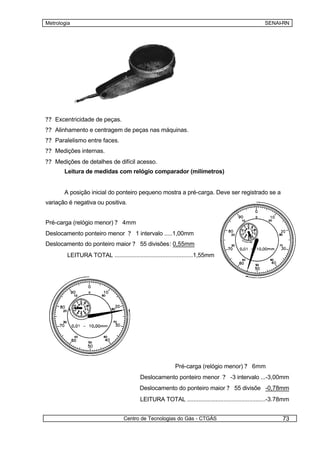

?? Excentricidade de peças.
?? Alinhamento e centragem de peças nas máquinas.
?? Paralelismo entre faces.
?? Medições internas.
?? Medições de detalhes de difícil acesso.
Leitura de medidas com relógio comparador (milímetros)

A posição inicial do ponteiro pequeno mostra a pré-carga. Deve ser registrado se a
variação é negativa ou positiva.

Pré-carga (relógio menor) ? 4mm
Deslocamento ponteiro menor ? 1 intervalo .....1,00mm
Deslocamento do ponteiro maior ? 55 divisões: 0,55mm
LEITURA TOTAL .................................................1,55mm

Pré-carga (relógio menor) ? 6mm
Deslocamento ponteiro menor ? -3 intervalo ...-3,00mm
Deslocamento do ponteiro maior ? 55 divisõe -0,78mm
LEITURA TOTAL .................................................-3.78mm


Metrologia SENAI-RN

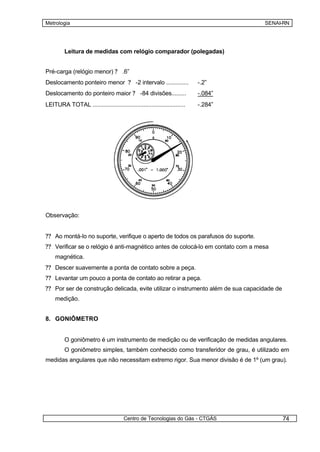

Leitura de medidas com relógio comparador (polegadas)

Pré-carga (relógio menor) ? .6”
Deslocamento ponteiro menor ? -2 intervalo .............. -.2”
Deslocamento do ponteiro maior ? -84 divisões......... -.084”
LEITURA TOTAL .......................................................... -.284”

Observação:

?? Ao montá-lo no suporte, verifique o aperto de todos os parafusos do suporte.
?? Verificar se o relógio é anti-magnético antes de colocá-lo em contato com a mesa
magnética.
?? Descer suavemente a ponta de contato sobre a peça.
?? Levantar um pouco a ponta de contato ao retirar a peça.
?? Por ser de construção delicada, evite utilizar o instrumento além de sua capacidade de
medição.

8. GONIÔMETRO

O goniômetro é um instrumento de medição ou de verificação de medidas angulares.
O goniômetro simples, também conhecido como transferidor de grau, é utilizado em
medidas angulares que não necessitam extremo rigor. Sua menor divisão é de 1º (um grau).


Metrologia SENAI-RN

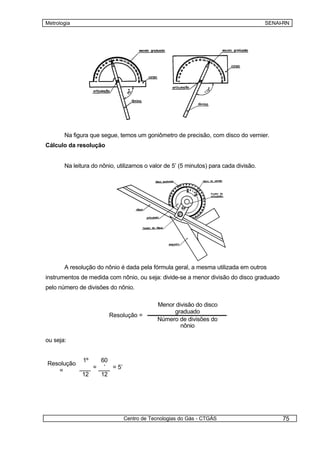

Na figura que segue, temos um goniômetro de precisão, com disco do vernier.
Cálculo da resolução

Na leitura do nônio, utilizamos o valor de 5’ (5 minutos) para cada divisão.

A resolução do nônio é dada pela fórmula geral, a mesma utilizada em outros
instrumentos de medida com nônio, ou seja: divide-se a menor divisão do disco graduado
pelo número de divisões do nônio.

Menor divisão do disco
graduado
Resolução =
Número de divisões do
nônio

ou seja:

1º 60
Resolução
= ’ = 5’
=
12 12


Metrologia SENAI-RN

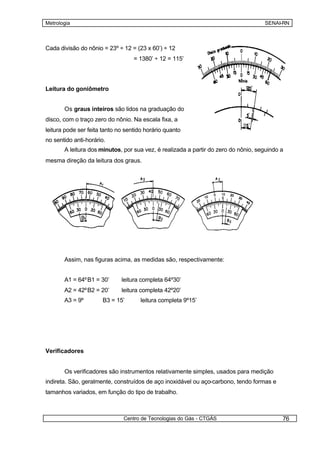

Cada divisão do nônio = 23º ÷ 12 = (23 x 60’) ÷ 12
= 1380’ ÷ 12 = 115’

Leitura do goniômetro

Os graus inteiros são lidos na graduação do
disco, com o traço zero do nônio. Na escala fixa, a
leitura pode ser feita tanto no sentido horário quanto
no sentido anti-horário.
A leitura dos minutos, por sua vez, é realizada a partir do zero do nônio, seguindo a
mesma direção da leitura dos graus.

Assim, nas figuras acima, as medidas são, respectivamente:

A1 = 64º B1 = 30’ leitura completa 64º30’

Verificadores

Os verificadores são instrumentos relativamente simples, usados para medição
indireta. São, geralmente, construídos de aço inoxidável ou aço-carbono, tendo formas e
tamanhos variados, em função do tipo de trabalho.


Metrologia SENAI-RN

1. Esquadro de precisão

É um instrumento em forma de ângulo reto, construído de aço, ou granito. Usa-se
para verificação de superfícies em ângulo de 90º.

Os esquadros são classificados quanto a forma e o tamanho.

Forma: Esquadro simples ou plano de uma só peça; Esquadro de base com lâmina lisa,
utilizado também para traçar; Esquadro com lâmina biselada, utilizado para se obter melhor
visualização, em virtude de pequena superfície de contato.

Tamanho

Os tamanhos são dados pelo comprimento da lâmina e da bases: l1 e l2.

Tabela – Dimensões em mm (de acordo com as normas da ABNT)
l1 ? 1 50 75 100 150 200 250 300 500 750 100 1500
0
l2 ? 1 40 50 70 100 130 165 200 330 500 660 1000

2. Cilindro – padrão e coluna-padrão

É um esquadro de forma cilíndrica, fabricado de aço carbono temperado e retificado.
Usa-se para verificação de superfícies em ângulo de 90º, quando a face de referência é
suficientemente ampla para oferecer bom apoio.


Metrologia SENAI-RN

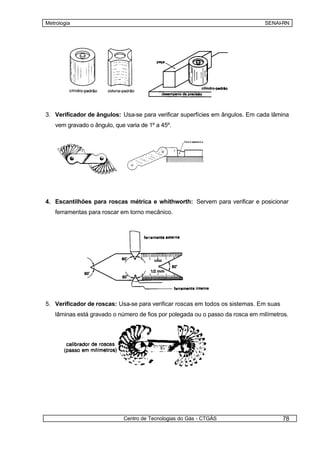

3. Verificador de ângulos: Usa-se para verificar superfícies em ângulos. Em cada lâmina
vem gravado o ângulo, que varia de 1º a 45º.

4. Escantilhões para roscas métrica e whithworth: Servem para verificar e posicionar
ferramentas para roscar em torno mecânico.

5. Verificador de roscas: Usa-se para verificar roscas em todos os sistemas. Em suas
lâminas está gravado o número de fios por polegada ou o passo da rosca em milímetros.


Metrologia SENAI-RN

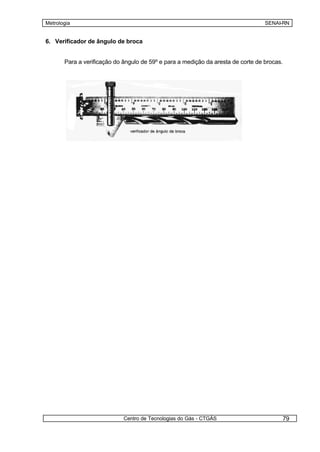

6. Verificador de ângulo de broca

Para a verificação do ângulo de 59º e para a medição da aresta de corte de brocas.


Metrologia SENAI-RN

Bibliografia

Apostila de Metrologia da Fundação CERTI.

INMETRO – Laboratório Nacional de Metrologia – Padrões e Unidades de Medidas –
Referências Metrológicas da França e do Brasil.

THEISEN, Álvaro M. de Farias. Fundamentos da Metrologia Industrial. Aplicação
no processo de Certificação ISO 9000. Ed. Gráfica EPECÊ.

LIRA, Francisco Adval de. Metrologia na Indústria. Ed. Érica – edição 1

Vocabulário Internacional de Termos Fundamentais e Gerais de Metrologia. Portaria
nº 29 de 10.03.1995.

Revista Banas Qualidade nº 96 – maio 2000


Metrologia SENAI-RN

FOLHA DE CRÉDITO

CTGÁS
UNED/ Unidade de Negócio de Educação

Maria Julia Sana
Coordenadora

Elaboração: CTGAS

Elaborador: Engº José Nunes Filho
Instrutor de Formação Profissional do CTGAS


Metrologia

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Metrologia

Metrologia
