Os mapas de Gantt são gráficos de planeamento que representam as etapas de um projeto ao longo do tempo com barras horizontais. Henry Gantt criou esta técnica em 1918 para ajudar a planear e monitorizar projetos de forma simples e clara, mostrando as datas previstas e reais para cada etapa. Embora sejam fáceis de ler, os mapas de Gantt podem ter dificuldade em mostrar dependências entre etapas e detetar atividades desnecessárias.

1. Mapas de GANTT Módulo I Gestão e implementação de Projecto Escola Secundária Públia Hortênsia De Castro Vila Viçosa

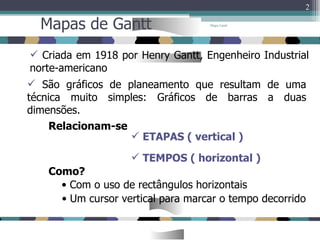

2. Mapa Gantt Mapas de Gantt Relacionam-se São gráficos de planeamento que resultam de uma técnica muito simples: Gráficos de barras a duas dimensões. Um cursor vertical para marcar o tempo decorrido ETAPAS ( vertical ) TEMPOS ( horizontal ) Com o uso de rectângulos horizontais Como? Criada em 1918 por Henry Gantt, Engenheiro Industrial norte-americano

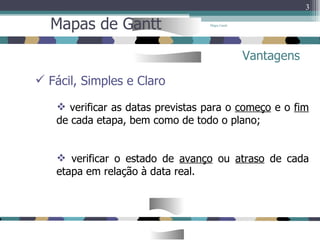

3. Mapa Gantt Mapas de Gantt Vantagens Fácil, Simples e Claro verificar as datas previstas para o começo e o fim de cada etapa, bem como de todo o plano; verificar o estado de avanço ou atraso de cada etapa em relação à data real.

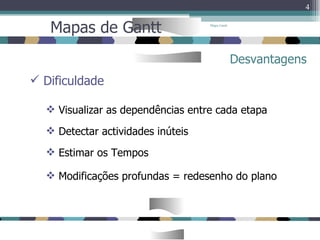

4. Mapa Gantt Mapas de Gantt Desvantagens Dificuldade Visualizar as dependências entre cada etapa Detectar actividades inúteis Estimar os Tempos Modificações profundas = redesenho do plano

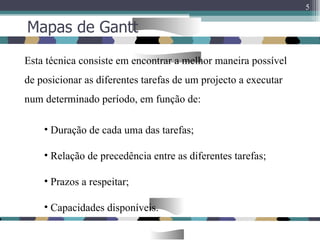

5. Mapas de Gantt Esta técnica consiste em encontrar a melhor maneira possível de posicionar as diferentes tarefas de um projecto a executar num determinado período, em função de: Duração de cada uma das tarefas; Relação de precedência entre as diferentes tarefas; Prazos a respeitar; Capacidades disponíveis.

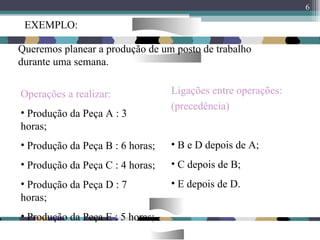

6. EXEMPLO: Queremos planear a produção de um posto de trabalho durante uma semana. Operações a realizar: Produção da Peça A : 3 horas; Produção da Peça B : 6 horas; Produção da Peça C : 4 horas; Produção da Peça D : 7 horas; Produção da Peça E : 5 horas; Ligações entre operações: (precedência) B e D depois de A; C depois de B; E depois de D.

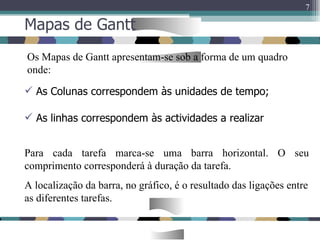

7. Mapas de Gantt As Colunas correspondem às unidades de tempo; As linhas correspondem às actividades a realizar Os Mapas de Gantt apresentam-se sob a forma de um quadro onde: Para cada tarefa marca-se uma barra horizontal. O seu comprimento corresponderá à duração da tarefa. A localização da barra, no gráfico, é o resultado das ligações entre as diferentes tarefas.

8. Mapas de Gantt Tempo Tarefa 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 A B C D E
