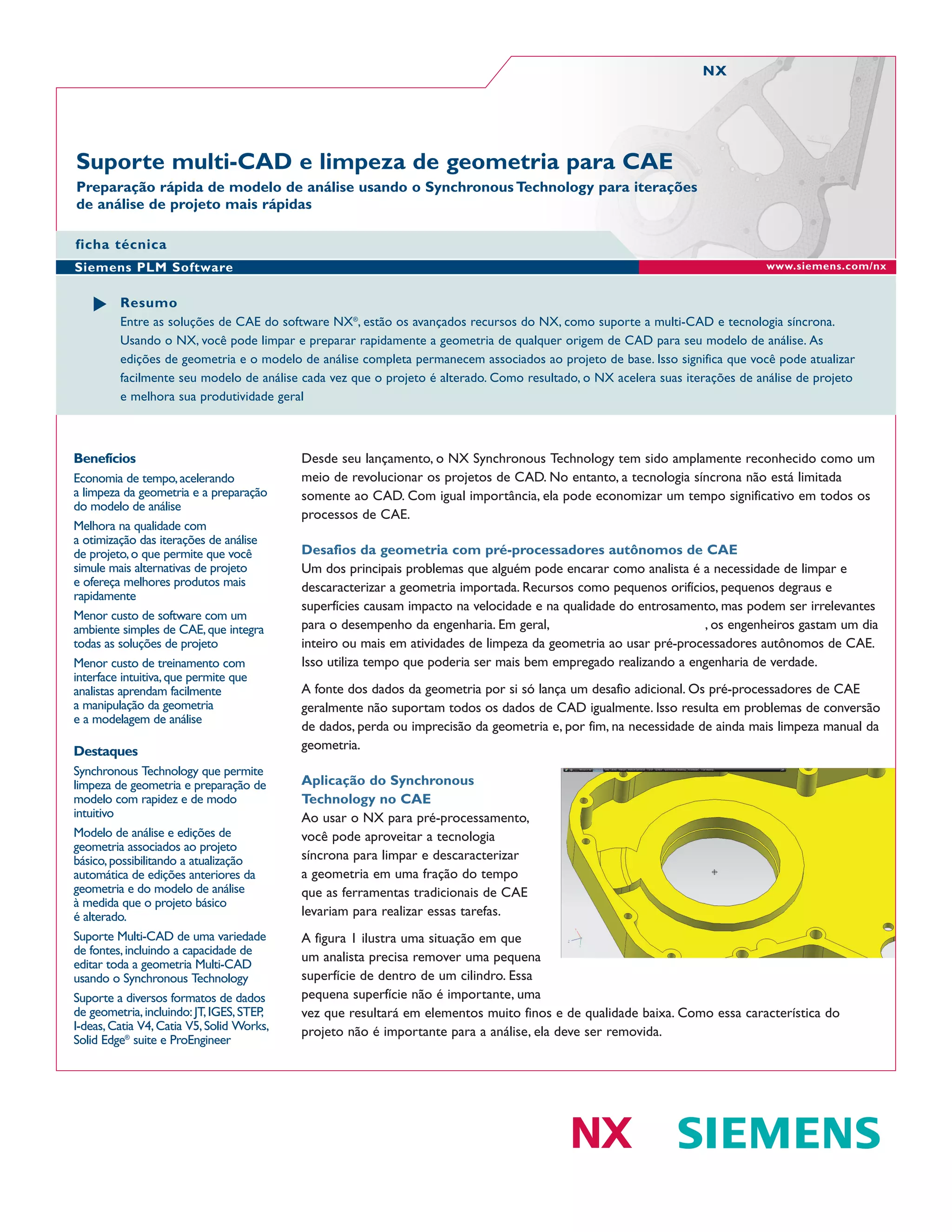

O NX da Siemens oferece suporte a multi-CAD e tecnologia síncrona, permitindo uma limpeza rápida da geometria e preparação de modelos de análise, melhorando a produtividade dos analistas. A tecnologia é capaz de associar edições de geometria às alterações no projeto básico, facilitando atualizações automáticas e economizando tempo precioso em iterações de análise. Além disso, o ambiente intuitivo do NX reduz o custo de software e treinamento para analistas na manipulação de geometria.

1. NX
Suporte multi-CAD e limpeza de geometria para CAE
Preparação rápida de modelo de análise usando o Synchronous Technology para iterações
de análise de projeto mais rápidas
ficha técnica
www.siemens.com/nx
Siemens PLM Software
Resumo
Entre as soluções de CAE do software NX®, estão os avançados recursos do NX, como suporte a multi-CAD e tecnologia síncrona.
Usando o NX, você pode limpar e preparar rapidamente a geometria de qualquer origem de CAD para seu modelo de análise. As
edições de geometria e o modelo de análise completa permanecem associados ao projeto de base. Isso significa que você pode atualizar
facilmente seu modelo de análise cada vez que o projeto é alterado. Como resultado, o NX acelera suas iterações de análise de projeto
e melhora sua produtividade geral
Benefícios
Economia de tempo, acelerando
a limpeza da geometria e a preparação
do modelo de análise
Melhora na qualidade com
a otimização das iterações de análise
de projeto, o que permite que você
simule mais alternativas de projeto
e ofereça melhores produtos mais
rapidamente
Menor custo de software com um
ambiente simples de CAE, que integra
todas as soluções de projeto
Menor custo de treinamento com
interface intuitiva, que permite que
analistas aprendam facilmente
a manipulação da geometria
e a modelagem de análise
Destaques
Synchronous Technology que permite
limpeza de geometria e preparação de
modelo com rapidez e de modo
intuitivo
Modelo de análise e edições de
geometria associados ao projeto
básico, possibilitando a atualização
automática de edições anteriores da
geometria e do modelo de análise
à medida que o projeto básico
é alterado.
Suporte Multi-CAD de uma variedade
de fontes, incluindo a capacidade de
editar toda a geometria Multi-CAD
usando o Synchronous Technology
Suporte a diversos formatos de dados
de geometria, incluindo: JT, IGES, STEP,
I-deas, Catia V4, Catia V5, Solid Works,
Solid Edge® suite e ProEngineer
Desde seu lançamento, o NX Synchronous Technology tem sido amplamente reconhecido como um
meio de revolucionar os projetos de CAD. No entanto, a tecnologia síncrona não está limitada
somente ao CAD. Com igual importância, ela pode economizar um tempo significativo em todos os
processos de CAE.
Desafios da geometria com pré-processadores autônomos de CAE
Um dos principais problemas que alguém pode encarar como analista é a necessidade de limpar e
descaracterizar a geometria importada. Recursos como pequenos orifícios, pequenos degraus e
superfícies causam impacto na velocidade e na qualidade do entrosamento, mas podem ser irrelevantes
para o desempenho da engenharia. Em geral,
, os engenheiros gastam um dia
inteiro ou mais em atividades de limpeza da geometria ao usar pré-processadores autônomos de CAE.
Isso utiliza tempo que poderia ser mais bem empregado realizando a engenharia de verdade.
A fonte dos dados da geometria por si só lança um desafio adicional. Os pré-processadores de CAE
geralmente não suportam todos os dados de CAD igualmente. Isso resulta em problemas de conversão
de dados, perda ou imprecisão da geometria e, por fim, na necessidade de ainda mais limpeza manual da
geometria.
Aplicação do Synchronous
Technology no CAE
Ao usar o NX para pré-processamento,
você pode aproveitar a tecnologia
síncrona para limpar e descaracterizar
a geometria em uma fração do tempo
que as ferramentas tradicionais de CAE
levariam para realizar essas tarefas.
A figura 1 ilustra uma situação em que
um analista precisa remover uma pequena
superfície de dentro de um cilindro. Essa
pequena superfície não é importante, uma
vez que resultará em elementos muito finos e de qualidade baixa. Como essa característica do
projeto não é importante para a análise, ela deve ser removida.

2. NX
ficha técnica

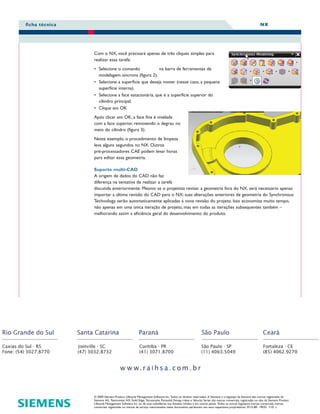

Com o NX, você precisará apenas de três cliques simples para
realizar essa tarefa:
• Selecione o comando
na barra de ferramentas de
modelagem síncrona (figura 2).
• Selecione a superfície que deseja mover (nesse caso, a pequena
superfície interna).
• Selecione a face estacionária, que é a superfície superior do
cilindro principal.
• Clique em OK
Após clicar em OK, a face fina é nivelada
com a face superior, removendo o degrau no
meio do cilindro (figura 3).
Neste exemplo, o procedimento de limpeza
leva alguns segundos no NX. Outros
pré-processadores CAE podem levar horas
para editar essa geometria.
Suporte multi-CAD
A origem de dados do CAD não faz
diferença na tentativa de realizar a tarefa
discutida anteriormente. Mesmo se o projetista revisar a geometria fora do NX, será necessário apenas
importar a última revisão do CAD para o NX; suas alterações anteriores de geometria do Synchronous
Technology serão automaticamente aplicadas à nova revisão do projeto. Isso economiza muito tempo,
não apenas em uma única iteração de projeto, mas em todas as iterações subsequentes também –
melhorando assim a eficiência geral do desenvolvimento do produto.
