Carlos Alexandre Calácio da Silva
Augusto Yukio Tokuki
Automação Agroindustrial
2011

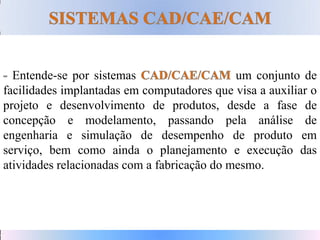

Entende-se por sistemas um conjunto de
facilidades implantadas em computadores que visa a auxiliar o
projeto e desenvolvimento de produtos, desde a fase de
concepção e modelamento, passando pela análise de
engenharia e simulação de desempenho de produto em
serviço, bem como ainda o planejamento e execução das
atividades relacionadas com a fabricação do mesmo.
(Computer Aided Design) - Projeto Auxiliado por
Computador
(Computer Aided Engineer) - Engenharia Auxiliada por
Computador
(Computer Aided Manufacturing) - Manufatura
Auxiliada por Computador
CAD/CAE/CAM (CAD,CAE,CAM; CAD-CAE-CAM)

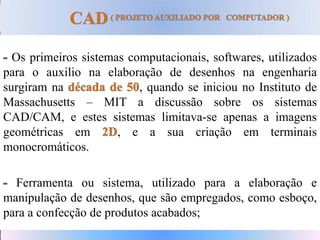

Os primeiros sistemas computacionais, softwares, utilizados
para o auxilio na elaboração de desenhos na engenharia
surgiram na , quando se iniciou no Instituto de
Massachusetts – MIT a discussão sobre os sistemas
CAD/CAM, e estes sistemas limitava-se apenas a imagens
geométricas em , e a sua criação em terminais
monocromáticos.
Ferramenta ou sistema, utilizado para a elaboração e
manipulação de desenhos, que são empregados, como esboço,
para a confecção de produtos acabados;

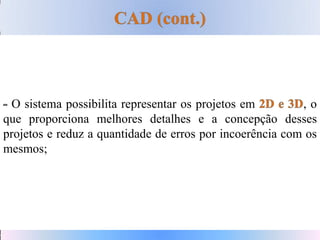

O sistema possibilita representar os projetos em , o
que proporciona melhores detalhes e a concepção desses
projetos e reduz a quantidade de erros por incoerência com os
mesmos;

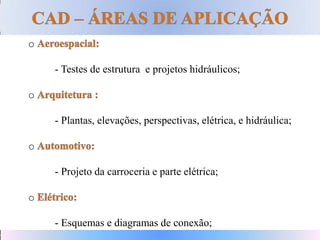

o
- Testes de estrutura e projetos hidráulicos;
o
- Plantas, elevações, perspectivas, elétrica, e hidráulica;
o
- Projeto da carroceria e parte elétrica;
o
- Esquemas e diagramas de conexão;

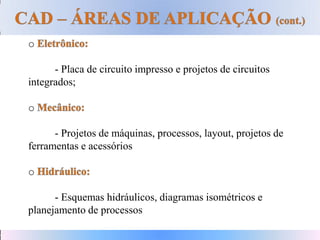

o
- Placa de circuito impresso e projetos de circuitos
integrados;
o
- Projetos de máquinas, processos, layout, projetos de
ferramentas e acessórios
o
- Esquemas hidráulicos, diagramas isométricos e
planejamento de processos

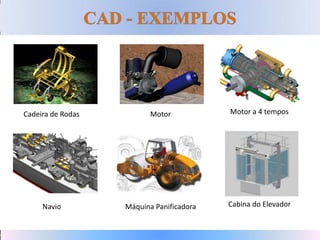

Cadeira de Rodas Motor Motor a 4 tempos
Máquina PanificadoraNavio Cabina do Elevador

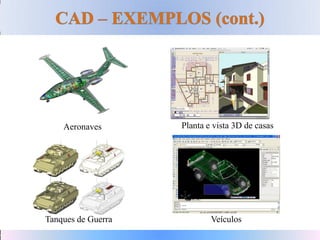

Aeronaves
Tanques de Guerra
Planta e vista 3D de casas
Veículos
CAD/CAE/CAM (CAD,CAE,CAM; CAD-CAE-CAM)

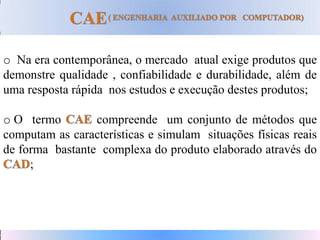

o Na era contemporânea, o mercado atual exige produtos que
demonstre qualidade , confiabilidade e durabilidade, além de
uma resposta rápida nos estudos e execução destes produtos;
o O termo compreende um conjunto de métodos que
computam as características e simulam situações físicas reais
de forma bastante complexa do produto elaborado através do
;

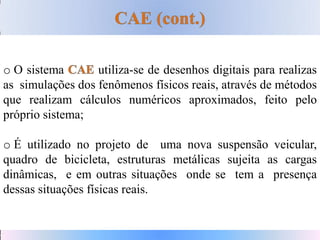

o O sistema utiliza-se de desenhos digitais para realizas
as simulações dos fenômenos físicos reais, através de métodos
que realizam cálculos numéricos aproximados, feito pelo
próprio sistema;
o É utilizado no projeto de uma nova suspensão veicular,
quadro de bicicleta, estruturas metálicas sujeita as cargas
dinâmicas, e em outras situações onde se tem a presença
dessas situações físicas reais.

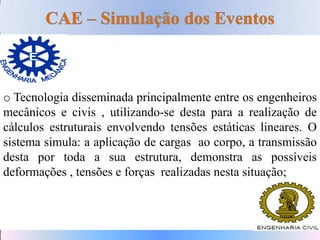

o Tecnologia disseminada principalmente entre os engenheiros
mecânicos e civis , utilizando-se desta para a realização de
cálculos estruturais envolvendo tensões estáticas lineares. O
sistema simula: a aplicação de cargas ao corpo, a transmissão
desta por toda a sua estrutura, demonstra as possíveis
deformações , tensões e forças realizadas nesta situação;
o O software de simulação de eventos mecânicos adicionam
movimentos aos elementos do CAD;
o Não necessita do prévio conhecimento das forças
envolvidas, pois essas forças atuantes são calculadas pelo
próprio programa, de forma compreensível ao seu operador;

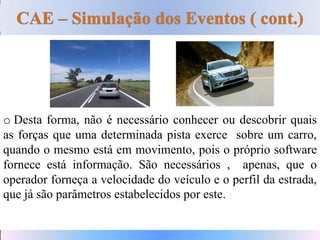

o Desta forma, não é necessário conhecer ou descobrir quais
as forças que uma determinada pista exerce sobre um carro,
quando o mesmo está em movimento, pois o próprio software
fornece está informação. São necessários , apenas, que o
operador forneça a velocidade do veículo e o perfil da estrada,
que já são parâmetros estabelecidos por este.

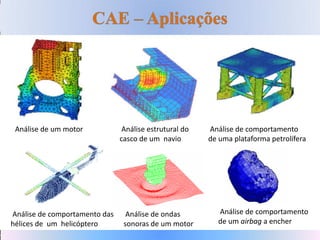

Análise de um motor Análise estrutural do
casco de um navio
Análise de comportamento
de uma plataforma petrolífera
Análise de comportamento das
hélices de um helicóptero
Análise de ondas
sonoras de um motor
Análise de comportamento
de um airbag a encher


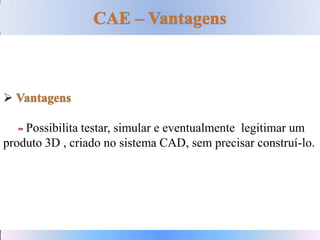

Possibilita testar, simular e eventualmente legitimar um
produto 3D , criado no sistema CAD, sem precisar construí-lo.


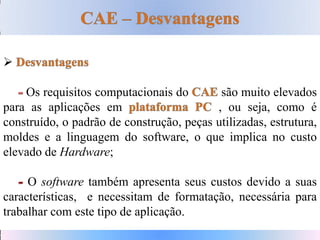

Os requisitos computacionais do são muito elevados
para as aplicações em , ou seja, como é
construído, o padrão de construção, peças utilizadas, estrutura,
moldes e a linguagem do software, o que implica no custo
elevado de Hardware;
O software também apresenta seus custos devido a suas
características, e necessitam de formatação, necessária para
trabalhar com este tipo de aplicação.
CAD/CAE/CAM (CAD,CAE,CAM; CAD-CAE-CAM)

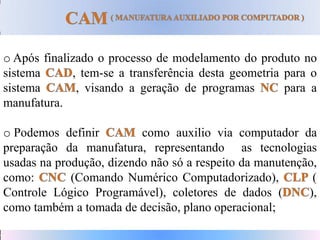

o Após finalizado o processo de modelamento do produto no
sistema , tem-se a transferência desta geometria para o
sistema , visando a geração de programas para a
manufatura.
o Podemos definir como auxilio via computador da
preparação da manufatura, representando as tecnologias
usadas na produção, dizendo não só a respeito da manutenção,
como: (Comando Numérico Computadorizado), (
Controle Lógico Programável), coletores de dados ( ),
como também a tomada de decisão, plano operacional;
o Os atuais sistemas de realizam a programação de
todos os tipos de com mais rapidez e
precisão, utilizando um modelo gerado em e otimizando
a trajetória da ferramenta;
o como ferramentas auxiliares para projeto de produto é
imprescindível para uma organização que trabalhe com um
sistema de engenharia simultânea, onde o tempo de
lançamento de um produto é cada vez mais curto.
CAD
( Desenho)
CAE
( Simulação)
12
CAM
( Manufatura)
3
A utilização dos métodos CAD/CAE/CAM, na elaboração e
produção de produtos no século 21, é um fator essencial para
que as indústrias possam reduzir seus custos, com a correção
e detecção dos erros antes dos processos produtivos, agilizar a
elaboração dos produtos e aplicar padrões de qualidade
internacional aos mesmos. Estes fatores são primordiais para
se alcançar os padrões de excelência (a nível mundial) dos
melhores processos, empregando-se as melhores tecnologias
disponíveis no mercado. (Carlos Alexandre Calácio da Silva)

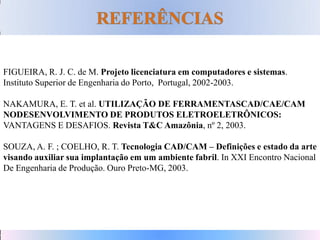

FIGUEIRA, R. J. C. de M. Projeto licenciatura em computadores e sistemas.
Instituto Superior de Engenharia do Porto, Portugal, 2002-2003.
NAKAMURA, E. T. et al. UTILIZAÇÃO DE FERRAMENTASCAD/CAE/CAM
NODESENVOLVIMENTO DE PRODUTOS ELETROELETRÔNICOS:
VANTAGENS E DESAFIOS. Revista T&C Amazônia, nº 2, 2003.
SOUZA, A. F. ; COELHO, R. T. Tecnologia CAD/CAM – Definições e estado da arte
visando auxiliar sua implantação em um ambiente fabril. In XXI Encontro Nacional
De Engenharia de Produção. Ouro Preto-MG, 2003.
