1. 2. CHASSI/CARENAGEM/
SISTEMA DE ESCAPAMENTO

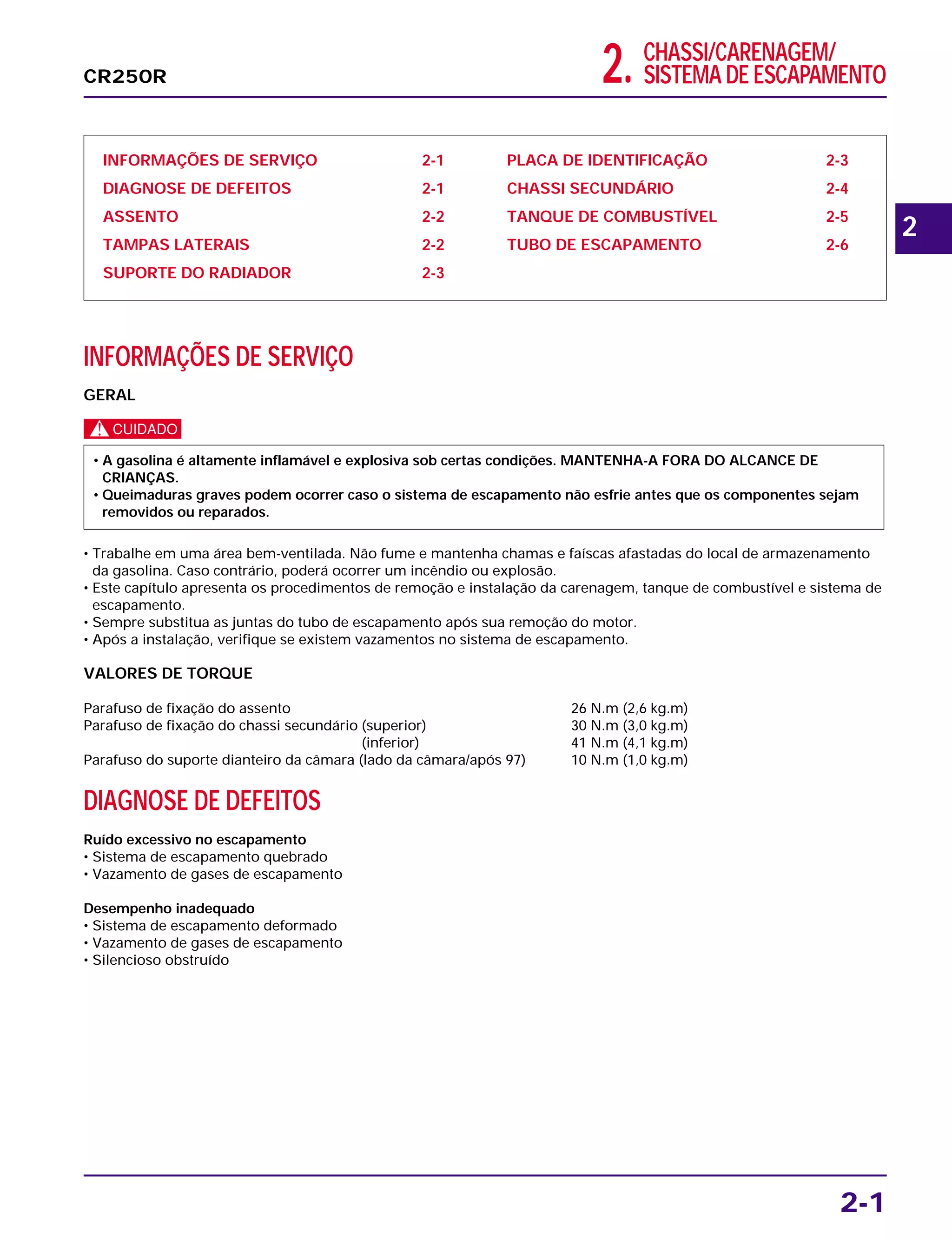

INFORMAÇÕES DE SERVIÇO 2-1
DIAGNOSE DE DEFEITOS 2-1
ASSENTO 2-2
TAMPAS LATERAIS 2-2
SUPORTE DO RADIADOR 2-3
PLACA DE IDENTIFICAÇÃO 2-3
CHASSI SECUNDÁRIO 2-4
TANQUE DE COMBUSTÍVEL 2-5
TUBO DE ESCAPAMENTO 2-6
INFORMAÇÕES DE SERVIÇO
GERAL
c
• Trabalhe em uma área bem-ventilada. Não fume e mantenha chamas e faíscas afastadas do local de armazenamento
da gasolina. Caso contrário, poderá ocorrer um incêndio ou explosão.
• Este capítulo apresenta os procedimentos de remoção e instalação da carenagem, tanque de combustível e sistema de
escapamento.
• Sempre substitua as juntas do tubo de escapamento após sua remoção do motor.
• Após a instalação, verifique se existem vazamentos no sistema de escapamento.
VALORES DE TORQUE
Parafuso de fixação do assento 26 N.m (2,6 kg.m)
Parafuso de fixação do chassi secundário (superior) 30 N.m (3,0 kg.m)
(inferior) 41 N.m (4,1 kg.m)
Parafuso do suporte dianteiro da câmara (lado da câmara/após 97) 10 N.m (1,0 kg.m)
DIAGNOSE DE DEFEITOS
Ruído excessivo no escapamento
• Sistema de escapamento quebrado
• Vazamento de gases de escapamento
Desempenho inadequado
• Sistema de escapamento deformado
• Vazamento de gases de escapamento
• Silencioso obstruído
• A gasolina é altamente inflamável e explosiva sob certas condições. MANTENHA-A FORA DO ALCANCE DE
CRIANÇAS.
• Queimaduras graves podem ocorrer caso o sistema de escapamento não esfrie antes que os componentes sejam
removidos ou reparados.
2-1
CR250R
2

2. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-2

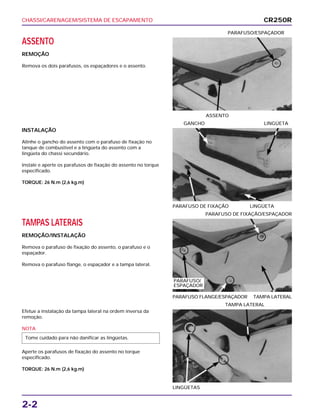

ASSENTO
REMOÇÃO
Remova os dois parafusos, os espaçadores e o assento.
ASSENTO
PARAFUSO/ESPAÇADOR
TAMPAS LATERAIS
REMOÇÃO/INSTALAÇÃO
Remova o parafuso de fixação do assento, o parafuso e o
espaçador.
Remova o parafuso flange, o espaçador e a tampa lateral.
PARAFUSO FLANGE/ESPAÇADOR TAMPA LATERAL
PARAFUSO DE FIXAÇÃO/ESPAÇADOR
Efetue a instalação da tampa lateral na ordem inversa da
remoção.
NOTA
Aperte os parafusos de fixação do assento no torque
especificado.
TORQUE: 26 N.m (2,6 kg.m)
Tome cuidado para não danificar as lingüetas.
LINGÜETAS
TAMPA LATERAL
INSTALAÇÃO
Alinhe o gancho do assento com o parafuso de fixação no
tanque de combustível e a lingüeta do assento com a
lingüeta do chassi secundário.
Instale e aperte os parafusos de fixação do assento no torque
especificado.
TORQUE: 26 N.m (2,6 kg.m)
PARAFUSO DE FIXAÇÃO LINGÜETA
GANCHO LINGÜETA
CR250R
PARAFUSO/
ESPAÇADOR

3. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-3

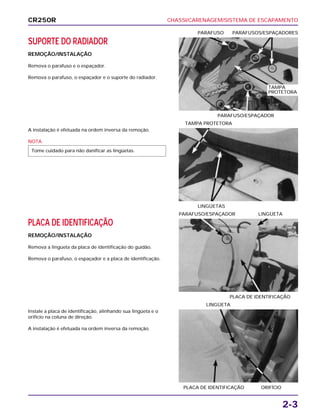

SUPORTE DO RADIADOR
REMOÇÃO/INSTALAÇÃO
Remova o parafuso e o espaçador.
Remova o parafuso, o espaçador e o suporte do radiador.
PARAFUSO/ESPAÇADOR
PARAFUSO PARAFUSOS/ESPAÇADORES
PLACA DE IDENTIFICAÇÃO
REMOÇÃO/INSTALAÇÃO
Remova a lingüeta da placa de identificação do guidão.
Remova o parafuso, o espaçador e a placa de identificação.
PLACA DE IDENTIFICAÇÃO
PARAFUSO/ESPAÇADOR LINGÜETA
Instale a placa de identificação, alinhando sua lingüeta e o
orifício na coluna de direção.
A instalação é efetuada na ordem inversa da remoção.
PLACA DE IDENTIFICAÇÃO ORIFÍCIO
LINGÜETA
A instalação é efetuada na ordem inversa da remoção.
NOTA
Tome cuidado para não danificar as lingüetas.
LINGÜETAS
TAMPA PROTETORA
CR250R
TAMPA
PROTETORA

4. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-4

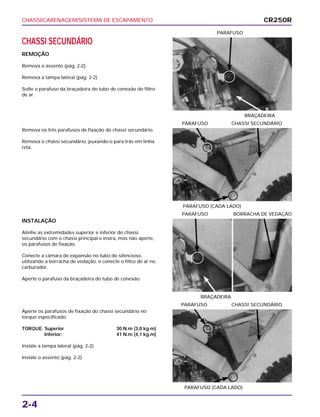

CHASSI SECUNDÁRIO
REMOÇÃO
Remova o assento (pág. 2-2).
Remova a tampa lateral (pág. 2-2).
Solte o parafuso da braçadeira do tubo de conexão do filtro
de ar.
BRAÇADEIRA
PARAFUSO
INSTALAÇÃO
Alinhe as extremidades superior e inferior do chassi
secundário com o chassi principal e insira, mas não aperte,
os parafusos de fixação.
Conecte a câmara de expansão no tubo do silencioso,
utilizando a borracha de vedação, e conecte o filtro de ar no
carburador.
Aperte o parafuso da braçadeira do tubo de conexão.
BRAÇADEIRA
PARAFUSO BORRACHA DE VEDAÇÃO
Aperte os parafusos de fixação do chassi secundário no
torque especificado.
TORQUE: Superior 30 N.m (3,0 kg.m)
Inferior: 41 N.m (4,1 kg.m)
Instale a tampa lateral (pág. 2-2).
Instale o assento (pág. 2-2).
PARAFUSO (CADA LADO)
PARAFUSO CHASSI SECUNDÁRIO
Remova os três parafusos de fixação do chassi secundário.
Remova o chassi secundário, puxando-o para trás em linha
reta.
PARAFUSO (CADA LADO)
PARAFUSO CHASSI SECUNDÁRIO
CR250R

5. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-5

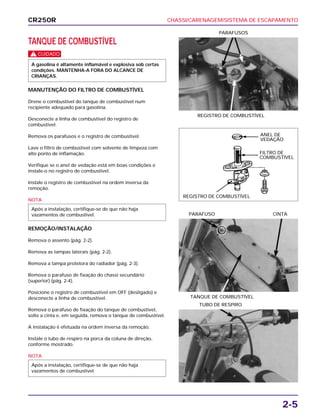

TANQUE DE COMBUSTÍVEL
c
MANUTENÇÃO DO FILTRO DE COMBUSTÍVEL
Drene o combustível do tanque de combustível num
recipiente adequado para gasolina.
Desconecte a linha de combustível do registro de
combustível.
Remova os parafusos e o registro de combustível.
Lave o filtro de combustível com solvente de limpeza com
alto ponto de inflamação.
Verifique se o anel de vedação está em boas condições e
instale-o no registro de combustível.
Instale o registro de combustível na ordem inversa da
remoção.
NOTA
REMOÇÃO/INSTALAÇÃO
Remova o assento (pág. 2-2).
Remova as tampas laterais (pág. 2-2).
Remova a tampa protetora do radiador (pág. 2-3).
Remova o parafuso de fixação do chassi secundário
(superior) (pág. 2-4).
Posicione o registro de combustível em OFF (desligado) e
desconecte a linha de combustível.
Remova o parafuso de fixação do tanque de combustível,
solte a cinta e, em seguida, remova o tanque de combustível.
A instalação é efetuada na ordem inversa da remoção.
Instale o tubo de respiro na porca da coluna de direção,
conforme mostrado.
NOTA
Após a instalação, certifique-se de que não haja
vazamentos de combustível.
Após a instalação, certifique-se de que não haja
vazamentos de combustível.
A gasolina é altamente inflamável e explosiva sob certas
condições. MANTENHA-A FORA DO ALCANCE DE
CRIANÇAS.
REGISTRO DE COMBUSTÍVEL
PARAFUSOS
TANQUE DE COMBUSTÍVEL
PARAFUSO CINTA
TUBO DE RESPIRO
CR250R
ANEL DE
VEDAÇÃO
FILTRO DE
COMBUSTÍVEL
REGISTRO DE COMBUSTÍVEL

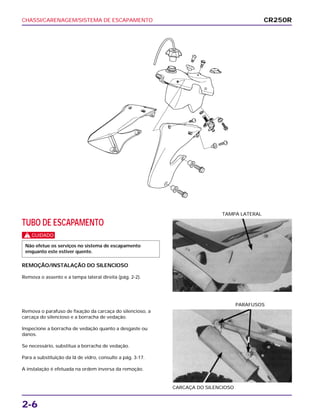

6. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-6
TUBO DE ESCAPAMENTO
c
REMOÇÃO/INSTALAÇÃO DO SILENCIOSO
Remova o assento e a tampa lateral direita (pág. 2-2).
Não efetue os serviços no sistema de escapamento
enquanto este estiver quente.
TAMPA LATERAL
Remova o parafuso de fixação da carcaça do silencioso, a
carcaça do silencioso e a borracha de vedação.
Inspecione a borracha de vedação quanto a desgaste ou
danos.
Se necessário, substitua a borracha de vedação.
Para a substituição da lã de vidro, consulte a pág. 3-17.
A instalação é efetuada na ordem inversa da remoção.
CARCAÇA DO SILENCIOSO
PARAFUSOS
CR250R

7. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-7

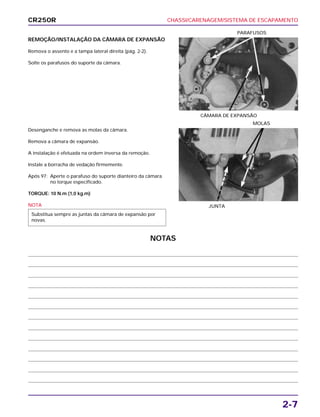

REMOÇÃO/INSTALAÇÃO DA CÂMARA DE EXPANSÃO
Remova o assento e a tampa lateral direita (pág. 2-2).
Solte os parafusos do suporte da câmara.
CÂMARA DE EXPANSÃO
PARAFUSOS
Desenganche e remova as molas da câmara.
Remova a câmara de expansão.
A instalação é efetuada na ordem inversa da remoção.
Instale a borracha de vedação firmemente.
Após 97: Aperte o parafuso do suporte dianteiro da câmara
no torque especificado.
TORQUE: 10 N.m (1,0 kg.m)
NOTA
Substitua sempre as juntas da câmara de expansão por
novas.
JUNTA
MOLAS
CR250R
NOTAS

8. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-8
CR250R
NOTAS

9. COMO USAR ESTE MANUAL
Este manual descreve os procedimentos de
serviço para a CR250R.
Siga as recomendações da Tabela de
Manutenção (página 3-3) para garantir condições
perfeitas de funcionamento.
Os Capítulos 1 e 3 aplicam-se à toda motocicleta.
O Capítulo 2 apresenta os procedimentos de
remoção/instalação de componentes que podem
ser necessários para efetuar os serviços descritos
nos capítulos subseqüentes.
Os Capítulos 4 a 15 apresentam as peças da
motocicleta, agrupadas de acordo com sua
localização.
Localize o capítulo desejado nesta página. Em
seguida, consulte o índice apresentado na
primeira página do capítulo selecionado.
A maioria dos capítulos começa com uma
ilustração do sistema ou conjunto, informações
de serviço e diagnose de defeitos.
As páginas subseqüentes apresentam os
procedimentos detalhados.
Caso não esteja familiarizado com esta
motocicleta, leia as Características Técnicas no
capítulo 16.
Se a causa do problema for desconhecida,
consulte o Capítulo 17, "Diagnose de Defeitos".
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
PROCEDIMENTOS E ESPECIFICAÇÕES
APRESENTADAS NESTA PUBLICAÇÃO SÃO
BASEADAS NAS INFORMAÇÕES MAIS
RECENTES DISPONÍVEIS SOBRE O PRODUTO
NO MOMENTO DA APROVAÇÃO DA
IMPRESSÃO.
A MOTO HONDA DA AMAZÔNIA LTDA. SE
RESERVA O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DA MOTOCICLETA A
QUALQUER MOMENTO E SEM PRÉVIO AVISO,
NÃO INCORRENDO, ASSIM, EM OBRIGAÇÕES
DE QUALQUER ESPÉCIE. NENHUMA PARTE
DESTA PUBLICAÇÃO PODE SER
REPRODUZIDA SEM AVISO PRÉVIO. ESTE
MANUAL FOI ELABORADO PARA PESSOAS
QUE TENHAM CONHECIMENTOS BÁSICOS
SOBRE A MANUTENÇÃO DAS
MOTOCICLETAS, SCOTTERS ou ATVS HONDA.
ÍNDICE GERAL
INFORMAÇÕES GERAIS
CHASSI/CARENAGEM/
SISTEMA DE ESCAPAMENTO
MANUTENÇÃO
SISTEMA DE COMBUSTÍVEL
SISTEMA DE ARREFECIMENTO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/CILINDRO/PISTÃO
VÁLVULA DE CONTROLE DE
ESCAPE (CRV)
EMBREAGEM/MECANISMO DE
PARTIDA/ SELETOR DE MARCHAS
CARCAÇA DO MOTOR/ÁRVORE DE
MANIVELAS/TRANSMISSÃO
RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
RODA TRASEIRA/SUSPENSÃO
FREIO HIDRÁULICO
SISTEMA DE IGNIÇÃO/ALTERNADOR
DIAGRAMA ELÉTRICO
CARACTERÍSTICAS TÉCNICAS
DIAGNOSE DE DEFEITOS
SISTEMA
ELÉTRICO
CHASSIMOTORETRANSMISSÃO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

10. COMO USAR ESTE MANUAL
Este manual descreve os procedimentos de
serviço para a CR250R.
Siga as recomendações da Tabela de
Manutenção (página 3-3) para garantir condições
perfeitas de funcionamento.
Os Capítulos 1 e 3 aplicam-se à toda motocicleta.
O Capítulo 2 apresenta os procedimentos de
remoção/instalação de componentes que podem
ser necessários para efetuar os serviços descritos
nos capítulos subseqüentes.
Os Capítulos 4 a 15 apresentam as peças da
motocicleta, agrupadas de acordo com sua
localização.
Localize o capítulo desejado nesta página. Em
seguida, consulte o índice apresentado na
primeira página do capítulo selecionado.
A maioria dos capítulos começa com uma
ilustração do sistema ou conjunto, informações
de serviço e diagnose de defeitos.
As páginas subseqüentes apresentam os
procedimentos detalhados.
Caso não esteja familiarizado com esta
motocicleta, leia as Características Técnicas no
capítulo 16.
Se a causa do problema for desconhecida,
consulte o Capítulo 17, "Diagnose de Defeitos".
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
PROCEDIMENTOS E ESPECIFICAÇÕES
APRESENTADAS NESTA PUBLICAÇÃO SÃO
BASEADAS NAS INFORMAÇÕES MAIS
RECENTES DISPONÍVEIS SOBRE O PRODUTO
NO MOMENTO DA APROVAÇÃO DA
IMPRESSÃO.
A MOTO HONDA DA AMAZÔNIA LTDA. SE
RESERVA O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DA MOTOCICLETA A
QUALQUER MOMENTO E SEM PRÉVIO AVISO,
NÃO INCORRENDO, ASSIM, EM OBRIGAÇÕES
DE QUALQUER ESPÉCIE. NENHUMA PARTE
DESTA PUBLICAÇÃO PODE SER
REPRODUZIDA SEM AVISO PRÉVIO. ESTE
MANUAL FOI ELABORADO PARA PESSOAS
QUE TENHAM CONHECIMENTOS BÁSICOS
SOBRE A MANUTENÇÃO DAS
MOTOCICLETAS, SCOTTERS ou ATVS HONDA.

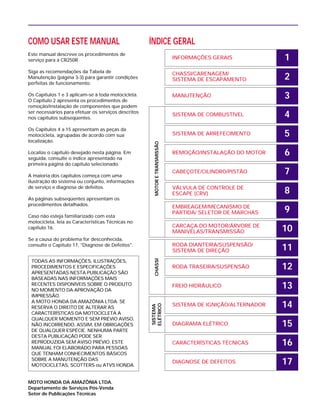

ÍNDICE GERAL
INFORMAÇÕES GERAIS
CHASSI/CARENAGEM/
SISTEMA DE ESCAPAMENTO
MANUTENÇÃO
SISTEMA DE COMBUSTÍVEL
SISTEMA DE ARREFECIMENTO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/CILINDRO/PISTÃO
VÁLVULA DE CONTROLE DE
ESCAPE (CRV)
EMBREAGEM/MECANISMO DE
PARTIDA/ SELETOR DE MARCHAS
CARCAÇA DO MOTOR/ÁRVORE DE
MANIVELAS/TRANSMISSÃO
RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
RODA TRASEIRA/SUSPENSÃO
FREIO HIDRÁULICO
SISTEMA DE IGNIÇÃO/ALTERNADOR
DIAGRAMA ELÉTRICO
CARACTERÍSTICAS TÉCNICAS
DIAGNOSE DE DEFEITOS
SISTEMA
ELÉTRICO
CHASSIMOTORETRANSMISSÃO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
