22. DIAGNOSE DE DEFEITOS
O MOTOR NÃO DÁ PARTIDA OU
A PARTIDA É DIFÍCIL 22-1
FALTA DE POTÊNCIA DO MOTOR 22-2
BAIXO DESEMPENHO EM BAIXAS
ROTAÇÕES OU MARCHA LENTA 22-3
BAIXO DESEMPENHO EM
ALTAS ROTAÇÕES 22-4
DIRIGIBILIDADE INADEQUADA 22-4
22-1
CBR900RRY

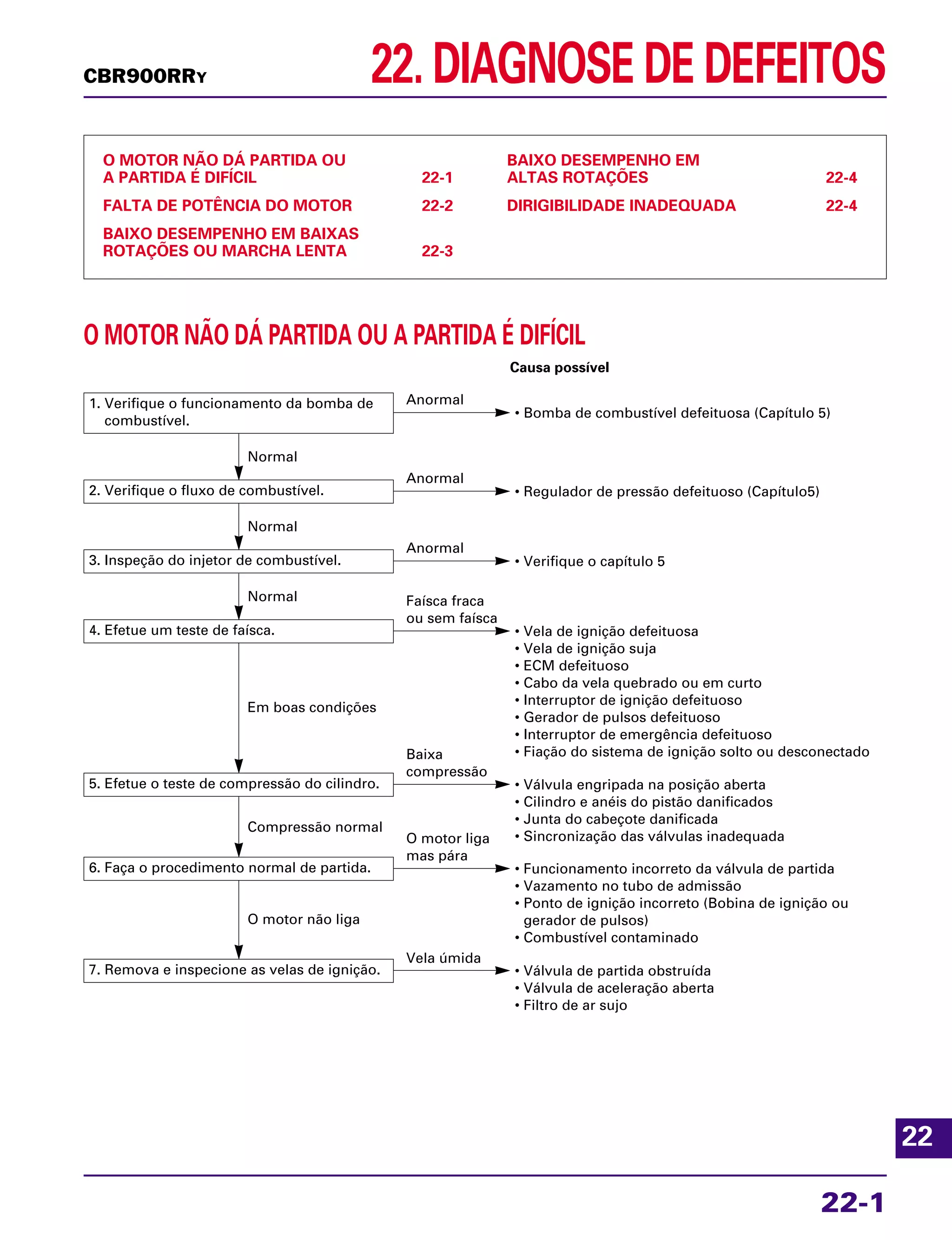

O MOTOR NÃO DÁ PARTIDA OU A PARTIDA É DIFÍCIL
1. Verifique o funcionamento da bomba de
combustível.
Normal
• Bomba de combustível defeituosa (Capítulo 5)
Anormal
2. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo5)
Anormal
Normal
3. Inspeção do injetor de combustível. • Verifique o capítulo 5
Anormal
Normal
4. Efetue um teste de faísca. • Vela de ignição defeituosa
• Vela de ignição suja
• ECM defeituoso
• Cabo da vela quebrado ou em curto
• Interruptor de ignição defeituoso
• Gerador de pulsos defeituoso
• Interruptor de emergência defeituoso
• Fiação do sistema de ignição solto ou desconectado
Faísca fraca
ou sem faísca
Em boas condições
5. Efetue o teste de compressão do cilindro. • Válvula engripada na posição aberta
• Cilindro e anéis do pistão danificados
• Junta do cabeçote danificada
• Sincronização das válvulas inadequada
Baixa
compressão
Compressão normal
6. Faça o procedimento normal de partida. • Funcionamento incorreto da válvula de partida
• Vazamento no tubo de admissão
• Ponto de ignição incorreto (Bobina de ignição ou
gerador de pulsos)
• Combustível contaminado
O motor liga
mas pára
O motor não liga
7. Remova e inspecione as velas de ignição. • Válvula de partida obstruída
• Válvula de aceleração aberta
• Filtro de ar sujo
Vela úmida
Causa possível
22
DIAGNOSE DE DEFEITOS
22-2
CBR900RRY

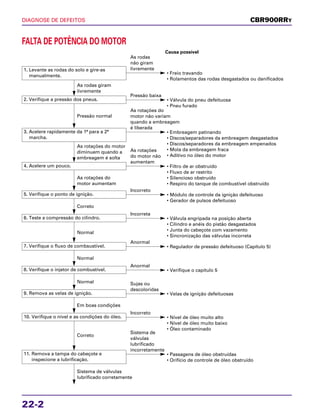

1. Levante as rodas do solo e gire-as
manualmente.
As rodas giram
livremente
• Válvula do pneu defeituosa
• Pneu furado
Pressão baixa
• Freio travando
• Rolamentos das rodas desgastados ou danificados
As rodas
não giram
livremente
2. Verifique a pressão dos pneus.
Correto
• Válvula engripada na posição aberta
• Cilindro e anéis do pistão desgastados
• Junta do cabeçote com vazamento
• Sincronização das válvulas incorreta
Incorreta
• Módulo de controle da ignição defeituoso
• Gerador de pulsos defeituoso
Incorreto
5. Verifique o ponto de ignição.
6. Teste a compressão do cilindro.
Normal
• Verifique o capítulo 5
Anormal
8. Verifique o injetor de combustível.
Correto
• Passagens de óleo obstruídas
• Orifício de controle de óleo obstruído
Sistema de
válvulas
lubrificado
incorretamente
11. Remova a tampa do cabeçote e
inspecione a lubrificação.
Em boas condições
• Nível de óleo muito alto
• Nível de óleo muito baixo
• Óleo contaminado
Incorreto
10. Verifique o nível e as condições do óleo.
Normal
• Velas de ignição defeituosas
Sujas ou
descoloridas
9. Remova as velas de ignição.
Normal
• Regulador de pressão defeituoso (Capítulo 5)
Anormal
7. Verifique o fluxo de combsustível.
As rotações do motor
diminuem quando a
embreagem é solta
As rotações do
motor aumentam
Sistema de válvulas
lubrificado corretamente
• Filtro de ar obstruído
• Fluxo de ar restrito
• Silencioso obstruído
• Respiro do tanque de combustível obstruído
As rotações
do motor não
aumentam
4. Acelere um pouco.
Pressão normal
• Embreagem patinando
• Discos/separadores da embreagem desgastados
• Discos/separadores da embreagem empenados
• Mola da embreagem fraca
• Aditivo no óleo do motor
As rotações do
motor não variam
quando a embreagem
é liberada
3. Acelere rapidamente da 1ª para a 2ª
marcha.
Causa possível
FALTA DE POTÊNCIA DO MOTOR
DIAGNOSE DE DEFEITOS
22-3
CBR900RRY

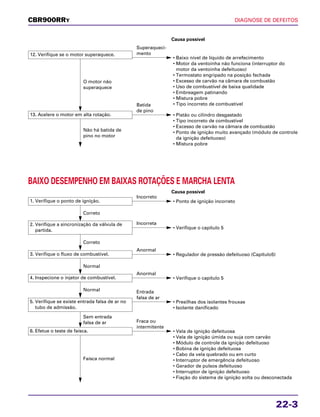

12. Verifique se o motor superaquece.
• Baixo nível de líquido de arrefecimento
• Motor da ventoinha não funciona (interruptor do
motor da ventoinha defeituoso)
• Termostato engripado na posição fechada
• Excesso de carvão na câmara de combustão
• Uso de combustível de baixa qualidade
• Embreagem patinando
• Mistura pobre
• Tipo incorreto de combustível
Superaqueci-
mento
O motor não
superaquece
13. Acelere o motor em alta rotação. • Pistão ou cilindro desgastado
• Tipo incorreto de combustível
• Excesso de carvão na câmara de combustão
• Ponto de ignição muito avançado (módulo de controle
da ignição defeituoso)
• Mistura pobre
Batida
de pino
Não há batida de
pino no motor
Causa possível
BAIXO DESEMPENHO EM BAIXAS ROTAÇÕES E MARCHA LENTA
1. Verifique o ponto de ignição. • Ponto de ignição incorreto
Incorreto
Correto
3. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo5)
Anormal
Normal
4. Inspecione o injetor de combustível. • Verifique o capítulo 5
Anormal
Normal
6. Efetue o teste de faísca. • Vela de ignição defeituosa
• Vela de ignição úmida ou suja com carvão
• Módulo de controle da ignição defeituoso
• Bobina de ignição defeituosa
• Cabo da vela quebrado ou em curto
• Interruptor de emergência defeituoso
• Gerador de pulsos defeituoso
• Interruptor de ignição defeituoso
• Fiação do sistema de ignição solta ou desconectada
Fraca ou
intermitente
Faísca normal
5. Verifique se existe entrada falsa de ar no
tubo de admissão.
• Presilhas dos isolantes frouxas
• Isolante danificado
Entrada
falsa de ar
Sem entrada
falsa de ar
2. Verifique a sincronização da válvula de
partida.
• Verifique o capítulo 5
Incorreta
Correto
Causa possível
DIAGNOSE DE DEFEITOS
22-4
CBR900RRY

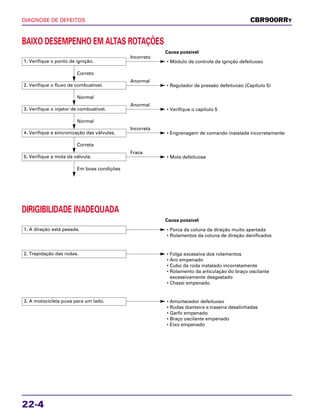

BAIXO DESEMPENHO EM ALTAS ROTAÇÕES
1. Verifique o ponto de ignição. • Módulo de controle da ignição defeituoso
Incorreto
Correto
2. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo 5)
Anormal
Normal
3. Verifique o injetor de combustível. • Verifique o capítulo 5
Anormal
Normal
4. Verifique a sincronização das válvulas. • Engrenagem de comando instalada incorretamente
Incorreta
Correta
5. Verifique a mola da válvula. • Mola defeituosa
Fraca
Em boas condições
Causa possível
DIRIGIBILIDADE INADEQUADA
1. A direção está pesada. • Porca da coluna da direção muito apertada
• Rolamentos da coluna de direção danificados
2. Trepidação das rodas. • Folga excessiva dos rolamentos
• Aro empenado
• Cubo da roda instalado incorretamente
• Rolamento da articulação do braço oscilante
excessivamente desgastado
• Chassi empenado
3. A motocicleta puxa para um lado. • Amortecedor defeituoso
• Rodas dianteira e traseira desalinhadas
• Garfo empenado
• Braço oscilante empenado
• Eixo empenado
Causa possível
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22

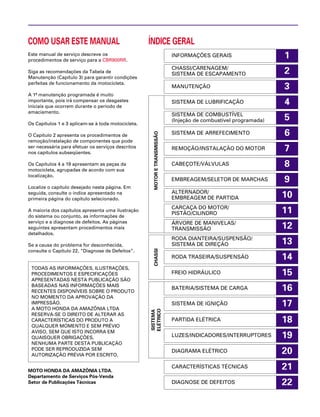

COMO USAR ESTE MANUAL
Este manual de serviço descreve os
procedimentos de serviço para a CBR900RR.
Siga as recomendações da Tabela de
Manutenção (Capítulo 3) para garantir condições
perfeitas de funcionamento da motocicleta.
A 1ª manutenção programada é muito
importante, pois irá compensar os desgastes
iniciais que ocorrem durante o período de
amaciamento.
Os Capítulos 1 e 3 aplicam-se à toda motocicleta.
O Capítulo 2 apresenta os procedimentos de
remoção/instalação de componentes que pode
ser necessária para efetuar os serviços descritos
nos capítulos subseqüentes.
Os Capítulos 4 a 19 apresentam as peças da
motocicleta, agrupadas de acordo com sua
localização.
Localize o capítulo desejado nesta página. Em
seguida, consulte o índice apresentado na
primeira página do capítulo selecionado.
A maioria dos capítulos apresenta uma ilustração
do sistema ou conjunto, as informações de
serviço e a diagnose de defeitos. As páginas
seguintes apresentam procedimentos mais
detalhados.
Se a causa do problema for desconhecida,
consulte o Capítulo 22, “Diagnose de Defeitos”.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
PROCEDIMENTOS E ESPECIFICAÇÕES
APRESENTADAS NESTA PUBLICAÇÃO SÃO
BASEADAS NAS INFORMAÇÕES MAIS
RECENTES DISPONÍVEIS SOBRE O PRODUTO
NO MOMENTO DA APROVAÇÃO DA
IMPRESSÃO.
A MOTO HONDA DA AMAZÔNIA LTDA
RESERVA-SE O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DO PRODUTO A
QUALQUER MOMENTO E SEM PRÉVIO
AVISO, SEM QUE ISTO INCORRA EM
QUAISQUER OBRIGAÇÕES.
NENHUMA PARTE DESTA PUBLICAÇÃO
PODE SER REPRODUZIDA SEM
AUTORIZAÇÃO PRÉVIA POR ESCRITO.
INFORMAÇÕES GERAIS
CHASSI/CARENAGEM/
SISTEMA DE ESCAPAMENTO
MANUTENÇÃO
SISTEMA DE LUBRIFICAÇÃO
SISTEMA DE COMBUSTÍVEL
(Injeção de combustível programada)
SISTEMA DE ARREFECIMENTO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/VÁLVULAS
EMBREAGEM/SELETOR DE MARCHAS
ALTERNADOR/
EMBREAGEM DE PARTIDA
CARCAÇA DO MOTOR/
PISTÃO/CILINDRO
ÁRVORE DE MANIVELAS/
TRANSMISSÃO
RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
RODA TRASEIRA/SUSPENSÃO
FREIO HIDRÁULICO
BATERIA/SISTEMA DE CARGA
SISTEMA DE IGNIÇÃO
PARTIDA ELÉTRICA
LUZES/INDICADORES/INTERRUPTORES
DIAGRAMA ELÉTRICO
CARACTERÍSTICAS TÉCNICAS
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSIMOTORETRANSMISSÃO
DIAGNOSE DE DEFEITOS

Mais conteúdo relacionado

Mais procurados

Manual de serviço nx350 sahara 00 x6b-kas-602 ignicao
Manual de serviço nx350 sahara   00 x6b-kas-602 ignicaoManual de serviço nx350 sahara   00 x6b-kas-602 ignicao
Manual de serviço nx350 sahara 00 x6b-kas-602 ignicao
Thiago Huari

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivel
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivelManaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivel
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivel
Thiago Huari

Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarreManaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) ignicao
Manaul de serviço cbr900 rr fireblade (~1999) ignicaoManaul de serviço cbr900 rr fireblade (~1999) ignicao
Manaul de serviço cbr900 rr fireblade (~1999) ignicao
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) interrup
Manaul de serviço cbr900 rr fireblade (~1999) interrupManaul de serviço cbr900 rr fireblade (~1999) interrup
Manaul de serviço cbr900 rr fireblade (~1999) interrup
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) cabecote
Manaul de serviço cbr900 rr fireblade (~1999) cabecoteManaul de serviço cbr900 rr fireblade (~1999) cabecote
Manaul de serviço cbr900 rr fireblade (~1999) cabecote
Thiago Huari

Manaul de serviço cbr900 rr fireblade (2000~2001) bateria
Manaul de serviço cbr900 rr fireblade (2000~2001) bateriaManaul de serviço cbr900 rr fireblade (2000~2001) bateria
Manaul de serviço cbr900 rr fireblade (2000~2001) bateria
Thiago Huari

Manual de serviço cbr600 f(1) (~1997) diagrama
Manual de serviço cbr600 f(1) (~1997) diagramaManual de serviço cbr600 f(1) (~1997) diagrama
Manual de serviço cbr600 f(1) (~1997) diagrama
Thiago Huari

Manual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecoteManual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecote
Thiago Huari

Manual de serviço ms cg125 fan (6) suplemento 00 x6b-kgaz-002
Manual de serviço ms cg125 fan (6) suplemento   00 x6b-kgaz-002Manual de serviço ms cg125 fan (6) suplemento   00 x6b-kgaz-002
Manual de serviço ms cg125 fan (6) suplemento 00 x6b-kgaz-002
Thiago Huari

Manual de serviço cg150 titan ks es esd ignicao
Manual de serviço cg150 titan ks es esd ignicaoManual de serviço cg150 titan ks es esd ignicao
Manual de serviço cg150 titan ks es esd ignicao
Thiago Huari

Manual de serviço supl cbx250
Manual de serviço supl cbx250Manual de serviço supl cbx250
Manual de serviço supl cbx250
Thiago Huari

Manual de serviço cbx750 f (1990) cabecote
Manual de serviço cbx750 f (1990) cabecoteManual de serviço cbx750 f (1990) cabecote
Manual de serviço cbx750 f (1990) cabecote
Thiago Huari

Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002
Thiago Huari

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_gerais
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_geraisManaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_gerais
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_gerais
Thiago Huari

Manual de serviço cg125 titan ks es cg125 cargo rodadiant
Manual de serviço cg125 titan ks es cg125 cargo rodadiantManual de serviço cg125 titan ks es cg125 cargo rodadiant
Manual de serviço cg125 titan ks es cg125 cargo rodadiant
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 inform-gerais
Manual serviço biz125 ks es   00 x6b-kss-001 inform-geraisManual serviço biz125 ks es   00 x6b-kss-001 inform-gerais
Manual serviço biz125 ks es 00 x6b-kss-001 inform-gerais
Thiago Huari

Manaul de serviço cbr900 rr fireblade (2000~2001) luzes
Manaul de serviço cbr900 rr fireblade (2000~2001) luzesManaul de serviço cbr900 rr fireblade (2000~2001) luzes
Manaul de serviço cbr900 rr fireblade (2000~2001) luzes
Thiago Huari

Manual de serviço cbx750 f motor
Manual de serviço cbx750 f motorManual de serviço cbx750 f motor
Manual de serviço cbx750 f motor
Thiago Huari

Manual de serviço cb600 f hornet diagrama
Manual de serviço cb600 f hornet diagramaManual de serviço cb600 f hornet diagrama
Manual de serviço cb600 f hornet diagrama
Thiago Huari


Mais procurados (20)

Manual de serviço nx350 sahara 00 x6b-kas-602 ignicao
Manual de serviço nx350 sahara   00 x6b-kas-602 ignicaoManual de serviço nx350 sahara   00 x6b-kas-602 ignicao
Manual de serviço nx350 sahara 00 x6b-kas-602 ignicao

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivel
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivelManaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivel
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_combustivel

Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarreManaul de serviço cbr900 rr fireblade (2000~2001) sistarre
Manaul de serviço cbr900 rr fireblade (2000~2001) sistarre

Manaul de serviço cbr900 rr fireblade (~1999) ignicao
Manaul de serviço cbr900 rr fireblade (~1999) ignicaoManaul de serviço cbr900 rr fireblade (~1999) ignicao
Manaul de serviço cbr900 rr fireblade (~1999) ignicao

Manaul de serviço cbr900 rr fireblade (~1999) interrup
Manaul de serviço cbr900 rr fireblade (~1999) interrupManaul de serviço cbr900 rr fireblade (~1999) interrup
Manaul de serviço cbr900 rr fireblade (~1999) interrup

Manaul de serviço cbr900 rr fireblade (~1999) cabecote
Manaul de serviço cbr900 rr fireblade (~1999) cabecoteManaul de serviço cbr900 rr fireblade (~1999) cabecote
Manaul de serviço cbr900 rr fireblade (~1999) cabecote

Manaul de serviço cbr900 rr fireblade (2000~2001) bateria
Manaul de serviço cbr900 rr fireblade (2000~2001) bateriaManaul de serviço cbr900 rr fireblade (2000~2001) bateria
Manaul de serviço cbr900 rr fireblade (2000~2001) bateria

Manual de serviço cbr600 f(1) (~1997) diagrama
Manual de serviço cbr600 f(1) (~1997) diagramaManual de serviço cbr600 f(1) (~1997) diagrama
Manual de serviço cbr600 f(1) (~1997) diagrama

Manual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecoteManual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecote

Manual de serviço ms cg125 fan (6) suplemento 00 x6b-kgaz-002
Manual de serviço ms cg125 fan (6) suplemento   00 x6b-kgaz-002Manual de serviço ms cg125 fan (6) suplemento   00 x6b-kgaz-002
Manual de serviço ms cg125 fan (6) suplemento 00 x6b-kgaz-002

Manual de serviço cg150 titan ks es esd ignicao
Manual de serviço cg150 titan ks es esd ignicaoManual de serviço cg150 titan ks es esd ignicao
Manual de serviço cg150 titan ks es esd ignicao

Manual de serviço supl cbx250
Manual de serviço supl cbx250Manual de serviço supl cbx250
Manual de serviço supl cbx250

Manual de serviço cbx750 f (1990) cabecote
Manual de serviço cbx750 f (1990) cabecoteManual de serviço cbx750 f (1990) cabecote
Manual de serviço cbx750 f (1990) cabecote

Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002Manual de serviço cb600 f hornet ms (2006) suplemento   00x6b-mbz-002
Manual de serviço cb600 f hornet ms (2006) suplemento 00x6b-mbz-002

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_gerais
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_geraisManaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_gerais
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) informacoes_gerais

Manual de serviço cg125 titan ks es cg125 cargo rodadiant
Manual de serviço cg125 titan ks es cg125 cargo rodadiantManual de serviço cg125 titan ks es cg125 cargo rodadiant
Manual de serviço cg125 titan ks es cg125 cargo rodadiant

Manual serviço biz125 ks es 00 x6b-kss-001 inform-gerais
Manual serviço biz125 ks es   00 x6b-kss-001 inform-geraisManual serviço biz125 ks es   00 x6b-kss-001 inform-gerais
Manual serviço biz125 ks es 00 x6b-kss-001 inform-gerais

Manaul de serviço cbr900 rr fireblade (2000~2001) luzes
Manaul de serviço cbr900 rr fireblade (2000~2001) luzesManaul de serviço cbr900 rr fireblade (2000~2001) luzes
Manaul de serviço cbr900 rr fireblade (2000~2001) luzes

Manual de serviço cbx750 f motor
Manual de serviço cbx750 f motorManual de serviço cbx750 f motor
Manual de serviço cbx750 f motor

Manual de serviço cb600 f hornet diagrama
Manual de serviço cb600 f hornet diagramaManual de serviço cb600 f hornet diagrama
Manual de serviço cb600 f hornet diagrama


Semelhante a Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitosManaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Thiago Huari

Manaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeitoManaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeito
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito
Thiago Huari

Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitosManaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Thiago Huari

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Thiago Huari

Manual de serviço cb500 00 x6b-my5-001 defeitos
Manual de serviço cb500   00 x6b-my5-001 defeitosManual de serviço cb500   00 x6b-my5-001 defeitos
Manual de serviço cb500 00 x6b-my5-001 defeitos
Thiago Huari

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos
Thiago Huari

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito
Thiago Huari

Manual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitosManual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitos
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitosManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Thiago Huari

010178 defeitos
010178 defeitos010178 defeitos
010178 defeitos
Digossound

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Thiago Huari

Manual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitosManual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitos
Thiago Huari

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitosManual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Thiago Huari

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitosManual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos
Thiago Huari

Manual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitosManual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitos
Thiago Huari

Manual de serviço xlr125 00 x6b-kfc-601 defeitos
Manual de serviço xlr125   00 x6b-kfc-601 defeitosManual de serviço xlr125   00 x6b-kfc-601 defeitos
Manual de serviço xlr125 00 x6b-kfc-601 defeitos
Thiago Huari

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos
Thiago Huari

Manual de serviço nx350 defeitos
Manual de serviço nx350 defeitosManual de serviço nx350 defeitos
Manual de serviço nx350 defeitos
Thiago Huari

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Thiago Huari


Semelhante a Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos (20)

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitosManaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) diagnose_defeitos

Manaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeitoManaul de serviço cbr600 f(3) (2001~) defeito
Manaul de serviço cbr600 f(3) (2001~) defeito

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito

Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitosManaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitos

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito

Manual de serviço cb500 00 x6b-my5-001 defeitos
Manual de serviço cb500   00 x6b-my5-001 defeitosManual de serviço cb500   00 x6b-my5-001 defeitos
Manual de serviço cb500 00 x6b-my5-001 defeitos

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito

Manual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitosManual de serviço nx 4 falc defeitos
Manual de serviço nx 4 falc defeitos

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitosManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 defeitos

010178 defeitos
010178 defeitos010178 defeitos
010178 defeitos

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...

Manual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitosManual de serviço cg125 titan ks es cg125 cargo defeitos
Manual de serviço cg125 titan ks es cg125 cargo defeitos

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitosManual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitosManual de serviço cg125 titan  ks es kse cg125 cargo (2002) defeitos
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) defeitos

Manual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitosManual de serviço cg150 titan ks es esd defeitos
Manual de serviço cg150 titan ks es esd defeitos

Manual de serviço xlr125 00 x6b-kfc-601 defeitos
Manual de serviço xlr125   00 x6b-kfc-601 defeitosManual de serviço xlr125   00 x6b-kfc-601 defeitos
Manual de serviço xlr125 00 x6b-kfc-601 defeitos

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos

Manual de serviço nx350 defeitos
Manual de serviço nx350 defeitosManual de serviço nx350 defeitos
Manual de serviço nx350 defeitos

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos


Mais de Thiago Huari

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Thiago Huari

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind
Thiago Huari

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao
Thiago Huari

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd
Thiago Huari

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao
Thiago Huari

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice
Thiago Huari

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao
Thiago Huari

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico
Thiago Huari

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem
Thiago Huari

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama
Thiago Huari

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa
Thiago Huari

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro
Thiago Huari

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi
Thiago Huari

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa
Thiago Huari

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote
Thiago Huari

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria
Thiago Huari

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Thiago Huari


Mais de Thiago Huari (20)

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2


Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos

  • 1. 22. DIAGNOSE DE DEFEITOS O MOTOR NÃO DÁ PARTIDA OU A PARTIDA É DIFÍCIL 22-1 FALTA DE POTÊNCIA DO MOTOR 22-2 BAIXO DESEMPENHO EM BAIXAS ROTAÇÕES OU MARCHA LENTA 22-3 BAIXO DESEMPENHO EM ALTAS ROTAÇÕES 22-4 DIRIGIBILIDADE INADEQUADA 22-4 22-1 CBR900RRY O MOTOR NÃO DÁ PARTIDA OU A PARTIDA É DIFÍCIL 1. Verifique o funcionamento da bomba de combustível. Normal • Bomba de combustível defeituosa (Capítulo 5) Anormal 2. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo5) Anormal Normal 3. Inspeção do injetor de combustível. • Verifique o capítulo 5 Anormal Normal 4. Efetue um teste de faísca. • Vela de ignição defeituosa • Vela de ignição suja • ECM defeituoso • Cabo da vela quebrado ou em curto • Interruptor de ignição defeituoso • Gerador de pulsos defeituoso • Interruptor de emergência defeituoso • Fiação do sistema de ignição solto ou desconectado Faísca fraca ou sem faísca Em boas condições 5. Efetue o teste de compressão do cilindro. • Válvula engripada na posição aberta • Cilindro e anéis do pistão danificados • Junta do cabeçote danificada • Sincronização das válvulas inadequada Baixa compressão Compressão normal 6. Faça o procedimento normal de partida. • Funcionamento incorreto da válvula de partida • Vazamento no tubo de admissão • Ponto de ignição incorreto (Bobina de ignição ou gerador de pulsos) • Combustível contaminado O motor liga mas pára O motor não liga 7. Remova e inspecione as velas de ignição. • Válvula de partida obstruída • Válvula de aceleração aberta • Filtro de ar sujo Vela úmida Causa possível 22
  • 2. DIAGNOSE DE DEFEITOS 22-2 CBR900RRY 1. Levante as rodas do solo e gire-as manualmente. As rodas giram livremente • Válvula do pneu defeituosa • Pneu furado Pressão baixa • Freio travando • Rolamentos das rodas desgastados ou danificados As rodas não giram livremente 2. Verifique a pressão dos pneus. Correto • Válvula engripada na posição aberta • Cilindro e anéis do pistão desgastados • Junta do cabeçote com vazamento • Sincronização das válvulas incorreta Incorreta • Módulo de controle da ignição defeituoso • Gerador de pulsos defeituoso Incorreto 5. Verifique o ponto de ignição. 6. Teste a compressão do cilindro. Normal • Verifique o capítulo 5 Anormal 8. Verifique o injetor de combustível. Correto • Passagens de óleo obstruídas • Orifício de controle de óleo obstruído Sistema de válvulas lubrificado incorretamente 11. Remova a tampa do cabeçote e inspecione a lubrificação. Em boas condições • Nível de óleo muito alto • Nível de óleo muito baixo • Óleo contaminado Incorreto 10. Verifique o nível e as condições do óleo. Normal • Velas de ignição defeituosas Sujas ou descoloridas 9. Remova as velas de ignição. Normal • Regulador de pressão defeituoso (Capítulo 5) Anormal 7. Verifique o fluxo de combsustível. As rotações do motor diminuem quando a embreagem é solta As rotações do motor aumentam Sistema de válvulas lubrificado corretamente • Filtro de ar obstruído • Fluxo de ar restrito • Silencioso obstruído • Respiro do tanque de combustível obstruído As rotações do motor não aumentam 4. Acelere um pouco. Pressão normal • Embreagem patinando • Discos/separadores da embreagem desgastados • Discos/separadores da embreagem empenados • Mola da embreagem fraca • Aditivo no óleo do motor As rotações do motor não variam quando a embreagem é liberada 3. Acelere rapidamente da 1ª para a 2ª marcha. Causa possível FALTA DE POTÊNCIA DO MOTOR
  • 3. DIAGNOSE DE DEFEITOS 22-3 CBR900RRY 12. Verifique se o motor superaquece. • Baixo nível de líquido de arrefecimento • Motor da ventoinha não funciona (interruptor do motor da ventoinha defeituoso) • Termostato engripado na posição fechada • Excesso de carvão na câmara de combustão • Uso de combustível de baixa qualidade • Embreagem patinando • Mistura pobre • Tipo incorreto de combustível Superaqueci- mento O motor não superaquece 13. Acelere o motor em alta rotação. • Pistão ou cilindro desgastado • Tipo incorreto de combustível • Excesso de carvão na câmara de combustão • Ponto de ignição muito avançado (módulo de controle da ignição defeituoso) • Mistura pobre Batida de pino Não há batida de pino no motor Causa possível BAIXO DESEMPENHO EM BAIXAS ROTAÇÕES E MARCHA LENTA 1. Verifique o ponto de ignição. • Ponto de ignição incorreto Incorreto Correto 3. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo5) Anormal Normal 4. Inspecione o injetor de combustível. • Verifique o capítulo 5 Anormal Normal 6. Efetue o teste de faísca. • Vela de ignição defeituosa • Vela de ignição úmida ou suja com carvão • Módulo de controle da ignição defeituoso • Bobina de ignição defeituosa • Cabo da vela quebrado ou em curto • Interruptor de emergência defeituoso • Gerador de pulsos defeituoso • Interruptor de ignição defeituoso • Fiação do sistema de ignição solta ou desconectada Fraca ou intermitente Faísca normal 5. Verifique se existe entrada falsa de ar no tubo de admissão. • Presilhas dos isolantes frouxas • Isolante danificado Entrada falsa de ar Sem entrada falsa de ar 2. Verifique a sincronização da válvula de partida. • Verifique o capítulo 5 Incorreta Correto Causa possível
  • 4. DIAGNOSE DE DEFEITOS 22-4 CBR900RRY BAIXO DESEMPENHO EM ALTAS ROTAÇÕES 1. Verifique o ponto de ignição. • Módulo de controle da ignição defeituoso Incorreto Correto 2. Verifique o fluxo de combustível. • Regulador de pressão defeituoso (Capítulo 5) Anormal Normal 3. Verifique o injetor de combustível. • Verifique o capítulo 5 Anormal Normal 4. Verifique a sincronização das válvulas. • Engrenagem de comando instalada incorretamente Incorreta Correta 5. Verifique a mola da válvula. • Mola defeituosa Fraca Em boas condições Causa possível DIRIGIBILIDADE INADEQUADA 1. A direção está pesada. • Porca da coluna da direção muito apertada • Rolamentos da coluna de direção danificados 2. Trepidação das rodas. • Folga excessiva dos rolamentos • Aro empenado • Cubo da roda instalado incorretamente • Rolamento da articulação do braço oscilante excessivamente desgastado • Chassi empenado 3. A motocicleta puxa para um lado. • Amortecedor defeituoso • Rodas dianteira e traseira desalinhadas • Garfo empenado • Braço oscilante empenado • Eixo empenado Causa possível
  • 5. 15 1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 17 18 19 20 21 22 COMO USAR ESTE MANUAL Este manual de serviço descreve os procedimentos de serviço para a CBR900RR. Siga as recomendações da Tabela de Manutenção (Capítulo 3) para garantir condições perfeitas de funcionamento da motocicleta. A 1ª manutenção programada é muito importante, pois irá compensar os desgastes iniciais que ocorrem durante o período de amaciamento. Os Capítulos 1 e 3 aplicam-se à toda motocicleta. O Capítulo 2 apresenta os procedimentos de remoção/instalação de componentes que pode ser necessária para efetuar os serviços descritos nos capítulos subseqüentes. Os Capítulos 4 a 19 apresentam as peças da motocicleta, agrupadas de acordo com sua localização. Localize o capítulo desejado nesta página. Em seguida, consulte o índice apresentado na primeira página do capítulo selecionado. A maioria dos capítulos apresenta uma ilustração do sistema ou conjunto, as informações de serviço e a diagnose de defeitos. As páginas seguintes apresentam procedimentos mais detalhados. Se a causa do problema for desconhecida, consulte o Capítulo 22, “Diagnose de Defeitos”. MOTO HONDA DA AMAZÔNIA LTDA. Departamento de Serviços Pós-Venda Setor de Publicações Técnicas TODAS AS INFORMAÇÕES, ILUSTRAÇÕES, PROCEDIMENTOS E ESPECIFICAÇÕES APRESENTADAS NESTA PUBLICAÇÃO SÃO BASEADAS NAS INFORMAÇÕES MAIS RECENTES DISPONÍVEIS SOBRE O PRODUTO NO MOMENTO DA APROVAÇÃO DA IMPRESSÃO. A MOTO HONDA DA AMAZÔNIA LTDA RESERVA-SE O DIREITO DE ALTERAR AS CARACTERÍSTICAS DO PRODUTO A QUALQUER MOMENTO E SEM PRÉVIO AVISO, SEM QUE ISTO INCORRA EM QUAISQUER OBRIGAÇÕES. NENHUMA PARTE DESTA PUBLICAÇÃO PODE SER REPRODUZIDA SEM AUTORIZAÇÃO PRÉVIA POR ESCRITO. INFORMAÇÕES GERAIS CHASSI/CARENAGEM/ SISTEMA DE ESCAPAMENTO MANUTENÇÃO SISTEMA DE LUBRIFICAÇÃO SISTEMA DE COMBUSTÍVEL (Injeção de combustível programada) SISTEMA DE ARREFECIMENTO REMOÇÃO/INSTALAÇÃO DO MOTOR CABEÇOTE/VÁLVULAS EMBREAGEM/SELETOR DE MARCHAS ALTERNADOR/ EMBREAGEM DE PARTIDA CARCAÇA DO MOTOR/ PISTÃO/CILINDRO ÁRVORE DE MANIVELAS/ TRANSMISSÃO RODA DIANTEIRA/SUSPENSÃO/ SISTEMA DE DIREÇÃO RODA TRASEIRA/SUSPENSÃO FREIO HIDRÁULICO BATERIA/SISTEMA DE CARGA SISTEMA DE IGNIÇÃO PARTIDA ELÉTRICA LUZES/INDICADORES/INTERRUPTORES DIAGRAMA ELÉTRICO CARACTERÍSTICAS TÉCNICAS ÍNDICE GERAL SISTEMA ELÉTRICO CHASSIMOTORETRANSMISSÃO DIAGNOSE DE DEFEITOS
