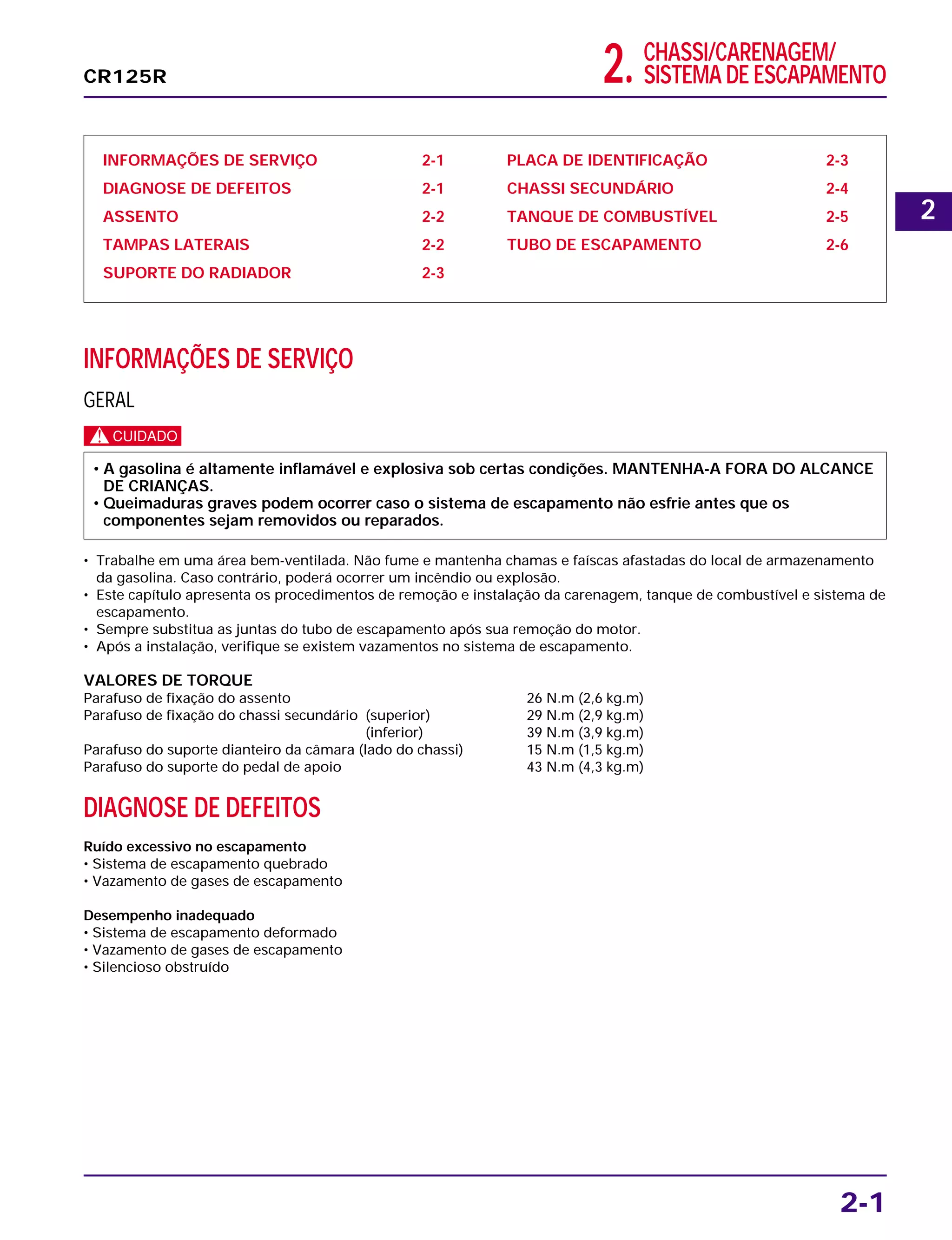

INFORMAÇÕES DE SERVIÇO
GERAL
c
• Trabalhe em uma área bem-ventilada. Não fume e mantenha chamas e faíscas afastadas do local de armazenamento
da gasolina. Caso contrário, poderá ocorrer um incêndio ou explosão.
• Este capítulo apresenta os procedimentos de remoção e instalação da carenagem, tanque de combustível e sistema de
escapamento.
• Sempre substitua as juntas do tubo de escapamento após sua remoção do motor.
• Após a instalação, verifique se existem vazamentos no sistema de escapamento.
VALORES DE TORQUE
Parafuso de fixação do assento 26 N.m (2,6 kg.m)
Parafuso de fixação do chassi secundário (superior) 29 N.m (2,9 kg.m)
(inferior) 39 N.m (3,9 kg.m)
Parafuso do suporte dianteiro da câmara (lado do chassi) 15 N.m (1,5 kg.m)
Parafuso do suporte do pedal de apoio 43 N.m (4,3 kg.m)
DIAGNOSE DE DEFEITOS
Ruído excessivo no escapamento
• Sistema de escapamento quebrado
• Vazamento de gases de escapamento
Desempenho inadequado
• Sistema de escapamento deformado
• Vazamento de gases de escapamento
• Silencioso obstruído
• A gasolina é altamente inflamável e explosiva sob certas condições. MANTENHA-A FORA DO ALCANCE
DE CRIANÇAS.
• Queimaduras graves podem ocorrer caso o sistema de escapamento não esfrie antes que os
componentes sejam removidos ou reparados.
2-1
CR125R
2
2. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-2

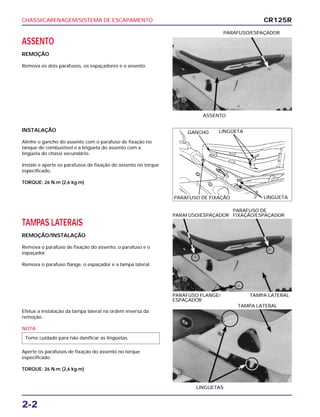

ASSENTO
REMOÇÃO
Remova os dois parafusos, os espaçadores e o assento.
ASSENTO
PARAFUSO/ESPAÇADOR
TAMPAS LATERAIS
REMOÇÃO/INSTALAÇÃO
Remova o parafuso de fixação do assento, o parafuso e o
espaçador.
Remova o parafuso flange, o espaçador e a tampa lateral.
PARAFUSO FLANGE/ TAMPA LATERAL
ESPAÇADOR
PARAFUSO DE
PARAFUSO/ESPAÇADOR FIXAÇÃO/ESPAÇADOR
Efetue a instalação da tampa lateral na ordem inversa da
remoção.
NOTA
Aperte os parafusos de fixação do assento no torque
especificado.
TORQUE: 26 N.m (2,6 kg.m)
Tome cuidado para não danificar as lingüetas.
LINGÜETAS
TAMPA LATERAL
INSTALAÇÃO
Alinhe o gancho do assento com o parafuso de fixação no
tanque de combustível e a lingüeta do assento com a
lingüeta do chassi secundário.
Instale e aperte os parafusos de fixação do assento no torque
especificado.
TORQUE: 26 N.m (2,6 kg.m)
CR125R
GANCHO LINGÜETA
LINGÜETAPARAFUSO DE FIXAÇÃO
3. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-3

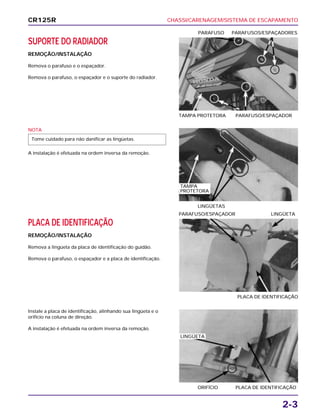

SUPORTE DO RADIADOR
REMOÇÃO/INSTALAÇÃO
Remova o parafuso e o espaçador.
Remova o parafuso, o espaçador e o suporte do radiador.
TAMPA PROTETORA PARAFUSO/ESPAÇADOR
PARAFUSO PARAFUSOS/ESPAÇADORES
PLACA DE IDENTIFICAÇÃO
REMOÇÃO/INSTALAÇÃO
Remova a lingüeta da placa de identificação do guidão.
Remova o parafuso, o espaçador e a placa de identificação.
PLACA DE IDENTIFICAÇÃO
PARAFUSO/ESPAÇADOR LINGÜETA
Instale a placa de identificação, alinhando sua lingüeta e o
orifício na coluna de direção.
A instalação é efetuada na ordem inversa da remoção.
ORIFÍCIO PLACA DE IDENTIFICAÇÃO
NOTA
A instalação é efetuada na ordem inversa da remoção.
Tome cuidado para não danificar as lingüetas.
LINGÜETAS
CR125R
TAMPA
PROTETORA
LINGÜETA
4. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-4

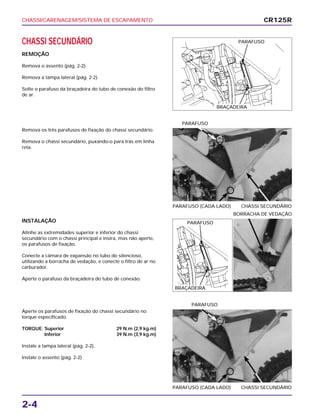

CHASSI SECUNDÁRIO
REMOÇÃO
Remova o assento (pág. 2-2).
Remova a tampa lateral (pág. 2-2).
Solte o parafuso da braçadeira do tubo de conexão do filtro
de ar.
INSTALAÇÃO
Alinhe as extremidades superior e inferior do chassi
secundário com o chassi principal e insira, mas não aperte,
os parafusos de fixação.
Conecte a câmara de expansão no tubo do silencioso,
utilizando a borracha de vedação, e conecte o filtro de ar no
carburador.
Aperte o parafuso da braçadeira do tubo de conexão.
BORRACHA DE VEDAÇÃO
Aperte os parafusos de fixação do chassi secundário no
torque especificado.
TORQUE: Superior 29 N.m (2,9 kg.m)
Inferior 39 N.m (3,9 kg.m)
Instale a tampa lateral (pág. 2-2).
Instale o assento (pág. 2-2)
PARAFUSO (CADA LADO) CHASSI SECUNDÁRIO
PARAFUSO
Remova os três parafusos de fixação do chassi secundário.
Remova o chassi secundário, puxando-o para trás em linha
reta.
PARAFUSO (CADA LADO) CHASSI SECUNDÁRIO
PARAFUSO
CR125R
PARAFUSO
BRAÇADEIRA
PARAFUSO
BRAÇADEIRA
5. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-5

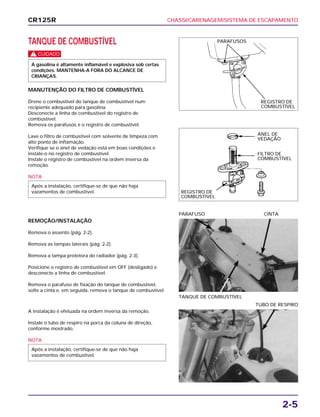

TANQUE DE COMBUSTÍVEL
c
MANUTENÇÃO DO FILTRO DE COMBUSTÍVEL
Drene o combustível do tanque de combustível num
recipiente adequado para gasolina.
Desconecte a linha de combustível do registro de
combustível.
Remova os parafusos e o registro de combustível.
Lave o filtro de combustível com solvente de limpeza com
alto ponto de inflamação.
Verifique se o anel de vedação está em boas condições e
instale-o no registro de combustível.
Instale o registro de combustível na ordem inversa da
remoção.
NOTA
Após a instalação, certifique-se de que não haja
vazamentos de combustível.
A gasolina é altamente inflamável e explosiva sob certas
condições. MANTENHA-A FORA DO ALCANCE DE
CRIANÇAS.
REMOÇÃO/INSTALAÇÃO
Remova o assento (pág. 2-2).
Remova as tampas laterais (pág. 2-2).
Remova a tampa protetora do radiador (pág. 2-3).
Posicione o registro de combustível em OFF (desligado) e
desconecte a linha de combustível.
Remova o parafuso de fixação do tanque de combustível,
solte a cinta e, em seguida, remova o tanque de combustível.
TANQUE DE COMBUSTÍVEL
PARAFUSO CINTA
A instalação é efetuada na ordem inversa da remoção.
Instale o tubo de respiro na porca da coluna de direção,
conforme mostrado.
NOTA
Após a instalação, certifique-se de que não haja
vazamentos de combustível.
TUBO DE RESPIRO
CR125R
PARAFUSOS
ANEL DE
VEDAÇÃO
FILTRO DE
COMBUSTÍVEL
REGISTRO DE
COMBUSTÍVEL
REGISTRO DE
COMBUSTÍVEL
6. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-6
TUBO DE ESCAPAMENTO
c

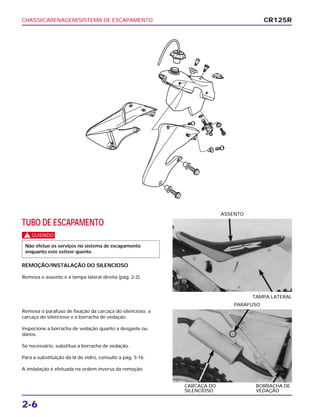

REMOÇÃO/INSTALAÇÃO DO SILENCIOSO
Remova o assento e a tampa lateral direita (pág. 2-2).
Não efetue os serviços no sistema de escapamento
enquanto este estiver quente.
TAMPA LATERAL
ASSENTO
Remova o parafuso de fixação da carcaça do silencioso, a
carcaça do silencioso e a borracha de vedação.
Inspecione a borracha de vedação quanto a desgaste ou
danos.
Se necessário, substitua a borracha de vedação.
Para a substituição da lã de vidro, consulte a pág. 3-16.
A instalação é efetuada na ordem inversa da remoção.
CARCAÇA DO BORRACHA DE
SILENCIOSO VEDAÇÃO
PARAFUSO
CR125R
7. CHASSI/CARENAGEM/SISTEMA DE ESCAPAMENTO
2-7

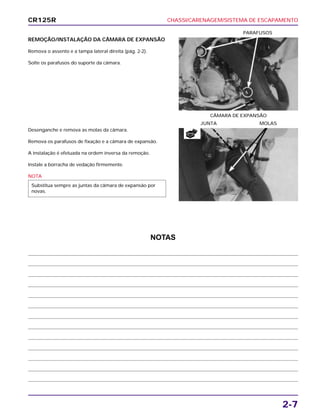

REMOÇÃO/INSTALAÇÃO DA CÂMARA DE EXPANSÃO
Remova o assento e a tampa lateral direita (pág. 2-2).
Solte os parafusos do suporte da câmara.
CÂMARA DE EXPANSÃO
PARAFUSOS
Desenganche e remova as molas da câmara.
Remova os parafusos de fixação e a câmara de expansão.
A instalação é efetuada na ordem inversa da remoção.
Instale a borracha de vedação firmemente.
NOTA
Substitua sempre as juntas da câmara de expansão por
novas.
JUNTA MOLAS
CR125R
