Entendendo a
Tecnologia VoIP
         Gilberto Sudré
      gilberto@sudre.com.br
      http://vidadigital.blog.br
  http://www.gilberto.sudre.com.br

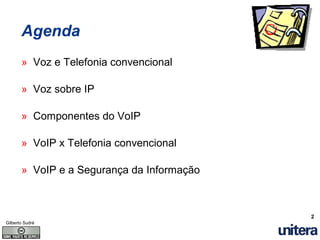

Agenda
       » Voz e Telefonia convencional

       » Voz sobre IP

       » Componentes do VoIP

       » VoIP x Telefonia convencional

       » VoIP e a Segurança da Informação



                                            2
Gilberto Sudré
3
Gilberto Sudré

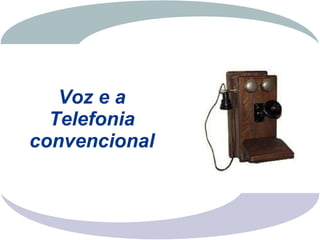

Voz e a
  Telefonia
convencional

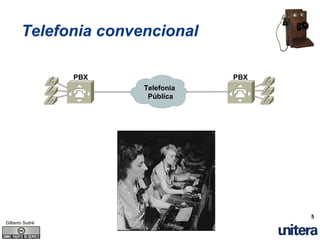

Telefonia convencional

                 PBX               PBX
                       Telefonia
                        Pública




                                         5
Gilberto Sudré

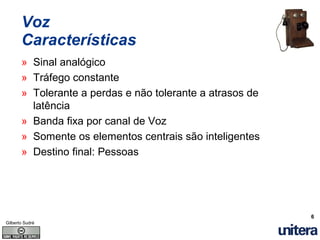

Voz
       Características
       » Sinal analógico
       » Tráfego constante
       » Tolerante a perdas e não tolerante a atrasos de
         latência
       » Banda fixa por canal de Voz
       » Somente os elementos centrais são inteligentes
       » Destino final: Pessoas




                                                           6
Gilberto Sudré
Transmissão da Voz
       » Voz = Sinais Analógicos

                 A (v)




                                   t (s)
                                           7
Gilberto Sudré
Voz sobre IP
   VoIP

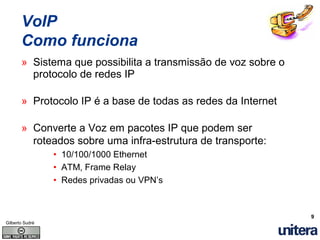

VoIP
       Como funciona
       » Sistema que possibilita a transmissão de voz sobre o
         protocolo de redes IP

       » Protocolo IP é a base de todas as redes da Internet

       » Converte a Voz em pacotes IP que podem ser
         roteados sobre uma infra-estrutura de transporte:
                 • 10/100/1000 Ethernet
                 • ATM, Frame Relay
                 • Redes privadas ou VPN’s


                                                                9
Gilberto Sudré

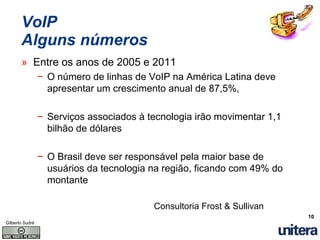

VoIP
       Alguns números
       » Entre os anos de 2005 e 2011
                 − O número de linhas de VoIP na América Latina deve
                   apresentar um crescimento anual de 87,5%,

                 − Serviços associados à tecnologia irão movimentar 1,1
                   bilhão de dólares

                 − O Brasil deve ser responsável pela maior base de
                   usuários da tecnologia na região, ficando com 49% do
                   montante

                                          Consultoria Frost & Sullivan
                                                                          10
Gilberto Sudré
VoIP
       Como funciona
                                                           Dispositivo de sinalização
       » Localizar o fone para chamada
                 − Usa protocolos de sinalização
                   com dispositivo sinalizador para:
                    • Encontrar a outra parte (endereço
                      IP)
                    • Definir quais portas usar


       » Comunicação
                 − Usa o protocolo RTP/RTCP para
                   entrega da mídia (áudio, vídeo)
                   entre as partes
                                                                            Destino
                                                          Origem                  11
Gilberto Sudré

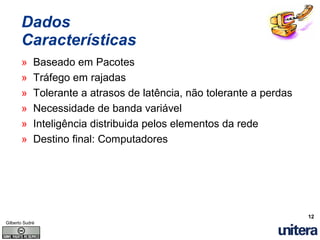

Dados
       Características
       »     Baseado em Pacotes
       »     Tráfego em rajadas
       »     Tolerante a atrasos de latência, não tolerante a perdas
       »     Necessidade de banda variável
       »     Inteligência distribuida pelos elementos da rede
       »     Destino final: Computadores




                                                                       12
Gilberto Sudré

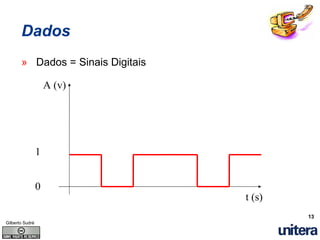

Dados
       » Dados = Sinais Digitais

                     A (v)




                 1


                 0
                                   t (s)
                                           13
Gilberto Sudré

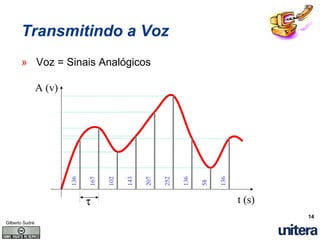

Transmitindo a Voz
       » Voz = Sinais Analógicos

                 A (v)
                         136


                               167


                                     102


                                           143


                                                 207


                                                       252

                                                             136




                                                                        136
                                                                   58
                               τ                                              t (s)
                                                                                      14
Gilberto Sudré

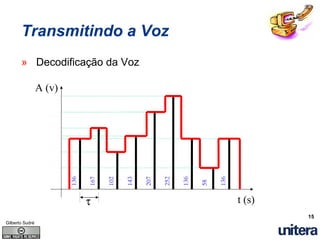

Transmitindo a Voz
       » Decodificação da Voz

                 A (v)
                         136


                               167


                                     102


                                           143


                                                 207


                                                       252

                                                             136




                                                                        136
                                                                   58
                               τ                                              t (s)
                                                                                      15
Gilberto Sudré

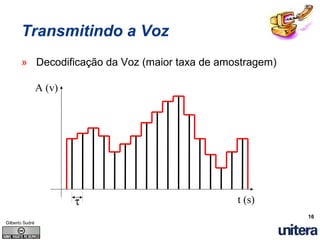

Transmitindo a Voz
       » Decodificação da Voz (maior taxa de amostragem)

                 A (v)




                         τ                      t (s)
                                                           16
Gilberto Sudré

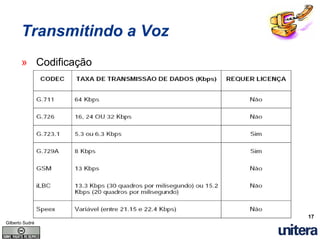

Transmitindo a Voz
       » Codificação




                            17
Gilberto Sudré

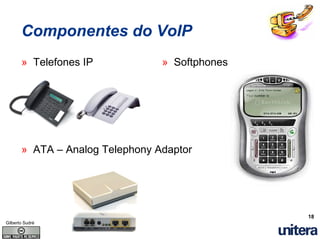

Componentes do VoIP
       » Telefones IP            » Softphones




       » ATA – Analog Telephony Adaptor




                                                18
Gilberto Sudré

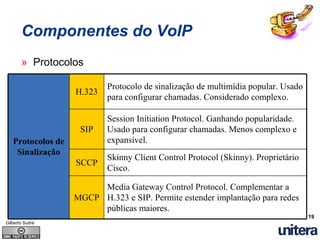

Componentes do VoIP
       » Protocolos

                           Protocolo de sinalização de multimídia popular. Usado
                   H.323
                           para configurar chamadas. Considerado complexo.

                           Session Initiation Protocol. Ganhando popularidade.
                    SIP    Usado para configurar chamadas. Menos complexo e
   Protocolos de           expansível.
    Sinalização
                           Skinny Client Control Protocol (Skinny). Proprietário
                   SCCP
                           Cisco.

                        Media Gateway Control Protocol. Complementar a
                   MGCP H.323 e SIP. Permite estender implantação para redes
                        públicas maiores.
                                                                                   19
Gilberto Sudré

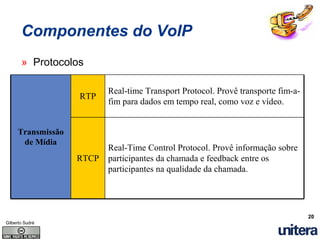

Componentes do VoIP
       » Protocolos

                          Real-time Transport Protocol. Provê transporte fim-a-
                   RTP
                          fim para dados em tempo real, como voz e vídeo.


     Transmissão
      de Mídia
                          Real-Time Control Protocol. Provê informação sobre
                   RTCP   participantes da chamada e feedback entre os
                          participantes na qualidade da chamada.




                                                                                  20
Gilberto Sudré

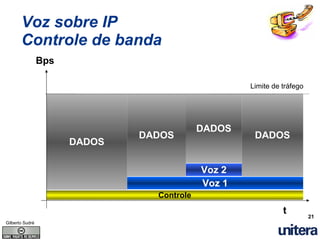

Voz sobre IP
       Controle de banda
                 Bps

                                                    Limite de tráfego




                                            DADOS
                               DADOS                 DADOS
                       DADOS

                                            Voz 2
                                            Voz 1
                                 Controle
                                                              t         21
Gilberto Sudré

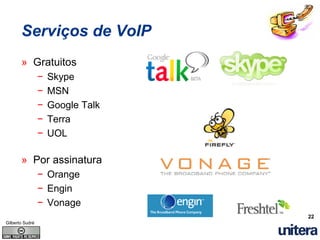

Serviços de VoIP
       » Gratuitos
                 −   Skype
                 −   MSN
                 −   Google Talk
                 −   Terra
                 −   UOL

       » Por assinatura
                 − Orange
                 − Engin
                 − Vonage
                                   22
Gilberto Sudré

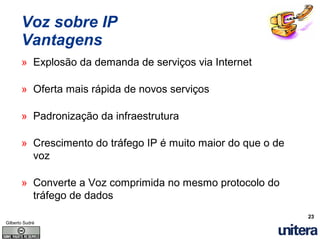

Voz sobre IP
       Vantagens
       » Explosão da demanda de serviços via Internet

       » Oferta mais rápida de novos serviços

       » Padronização da infraestrutura

       » Crescimento do tráfego IP é muito maior do que o de
         voz

       » Converte a Voz comprimida no mesmo protocolo do
         tráfego de dados
                                                               23
Gilberto Sudré

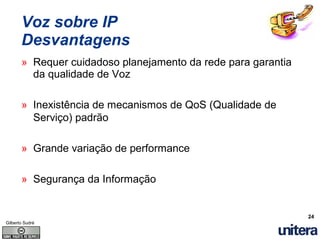

Voz sobre IP
       Desvantagens
       » Requer cuidadoso planejamento da rede para garantia
         da qualidade de Voz

       » Inexistência de mecanismos de QoS (Qualidade de
         Serviço) padrão

       » Grande variação de performance

       » Segurança da Informação


                                                               24
Gilberto Sudré

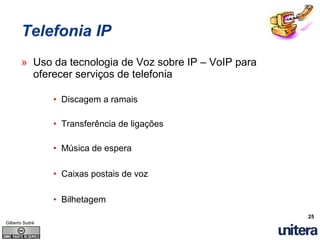

Telefonia IP
       » Uso da tecnologia de Voz sobre IP – VoIP para
         oferecer serviços de telefonia

                 • Discagem a ramais

                 • Transferência de ligações

                 • Música de espera

                 • Caixas postais de voz

                 • Bilhetagem
                                                         25
Gilberto Sudré
Telefonia
convencional
      X
 Telefonia IP

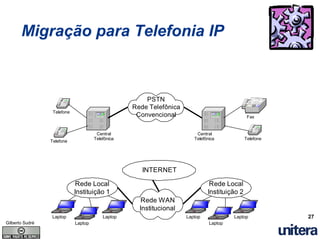

Migração para Telefonia IP



                                                       PSTN
                                                   Rede Telefônica
                  Telefone
                                                    Convencional                               Fax


                                       Central                           Central
                                      Telefônica                        Telefônica            Telefone
                 Telefone




                                                      INTERNET

                              Rede Local                                       Rede Local
                             Instituição 1                                    Instituição 2
                                                      Rede WAN
                                                     Institucional
                 Laptop                   Laptop                     Laptop             Laptop           27
Gilberto Sudré               Laptop                                            Laptop

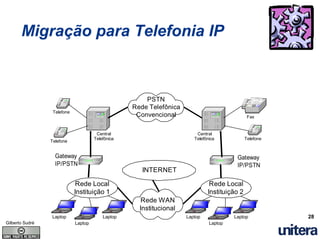

Migração para Telefonia IP



                                                       PSTN
                                                   Rede Telefônica
                  Telefone
                                                    Convencional                               Fax


                                       Central                           Central
                                      Telefônica                        Telefônica            Telefone
                 Telefone


                   Gateway                                                               Gateway
                   IP/PSTN                                                               IP/PSTN
                                                      INTERNET

                              Rede Local                                       Rede Local
                             Instituição 1                                    Instituição 2
                                                      Rede WAN
                                                     Institucional
                 Laptop                   Laptop                     Laptop             Laptop           28
Gilberto Sudré               Laptop                                            Laptop

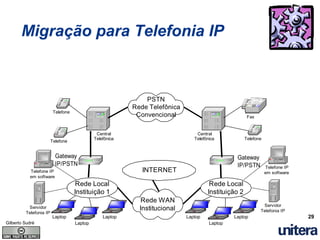

Migração para Telefonia IP



                                                              PSTN
                                                          Rede Telefônica
                         Telefone
                                                           Convencional                               Fax


                                              Central                           Central
                                             Telefônica                        Telefônica            Telefone
                        Telefone


                          Gateway                                                               Gateway
                          IP/PSTN                                                               IP/PSTN         Telefone IP
           Telefone IP                                       INTERNET                                           em software
           em software
                                     Rede Local                                       Rede Local
                                    Instituição 1                                    Instituição 2
                                                             Rede WAN
                                                                                                             Servidor
          Servidor                                          Institucional                                   Telefonia IP
         Telefonia IP
                        Laptop                   Laptop                     Laptop             Laptop                         29
Gilberto Sudré                      Laptop                                            Laptop

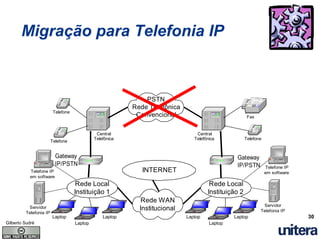

Migração para Telefonia IP



                                                              PSTN
                                                          Rede Telefônica
                         Telefone
                                                           Convencional                               Fax


                                              Central                           Central
                                             Telefônica                        Telefônica            Telefone
                        Telefone


                          Gateway                                                               Gateway
                          IP/PSTN                                                               IP/PSTN         Telefone IP
           Telefone IP                                       INTERNET                                           em software
           em software
                                     Rede Local                                       Rede Local
                                    Instituição 1                                    Instituição 2
                                                             Rede WAN
                                                                                                             Servidor
          Servidor                                          Institucional                                   Telefonia IP
         Telefonia IP
                        Laptop                   Laptop                     Laptop             Laptop                         30
Gilberto Sudré                      Laptop                                            Laptop
VoIP e a
Segurança da
 Informação
VoIP e a
         Segurança da Informação


         » Voz transmitida como dados através de um protocolo
           “aberto”

         » Riscos semelhantes a uma rede de dados




                                                                32
Gilberto Sudré

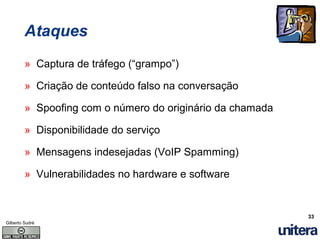

Ataques
         » Captura de tráfego (“grampo”)

         » Criação de conteúdo falso na conversação

         » Spoofing com o número do originário da chamada

         » Disponibilidade do serviço

         » Mensagens indesejadas (VoIP Spamming)

         » Vulnerabilidades no hardware e software


                                                            33
Gilberto Sudré
Captura de Tráfego / grampo
         » Sniffing é o uso da interface de rede de uma máquina
           para receber “dados” não necessariamente
           direcionados a esta máquina

         » Ataque passivo

         » Ethereal / Wireshark já possui suporte nativo aos
           protocolos de VoIP


         » Pode capturar os pacotes e exportar diretamente para
           um arquivo WAV
                                                                  34
Gilberto Sudré
35
Gilberto Sudré
36
Gilberto Sudré

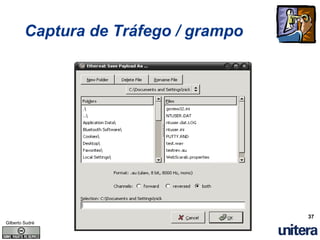

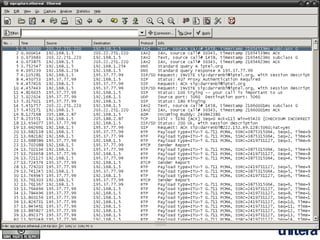

Captura de Tráfego / grampo




                                       37
Gilberto Sudré

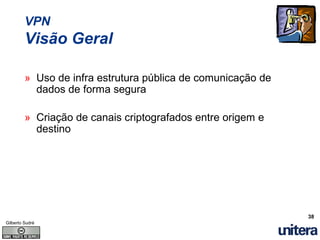

VPN
         Visão Geral

         » Uso de infra estrutura pública de comunicação de
           dados de forma segura

         » Criação de canais criptografados entre origem e
           destino




                                                              38
Gilberto Sudré

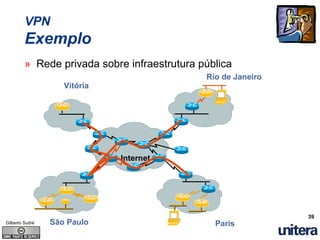

VPN
         Exemplo
         » Rede privada sobre infraestrutura pública
                                              Rio de Janeiro
                    Vitória




                              Internet




                                                               39
Gilberto Sudré   São Paulo                      Paris

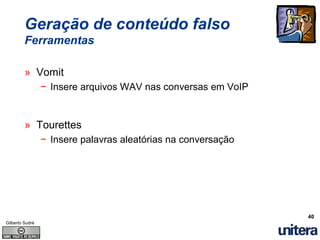

Geração de conteúdo falso
         Ferramentas

         » Vomit
                 − Insere arquivos WAV nas conversas em VoIP


         » Tourettes
                 − Insere palavras aleatórias na conversação




                                                               40
Gilberto Sudré

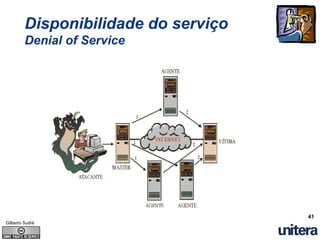

Disponibilidade do serviço
         Denial of Service




                                      41
Gilberto Sudré

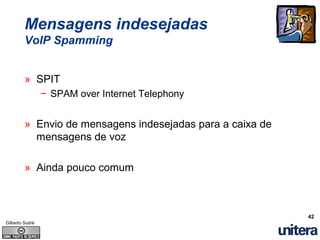

Mensagens indesejadas
         VoIP Spamming


         » SPIT
                 − SPAM over Internet Telephony


         » Envio de mensagens indesejadas para a caixa de
           mensagens de voz

         » Ainda pouco comum



                                                            42
Gilberto Sudré

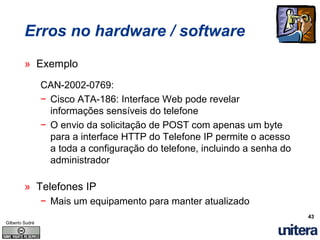

Erros no hardware / software
         » Exemplo
                 CAN-2002-0769:
                 − Cisco ATA-186: Interface Web pode revelar
                   informações sensíveis do telefone
                 − O envio da solicitação de POST com apenas um byte
                   para a interface HTTP do Telefone IP permite o acesso
                   a toda a configuração do telefone, incluindo a senha do
                   administrador

         » Telefones IP
                 − Mais um equipamento para manter atualizado
                                                                             43
Gilberto Sudré
Conclusão
Perguntas




                   45
Gilberto Sudré
Entendendo a
Tecnologia VoIP
         Gilberto Sudré
      gilberto@sudre.com.br
      http://vidadigital.blog.br
  http://www.gilberto.sudre.com.br

Mais conteúdo relacionado

Mais procurados

ACI MultiPod Config Guide
ACI MultiPod Config GuideACI MultiPod Config Guide
ACI MultiPod Config Guide
Woo Hyung Choi

Tutorial completo como montar uma rede de computadores
Tutorial completo como montar uma rede de computadoresTutorial completo como montar uma rede de computadores
Tutorial completo como montar uma rede de computadores
julioblogger

DHCP (Dynamic Host Configuration Protocol)
DHCP (Dynamic Host Configuration Protocol)DHCP (Dynamic Host Configuration Protocol)
DHCP (Dynamic Host Configuration Protocol)
Faisal Jatt

Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Ministério Público da Paraíba

Pstn internet connectivity.56
Pstn internet connectivity.56Pstn internet connectivity.56
Pstn internet connectivity.56
myrajendra

Precision Time Protocol
Precision Time ProtocolPrecision Time Protocol
Precision Time Protocol
Steven Kreuzer

Protocolo TCP/IP
Protocolo TCP/IPProtocolo TCP/IP
Protocolo TCP/IP
Fernando Costa

Rede Cabeada
Rede CabeadaRede Cabeada
Rede Cabeada
Jorge Abdalla

Iot protocols tr 069
Iot protocols  tr 069Iot protocols  tr 069
Iot protocols tr 069
adorable73

Wireshark Inroduction Li In
Wireshark Inroduction  Li InWireshark Inroduction  Li In
Wireshark Inroduction Li In
mhaviv

Kabel Fiber Optik
Kabel Fiber OptikKabel Fiber Optik
Kabel Fiber Optik
hermawan25

Bluetooth
BluetoothBluetooth
Bluetooth
Bhushan Bagde

FIREWALL 03.pptx
FIREWALL 03.pptxFIREWALL 03.pptx
FIREWALL 03.pptx
ADASVIEIRAArmazmPara

Tr 069
Tr 069Tr 069
Tr 069
boyboy1234

Redes ATM- Redes de Computadores
Redes ATM- Redes de ComputadoresRedes ATM- Redes de Computadores
Redes ATM- Redes de Computadores
Felipe Weizenmann

Aula 10 meios de comunicação de dados
Aula 10 meios de comunicação de dadosAula 10 meios de comunicação de dados
Aula 10 meios de comunicação de dados
Jorge Ávila Miranda

Evolution of the generations of mobile Communication system.
Evolution of the generations of mobile Communication system.Evolution of the generations of mobile Communication system.
Evolution of the generations of mobile Communication system.
Musfiqur Rahman

Sistemas Distribuídos - Comunicação Distribuída – RPC
Sistemas Distribuídos - Comunicação Distribuída – RPCSistemas Distribuídos - Comunicação Distribuída – RPC
Sistemas Distribuídos - Comunicação Distribuída – RPC
Adriano Teixeira de Souza

Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
ALTANAI BISHT

Apresentação bluetooth
Apresentação bluetoothApresentação bluetooth
Apresentação bluetooth
Paulo Steinhauser


Mais procurados (20)

ACI MultiPod Config Guide
ACI MultiPod Config GuideACI MultiPod Config Guide
ACI MultiPod Config Guide

Tutorial completo como montar uma rede de computadores
Tutorial completo como montar uma rede de computadoresTutorial completo como montar uma rede de computadores
Tutorial completo como montar uma rede de computadores

DHCP (Dynamic Host Configuration Protocol)
DHCP (Dynamic Host Configuration Protocol)DHCP (Dynamic Host Configuration Protocol)
DHCP (Dynamic Host Configuration Protocol)

Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]

Pstn internet connectivity.56
Pstn internet connectivity.56Pstn internet connectivity.56
Pstn internet connectivity.56

Precision Time Protocol
Precision Time ProtocolPrecision Time Protocol
Precision Time Protocol

Protocolo TCP/IP
Protocolo TCP/IPProtocolo TCP/IP
Protocolo TCP/IP

Rede Cabeada
Rede CabeadaRede Cabeada
Rede Cabeada

Iot protocols tr 069
Iot protocols  tr 069Iot protocols  tr 069
Iot protocols tr 069

Wireshark Inroduction Li In
Wireshark Inroduction  Li InWireshark Inroduction  Li In
Wireshark Inroduction Li In

Kabel Fiber Optik
Kabel Fiber OptikKabel Fiber Optik
Kabel Fiber Optik

Bluetooth
BluetoothBluetooth
Bluetooth

FIREWALL 03.pptx
FIREWALL 03.pptxFIREWALL 03.pptx
FIREWALL 03.pptx

Tr 069
Tr 069Tr 069
Tr 069

Redes ATM- Redes de Computadores
Redes ATM- Redes de ComputadoresRedes ATM- Redes de Computadores
Redes ATM- Redes de Computadores

Aula 10 meios de comunicação de dados
Aula 10 meios de comunicação de dadosAula 10 meios de comunicação de dados
Aula 10 meios de comunicação de dados

Evolution of the generations of mobile Communication system.
Evolution of the generations of mobile Communication system.Evolution of the generations of mobile Communication system.
Evolution of the generations of mobile Communication system.

Sistemas Distribuídos - Comunicação Distribuída – RPC
Sistemas Distribuídos - Comunicação Distribuída – RPCSistemas Distribuídos - Comunicação Distribuída – RPC
Sistemas Distribuídos - Comunicação Distribuída – RPC

Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...

Apresentação bluetooth
Apresentação bluetoothApresentação bluetooth
Apresentação bluetooth


Destaque

Seminário VOIP CALL CENTER
Seminário VOIP CALL CENTERSeminário VOIP CALL CENTER
Seminário VOIP CALL CENTER
Cláudio Eden - Consultor e Gestor de TI

Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?
Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?
Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?
TechSoup Brasil

A world wide web
A world wide webA world wide web
A world wide web
ricaselmavera

Chun Man Kobe Chan CV
Chun Man Kobe Chan CVChun Man Kobe Chan CV
Chun Man Kobe Chan CV
Kobe CHAN

(14) ftp
(14) ftp(14) ftp
(14) ftp
Anderson Lago

World Wide Web
World Wide WebWorld Wide Web
World Wide Web
Sérgio Rocha

Protocolos 2ªversão
Protocolos   2ªversãoProtocolos   2ªversão
Protocolos 2ªversão
Guimaraess

Apresentação1
Apresentação1Apresentação1
Apresentação1
nathalefranca

Internet: conceitos e segurança
Internet: conceitos e segurançaInternet: conceitos e segurança
Internet: conceitos e segurança
Nécio de Lima Veras

Segurança na rede
Segurança na redeSegurança na rede
Segurança na rede
Leonardo Foletto

O surgimento da internet
O surgimento da internetO surgimento da internet
O surgimento da internet
Cícero Félix

Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon
Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon
Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon
Tchelinux

Redes - VoIP Asterisk
Redes - VoIP AsteriskRedes - VoIP Asterisk
Redes - VoIP Asterisk
Luiz Arthur

Armazenamento na nuvem
Armazenamento na nuvemArmazenamento na nuvem
Armazenamento na nuvem
José Felipe

3ª Unidade Modelo OSI e TCP/IP
3ª Unidade Modelo OSI e TCP/IP3ª Unidade Modelo OSI e TCP/IP
3ª Unidade Modelo OSI e TCP/IP
Cleiton Cunha

A evolução da World Wide Web
A evolução da World Wide WebA evolução da World Wide Web
A evolução da World Wide Web
IMDGrupo9

TCP/IP
TCP/IPTCP/IP
Modelo osi tcp ip e protocolos
Modelo osi tcp ip e protocolosModelo osi tcp ip e protocolos
Modelo osi tcp ip e protocolos
Atanasio Pascoal

Camada OSI e TCP/IP Resumo
Camada OSI e TCP/IP ResumoCamada OSI e TCP/IP Resumo
Camada OSI e TCP/IP Resumo
Matheus Falcão

Navegadores de Internet
Navegadores de InternetNavegadores de Internet
Navegadores de Internet
Lucilene


Destaque (20)

Seminário VOIP CALL CENTER
Seminário VOIP CALL CENTERSeminário VOIP CALL CENTER
Seminário VOIP CALL CENTER

Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?
Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?
Privacidade e Segurança: Paranoia ou eles estão realmente lá fora para te pegar?

A world wide web
A world wide webA world wide web
A world wide web

Chun Man Kobe Chan CV
Chun Man Kobe Chan CVChun Man Kobe Chan CV
Chun Man Kobe Chan CV

(14) ftp
(14) ftp(14) ftp
(14) ftp

World Wide Web
World Wide WebWorld Wide Web
World Wide Web

Protocolos 2ªversão
Protocolos   2ªversãoProtocolos   2ªversão
Protocolos 2ªversão

Apresentação1
Apresentação1Apresentação1
Apresentação1

Internet: conceitos e segurança
Internet: conceitos e segurançaInternet: conceitos e segurança
Internet: conceitos e segurança

Segurança na rede
Segurança na redeSegurança na rede
Segurança na rede

O surgimento da internet
O surgimento da internetO surgimento da internet
O surgimento da internet

Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon
Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon
Dicas para aumentar a segurança e a privacidade na Internet - Vanderlei Pollon

Redes - VoIP Asterisk
Redes - VoIP AsteriskRedes - VoIP Asterisk
Redes - VoIP Asterisk

Armazenamento na nuvem
Armazenamento na nuvemArmazenamento na nuvem
Armazenamento na nuvem

3ª Unidade Modelo OSI e TCP/IP
3ª Unidade Modelo OSI e TCP/IP3ª Unidade Modelo OSI e TCP/IP
3ª Unidade Modelo OSI e TCP/IP

A evolução da World Wide Web
A evolução da World Wide WebA evolução da World Wide Web
A evolução da World Wide Web

TCP/IP
TCP/IPTCP/IP
TCP/IP

Modelo osi tcp ip e protocolos
Modelo osi tcp ip e protocolosModelo osi tcp ip e protocolos
Modelo osi tcp ip e protocolos

Camada OSI e TCP/IP Resumo
Camada OSI e TCP/IP ResumoCamada OSI e TCP/IP Resumo
Camada OSI e TCP/IP Resumo

Navegadores de Internet
Navegadores de InternetNavegadores de Internet
Navegadores de Internet


Semelhante a Entendendo A Tecnologia VoIP

Asterisk O Pabx Livre Para Voip
Asterisk   O Pabx Livre Para VoipAsterisk   O Pabx Livre Para Voip
Asterisk O Pabx Livre Para Voip
Gilberto Sudre

Arduino + Delphi Mobile Lâmpada
Arduino + Delphi Mobile LâmpadaArduino + Delphi Mobile Lâmpada
Arduino + Delphi Mobile Lâmpada
Vic Fernandes

Digistar in a briefing
Digistar in a briefingDigistar in a briefing
Digistar in a briefing
Beto Flesch

DIGISTAR - Catalog
DIGISTAR - CatalogDIGISTAR - Catalog
DIGISTAR - Catalog
Beto Flesch

Legados tecnologicos 2014
Legados tecnologicos 2014Legados tecnologicos 2014
Legados tecnologicos 2014
Embrionix Design

Telefonia IP
Telefonia IP Telefonia IP
Telefonia IP
Matheus Souza

Legados tecnologicos 2014
Legados tecnologicos 2014Legados tecnologicos 2014
Legados tecnologicos 2014
Embrionix Design

Voip Juliano Marlon Gabriel
Voip Juliano Marlon GabrielVoip Juliano Marlon Gabriel
Voip Juliano Marlon Gabriel
Gabriel Molter

Voip – Economizando em ligações corporativas
Voip – Economizando em ligações corporativasVoip – Economizando em ligações corporativas
Voip – Economizando em ligações corporativas
Luiz Guaraldo

Marcelo bechara painel 4 - mc -
Marcelo bechara  painel 4 - mc - Marcelo bechara  painel 4 - mc -
Marcelo bechara painel 4 - mc -
Marcelo Bechara

PABX IP utilizando Asterisk
PABX IP utilizando AsteriskPABX IP utilizando Asterisk
PABX IP utilizando Asterisk
Helio Loureiro

Catálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.br
Catálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.brCatálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.br
Catálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.br
LojaTotalseg

Digistar in a briefing Mar/2015
Digistar in a briefing Mar/2015Digistar in a briefing Mar/2015
Digistar in a briefing Mar/2015
Beto Flesch

Apresentação Completa Digistar
Apresentação Completa DigistarApresentação Completa Digistar
Apresentação Completa Digistar
Reinaldo Lima

ATI - Configuracao sippulse
ATI - Configuracao sippulseATI - Configuracao sippulse
ATI - Configuracao sippulse
sippulse

Manual de treinamento Proeletronic
Manual de treinamento  ProeletronicManual de treinamento  Proeletronic
Manual de treinamento Proeletronic
Renato Monteiro

Webinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoT
Webinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoTWebinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoT
Webinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoT
Embarcados


Semelhante a Entendendo A Tecnologia VoIP (17)

Asterisk O Pabx Livre Para Voip
Asterisk   O Pabx Livre Para VoipAsterisk   O Pabx Livre Para Voip
Asterisk O Pabx Livre Para Voip

Arduino + Delphi Mobile Lâmpada
Arduino + Delphi Mobile LâmpadaArduino + Delphi Mobile Lâmpada
Arduino + Delphi Mobile Lâmpada

Digistar in a briefing
Digistar in a briefingDigistar in a briefing
Digistar in a briefing

DIGISTAR - Catalog
DIGISTAR - CatalogDIGISTAR - Catalog
DIGISTAR - Catalog

Legados tecnologicos 2014
Legados tecnologicos 2014Legados tecnologicos 2014
Legados tecnologicos 2014

Telefonia IP
Telefonia IP Telefonia IP
Telefonia IP

Legados tecnologicos 2014
Legados tecnologicos 2014Legados tecnologicos 2014
Legados tecnologicos 2014

Voip Juliano Marlon Gabriel
Voip Juliano Marlon GabrielVoip Juliano Marlon Gabriel
Voip Juliano Marlon Gabriel

Voip – Economizando em ligações corporativas
Voip – Economizando em ligações corporativasVoip – Economizando em ligações corporativas
Voip – Economizando em ligações corporativas

Marcelo bechara painel 4 - mc -
Marcelo bechara  painel 4 - mc - Marcelo bechara  painel 4 - mc -
Marcelo bechara painel 4 - mc -

PABX IP utilizando Asterisk
PABX IP utilizando AsteriskPABX IP utilizando Asterisk
PABX IP utilizando Asterisk

Catálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.br
Catálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.brCatálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.br
Catálogo Central Telefônica Impacta 16 Intelbras - LojaTotalseg.com.br

Digistar in a briefing Mar/2015
Digistar in a briefing Mar/2015Digistar in a briefing Mar/2015
Digistar in a briefing Mar/2015

Apresentação Completa Digistar
Apresentação Completa DigistarApresentação Completa Digistar
Apresentação Completa Digistar

ATI - Configuracao sippulse
ATI - Configuracao sippulseATI - Configuracao sippulse
ATI - Configuracao sippulse

Manual de treinamento Proeletronic
Manual de treinamento  ProeletronicManual de treinamento  Proeletronic
Manual de treinamento Proeletronic

Webinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoT
Webinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoTWebinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoT
Webinar: Aplicando a LoRaONE DevBoard nos seus projetos de IoT


Mais de Gilberto Sudre

IPv6: Você está preparado para ele?
IPv6:  Você está preparado para ele?IPv6:  Você está preparado para ele?
IPv6: Você está preparado para ele?
Gilberto Sudre

Segurança da Informação e Políticas de Segurança
Segurança da Informação e Políticas de SegurançaSegurança da Informação e Políticas de Segurança
Segurança da Informação e Políticas de Segurança
Gilberto Sudre

Redes Sociais e Oportunidades De Negocio
Redes Sociais e Oportunidades De NegocioRedes Sociais e Oportunidades De Negocio
Redes Sociais e Oportunidades De Negocio
Gilberto Sudre

INTERNET Ferramentas de Colaboração
INTERNET Ferramentas de ColaboraçãoINTERNET Ferramentas de Colaboração
INTERNET Ferramentas de Colaboração
Gilberto Sudre

Como proteger seu filho da Internet
Como proteger seu filho da InternetComo proteger seu filho da Internet
Como proteger seu filho da Internet
Gilberto Sudre

Tv Digital O Que Voce Precisa Saber
Tv Digital O Que Voce Precisa SaberTv Digital O Que Voce Precisa Saber
Tv Digital O Que Voce Precisa Saber
Gilberto Sudre

Software Livre: Que Bicho é Este
Software Livre: Que Bicho é EsteSoftware Livre: Que Bicho é Este
Software Livre: Que Bicho é Este
Gilberto Sudre

Seg da Informação e Comp Movel Novos Desafios
Seg da Informação e Comp Movel Novos DesafiosSeg da Informação e Comp Movel Novos Desafios
Seg da Informação e Comp Movel Novos Desafios
Gilberto Sudre

O Ambiente de Software Livre no Espirito Santo
O Ambiente de Software Livre no Espirito SantoO Ambiente de Software Livre no Espirito Santo
O Ambiente de Software Livre no Espirito Santo
Gilberto Sudre


Mais de Gilberto Sudre (9)

IPv6: Você está preparado para ele?
IPv6:  Você está preparado para ele?IPv6:  Você está preparado para ele?
IPv6: Você está preparado para ele?

Segurança da Informação e Políticas de Segurança
Segurança da Informação e Políticas de SegurançaSegurança da Informação e Políticas de Segurança
Segurança da Informação e Políticas de Segurança

Redes Sociais e Oportunidades De Negocio
Redes Sociais e Oportunidades De NegocioRedes Sociais e Oportunidades De Negocio
Redes Sociais e Oportunidades De Negocio

INTERNET Ferramentas de Colaboração
INTERNET Ferramentas de ColaboraçãoINTERNET Ferramentas de Colaboração
INTERNET Ferramentas de Colaboração

Como proteger seu filho da Internet
Como proteger seu filho da InternetComo proteger seu filho da Internet
Como proteger seu filho da Internet

Tv Digital O Que Voce Precisa Saber
Tv Digital O Que Voce Precisa SaberTv Digital O Que Voce Precisa Saber
Tv Digital O Que Voce Precisa Saber

Software Livre: Que Bicho é Este
Software Livre: Que Bicho é EsteSoftware Livre: Que Bicho é Este
Software Livre: Que Bicho é Este

Seg da Informação e Comp Movel Novos Desafios
Seg da Informação e Comp Movel Novos DesafiosSeg da Informação e Comp Movel Novos Desafios
Seg da Informação e Comp Movel Novos Desafios

O Ambiente de Software Livre no Espirito Santo
O Ambiente de Software Livre no Espirito SantoO Ambiente de Software Livre no Espirito Santo
O Ambiente de Software Livre no Espirito Santo


Último

Gestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefíciosGestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefícios
Rafael Santos

Como fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptxComo fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptx
tnrlucas

PRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product ownerPRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product owner
anpproferick

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc
anpproferick

Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Annelise Gripp

REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptxREDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
IranyGarcia


Último (6)

Gestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefíciosGestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefícios

Como fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptxComo fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptx

PRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product ownerPRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product owner

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc

Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!

REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptxREDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx


Entendendo A Tecnologia VoIP

  • 1. Entendendo a Tecnologia VoIP Gilberto Sudré gilberto@sudre.com.br http://vidadigital.blog.br http://www.gilberto.sudre.com.br
  • 2. Agenda » Voz e Telefonia convencional » Voz sobre IP » Componentes do VoIP » VoIP x Telefonia convencional » VoIP e a Segurança da Informação 2 Gilberto Sudré
  • 4. Voz e a Telefonia convencional
  • 5. Telefonia convencional PBX PBX Telefonia Pública 5 Gilberto Sudré
  • 6. Voz Características » Sinal analógico » Tráfego constante » Tolerante a perdas e não tolerante a atrasos de latência » Banda fixa por canal de Voz » Somente os elementos centrais são inteligentes » Destino final: Pessoas 6 Gilberto Sudré
  • 7. Transmissão da Voz » Voz = Sinais Analógicos A (v) t (s) 7 Gilberto Sudré
  • 9. VoIP Como funciona » Sistema que possibilita a transmissão de voz sobre o protocolo de redes IP » Protocolo IP é a base de todas as redes da Internet » Converte a Voz em pacotes IP que podem ser roteados sobre uma infra-estrutura de transporte: • 10/100/1000 Ethernet • ATM, Frame Relay • Redes privadas ou VPN’s 9 Gilberto Sudré
  • 10. VoIP Alguns números » Entre os anos de 2005 e 2011 − O número de linhas de VoIP na América Latina deve apresentar um crescimento anual de 87,5%, − Serviços associados à tecnologia irão movimentar 1,1 bilhão de dólares − O Brasil deve ser responsável pela maior base de usuários da tecnologia na região, ficando com 49% do montante Consultoria Frost & Sullivan 10 Gilberto Sudré
  • 11. VoIP Como funciona Dispositivo de sinalização » Localizar o fone para chamada − Usa protocolos de sinalização com dispositivo sinalizador para: • Encontrar a outra parte (endereço IP) • Definir quais portas usar » Comunicação − Usa o protocolo RTP/RTCP para entrega da mídia (áudio, vídeo) entre as partes Destino Origem 11 Gilberto Sudré
  • 12. Dados Características » Baseado em Pacotes » Tráfego em rajadas » Tolerante a atrasos de latência, não tolerante a perdas » Necessidade de banda variável » Inteligência distribuida pelos elementos da rede » Destino final: Computadores 12 Gilberto Sudré
  • 13. Dados » Dados = Sinais Digitais A (v) 1 0 t (s) 13 Gilberto Sudré
  • 14. Transmitindo a Voz » Voz = Sinais Analógicos A (v) 136 167 102 143 207 252 136 136 58 τ t (s) 14 Gilberto Sudré
  • 15. Transmitindo a Voz » Decodificação da Voz A (v) 136 167 102 143 207 252 136 136 58 τ t (s) 15 Gilberto Sudré
  • 16. Transmitindo a Voz » Decodificação da Voz (maior taxa de amostragem) A (v) τ t (s) 16 Gilberto Sudré
  • 17. Transmitindo a Voz » Codificação 17 Gilberto Sudré
  • 18. Componentes do VoIP » Telefones IP » Softphones » ATA – Analog Telephony Adaptor 18 Gilberto Sudré
  • 19. Componentes do VoIP » Protocolos Protocolo de sinalização de multimídia popular. Usado H.323 para configurar chamadas. Considerado complexo. Session Initiation Protocol. Ganhando popularidade. SIP Usado para configurar chamadas. Menos complexo e Protocolos de expansível. Sinalização Skinny Client Control Protocol (Skinny). Proprietário SCCP Cisco. Media Gateway Control Protocol. Complementar a MGCP H.323 e SIP. Permite estender implantação para redes públicas maiores. 19 Gilberto Sudré
  • 20. Componentes do VoIP » Protocolos Real-time Transport Protocol. Provê transporte fim-a- RTP fim para dados em tempo real, como voz e vídeo. Transmissão de Mídia Real-Time Control Protocol. Provê informação sobre RTCP participantes da chamada e feedback entre os participantes na qualidade da chamada. 20 Gilberto Sudré
  • 21. Voz sobre IP Controle de banda Bps Limite de tráfego DADOS DADOS DADOS DADOS Voz 2 Voz 1 Controle t 21 Gilberto Sudré
  • 22. Serviços de VoIP » Gratuitos − Skype − MSN − Google Talk − Terra − UOL » Por assinatura − Orange − Engin − Vonage 22 Gilberto Sudré
  • 23. Voz sobre IP Vantagens » Explosão da demanda de serviços via Internet » Oferta mais rápida de novos serviços » Padronização da infraestrutura » Crescimento do tráfego IP é muito maior do que o de voz » Converte a Voz comprimida no mesmo protocolo do tráfego de dados 23 Gilberto Sudré
  • 24. Voz sobre IP Desvantagens » Requer cuidadoso planejamento da rede para garantia da qualidade de Voz » Inexistência de mecanismos de QoS (Qualidade de Serviço) padrão » Grande variação de performance » Segurança da Informação 24 Gilberto Sudré
  • 25. Telefonia IP » Uso da tecnologia de Voz sobre IP – VoIP para oferecer serviços de telefonia • Discagem a ramais • Transferência de ligações • Música de espera • Caixas postais de voz • Bilhetagem 25 Gilberto Sudré
  • 26. Telefonia convencional X Telefonia IP
  • 27. Migração para Telefonia IP PSTN Rede Telefônica Telefone Convencional Fax Central Central Telefônica Telefônica Telefone Telefone INTERNET Rede Local Rede Local Instituição 1 Instituição 2 Rede WAN Institucional Laptop Laptop Laptop Laptop 27 Gilberto Sudré Laptop Laptop
  • 28. Migração para Telefonia IP PSTN Rede Telefônica Telefone Convencional Fax Central Central Telefônica Telefônica Telefone Telefone Gateway Gateway IP/PSTN IP/PSTN INTERNET Rede Local Rede Local Instituição 1 Instituição 2 Rede WAN Institucional Laptop Laptop Laptop Laptop 28 Gilberto Sudré Laptop Laptop
  • 29. Migração para Telefonia IP PSTN Rede Telefônica Telefone Convencional Fax Central Central Telefônica Telefônica Telefone Telefone Gateway Gateway IP/PSTN IP/PSTN Telefone IP Telefone IP INTERNET em software em software Rede Local Rede Local Instituição 1 Instituição 2 Rede WAN Servidor Servidor Institucional Telefonia IP Telefonia IP Laptop Laptop Laptop Laptop 29 Gilberto Sudré Laptop Laptop
  • 30. Migração para Telefonia IP PSTN Rede Telefônica Telefone Convencional Fax Central Central Telefônica Telefônica Telefone Telefone Gateway Gateway IP/PSTN IP/PSTN Telefone IP Telefone IP INTERNET em software em software Rede Local Rede Local Instituição 1 Instituição 2 Rede WAN Servidor Servidor Institucional Telefonia IP Telefonia IP Laptop Laptop Laptop Laptop 30 Gilberto Sudré Laptop Laptop
  • 31. VoIP e a Segurança da Informação
  • 32. VoIP e a Segurança da Informação » Voz transmitida como dados através de um protocolo “aberto” » Riscos semelhantes a uma rede de dados 32 Gilberto Sudré
  • 33. Ataques » Captura de tráfego (“grampo”) » Criação de conteúdo falso na conversação » Spoofing com o número do originário da chamada » Disponibilidade do serviço » Mensagens indesejadas (VoIP Spamming) » Vulnerabilidades no hardware e software 33 Gilberto Sudré
  • 34. Captura de Tráfego / grampo » Sniffing é o uso da interface de rede de uma máquina para receber “dados” não necessariamente direcionados a esta máquina » Ataque passivo » Ethereal / Wireshark já possui suporte nativo aos protocolos de VoIP » Pode capturar os pacotes e exportar diretamente para um arquivo WAV 34 Gilberto Sudré
  • 37. Captura de Tráfego / grampo 37 Gilberto Sudré
  • 38. VPN Visão Geral » Uso de infra estrutura pública de comunicação de dados de forma segura » Criação de canais criptografados entre origem e destino 38 Gilberto Sudré
  • 39. VPN Exemplo » Rede privada sobre infraestrutura pública Rio de Janeiro Vitória Internet 39 Gilberto Sudré São Paulo Paris
  • 40. Geração de conteúdo falso Ferramentas » Vomit − Insere arquivos WAV nas conversas em VoIP » Tourettes − Insere palavras aleatórias na conversação 40 Gilberto Sudré
  • 41. Disponibilidade do serviço Denial of Service 41 Gilberto Sudré
  • 42. Mensagens indesejadas VoIP Spamming » SPIT − SPAM over Internet Telephony » Envio de mensagens indesejadas para a caixa de mensagens de voz » Ainda pouco comum 42 Gilberto Sudré
  • 43. Erros no hardware / software » Exemplo CAN-2002-0769: − Cisco ATA-186: Interface Web pode revelar informações sensíveis do telefone − O envio da solicitação de POST com apenas um byte para a interface HTTP do Telefone IP permite o acesso a toda a configuração do telefone, incluindo a senha do administrador » Telefones IP − Mais um equipamento para manter atualizado 43 Gilberto Sudré
  • 45. Perguntas 45 Gilberto Sudré
  • 46. Entendendo a Tecnologia VoIP Gilberto Sudré gilberto@sudre.com.br http://vidadigital.blog.br http://www.gilberto.sudre.com.br
