O documento descreve o uso de cabos telefônicos para tráfego de dados através de equipamentos IP DSLAM da D-Link, permitindo acesso à internet e redes em prédios usando a infraestrutura de cabos já existente. O IP DSLAM se comporta como um switch e agrega tráfego de várias linhas, podendo ser configurado e gerenciado remotamente.

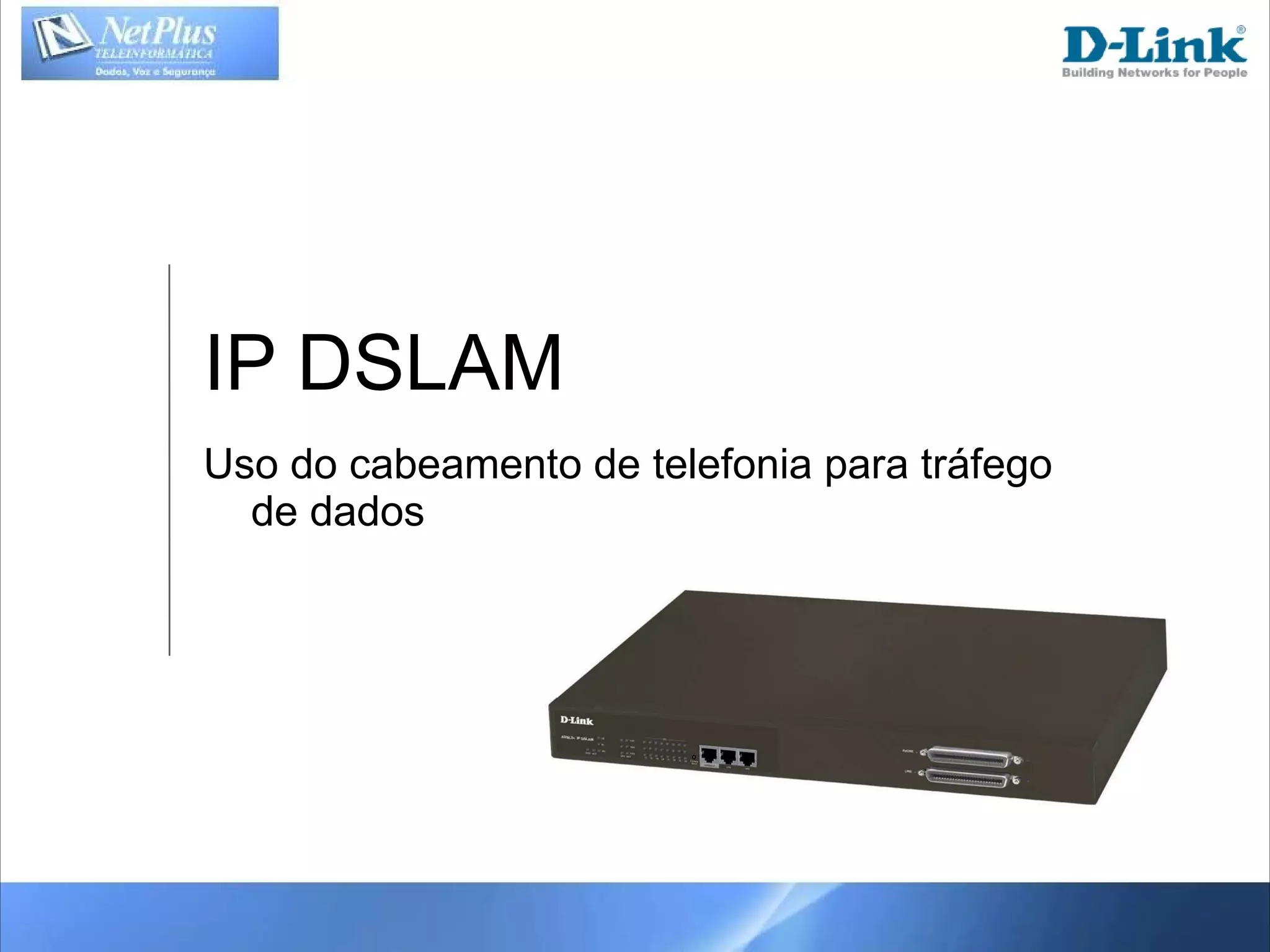

1. IP DSLAM Uso do cabeamento de telefonia para tráfego de dados

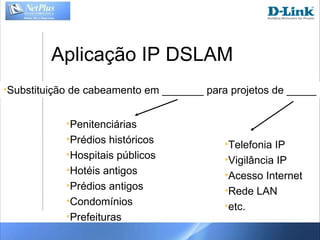

2. Aplicação IP DSLAM Substituição de cabeamento em _______ para projetos de _____ Penitenciárias Prédios históricos Hospitais públicos Hotéis antigos Prédios antigos Condomínios Prefeituras Telefonia IP Vigilância IP Acesso Internet Rede LAN etc.

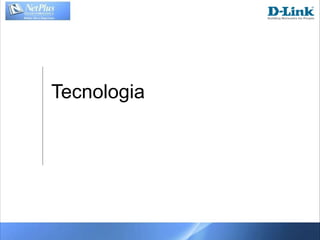

3. Tecnologia

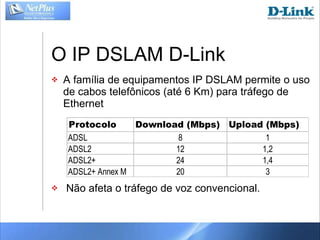

4. O IP DSLAM D-Link A família de equipamentos IP DSLAM permite o uso de cabos telefônicos (até 6 Km) para tráfego de Ethernet Não afeta o tráfego de voz convencional.

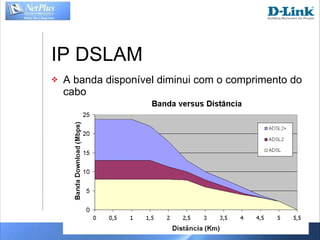

5. IP DSLAM A banda disponível diminui com o comprimento do cabo

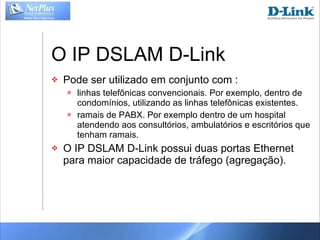

6. O IP DSLAM D-Link Pode ser utilizado em conjunto com : linhas telefônicas convencionais. Por exemplo, dentro de condomínios, utilizando as linhas telefônicas existentes. ramais de PABX. Por exemplo dentro de um hospital atendendo aos consultórios, ambulatórios e escritórios que tenham ramais. O IP DSLAM D-Link possui duas portas Ethernet para maior capacidade de tráfego (agregação).

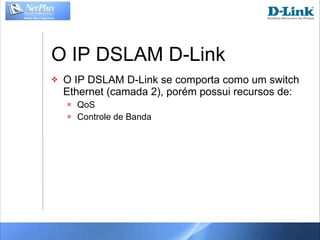

7. O IP DSLAM D-Link O IP DSLAM D-Link se comporta como um switch Ethernet (camada 2), porém possui recursos de: QoS Controle de Banda

8. Instalação e Conexão

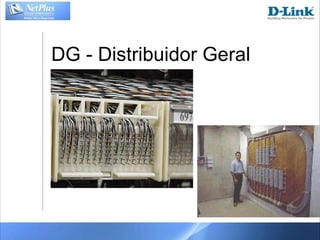

9. DG - Distribuidor Geral

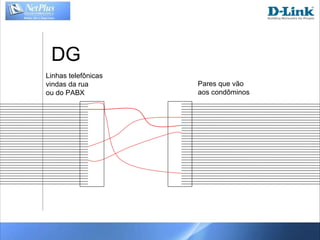

10. DG Linhas telefônicas vindas da rua ou do PABX Pares que vão aos condôminos

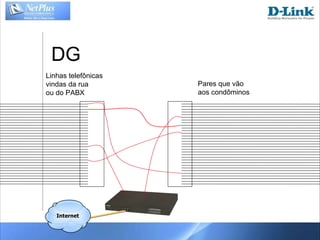

11. DG Linhas telefônicas vindas da rua ou do PABX Pares que vão aos condôminos Internet

12. Antes da Instalação DG

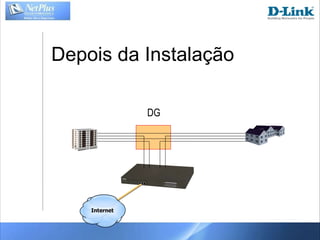

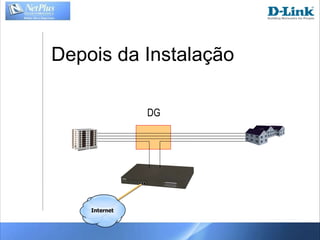

13. Depois da Instalação DG Internet

14. Depois da Instalação DG Internet

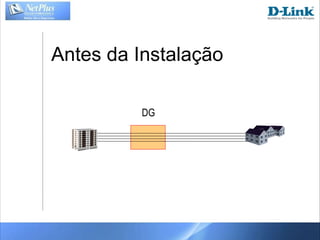

15. Antes da Instalação

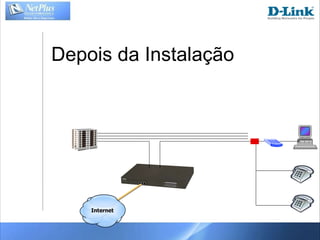

16. Depois da Instalação Internet

17. Depois da Instalação Internet

18. Depois da Instalação Internet

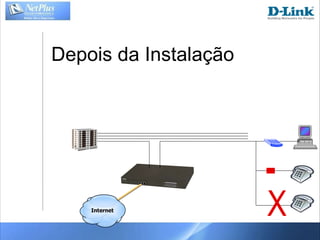

19. Depois da Instalação X Internet

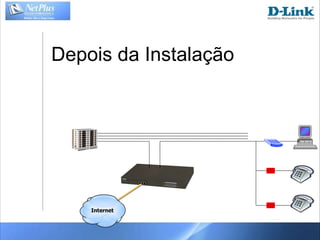

20. Depois da Instalação Internet

21. Conector Telco 50

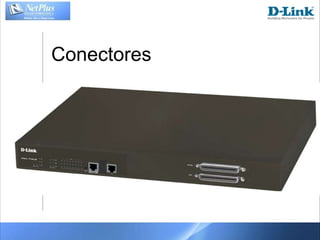

22. Conectores

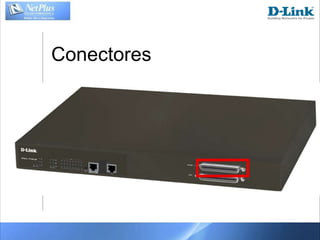

23. Conectores

24. Conectores

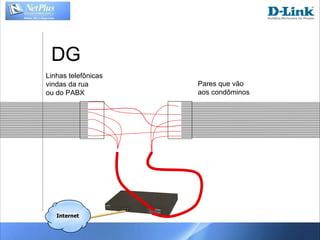

25. DG Linhas telefônicas vindas da rua ou do PABX Pares que vão aos condôminos Internet

26. Clientes ADSL Tipos de clientes e redes possíveis de serem conectados ao IP DSLAM

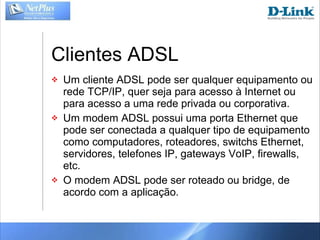

27. Clientes ADSL Um cliente ADSL pode ser qualquer equipamento ou rede TCP/IP, quer seja para acesso à Internet ou para acesso a uma rede privada ou corporativa. Um modem ADSL possui uma porta Ethernet que pode ser conectada a qualquer tipo de equipamento como computadores, roteadores, switchs Ethernet, servidores, telefones IP, gateways VoIP, firewalls, etc. O modem ADSL pode ser roteado ou bridge, de acordo com a aplicação.

28. Computador Individual Um computador pode ser conectado diretamente ao modem ADSL Modem ADSL (ex. DSL-500B) IP DSLAM Cabo Telefônico até 6Km Internet

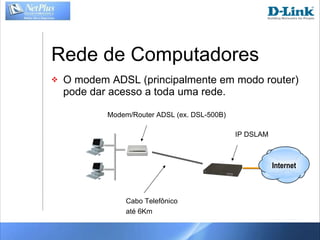

29. Rede de Computadores O modem ADSL (principalmente em modo router) pode dar acesso a toda uma rede. Modem/Router ADSL (ex. DSL-500B) IP DSLAM Cabo Telefônico até 6Km Internet

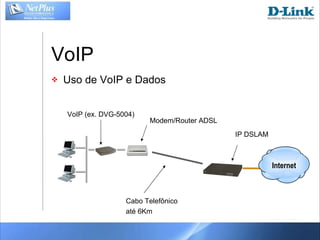

30. VoIP Uso de VoIP e Dados Modem/Router ADSL IP DSLAM Cabo Telefônico até 6Km VoIP (ex. DVG-5004) Internet

31. Instalação, Configuração e Manutenção

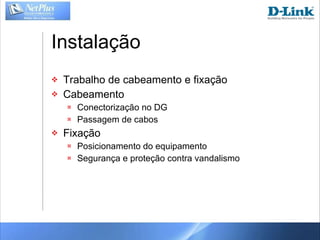

32. Instalação Trabalho de cabeamento e fixação Cabeamento Conectorização no DG Passagem de cabos Fixação Posicionamento do equipamento Segurança e proteção contra vandalismo

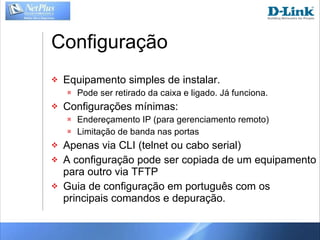

33. Configuração Equipamento simples de instalar. Pode ser retirado da caixa e ligado. Já funciona. Configurações mínimas: Endereçamento IP (para gerenciamento remoto) Limitação de banda nas portas Apenas via CLI (telnet ou cabo serial) A configuração pode ser copiada de um equipamento para outro via TFTP Guia de configuração em português com os principais comandos e depuração.

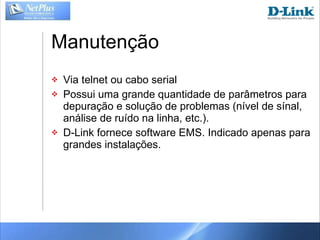

34. Manutenção Via telnet ou cabo serial Possui uma grande quantidade de parâmetros para depuração e solução de problemas (nível de sínal, análise de ruído na linha, etc.). D-Link fornece software EMS. Indicado apenas para grandes instalações.
