Aula 02e03 instrumentação
O documento apresenta símbolos utilizados em projetos de automação industrial de acordo com a norma ANSI/ISA-S5.1. Ele descreve tabelas com letras de identificação para variáveis e funções, símbolos para linhas de instrumentação, localização de instrumentos e atuadores.
Mais conteúdo relacionado
Semelhante a Aula 02e03 instrumentação
Aula 02e03 instrumentação

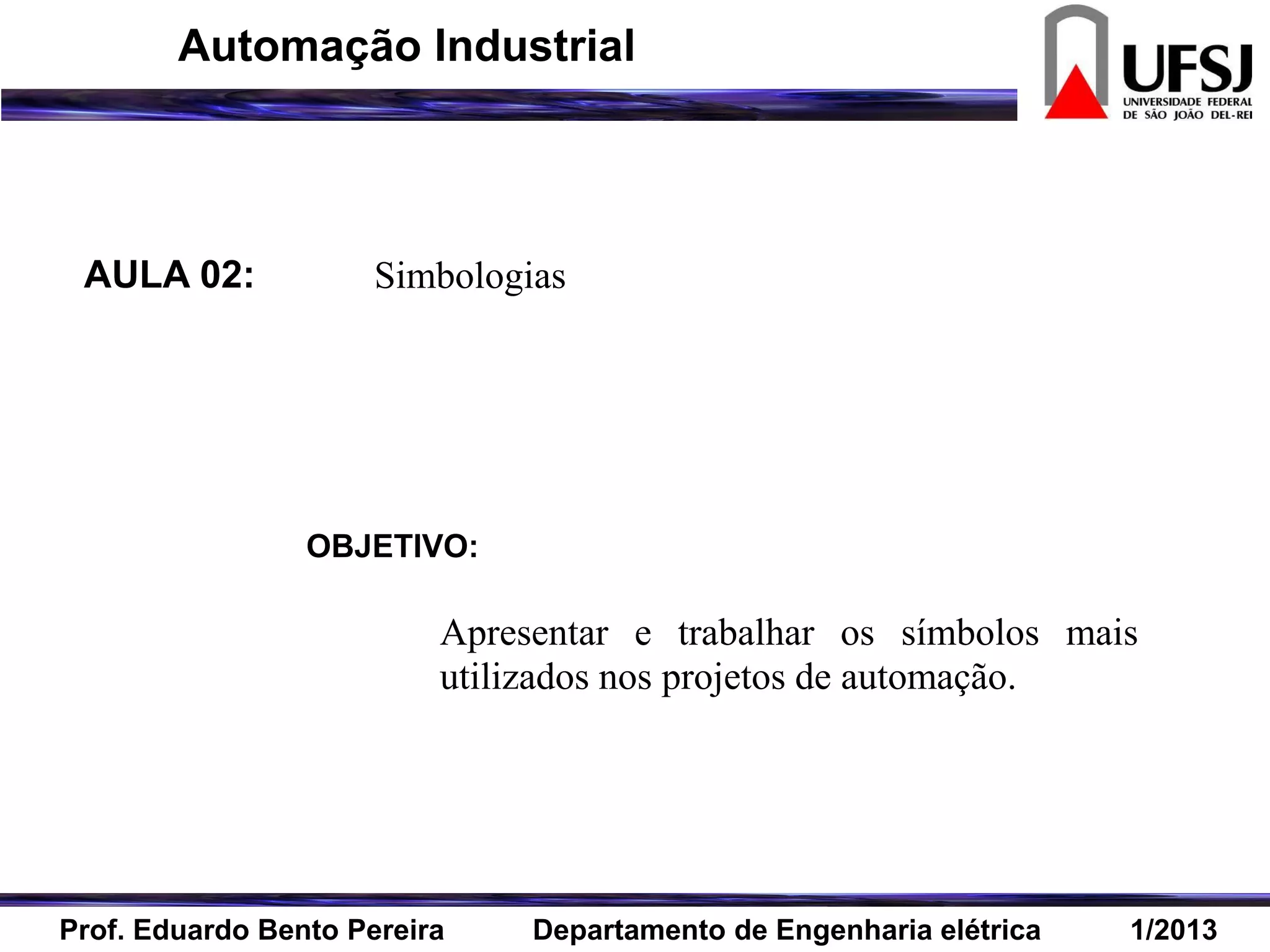

- 1. AULA 02: Simbologias OBJETIVO: Apresentare trabalhar os símbolos mais utilizados nos projetos de automação. Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

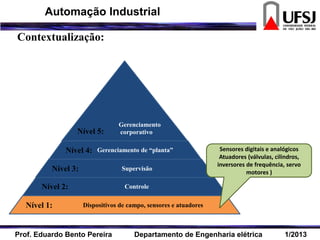

- 2. Contextualização: Nível 1: Nível 2: Nível3: Nível 4: Nível 5: Dispositivos de campo, sensores e atuadores Controle Gerenciamento de “planta” Gerenciamento corporativo Supervisão Sensores digitais e analógicos Atuadores (válvulas, cilindros, inversores de frequência, servo motores ) Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

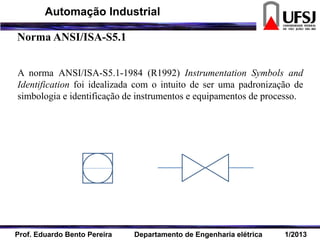

- 3. Norma ANSI/ISA-S5.1 A normaANSI/ISA-S5.1-1984 (R1992) Instrumentation Symbols and Identification foi idealizada com o intuito de ser uma padronização de simbologia e identificação de instrumentos e equipamentos de processo. Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

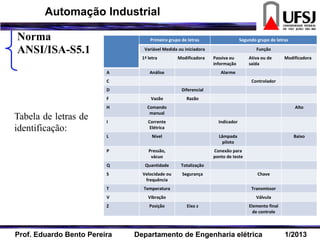

- 4. Norma ANSI/ISA-S5.1 Tabela de letrasde identificação: Primeiro grupo de letras Segundo grupo de letras Variável Medida ou iniciadora Função 1ª letra Modificadora Passiva ou informação Ativa ou de saída Modificadora A Análise Alarme C Controlador D Diferencial F Vazão Razão H Comando manual Alto I Corrente Elétrica Indicador L Nível Lâmpada piloto Baixo P Pressão, vácuo Conexão para ponto de teste Q Quantidade Totalização S Velocidade ou frequência Segurança Chave T Temperatura Transmissor V Vibração Válvula Z Posição Eixo z Elemento final de controle Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

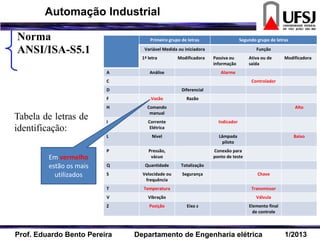

- 5. Norma ANSI/ISA-S5.1 Tabela de letrasde identificação: Primeiro grupo de letras Segundo grupo de letras Variável Medida ou iniciadora Função 1ª letra Modificadora Passiva ou informação Ativa ou de saída Modificadora A Análise Alarme C Controlador D Diferencial F Vazão Razão H Comando manual Alto I Corrente Elétrica Indicador L Nível Lâmpada piloto Baixo P Pressão, vácuo Conexão para ponto de teste Q Quantidade Totalização S Velocidade ou frequência Segurança Chave T Temperatura Transmissor V Vibração Válvula Z Posição Eixo z Elemento final de controle Em vermelho estão os mais utilizados Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

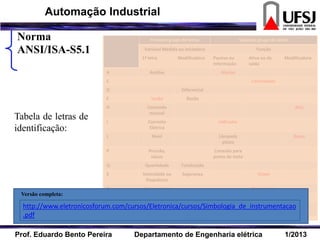

- 6. Norma ANSI/ISA-S5.1 Tabela de letrasde identificação: Primeiro grupo de letras Segundo grupo de letras Variável Medida ou iniciadora Função 1ª letra Modificadora Passiva ou informação Ativa ou de saída Modificadora A Análise Alarme C Controlador D Diferencial F Vazão Razão H Comando manual Alto I Corrente Elétrica Indicador L Nível Lâmpada piloto Baixo P Pressão, vácuo Conexão para ponto de teste Q Quantidade Totalização S Velocidade ou frequência Segurança Chave T Temperatura Transmissor V Vibração Válvula Z Posição Eixo z Elemento final de controle http://www.eletronicosforum.com/cursos/Eletronica/cursos/Simbologia_de_instrumentacao .pdf Versão completa: Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

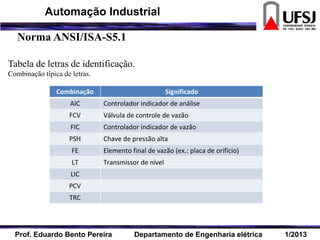

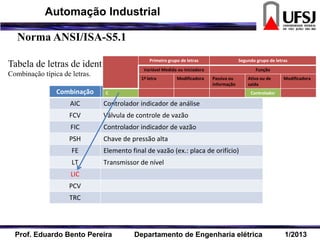

- 7. Norma ANSI/ISA-S5.1 Tabela deletras de identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC PCV TRC Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 8. Norma ANSI/ISA-S5.1 Tabela deletras de identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC PCV TRC Primeiro grupo de letras Segundo grupo de letras Variável Medida ou iniciadora Função 1ª letra Modificadora Passiva ou informação Ativa ou de saída Modificadora C Controlador Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 9. Norma ANSI/ISA-S5.1 Tabela deletras de identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC PCV TRC Primeiro grupo de letras Segundo grupo de letras Variável Medida ou iniciadora Função 1ª letra Modificadora Passiva ou informação Ativa ou de saída Modificadora I Corrente Elétrica Indicador Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 10. Norma ANSI/ISA-S5.1 Tabela deletras de identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC PCV TRC Primeiro grupo de letras Segundo grupo de letras Variável Medida ou iniciadora Função 1ª letra Modificadora Passiva ou informação Ativa ou de saída Modificadora L Nível Lâmpada piloto Baixo Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 11. Norma ANSI/ISA-S5.1 Tabela deletras de identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC Controlador indicador de nível PCV TRC Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 12. Tabela de letrasde identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC Controlador indicador de nível PCV TRC Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

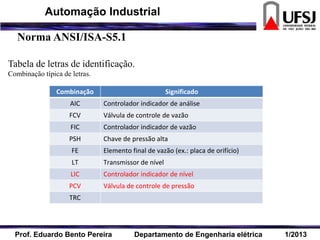

- 13. Tabela de letrasde identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC Controlador indicador de nível PCV Válvula de controle de pressão TRC Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 14. Tabela de letrasde identificação. Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC Controlador indicador de nível PCV Válvula de controle de pressão TRC Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

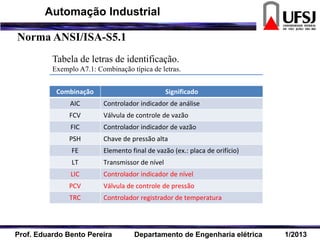

- 15. Tabela de letrasde identificação. Exemplo A7.1: Combinação típica de letras. Combinação Significado AIC Controlador indicador de análise FCV Válvula de controle de vazão FIC Controlador indicador de vazão PSH Chave de pressão alta FE Elemento final de vazão (ex.: placa de orifício) LT Transmissor de nível LIC Controlador indicador de nível PCV Válvula de controle de pressão TRC Controlador registrador de temperatura Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

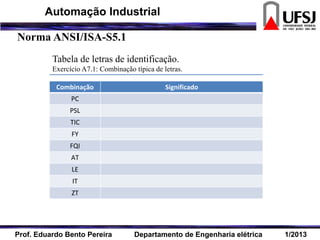

- 16. Combinação Significado PC PSL TIC FY FQI AT LE IT ZT Tabela deletras de identificação. Exercício A7.1: Combinação típica de letras. Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

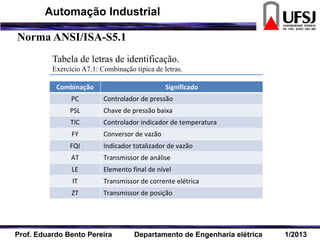

- 17. Combinação Significado PC Controladorde pressão PSL Chave de pressão baixa TIC Controlador indicador de temperatura FY Conversor de vazão FQI Indicador totalizador de vazão AT Transmissor de análise LE Elemento final de nível IT Transmissor de corrente elétrica ZT Transmissor de posição Tabela de letras de identificação. Exercício A7.1: Combinação típica de letras. Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

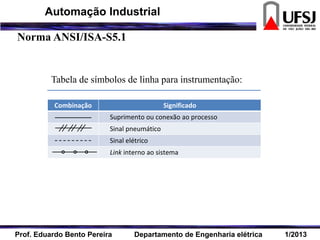

- 18. Tabela de símbolosde linha para instrumentação: Combinação Significado Suprimento ou conexão ao processo Sinal pneumático Sinal elétrico Link interno ao sistema Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

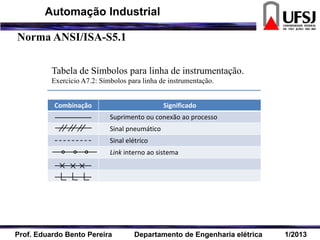

- 19. Combinação Significado Suprimento ouconexão ao processo Sinal pneumático Sinal elétrico Link interno ao sistema Tabela de Símbolos para linha de instrumentação. Exercício A7.2: Símbolos para linha de instrumentação. Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 20. Tabela de símbolosde linha para instrumentação: Combinação Significado Suprimento ou conexão ao processo Sinal pneumático Sinal elétrico Link interno ao sistema http://www.eletronicosforum.com/cursos/Eletronica/cursos/Simbologia_de_instrumentacao .pdf Versão completa: Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

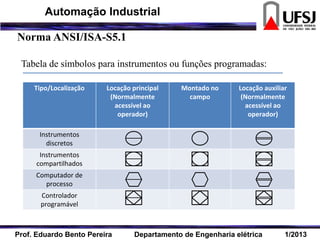

- 21. Tabela de símbolospara instrumentos ou funções programadas: Tipo/Localização Locação principal (Normalmente acessível ao operador) Montado no campo Locação auxiliar (Normalmente acessível ao operador) Instrumentos discretos Instrumentos compartilhados Computador de processo Controlador programável Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 22. Tabela de símbolospara instrumentos ou funções programadas: Exercício A7.3: Símbolos para instrumentos ou funções programadas. Símbolo Tipo Localização Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

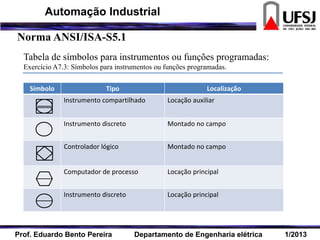

- 23. Tabela de símbolospara instrumentos ou funções programadas: Exercício A7.3: Símbolos para instrumentos ou funções programadas. Símbolo Tipo Localização Instrumento compartilhado Locação auxiliar Instrumento discreto Montado no campo Controlador lógico Montado no campo Computador de processo Locação principal Instrumento discreto Locação principal Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

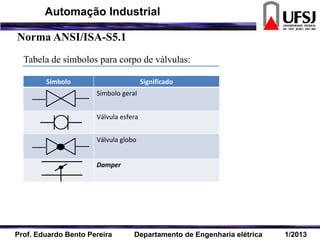

- 24. Tabela de símbolospara corpo de válvulas: Símbolo Significado Símbolo geral Válvula esfera Válvula globo Damper Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 25. Tabela de símbolospara corpo de válvulas: Símbolo Significado Símbolo geral Válvula esfera Válvula globo Damper Exercício A7.4: Símbolos para corpo de válvulas. Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 26. Tabela de símbolospara corpo de válvulas: Símbolo Significado Símbolo geral Válvula esfera Válvula globo Damper Válvula borboleta Válvula de três vias Exercício A7.4: Símbolos para corpo de válvulas. Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

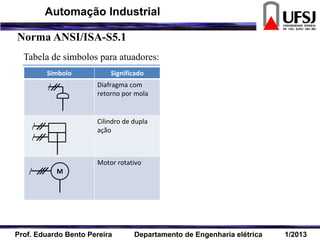

- 27. Tabela de símbolospara atuadores: Símbolo Significado Diafragma com retorno por mola Cilindro de dupla ação Motor rotativo M Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 28. Tabela de símbolospara atuadores: Símbolo Significado Diafragma com retorno por mola Cilindro de dupla ação Motor rotativo M Exercício A7.5: Símbolos para atuadores. Símbolo Significado S Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial

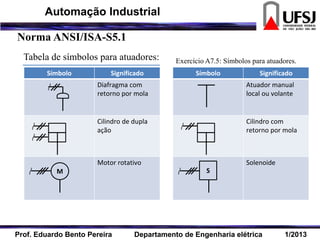

- 29. Tabela de símbolospara atuadores: Símbolo Significado Diafragma com retorno por mola Cilindro de dupla ação Motor rotativo M Exercício A7.5: Símbolos para atuadores. Símbolo Significado Atuador manual local ou volante Cilindro com retorno por mola Solenoide S Norma ANSI/ISA-S5.1 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
- 30. Obrigado! “Tudo posso naquEleque me fortalece” Fl 4, 13 Prof. Eduardo Bento Pereira Departamento de Engenharia elétrica 1/2013 Automação Industrial
