1. A L T O - F A L A N T E S
B
A A
Dimensões em cm.
B
Devido aos avanços tecnológicos,
76
20
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 1/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1

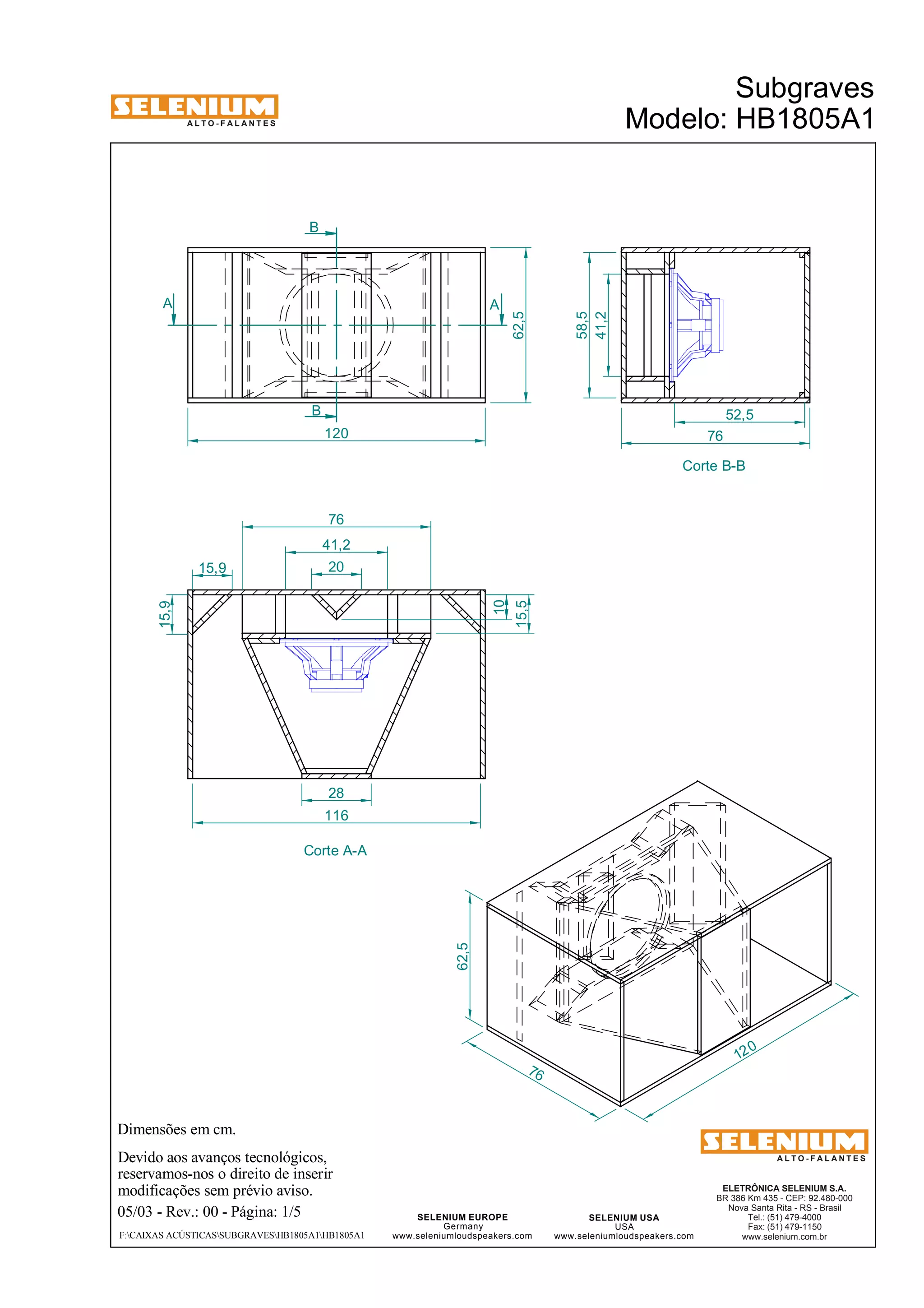

Corte B-B
Corte A-A
41,2
58,5
120
62,5
15,9
15,9
15,5
10
41,2
76
12 0
76
62,5
28
116
52,5

2. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
18SW1P ou 18SW2P subwoofer ou
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 2/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1

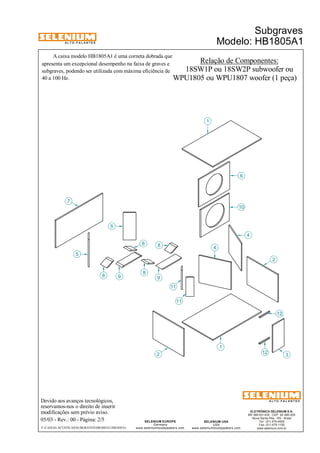

Relação de Componentes:
WPU1805 ou WPU1807 woofer (1 peça)
A caixa modelo HB1805A1 é uma corneta dobrada que
apresenta um excepcional desempenho na faixa de graves e
subgraves, podendo ser utilizada com máxima eficiência de
40 a 100 Hz.
7
5
8 9
2
1
11
4
6
10
12 3
4
5
8
9
8
8
11
1
2
12

3. A L T O - F A L A N T E S
NOTAS:
Volume Interno (Líquido) da Câmara do Falante 18": 140 litros.
Perímetro da Boca da Corneta: 205 centímetros.
Comprimento Médio da Corneta Dobrada: 111,7 centímetros.
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 100 Hz.
Falante 18":
Ítem Qtde Descrição Material Notas
1 2 Base / Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Painel Frontal Compensado 20 mm
4 2 Divisória 2 Compensado 20 mm
5 2 Divisória 1 Compensado 20 mm
6 1 Painel Interno 1 Compensado 20 mm
7 1 Painel Traseiro Compensado 20 mm
8 4 Divisória 3 Compensado 20 mm
9 2 Divisória 4 Compensado 20 mm
10 1 Painel Interno 2 Compensado 20 mm
11 2 Divisória 5 Compensado 20 mm
12 2 Moldura 1 Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 3/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1

4. A L T O - F A L A N T E S
Dimensões em cm.
Qtde: 2 peças
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 4/5
Ítem 1
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1
76
120
58,5
116
58
28
58,5
76
25,4
23,6 2,0
66 °
66 °
2,0
15,5
14,9
26 °
26°
19
Ítem 3
Qtde: 1 peça
Ítem 7
Qtde: 1 peça
Ítem 12
Qtde: 2 peças
Ítem 2
Qtde: 2 peças
Ítem 8
Qtde: 4 peças

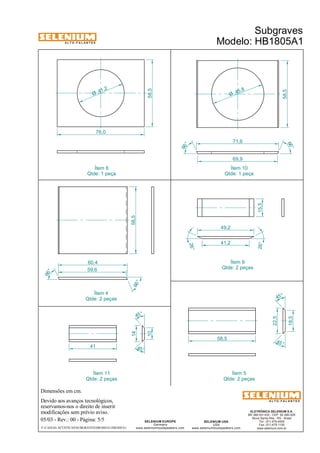

5. A L T O - F A L A N T E S
Dimensões em cm.
60,4
41
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
45°
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 5/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1
14
10
45 °
45°
58,5
18,5
22,5
45 °
59,6
66 °
66 °
58,5
58,5
41 ,2 Ø
45 ,8 Ø
76,0
71,6
69,9
58,5
66 °
66 °
15,5
49,2
41,2
26°
26°
Ítem 10
Qtde: 1 peça
Ítem 6
Qtde: 1 peça
Ítem 9
Qtde: 2 peças
Ítem 4
Qtde: 2 peças
Ítem 5
Qtde: 2 peças
Ítem 11
Qtde: 2 peças
