Este documento fornece especificações e instruções para um conjunto de caixas acústicas para contrabaixo composto por três modelos: BS118 BASS, MB115 BASS e MD410 BASS. Ele inclui dimensões, componentes, volumes internos e instruções de montagem para cada modelo.

1. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
MB115 BASS
MD410 BASS
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
1
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/1
F:CAIXAS ACÚSTICASSET CONTRABAIXOSET CONTRABAIXO

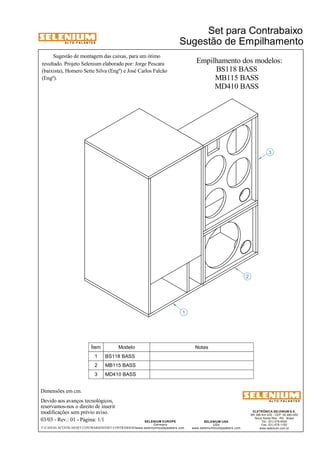

Set para Contrabaixo
Sugestão de Empilhamento
Empilhamento dos modelos:
BS118 BASS
Sugestão de montagem das caixas, para um ótimo
resultado. Projeto Selenium elaborado por: Jorge Pescara
Ítem Modelo Notas
1 BS118 BASS
2 MB115 BASS
3 MD410 BASS
3
2
(baixista), Homero Sette Silva (Engº) e José Carlos Falcão
(Engº).

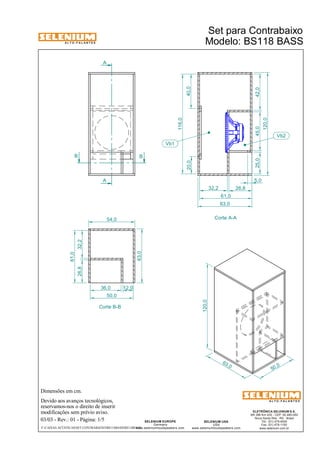

2. A L T O - F A L A N T E S
Dimensões em cm.
A
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/5
Set para Contrabaixo
Modelo: BS118 BASS
A
Corte A-A
B B
Corte B-B
32,2 26,8
63,0
25,0 45,0 42,0
120,0
61,0
36,0 12,0
50,0
26,8 32,2
61,0
63,0
54,0
5,0
20,0 40,0
116,0
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS
Vb1
Vb2
120,0
63,0
50 ,0

3. A L T O - F A L A N T E S
Caixa tipo band-pass, utilizada para dar maior ênfase
às notas graves, podendo ser usada de 40 a 80 Hz ou de 40
120 Hz.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Modelo: BS118 BASS
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/5

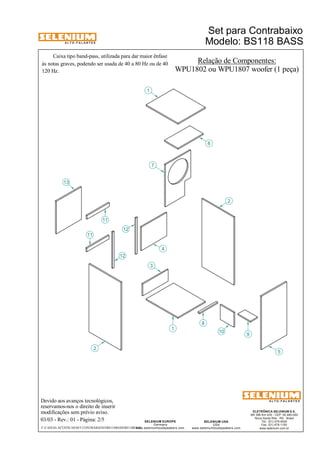

Relação de Componentes:
WPU1802 ou WPU1807 woofer (1 peça)
13
11
2
12
1
3
4
6
7
8
10 9
5
2
1
12
11
Set para Contrabaixo
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS

4. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Set para Contrabaixo
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/5
Modelo: BS118 BASS

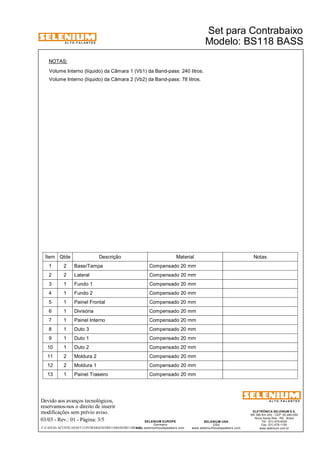

NOTAS:
Volume Interno (líquido) da Câmara 1 (Vb1) da Band-pass: 240 litros.
Volume Interno (líquido) da Câmara 2 (Vb2) da Band-pass: 78 litros.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Fundo 1 Compensado 20 mm
4 1 Fundo 2 Compensado 20 mm
5 1 Painel Frontal Compensado 20 mm
6 1 Divisória Compensado 20 mm
7 1 Painel Interno Compensado 20 mm
8 1 Duto 3 Compensado 20 mm
9 1 Duto 1 Compensado 20 mm
10 1 Duto 2 Compensado 20 mm
11 2 Moldura 2 Compensado 20 mm
12 2 Moldura 1 Compensado 20 mm
13 1 Painel Traseiro Compensado 20 mm
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS

5. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/5

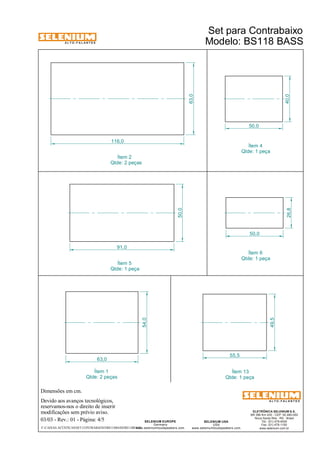

Ítem 4
Qtde: 1 peça
Ítem 13
Qtde: 1 peça
Ítem 1
Qtde: 2 peças
Modelo: BS118 BASS
63,0
54,0
50,0
26,8 40,0
50,0
63,0
116,0
50,0
91,0
55,5
49,5
Ítem 2
Qtde: 2 peças
Ítem 6
Qtde: 1 peça
Ítem 5
Qtde: 1 peça
Set para Contrabaixo
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS

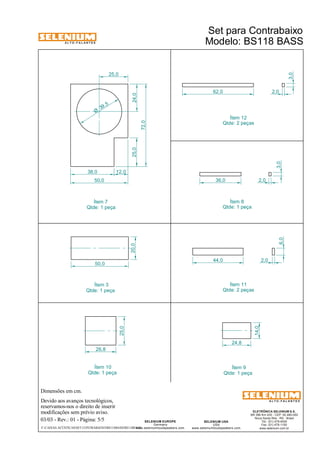

6. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 5/5
Ítem 12
Ítem 7
Qtde: 2 peças
Qtde: 1 peça
Ítem 9
Qtde: 1 peça
Ítem 10
Qtde: 1 peça
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS
Modelo: BS118 BASS
14,0
24,8
25,0
26,8
36,0
3,0
2,0
62,0
44,0
6,0
2,0
2,0
3,0
25,0 24,0
38,0 12,0
50,0
25,0
72,0
39 ,5 Ø
50,0
20,0
Ítem 8
Qtde: 1 peça
Ítem 11
Qtde: 2 peças
Ítem 3
Qtde: 1 peça
Set para Contrabaixo

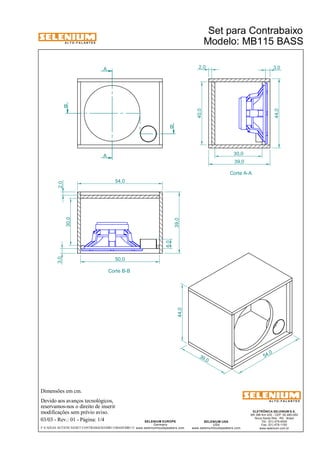

7. A L T O - F A L A N T E S
Dimensões em cm.
A
Devido aos avanços tecnológicos,
54,0
reservamos-nos o direito de inserir
modificações sem prévio aviso.
2,0 3,0
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
30,0
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/4
Set para Contrabaixo
Modelo: MB115 BASS
39 ,0
54 ,0
44,0
A
B
B
Corte B-B
Corte A-A
40,0
39,0
6,0
39,0
30,0
3,0 2,0
50,0
F:CAIXAS ACÚSTICASSET CONTRABAIXOMB115BASSMB115
44,0

8. A L T O - F A L A N T E S
Caixa para a reprodução de graves podendo ser usada
de 80 Hz a 300 Hz, quando em conjunto com a band-pass
(BS118) ou de 50 Hz a 300 Hz sem a band-pass, para ensaios
ou pequenos ambientes.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Set para Contrabaixo
Modelo: MB115 BASS
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4

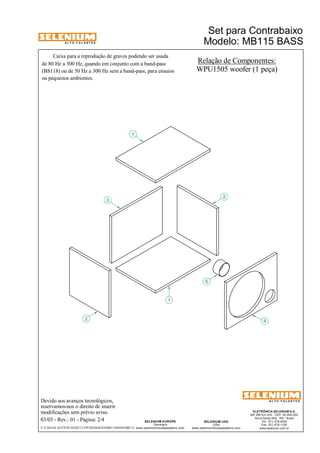

Relação de Componentes:
WPU1505 woofer (1 peça)
2
3
1
5
4
1
2
F:CAIXAS ACÚSTICASSET CONTRABAIXOMB115BASSMB115

9. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/4
Modelo: MB115 BASS
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Fundo Compensado 20 mm
4 1 Painel Compensado 20 mm
5 1 Duto Cano PVC diâmetro 100 mm
F:CAIXAS ACÚSTICASSET CONTRABAIXOMB115BASSMB115
Set para Contrabaixo

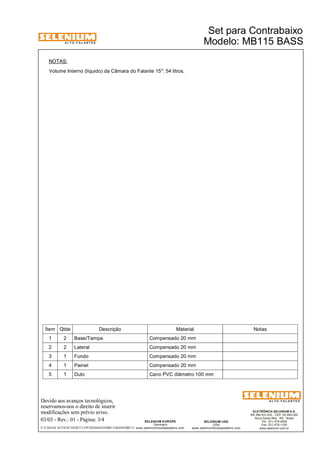

NOTAS:
Volume Interno (líquido) da Câmara do Falante 15": 54 litros.

10. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/4
Ítem 1
Qtde: 2 peças
Ítem 5
Qtde: 1 peça
Ítem 2
Qtde: 2 peças
F:CAIXAS ACÚSTICASSET CONTRABAIXOMB115BASSMB115
Modelo: MB115 BASS
40,0 54,0
39,0
39,0
40,0
50,0
10 ,0 Ø
6,0
20,0
20,0
7,0
7,0
50,0
40,0
Ítem 4
Qtde: 1 peça
Ítem 3
Qtde: 1 peça
Set para Contrabaixo

11. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
4,0 4,0
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/4

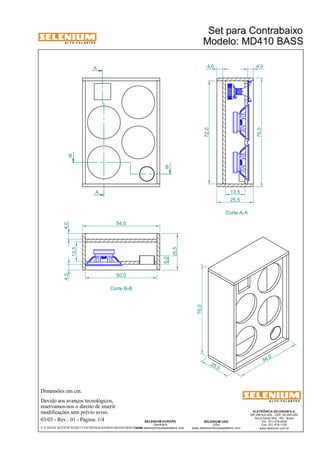

Modelo: MD410 BASS
A
A
B
B
Corte A-A
54,0
Corte B-B
25 ,5
54,0
76,0
13,5
25,5
72,0
76,0
13,5
25,5
50,0
6,0
4,0 4,0
F:CAIXAS ACÚSTICASSET CONTRABAIXOMD410BASSMD410BASS
Set para Contrabaixo

12. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Modelo: MD410 BASS
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4

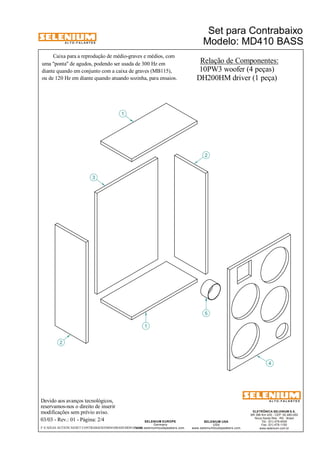

Relação de Componentes:
10PW3 woofer (4 peças)
DH200HMdriver (1 peça)
2
1
3
5
4
2
1
F:CAIXAS ACÚSTICASSET CONTRABAIXOMD410BASSMD410BASS
Set para Contrabaixo
Caixa para a reprodução de médio-graves e médios, com
uma "ponta" de agudos, podendo ser usada de 300 Hz em
diante quando em conjunto com a caixa de graves (MB115),
ou de 120 Hz em diante quando atuando sozinha, para ensaios.

13. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/4
Modelo: MD410 BASS
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Fundo Compensado 20 mm
4 1 Painel Compensado 20 mm
5 1 Duto Cano PVC diâmetro 100 mm
F:CAIXAS ACÚSTICASSET CONTRABAIXOMD410BASSMD410BASS
Set para Contrabaixo
NOTAS:
Volume Interno (líquido) da Câmara dos Falantes 10": 43 litros.

14. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/4
Ítem 2
Qtde: 2 peças
Ítem 5
Qtde: 1 peça
Ítem 3
Qtde: 1 peça
Ítem 4
Qtde: 1 peça

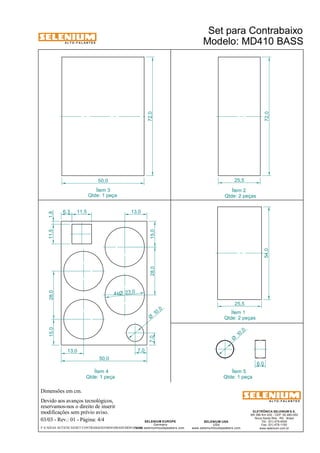

Set para Contrabaixo
Modelo: MD410 BASS
50,0
72,0
72,0
25,5
25,5
54,0
6,3 11,5 13,0
15,0 28,0 11,5 1,8
7,0 28,0 15,0
13,0 7,0
50,0
23,0 4xØ
10 ,0 Ø
10 ,0 Ø
6,0
Ítem 1
Qtde: 2 peças
F:CAIXAS ACÚSTICASSET CONTRABAIXOMD410BASSMD410BASS
