O documento fornece especificações e instruções de montagem para caixas acústicas de graves e subgraves fabricadas pela Selenium. Inclui modelos HB1502B1, HB1505D1 e HB1805C1, com sugestões de empilhamento e detalhes técnicos de cada modelo, como dimensões, componentes e esquemas.

1. A L T O - F A L A N T E S

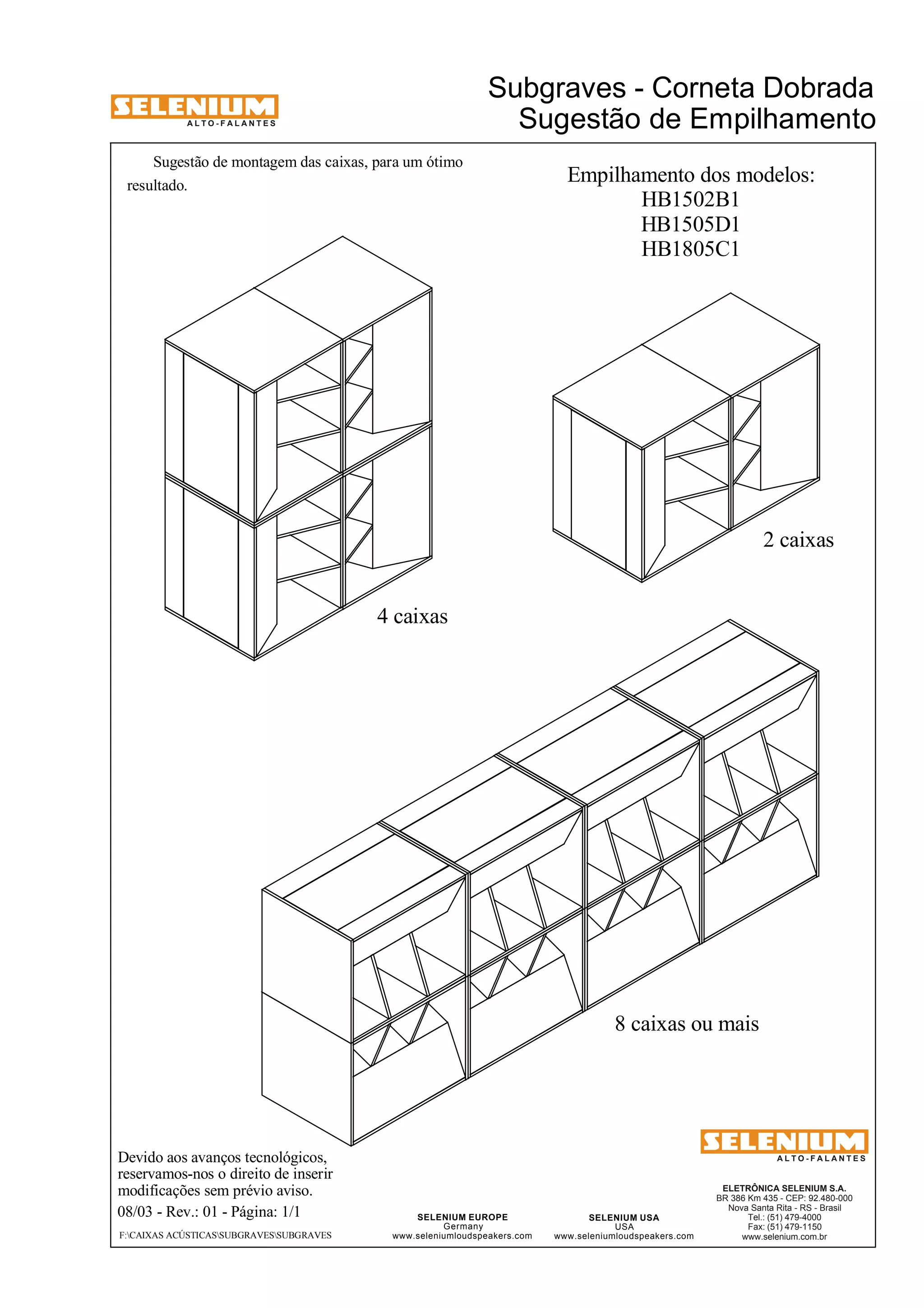

Sugestão de montagem das caixas, para um ótimo
Empilhamento dos modelos: resultado.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves - Corneta Dobrada

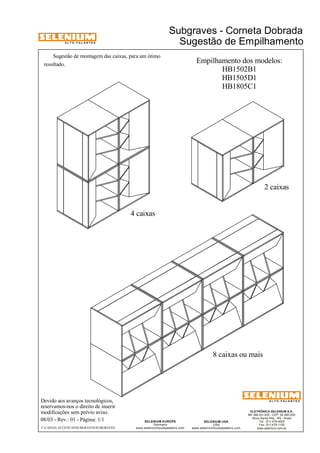

Sugestão de Empilhamento
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 1/1
F:CAIXAS ACÚSTICASSUBGRAVESSUBGRAVES
HB1502B1
HB1505D1
HB1805C1
2 caixas
4 caixas
8 caixas ou mais

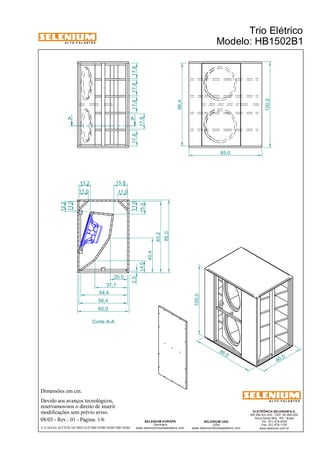

2. A L T O - F A L A N T E S
Corte A-A 17,8 17,8 17,8 17,8
A A
13,2
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 1/6
15,8
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
17,8
11,0
11,0
11,0
12,2
11,0
15,0 60,0
40,4
14,0
2,0
96,4
100,0
85,0
83,2
85,0
100,0
85 ,0
60 ,0
20,0
37,7
54,4
56,4

3. A L T O - F A L A N T E S
Caixa de graves, tipo corneta dobrada, para uso em
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
13
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 2/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
Relação de Componentes:
4
6
10
23
3
1
7
13
18
21
2
8
16
15
14
17
19
20
9
22
5
11
7
12
12
12
12
13
13
14
14
14
22
8
1
10
10
3 3
24
9

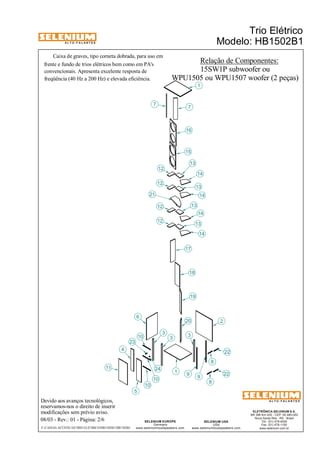

frente e fundo de trios elétricos bem como em PA's
convencionais. Apresenta excelente resposta de
freqüência (40 Hz a 200 Hz) e elevada eficiência.
15SW1P subwoofer ou
WPU1505 ou WPU1507 woofer (2 peças)

4. A L T O - F A L A N T E S
NOTAS:

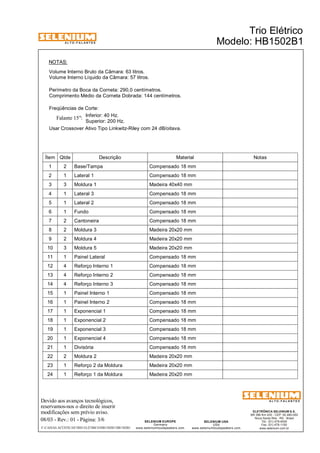

Volume Interno Bruto da Câmara: 63 litros.
Volume Interno Líquido da Câmara: 57 litros.
Perímetro da Boca da Corneta: 290,0 centímetros.
Comprimento Médio da Corneta Dobrada: 144 centímetros.
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 200 Hz.
Falante 15":
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 18 mm
2 1 Lateral 1 Compensado 18 mm
3 3 Moldura 1 Madeira 40x40 mm
4 1 Lateral 3 Compensado 18 mm
5 1 Lateral 2 Compensado 18 mm
6 1 Fundo Compensado 18 mm
7 2 Cantoneira Compensado 18 mm
8 2 Moldura 3 Madeira 20x20 mm
9 2 Moldura 4 Madeira 20x20 mm
10 3 Moldura 5 Madeira 20x20 mm
11 1 Painel Lateral Compensado 18 mm
12 4 Reforço Interno 1 Compensado 18 mm
13 4 Reforço Interno 2 Compensado 18 mm
14 4 Reforço Interno 3 Compensado 18 mm
15 1 Painel Interno 1 Compensado 18 mm
16 1 Painel Interno 2 Compensado 18 mm
17 1 Exponencial 1 Compensado 18 mm
18 1 Exponencial 2 Compensado 18 mm
19 1 Exponencial 3 Compensado 18 mm
20 1 Exponencial 4 Compensado 18 mm
21 1 Divisória Compensado 18 mm
22 2 Moldura 2 Madeira 20x20 mm
23 1 Reforço 2 da Moldura Madeira 20x20 mm
24 1 Reforço 1 da Moldura Madeira 20x20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 3/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1

5. A L T O - F A L A N T E S

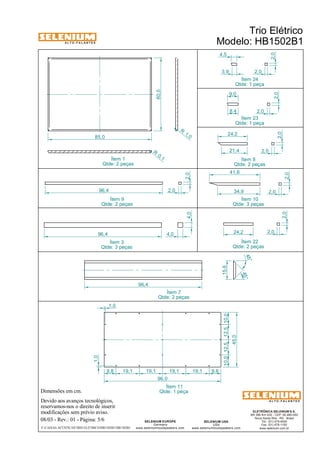

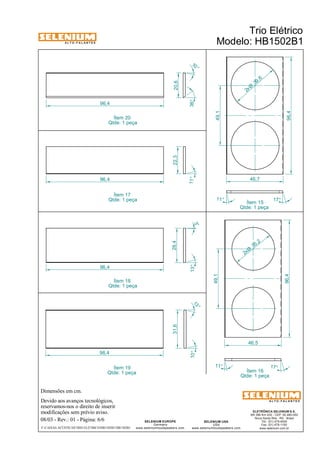

Dimensões em cm.
96,4
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
15°
16,1 26,0
Ítem 13
Qtde: 4 peças
27,4
4,0 12,3 22,2
56°
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
18,4
SELENIUM USA
USA
36°
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 4/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
Ítem 12
Qtde: 4 peças
12,2
15,0
6°
20,0
9°
21,0
34°
34°
37,7
20,7
25,0
Ítem 14
Qtde: 4 peças
96,4
14,8 24,6
96,4
56,4
96,4
85,0
Ítem 2
Qtde: 1 peça
Ítem 6
Qtde: 1 peça
Ítem 21
Qtde: 1 peça
9°
6°
17°
2,0
11,0 25,5 25,8 2,3
41,4
4,8
15,4 17,3 3,9
Ítem 5
Qtde: 1 peça
Ítem 4
Qtde: 1 peça

6. A L T O - F A L A N T E S
Dimensões em cm.
Ítem 1
85,0
Qtde: 2 peças
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
Ítem 24
Qtde: 1 peça
Ítem 23
Qtde: 1 peça
Ítem 8
Qtde: 2 peças 2,0
41,6
34,9 2,0
45°
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
4,5
SELENIUM USA
USA
9,0
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 5/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
60,0
R 1, 0
R 0, 1
2,0
2,0
2,0
2,0
2,0
2,0
8,4
3,9
24,2
21,4
2,0
24,2 2,0
96,4 2,0
4,0 2,0
96,4 4,0
Ítem 10
Qtde: 3 peças
Ítem 22
Qtde: 2 peças
Ítem 9
Qtde: 2 peças
Ítem 3
Qtde: 3 peças
96,4
15,6
45°
Ítem 7
Qtde: 2 peças
1,0
1,0
9,8 19,1 19,1 19,1 19,1 9,8
10,0 12,5 12,5 10,0
45,0
96,0
Ítem 11
Qtde: 1 peça

7. A L T O - F A L A N T E S
Dimensões em cm.
96,4
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
Ítem 15
Qtde: 1 peça
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
10 °
36°
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 6/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
22,3
96,4
96,4
31,6 28,4
11°
13°
13 °
10°
96,4
20,6
3°
49,1
96,4
46,7
11°
17°
49,1
96,4
46,5
11°
17°
39 ,6 2x Ø
35 ,2 2xØ
Ítem 16
Qtde: 1 peça
Ítem 20
Qtde: 1 peça
Ítem 17
Qtde: 1 peça
Ítem 18
Qtde: 1 peça
Ítem 19
Qtde: 1 peça

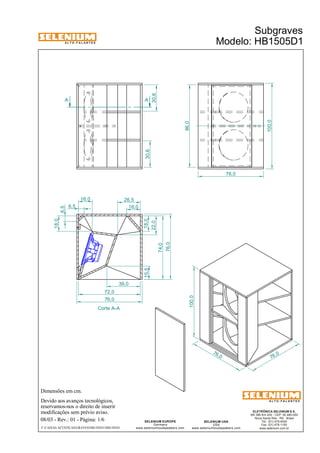

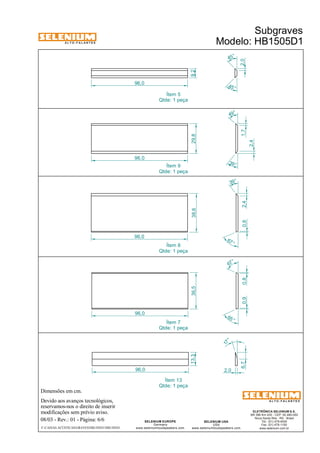

8. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1505D1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 1/6
F:CAIXAS ACÚSTICASGRAVESHB1505D1HB1505D1
76 ,0
76,0
100,0
100,0
76,0
30,6
30,6
96,0
A A
Corte A-A
6,5
6,5
16,0
18,0
26,5
16,0
18,0
22,0
15,5
39,0
72,0
76,0
74,0
76,0

9. A L T O - F A L A N T E S
A caixa modelo HB1505D1 é uma corneta dobrada que
apresenta um excepcional desempenho na faixa de graves e
subgraves, podendo ser utilizada com máxima eficiência de
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1505D1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
15
18
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 2/6
F:CAIXAS ACÚSTICASGRAVESHB1505D1HB1505D1

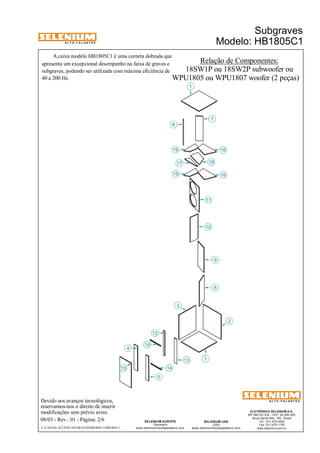

Relação de Componentes:
15SW1P subwoofer ou
40 a 200 Hz. WPU1505 ou WPU1507 woofer (2 peças)
17
14
1
2
4
11
5
6
16
10
9
8
7
12
3
13
19
18
11
1
14

10. A L T O - F A L A N T E S
NOTAS:
Volume Interno (Líquido) da Câmara do Falante 15": 45 litros.
Perímetro da Boca da Corneta: 336,0 centímetros.
Comprimento Médio da Corneta Dobrada: 147,6 centímetros.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 1 Fundo Compensado 20 mm
3 1 Lateral 2 Compensado 20 mm
4 1 Lateral 1 Compensado 20 mm
5 1 Cantoneira 2 Compensado 20 mm
6 1 Cantoneira 1 Compensado 20 mm
7 1 Exponencial 3 Compensado 20 mm
8 1 Exponencial 2 Compensado 20 mm
9 1 Exponencial 1 Compensado 20 mm
10 1 Painel Interno Compensado 20 mm
11 2 Divisória 1 Compensado 20 mm
12 1 Moldura1 Compensado 20 mm
13 1 Moldura 2 Compensado 20 mm
14 2 Moldura 3 Compensado 20 mm
15 1 Divisória 2 Compensado 20 mm
16 1 Divisória 3 Compensado 20 mm
17 1 Painel Lateral Compensado 20 mm
18 2 Divisória 4 Compensado 20 mm
19 1 Lateral 3 Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1505D1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 3/6
F:CAIXAS ACÚSTICASGRAVESHB1505D1HB1505D1

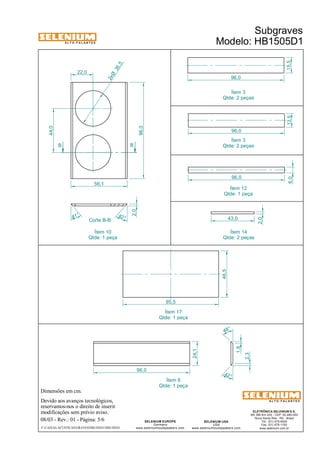

11. A L T O - F A L A N T E S
Dimensões em cm.

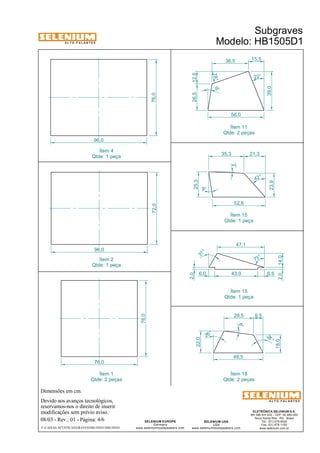

Ítem 4
Qtde: 1 peça
76,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1505D1
Ítem 11
Qtde: 2 peças
Ítem 15
Qtde: 1 peça
29,5 9,5
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
36,5
31 °
SELENIUM USA
USA
47,1
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 4/6
F:CAIXAS ACÚSTICASGRAVESHB1505D1HB1505D1
76,0
96,0
72,0 76,0
96,0
56,0
22°
19°
39,0
15,5
26,5 12,5
73 °
52,6
25,3
9°
2°
42 °
23,9
35,3 21,3
9°
43,0 6,6
2,0
49,5
28 °
18,0
8°
26 °
22,0
Ítem 1
Qtde: 2 peças
Ítem 18
Qtde: 2 peças
Ítem 2
Qtde: 1 peça
Ítem 15
Qtde: 1 peça
6,0
2,0 14,0

12. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1505D1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
48°
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 5/6
F:CAIXAS ACÚSTICASGRAVESHB1505D1HB1505D1
96,0
56,1
35 ,5 2xØ
44,0
22,0
96,0
42 °
24,1
1,8
2,3
B B
Corte B-B
2,0
41 °
42 °
96,0
6,0
96,0
15,5
43,0
2,0
96,0
13,5
Ítem 3
Qtde: 2 peças
Ítem 3
Qtde: 2 peças
Ítem 12
Qtde: 1 peça
Ítem 14
Qtde: 2 peças
Ítem 6
Qtde: 1 peça
46,5
95,5
Ítem 17
Qtde: 1 peça
Ítem 10
Qtde: 1 peça

13. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1505D1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
49 °
SELENIUM USA
USA
39°
www.seleniumloudspeakers.com
Ítem 5
Qtde: 1 peça
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 6/6
F:CAIXAS ACÚSTICASGRAVESHB1505D1HB1505D1
96,0
96,0
39 °
67 °
38,6 29,8
2,4 1,7
2,4
0,9 0,8 0,8
67 °
65 °
96,0
36,5
17 °
6,7
96,0
13,3
2,0
Ítem 9
Qtde: 1 peça
Ítem 8
Qtde: 1 peça
Ítem 13
Qtde: 1 peça
45 °
45 °
96,0
9,2
2,0
Ítem 7
Qtde: 1 peça

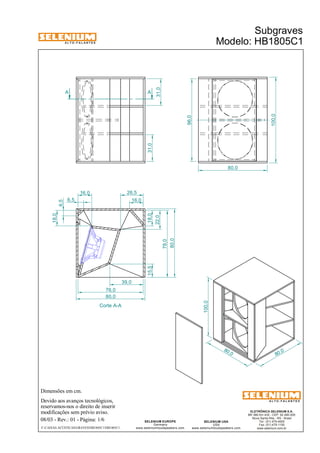

14. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805C1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 1/6
F:CAIXAS ACÚSTICASGRAVESHB1805C1HB1805C1
80 ,0
80 ,0
100,0
A A
31,0
31,0
96,0
100,0
80,0
Corte A-A
6,5
6,5
16,0 26,5
16,0
18,0
22,0
15,5
39,0
76,0
80,0
78,0
80,0
18,0

15. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805C1
18SW1P ou 18SW2P subwoofer ou
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
17 18
11
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 2/6
F:CAIXAS ACÚSTICASGRAVESHB1805C1HB1805C1
Relação de Componentes:
WPU1805 ou WPU1807 woofer (2 peças)
A caixa modelo HB1805C1 é uma corneta dobrada que
apresenta um excepcional desempenho na faixa de graves e
subgraves, podendo ser utilizada com máxima eficiência de
40 a 200 Hz.
15 14
1
3
7
10
19
2
16
6
9
8
12
13
4
5
19 16
1
14

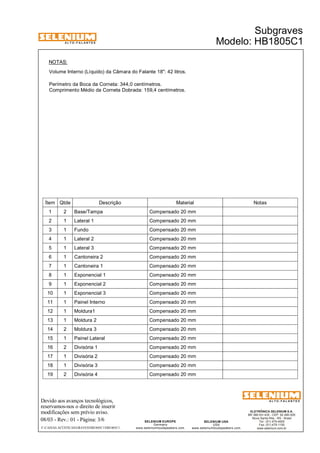

16. A L T O - F A L A N T E S
NOTAS:
Volume Interno (Líquido) da Câmara do Falante 18": 42 litros.
Perímetro da Boca da Corneta: 344,0 centímetros.
Comprimento Médio da Corneta Dobrada: 159,4 centímetros.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 1 Lateral 1 Compensado 20 mm
3 1 Fundo Compensado 20 mm
4 1 Lateral 2 Compensado 20 mm
5 1 Lateral 3 Compensado 20 mm
6 1 Cantoneira 2 Compensado 20 mm
7 1 Cantoneira 1 Compensado 20 mm
8 1 Exponencial 1 Compensado 20 mm
9 1 Exponencial 2 Compensado 20 mm
10 1 Exponencial 3 Compensado 20 mm
11 1 Painel Interno Compensado 20 mm
12 1 Moldura1 Compensado 20 mm
13 1 Moldura 2 Compensado 20 mm
14 2 Moldura 3 Compensado 20 mm
15 1 Painel Lateral Compensado 20 mm
16 2 Divisória 1 Compensado 20 mm
17 1 Divisória 2 Compensado 20 mm
18 1 Divisória 3 Compensado 20 mm
19 2 Divisória 4 Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805C1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 3/6
F:CAIXAS ACÚSTICASGRAVESHB1805C1HB1805C1

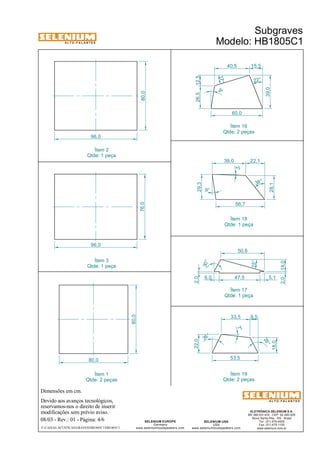

17. A L T O - F A L A N T E S
Dimensões em cm.
Ítem 2
Qtde: 1 peça
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805C1
Qtde: 2 peças
Ítem 18
Qtde: 1 peça
6,0 47,5 5,1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
Ítem 16
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 4/6
F:CAIXAS ACÚSTICASGRAVESHB1805C1HB1805C1
80,0
96,0
76,0
96,0
80,0
80,0
60,0
39,0
26,5 12,5
15,5
17°
22°
56,7
29,3
28,1
39,0 22,1
9°
2°
38 °
40,5
9°
28 °
7°
26 °
53,5
18,0
22,0
33,5 9,5
Ítem 3
Qtde: 1 peça
Ítem 17
Qtde: 1 peça
Ítem 1
Qtde: 2 peças
Ítem 19
Qtde: 2 peças
2,0 14,0
50,6
15°
30°
2,0

18. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805C1
Ítem 4
Qtde: 2 peças
Qtde: 2 peças
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
Ítem 5
www.seleniumloudspeakers.com
Ítem 15
Qtde: 1 peça
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 5/6
F:CAIXAS ACÚSTICASGRAVESHB1805C1HB1805C1
45 °
45°
96,0
9,2
2,0
23,3
42 ,2 2xØ
B B
49,0
96,0
60,0
Corte B-B
38 °
41 °
2,0
96,0
6,0 16,0
47,5
12,5
96,0
96,0
2,0
95,5
Ítem 6
Qtde: 1 peça
Ítem 14
Qtde: 2 peças
Ítem 11
Qtde: 1 peça
Ítem 12
Qtde: 1 peça
51,0

19. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805C1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
48°
40°
SELENIUM USA
USA
www.seleniumloudspeakers.com
Ítem 7
Qtde: 1 peça
Ítem 10
Qtde: 1 peça
Ítem 9
Qtde: 1 peça
Ítem 8
Qtde: 1 peça
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 6/6
F:CAIXAS ACÚSTICASGRAVESHB1805C1HB1805C1
15 °
7,2
2,0
96,0
67 °
65 °
0,9 0,8
40,1
96,0
42,4
2,4 0,9
65 °
40 °
96,0
49 °
1,7 2,4
33,7
96,0
12,3
96,0
42 °
24,1
1,8
2,3
Ítem 13
Qtde: 1 peça

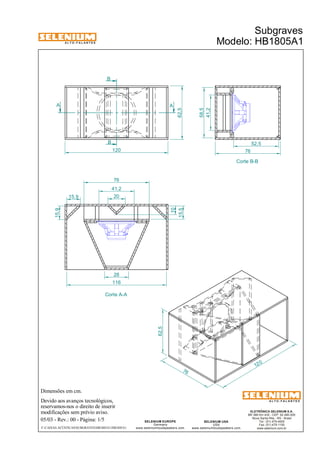

20. A L T O - F A L A N T E S
B
A A
Dimensões em cm.
B
Devido aos avanços tecnológicos,
76
20
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 1/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1
Corte B-B
Corte A-A
41,2
58,5
120
62,5
15,9
15,9
15,5
10
41,2
76
12 0
76
62,5
28
116
52,5

21. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
18SW1P ou 18SW2P subwoofer ou
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 2/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1

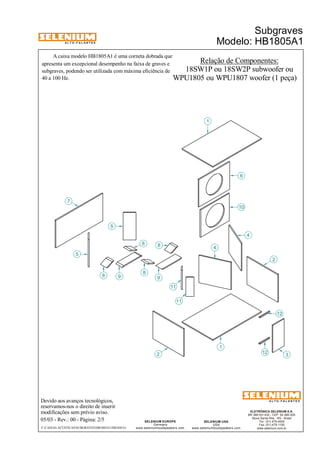

Relação de Componentes:
WPU1805 ou WPU1807 woofer (1 peça)
A caixa modelo HB1805A1 é uma corneta dobrada que
apresenta um excepcional desempenho na faixa de graves e
subgraves, podendo ser utilizada com máxima eficiência de
40 a 100 Hz.
7
5
8 9
2
1
11
4
6
10
12 3
4
5
8
9
8
8
11
1
2
12

22. A L T O - F A L A N T E S

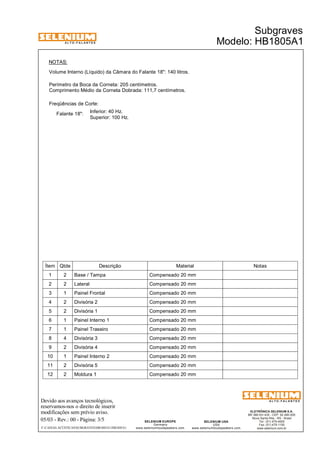

NOTAS:
Volume Interno (Líquido) da Câmara do Falante 18": 140 litros.
Perímetro da Boca da Corneta: 205 centímetros.
Comprimento Médio da Corneta Dobrada: 111,7 centímetros.
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 100 Hz.
Falante 18":
Ítem Qtde Descrição Material Notas
1 2 Base / Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Painel Frontal Compensado 20 mm
4 2 Divisória 2 Compensado 20 mm
5 2 Divisória 1 Compensado 20 mm
6 1 Painel Interno 1 Compensado 20 mm
7 1 Painel Traseiro Compensado 20 mm
8 4 Divisória 3 Compensado 20 mm
9 2 Divisória 4 Compensado 20 mm
10 1 Painel Interno 2 Compensado 20 mm
11 2 Divisória 5 Compensado 20 mm
12 2 Moldura 1 Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 3/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1

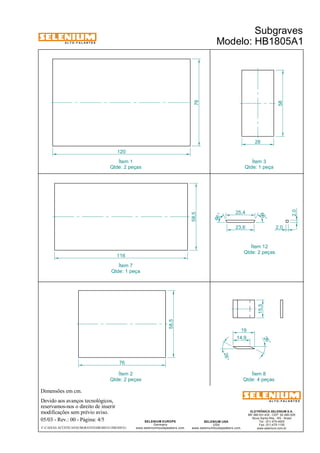

23. A L T O - F A L A N T E S
Dimensões em cm.
Qtde: 2 peças
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 4/5
Ítem 1
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1
76
120
58,5
116
58
28
58,5
76
25,4
23,6 2,0
66 °
66 °
2,0
15,5
14,9
26 °
26°
19
Ítem 3
Qtde: 1 peça
Ítem 7
Qtde: 1 peça
Ítem 12
Qtde: 2 peças
Ítem 2
Qtde: 2 peças
Ítem 8
Qtde: 4 peças

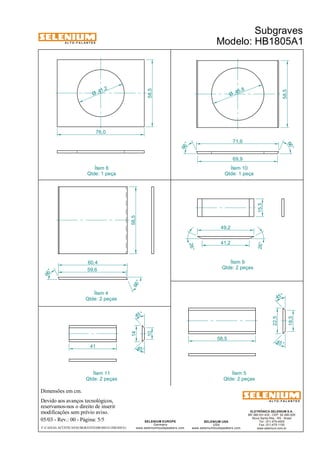

24. A L T O - F A L A N T E S
Dimensões em cm.
60,4
41
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Subgraves
Modelo: HB1805A1
45°
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
05/03 - Rev.: 00 - Página: 5/5
F:CAIXAS ACÚSTICASSUBGRAVESHB1805A1HB1805A1
14
10
45 °
45°
58,5
18,5
22,5
45 °
59,6
66 °
66 °
58,5
58,5
41 ,2 Ø
45 ,8 Ø
76,0
71,6
69,9
58,5
66 °
66 °
15,5
49,2
41,2
26°
26°
Ítem 10
Qtde: 1 peça
Ítem 6
Qtde: 1 peça
Ítem 9
Qtde: 2 peças
Ítem 4
Qtde: 2 peças
Ítem 5
Qtde: 2 peças
Ítem 11
Qtde: 2 peças
