Vbt1215 a3
- 1. A L TO - F A L A N T E S Dimensões em cm. A A 26 Devido aos avanços tecnológicos, reservamos-nos o direito de inserir modificações sem prévio aviso. Vented-box Modelo: VBT1215A3 ELETRÔNICA SELENIUM S.A. BR 386 Km 435 - CEP: 92.480-000 Nova Santa Rita - RS - Brasil 71 Tel.: (51) 479-4000 - Fax: (51) 479-1150 Atendimento Técnico 0800 51 4161 Atendimento Comercial 0800 51 4114 www.selenium.com.br SELENIUM USA USA www.seleniumloudspeakers.com SELENIUM EUROPE Germany www.seleniumloudspeakers.com A L T O - F A L A N T E S 07/03 - Rev.: 00 - Página: 1/4 F:CAIXAS ACÚSTICASPROJETOSVBT1215A3 Corte A-A B B Corte B-B 50 80° 100 26 43 32 17 100 22 2 71 22,6 50 40 44,6

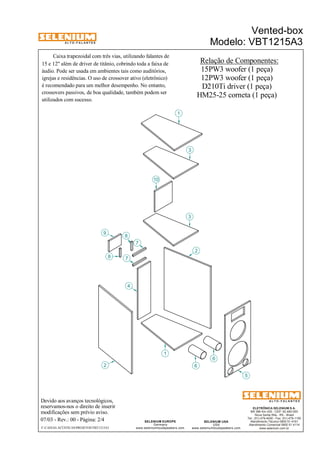

- 2. A L TO - F A L A N T E S Caixa trapezoidal com três vias, utilizando falantes de 15 e 12" além de driver de titânio, cobrindo toda a faixa de áudio. Pode ser usada em ambientes tais como auditórios, igrejas e residências. O uso de crossover ativo (eletrônico) é recomendado para um melhor desempenho. No entanto, crossovers passivos, de boa qualidade, também podem ser utilizados com sucesso. 9 Devido aos avanços tecnológicos, reservamos-nos o direito de inserir modificações sem prévio aviso. Vented-box Modelo: VBT1215A3 ELETRÔNICA SELENIUM S.A. BR 386 Km 435 - CEP: 92.480-000 Nova Santa Rita - RS - Brasil Tel.: (51) 479-4000 - Fax: (51) 479-1150 Atendimento Técnico 0800 51 4161 Atendimento Comercial 0800 51 4114 www.selenium.com.br SELENIUM USA USA www.seleniumloudspeakers.com SELENIUM EUROPE Germany www.seleniumloudspeakers.com A L T O - F A L A N T E S 07/03 - Rev.: 00 - Página: 2/4 Relação de Componentes: 15PW3 woofer (1 peça) 12PW3 woofer (1 peça) D210Ti driver (1 peça) F:CAIXAS ACÚSTICASPROJETOSVBT1215A3 HM25-25 corneta (1 peça) 2 4 7 1 3 6 5 8 3 2 6 1 8 7 10
- 3. A L TO - F A L A N T E S NOTAS: Volume Interno (Líquido) da Câmara do Falante 15": 90 litros. Fb: 40 Hz. Freqüências de Corte: Inferior: 40 Hz. Superior: 150 Hz. Falante 15": Inferior: 150 Hz. Superior: 1.500 Hz. Falante 12": Devido aos avanços tecnológicos, reservamos-nos o direito de inserir modificações sem prévio aviso. ELETRÔNICA SELENIUM S.A. BR 386 Km 435 - CEP: 92.480-000 Nova Santa Rita - RS - Brasil Tel.: (51) 479-4000 - Fax: (51) 479-1150 Atendimento Técnico 0800 51 4161 Atendimento Comercial 0800 51 4114 www.selenium.com.br SELENIUM USA USA www.seleniumloudspeakers.com SELENIUM EUROPE Germany www.seleniumloudspeakers.com A L T O - F A L A N T E S 07/03 - Rev.: 00 - Página: 3/4 F:CAIXAS ACÚSTICASPROJETOSVBT1215A3 Vented-box Modelo: VBT1215A3 Volume Interno (Líquido) da Câmara do Falante 12": 46 litros. Driver: Inferior: 1.500 Hz. Ítem Qtde Descrição Material Notas 1 2 Base/Tampa Compensado 20 mm 2 2 Lateral Compensado 20 mm 3 2 Divisória 1 Compensado 20 mm 4 1 Fundo Compensado 20 mm 5 1 Painel Frontal Compensado 20 mm 6 2 Duto Cano PVC diâmetro 100 mm 7 2 Moldura 1 Compensado 20 mm 8 2 Moldura 2 Compensado 20 mm 9 1 Painel Traseiro Compensado 20 mm 10 1 Divisória 2 Compensado 20 mm

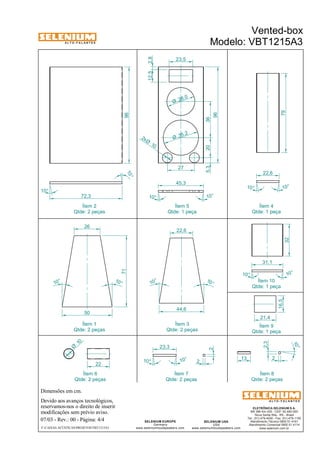

- 4. A L TO - F A L A N T E S Qtde: 2 peças Dimensões em cm. Ítem 2 Devido aos avanços tecnológicos, reservamos-nos o direito de inserir modificações sem prévio aviso. Vented-box Modelo: VBT1215A3 22,6 2,3 ELETRÔNICA SELENIUM S.A. BR 386 Km 435 - CEP: 92.480-000 Nova Santa Rita - RS - Brasil Tel.: (51) 479-4000 - Fax: (51) 479-1150 Atendimento Técnico 0800 51 4161 Atendimento Comercial 0800 51 4114 www.selenium.com.br SELENIUM USA USA www.seleniumloudspeakers.com 12,5 2,8 SELENIUM EUROPE Germany 22,6 www.seleniumloudspeakers.com A L T O - F A L A N T E S 07/03 - Rev.: 00 - Página: 4/4 F:CAIXAS ACÚSTICASPROJETOSVBT1215A3 Ítem 5 Qtde: 1 peça Ítem 4 Qtde: 1 peça Ítem 1 Qtde: 2 peças Ítem 3 Qtde: 2 peças Ítem 9 Qtde: 1 peça Ítem 7 Qtde: 2 peças Ítem 8 Qtde: 2 peças 96 10° 10° 72,3 28,0 Ø 35,2 Ø 10 2xØ 5,3 20 36 96 23,5 27 45,3 10 ° 10° 79 10° 10° 10 ° 10 ° 26 50 71 16,5 21,4 10 Ø 22 13 2 10 ° 23,3 10 ° 10° 2 2 Ítem 10 Qtde: 1 peça 44,6 10 ° 10 ° 32 10 ° 10 ° 31,1 Ítem 6 Qtde: 2 peças
