Este documento descreve um conjunto de alto-falantes para contrabaixo, incluindo desenhos e especificações técnicas. O conjunto consiste em uma caixa acústica do tipo band-pass projetada para reproduzir notas graves entre 40-80Hz ou 40-120Hz, contendo um woofer e com volumes internos de 240 e 78 litros.

1. A L T O - F A L A N T E S
Dimensões em cm.
A
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/5
Set para Contrabaixo
Modelo: BS118 BASS
A

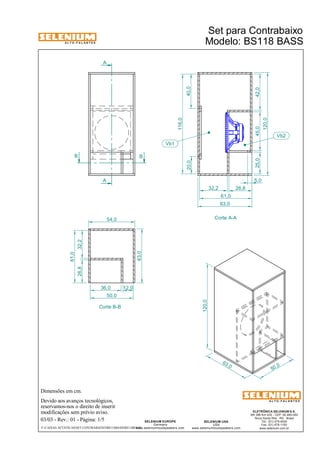

Corte A-A
B B
Corte B-B
32,2 26,8
63,0
25,0 45,0 42,0
120,0
61,0
36,0 12,0
50,0
26,8 32,2
61,0
63,0
54,0
5,0
20,0 40,0
116,0
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS
Vb1
Vb2
120,0
63,0
50 ,0

2. A L T O - F A L A N T E S
Caixa tipo band-pass, utilizada para dar maior ênfase
às notas graves, podendo ser usada de 40 a 80 Hz ou de 40
120 Hz.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Modelo: BS118 BASS
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/5

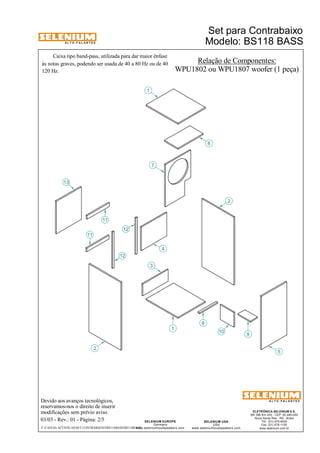

Relação de Componentes:
WPU1802 ou WPU1807 woofer (1 peça)
13
11
2
12
1
3
4
6
7
8
10 9
5
2
1
12
11
Set para Contrabaixo
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS

3. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Set para Contrabaixo
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/5
Modelo: BS118 BASS
NOTAS:
Volume Interno (líquido) da Câmara 1 (Vb1) da Band-pass: 240 litros.
Volume Interno (líquido) da Câmara 2 (Vb2) da Band-pass: 78 litros.

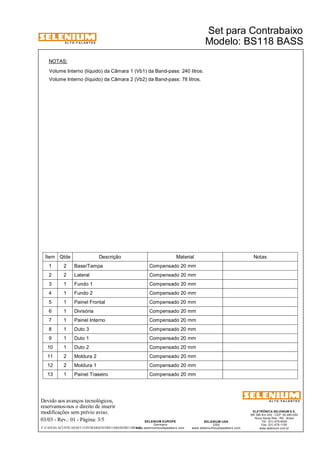

Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Fundo 1 Compensado 20 mm
4 1 Fundo 2 Compensado 20 mm
5 1 Painel Frontal Compensado 20 mm
6 1 Divisória Compensado 20 mm
7 1 Painel Interno Compensado 20 mm
8 1 Duto 3 Compensado 20 mm
9 1 Duto 1 Compensado 20 mm
10 1 Duto 2 Compensado 20 mm
11 2 Moldura 2 Compensado 20 mm
12 2 Moldura 1 Compensado 20 mm
13 1 Painel Traseiro Compensado 20 mm
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS

4. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/5

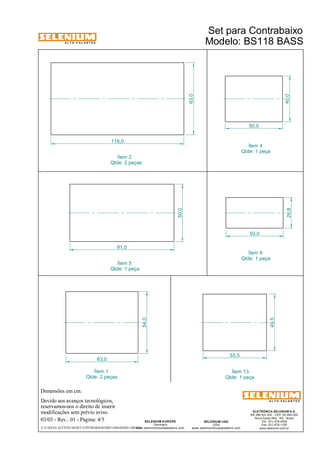

Ítem 4
Qtde: 1 peça
Ítem 13
Qtde: 1 peça
Ítem 1
Qtde: 2 peças
Modelo: BS118 BASS
63,0
54,0
50,0
26,8 40,0
50,0
63,0
116,0
50,0
91,0
55,5
49,5
Ítem 2
Qtde: 2 peças
Ítem 6
Qtde: 1 peça
Ítem 5
Qtde: 1 peça
Set para Contrabaixo
F:CAIXAS ACÚSTICASSET CONTRABAIXOBS118BASSBS118BASS

5. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 5/5

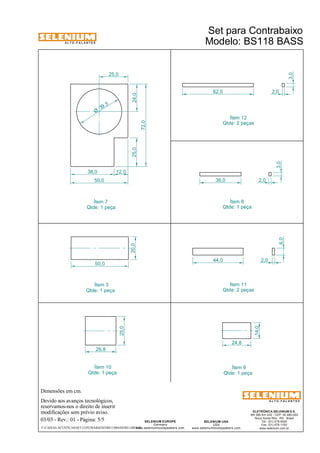

Ítem 12
