O documento descreve um alto-falante band-pass modelo 15BP-B1, incluindo suas dimensões, especificações técnicas, componentes e detalhes de construção.

1. ALTO-FALANTES
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES
02/01 - Rev.: 00 - Página: 1/5
Band-pass
Modelo: 15BP-B1
F:CAIXAS ACÚSTICASBAND-PASS15BP-B1 15BP-B1
85,0
50,0
85,0
A
A
B
B

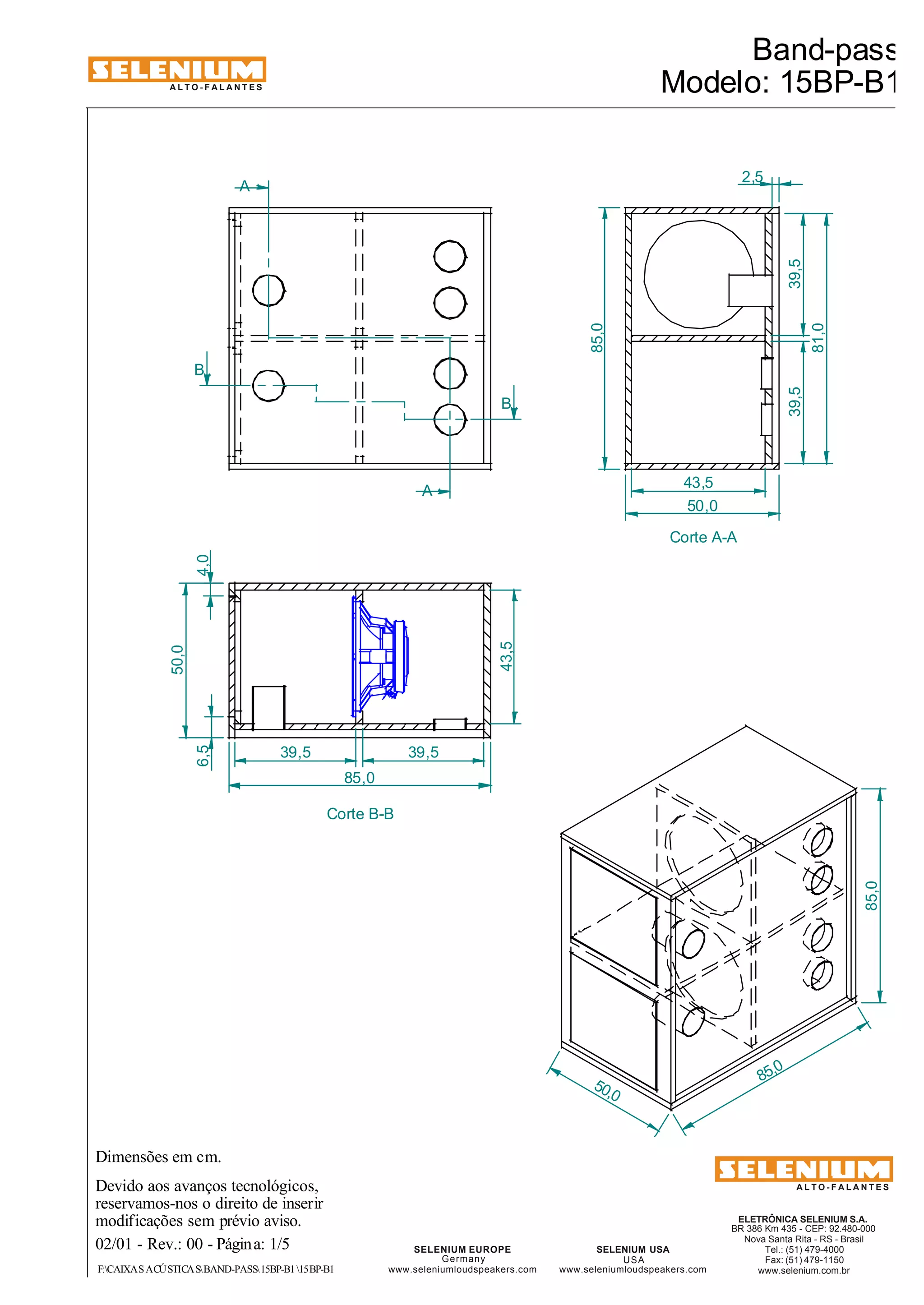

Corte A-A
Corte B-B
43,5
2,5
39,5 39,5
81,0
85,0
50,0
43,5
6,5 4,0
50,0
39,5 39,5
85,0

2. ALTO-FALANTES
A caixa acústica BP1505-B1 é um sistema tipo passa banda
( Band Pass ) para uso nas faixas de subgraves, em sistemas
de quatro ou cinco vias que necessitem de alto rendimento
Recomendado para uso na sonorização de médios e grandes
ambientes tais como: clubes, boates, ginásios, DJ, P.A.
12
3
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES
02/01 - Rev.: 00 - Página: 2/5
Band-pass
Modelo: 15BP-B1
F:CAIXAS ACÚSTICASBAND-PASS15BP-B1 15BP-B1
11
4
1
6
7
2
8
5
9
10
9
9 9
8
1
7
10
12
11 11
11
10
10

3. ALTO-FALANTES

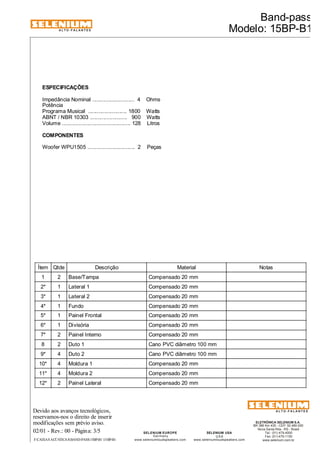

ESPECIFICAÇÕES
Impedância Nominal ............................ 4 Ohms
Potência
Programa Musical .......................... 1800 Watts
ABNT / NBR 10303 ......................... 900 Watts
Volume .............................................. 128 Litros
COMPONENTES
Woofer WPU1505 ................................ 2 Peças
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2* 1 Lateral 1 Compensado 20 mm
3* 1 Lateral 2 Compensado 20 mm
4* 1 Fundo Compensado 20 mm
5* 1 Painel Frontal Compensado 20 mm
6* 1 Divisória Compensado 20 mm
7* 2 Painel Interno Compensado 20 mm
8 2 Duto 1 Cano PVC diâmetro 100 mm
9* 4 Duto 2 Cano PVC diâmetro 100 mm
10* 4 Moldura 1 Compensado 20 mm
11* 4 Moldura 2 Compensado 20 mm
12* 2 Painel Lateral Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES
02/01 - Rev.: 00 - Página: 3/5
Band-pass
Modelo: 15BP-B1
F:CAIXAS ACÚSTICASBAND-PASS15BP-B1 15BP-B1

4. ALTO-FALANTES

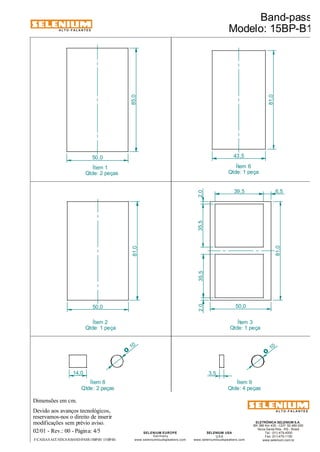

Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
10 O
www.seleniumloudspeakers.com
ALTO-FALANTES
02/01 - Rev.: 00 - Página: 4/5
Ítem 9
Qtde: 4 peças
Ítem 1
Qtde: 2 peças
Ítem 8
Qtde: 2 peças
Band-pass
Modelo: 15BP-B1
F:CAIXAS ACÚSTICASBAND-PASS15BP-B1 15BP-B1
Ítem 6
Qtde: 1 peça
Ítem 2
Qtde: 1 peça
85,0
50,0 43,5
81,0
81,0
50,0
81,0
50,0
35,5 35,5
39,5
2,0 2,0
6,5
14,0 3,5
10 O
Ítem 3
Qtde: 1 peça

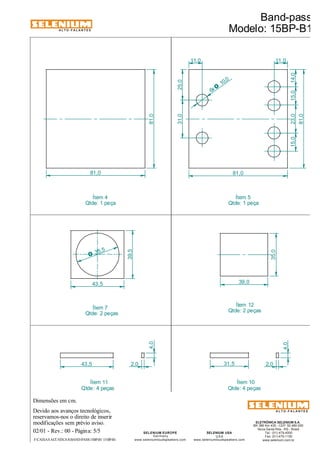

5. Dimensões em cm.
Ítem 4
Qtde: 1 peça
Ítem 7
Qtde: 2 peças
43,5 2,0 31,5
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
02/01 - Rev.: 00 - Página: 5/5
Band-pass
Modelo: 15BP-B1
F:CAIXAS ACÚSTICASBAND-PASS15BP-B1 15BP-B1
Ítem 12
Qtde: 2 peças
ALTO-FALANTES
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES
Ítem 5
Qtde: 1 peça
Ítem 10
Qtde: 4 peças
Ítem 11
Qtde: 4 peças
4,0
2,0
4,0
35,5 O
39,5
43,5 39,0
35,0
81,0
81,0 81,0
81,0
10,0 6x O
31,0 25,0
15,0 23,0 15,0 14,0
11,0 11,0
