Este documento fornece especificações e detalhes de projeto para um alto-falante trapezoidal de duas vias chamado VBT115B2. Ele inclui dimensões, componentes, frequências de corte, volume interno da caixa e informações sobre o woofer e driver.

1. A L T O - F A L A N T E S
B B

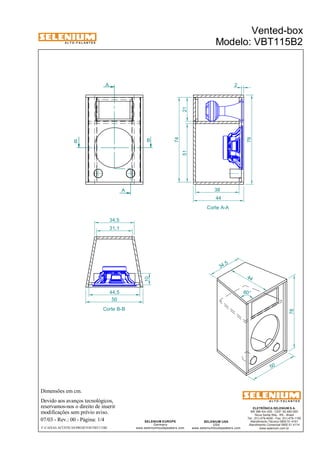

Dimensões em cm.
A
34,5
31,1
44,5
50
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-box
Modelo: VBT115B2
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 1/4
F:CAIXAS ACÚSTICASPROJETOSVBT115B2
A
Corte A-A
50
44
78
80°
51 21
74
78
44
34,5
Corte B-B
38
10
2

2. A L T O - F A L A N T E S

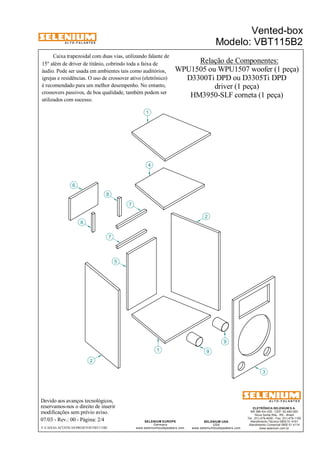

Caixa trapezoidal com duas vias, utilizando falante de
15" além de driver de titânio, cobrindo toda a faixa de
áudio. Pode ser usada em ambientes tais como auditórios,
igrejas e residências. O uso de crossover ativo (eletrônico)
é recomendado para um melhor desempenho. No entanto,
crossovers passivos, de boa qualidade, também podem ser
utilizados com sucesso.
6
2
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-box
Modelo: VBT115B2
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 2/4
Relação de Componentes:
WPU1505 ou WPU1507 woofer (1 peça)
D3300Ti DPD ou D3305Ti DPD
driver (1 peça)
F:CAIXAS ACÚSTICASPROJETOSVBT115B2
5
7
1
4
9
3
8
1
9
2
8
7
HM3950-SLF corneta (1 peça)

3. A L T O - F A L A N T E S
NOTAS:
Volume Interno (Líquido) da Câmara do Falante 15": 66 litros.
Fb: 50 Hz.
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 1.200 Hz.
Falante 15":
Driver: Inferior: 1.200 Hz.
Ítem Qtde Descrição Material Notas
1 2 Base / Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Painel Frontal Compensado 20 mm
4 1 Divisória Compensado 20 mm
5 1 Fundo Compensado 20 mm
6 1 Painel Traseiro Compensado 20 mm
7 2 Moldura 1 Compensado 20 mm
8 2 Moldura 2 Compensado 20 mm
9 2 Duto Cano PVC diâmetro 75 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 3/4
Vented-box
Modelo: VBT115B2
F:CAIXAS ACÚSTICASPROJETOSVBT115B2

4. A L T O - F A L A N T E S
6,1 33
35 ,1 Ø
8,5 28,2
45,2
45,2
Qtde: 1 peça
7, 5 2x Ø
Dimensões em cm.
Ítem 3
3,5
17
Devido aos avanços tecnológicos,
7,5
reservamos-nos o direito de inserir
modificações sem prévio aviso.
31,1
53
7, 5 Ø
10
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
31,1
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 4/4
F:CAIXAS ACÚSTICASPROJETOSVBT115B2
Vented-box
Modelo: VBT115B2
30
20,5
10 °
10°
45
74
30
10° 10°
31,8
10°
10°
2,0
2,0
10 °
2,4
2,0
17
10° 10°
50
44,5
34,5
10 °
10 °
38
44
Ítem 2
Qtde: 2 peças
Ítem 5
Qtde: 1 peça
Ítem 1
Qtde: 2 peças
Ítem 4
Qtde: 1 peça
Ítem 6
Qtde: 1 peça
Ítem 7
Qtde: 2 peças
Ítem 8
Qtde: 2 peças
Ítem 9
Qtde: 2 peças
