1. A L T O - F A L A N T E S
B B
Dimensões em cm.
A
A
29
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-box
Modelo: VBT215A2
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 1/4
F:CAIXAS ACÚSTICASPROJETOSVBT215A2

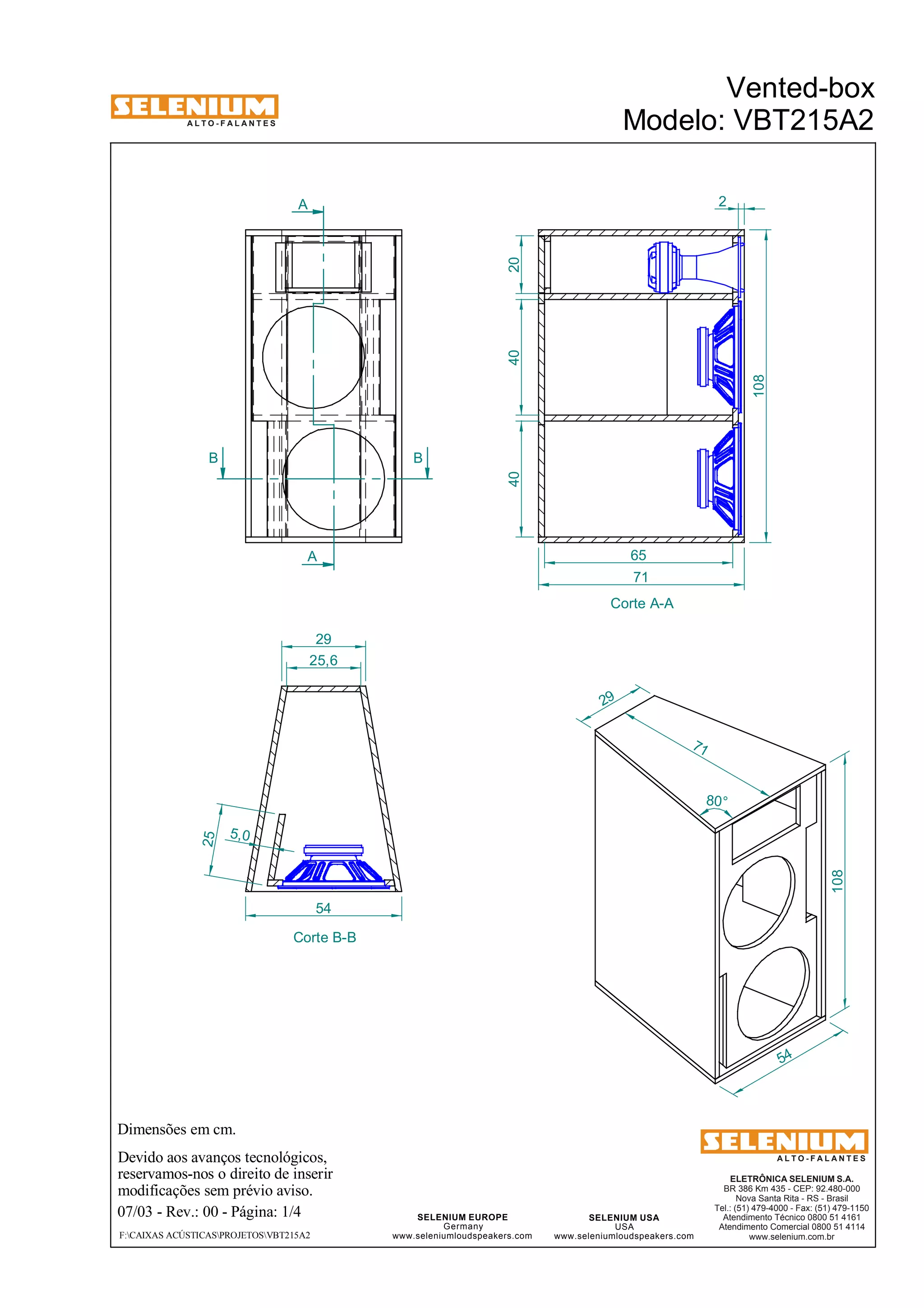

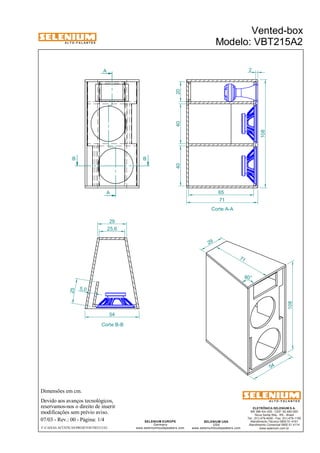

Corte A-A
Corte B-B
40 40 20
71
108
25,6
54
54
71
108
29
80 °
5,0
25
65
2
2. A L T O - F A L A N T E S
Caixa trapezoidal com duas vias, utilizando falantes de
15" além de driver de titânio, cobrindo toda a faixa de
áudio. Pode ser usada em ambientes tais como auditórios,
igrejas e residências. O uso de crossover ativo (eletrônico)
é recomendado para um melhor desempenho. No entanto,
crossovers passivos, de boa qualidade, também podem ser
utilizados com sucesso.
9
2
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-box
Modelo: VBT215A2
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 2/4

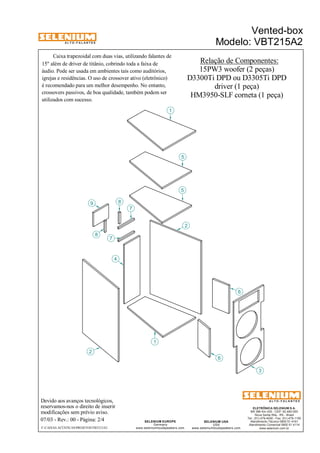

Relação de Componentes:
15PW3 woofer (2 peças)
D3300Ti DPD ou D3305Ti DPD
driver (1 peça)
F:CAIXAS ACÚSTICASPROJETOSVBT215A2
7
1
4
5
6
3
8
5
2
8
7
HM3950-SLF corneta (1 peça)
6
1
3. A L T O - F A L A N T E S

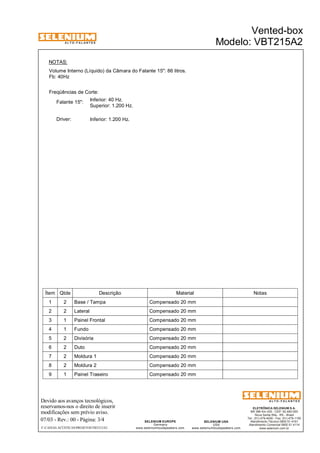

NOTAS:
Volume Interno (Líquido) da Câmara do Falante 15": 86 litros.
Fb: 40Hz
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 1.200 Hz.
Falante 15":
Driver:
Inferior: 1.200 Hz.
Ítem Qtde Descrição Material Notas
1 2 Base / Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Painel Frontal Compensado 20 mm
4 1 Fundo Compensado 20 mm
5 2 Divisória Compensado 20 mm
6 2 Duto Compensado 20 mm
7 2 Moldura 1 Compensado 20 mm
8 2 Moldura 2 Compensado 20 mm
9 1 Painel Traseiro Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 3/4
Vented-box
Modelo: VBT215A2
F:CAIXAS ACÚSTICASPROJETOSVBT215A2
4. A L T O - F A L A N T E S

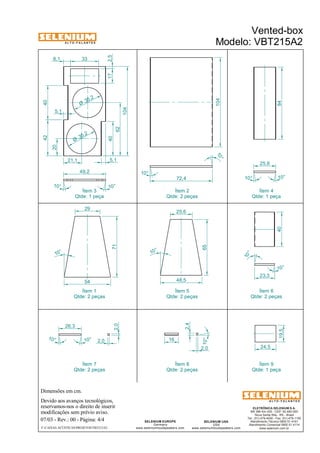

49,2
Qtde: 1 peça
Dimensões em cm.
Ítem 3
40
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
40 84
25,6
10° 10°
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
10 °
SELENIUM EUROPE
Germany
25,6
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 4/4
F:CAIXAS ACÚSTICASPROJETOSVBT215A2
Vented-box
Modelo: VBT215A2
Ítem 2
Qtde: 2 peças
Ítem 4
Qtde: 1 peça
Ítem 1
Qtde: 2 peças
Ítem 5
Qtde: 2 peças
Ítem 6
Qtde: 2 peças
Ítem 7
Qtde: 2 peças
Ítem 8
Qtde: 2 peças
Ítem 9
Qtde: 1 peça
10°
10 °
72,4
104
35 ,2 Ø
35 ,2 Ø
21,1
10° 10°
42 40
20
62
104
5,1
5,1
10 °
71
29
54 48,5
65
10 °
10°
23,3
24,5
19,5
26,3
10°
10° 2,0
2,0 16
10°
2,4
2,0
33
17
8,1
2,5
