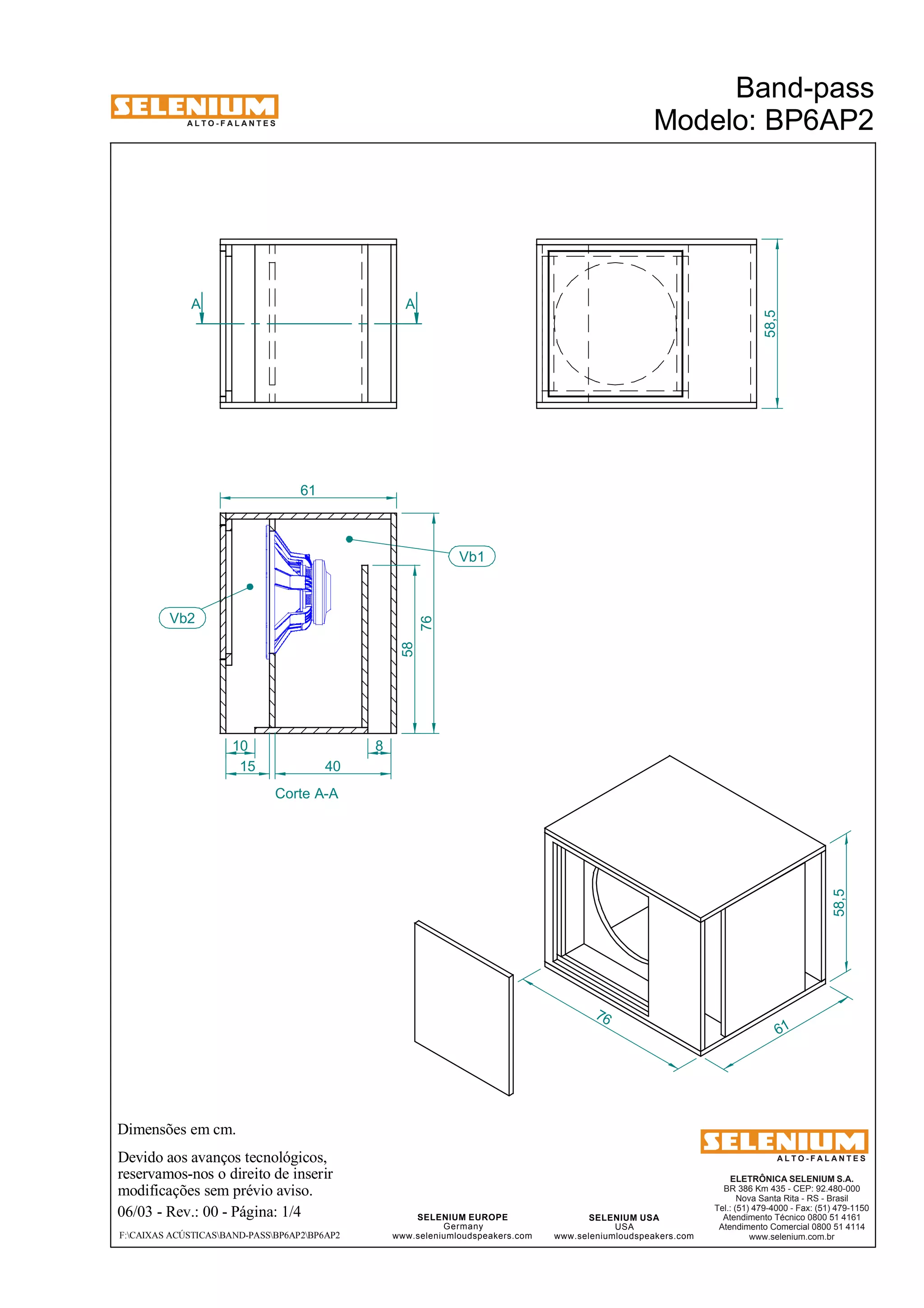

Band-pass
Modelo: BP6AP2
F:CAIXAS ACÚSTICASBAND-PASSBP6AP2BP6AP2
Vb1
A A
Corte A-A
58
76
58,5
15 40
8
61
10
58,5
61
76

2. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
06/03 - Rev.: 00 - Página: 2/4
Relação de Componentes:
18SW1P ou 18SW2P subwoofer (1 peça)
F:CAIXAS ACÚSTICASBAND-PASSBP6AP2BP6AP2
Band-pass
Modelo: BP6AP2
1
2
3
4
5
6
7
8
9
10
10
3
4

3. A L T O - F A L A N T E S
NOTAS:
Volume Interno (líquido) da Câmara 1 (Vb1) da Band-pass: 125 litros.
Fb1: 40 Hz
Volume Interno (líquido) da Câmara 2 (Vb2) da Band-pass: 50 litros.
Fb2: 85 Hz
