O documento descreve uma caixa acústica trapezoidal de três vias projetada para uso em sistemas de som profissional, contendo um woofer de 15", um mid-bass de 12" e um driver de titânio, com frequências de corte de 120Hz, 300Hz e 1.2kHz. O documento inclui detalhes técnicos, dimensões, componentes e notas sobre a caixa.

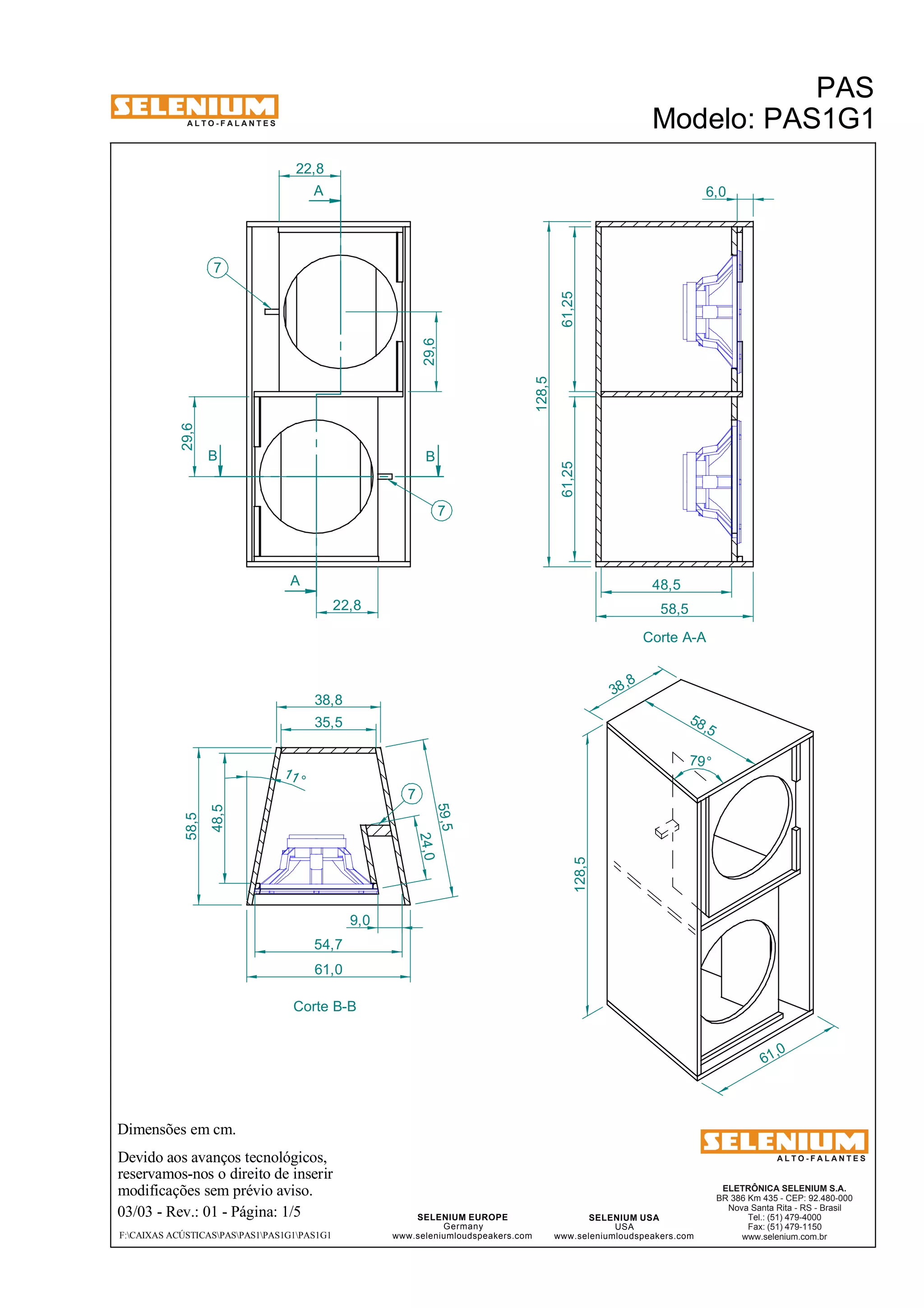

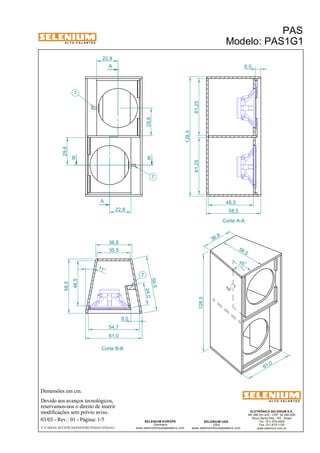

1. A L T O - F A L A N T E S
22,8
B B
Dimensões em cm.
A
A
38,8
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1G1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/5
F:CAIXAS ACÚSTICASPASPAS1PAS1G1PAS1G1
Corte A-A
Corte B-B
29,6
29,6
22,8
7
7
7
24,0
59,5
35,5
48,5
58,5
54,7
61,0
11 °
61,25 61,25
128,5
48,5
58,5
61,0
58 ,5
38 ,8
128,5
79°
9,0
6,0

2. A L T O - F A L A N T E S
Caixa de graves, trapezoidal, tipo bass-reflex, para
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1G1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/5
F:CAIXAS ACÚSTICASPASPAS1PAS1G1PAS1G1
Relação de Componentes:
18SW1P ou 18SW2P subwoofer ou
uso em sistemas de PA, utilizando dois falantes de 18".
WPU1805 ou WPU1807 woofer (2 peças)
3
2
6
1
1
4
4
2
5
8
8
9
7
9
7
9
9
5

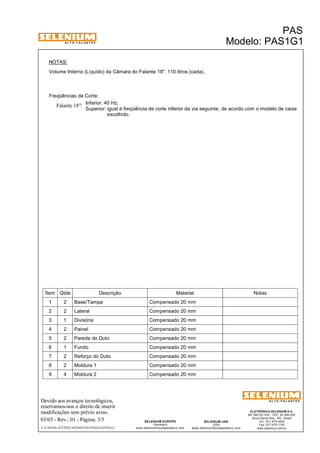

3. A L T O - F A L A N T E S
NOTAS:
Volume Interno (Líquido) da Câmara do Falante 18": 110 litros (cada).
Freqüências de Corte:
Inferior: 40 Hz.
Superior: igual à freqüência de corte inferior da via seguinte, de acordo com o modelo de caixa
Falante 18":
escolhido.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Divisória Compensado 20 mm
4 2 Painel Compensado 20 mm
5 2 Parede do Duto Compensado 20 mm
6 1 Fundo Compensado 20 mm
7 2 Reforço do Duto Compensado 20 mm
8 2 Moldura 1 Compensado 20 mm
9 4 Moldura 2 Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1G1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/5
F:CAIXAS ACÚSTICASPASPAS1PAS1G1PAS1G1

4. A L T O - F A L A N T E S
Dimensões em cm.
38,8 35,5
Ítem 4
Qtde: 2 peças
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
Ítem 1
Qtde: 2 peças
PAS
Modelo: PAS1G1
03/03 - Rev.: 01 - Página: 4/5
F:CAIXAS ACÚSTICASPASPAS1PAS1G1PAS1G1
55,4
Ítem 3
Qtde: 1 peça
Ítem 5
Qtde: 2 peças
79 °
79 °
61,0
79 °
79 °
58,5
52,5
61,3
22,8
29,6
45,7
11° 11°
61,3
11°
Ítem 9
Qtde: 2 peças
Ítem 7
Qtde: 2 peças
4,0
2,0
11 °
11°
9,8
18,5 2,0
2,0
11 °
22,4
42,2 Ø

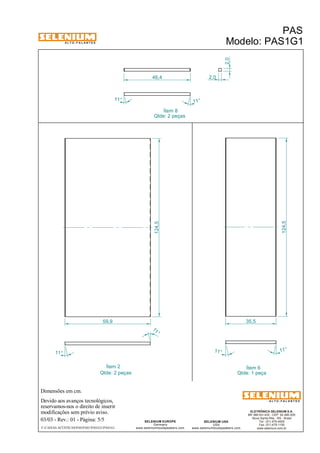

5. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1G1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
46,4
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 5/5
F:CAIXAS ACÚSTICASPASPAS1PAS1G1PAS1G1
Ítem 8
Ítem 2 Ítem 6
Qtde: 1 peça
Qtde: 2 peças
Qtde: 2 peças
2,0
2,0
11° 11 °
124,5
124,5
11 °
11 °
11°
11°
59,9 35,5

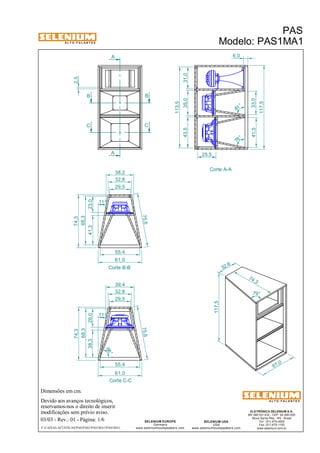

6. A L T O - F A L A N T E S
2,5
Dimensões em cm.
A
B B
35,0
A
Corte B-B Devido aos avanços tecnológicos,
38,2
32,8
39,4
32,8
29,5
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1MA1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/6
F:CAIXAS ACÚSTICASPASPAS1PAS1MA1PAS1MA1
Corte A-A
C C
Corte C-C
41,5 33,0
11°
75,6
23,0
41,3
68,3
74,3
29,5
55,4
61,0
68 °
75,6
11°
55,4
61,0
38,3 26,0
68,3
74,3
81 °
78 °
61 ,0
117,5
74,3
79°
32 ,8
117,5
6,0
43,5 31,0
113,5
25,5

7. A L T O - F A L A N T E S

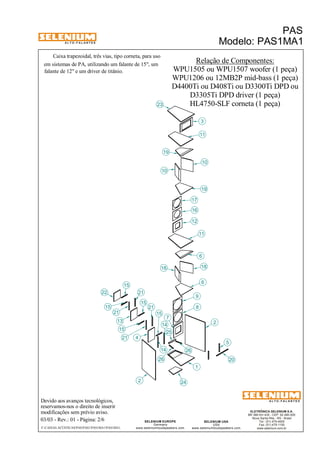

Caixa trapezoidal, três vias, tipo corneta, para uso
Devido aos avanços tecnológicos,
21
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1MA1
WPU1206 ou 12MB2P mid-bass (1 peça)
D3305Ti DPD driver (1 peça)
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
11
SELENIUM USA
USA
17
16
9
www.seleniumloudspeakers.com
10
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/6
F:CAIXAS ACÚSTICASPASPAS1PAS1MA1PAS1MA1
Relação de Componentes:
WPU1505 ou WPU1507 woofer (1 peça)
em sistemas de PA, utilizando um falante de 15", um
falante de 12" e um driver de titânio.
D4400Ti ou D408Ti ou D3300Ti DPD ou
22
13
2
15
6
7
8
10
12
18
19
1
23
26
24
3
5
20
21 4
14
25
19
11
18
6
2
26
21
15
15
15
15
21
14
HL4750-SLF corneta (1 peça)

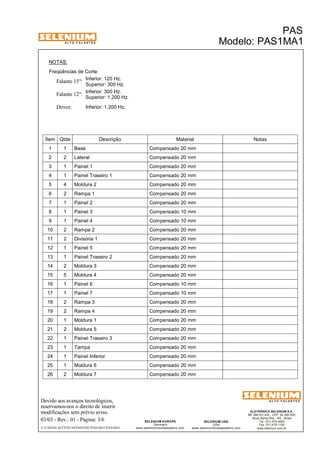

8. A L T O - F A L A N T E S
NOTAS:
Freqüências de Corte:
Inferior: 120 Hz.
Superior: 300 Hz. Falante 15":
Inferior: 300 Hz.
Falante 12":
Driver: Inferior: 1.200 Hz.
Superior: 1.200 Hz.
Ítem Qtde Descrição Material Notas
1 1 Base Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Painel 1 Compensado 20 mm
4 1 Painel Traseiro 1 Compensado 20 mm
5 4 Moldura 2 Compensado 20 mm
6 2 Rampa 1 Compensado 20 mm
7 1 Painel 2 Compensado 20 mm
8 1 Painel 3 Compensado 10 mm
9 1 Painel 4 Compensado 10 mm
10 2 Rampa 2 Compensado 20 mm
11 2 Divisória 1 Compensado 20 mm
12 1 Painel 5 Compensado 20 mm
13 1 Painel Traseiro 2 Compensado 20 mm
14 2 Moldura 3 Compensado 20 mm
15 5 Moldura 4 Compensado 20 mm
16 1 Painel 6 Compensado 10 mm
17 1 Painel 7 Compensado 10 mm
18 2 Rampa 3 Compensado 20 mm
19 2 Rampa 4 Compensado 20 mm
20 1 Moldura 1 Compensado 20 mm
21 2 Moldura 5 Compensado 20 mm
22 1 Painel Traseiro 3 Compensado 20 mm
23 1 Tampa Compensado 20 mm
24 1 Painel Inferior Compensado 20 mm
25 1 Moldura 6 Compensado 20 mm
26 2 Moldura 7 Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1MA1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/6
F:CAIXAS ACÚSTICASPASPAS1PAS1MA1PAS1MA1

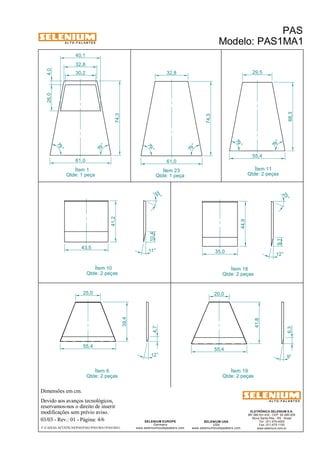

9. A L T O - F A L A N T E S
40,1
32,8
Dimensões em cm.
Ítem 10
Qtde: 2 peças
25,0 20,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
29,5
23 °
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
22 °
10,4
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
Ítem 1
Qtde: 1 peça
PAS
Modelo: PAS1MA1
03/03 - Rev.: 01 - Página: 4/6
F:CAIXAS ACÚSTICASPASPAS1PAS1MA1PAS1MA1
Ítem 11
Qtde: 2 peças
Ítem 18
Qtde: 2 peças
61,0
79 °
79 °
74,3
55,4
79 °
79 °
68,3
43,5
11°
41,2
44,9
9,1
12°
35,0
12 °
55,4
55,4
9°
4,7
6,3
39,4
41,8
Ítem 19
Qtde: 2 peças
Ítem 6
Qtde: 2 peças
30,2
26,0 4,0
32,8
61,0
74,3
79 °
79 °
Ítem 23
Qtde: 1 peça

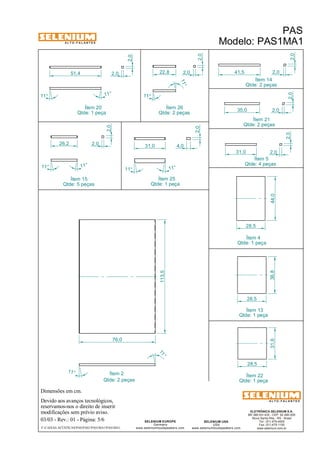

10. A L T O - F A L A N T E S
Dimensões em cm.
2,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
PAS
Modelo: PAS1MA1
Qtde: 2 peças
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
113,5
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 5/6
F:CAIXAS ACÚSTICASPASPAS1PAS1MA1PAS1MA1
Ítem 14
Ítem 2
Ítem 13
Qtde: 1 peça
Qtde: 2 peças
Ítem 5
Qtde: 4 peças
Ítem 4
Qtde: 1 peça
Ítem 15
Qtde: 5 peças
41,5 2,0
2,0
31,0 2,0
2,0
44,0
28,5
36,8
28,5
11°
11 °
76,0
31,6
28,5
Ítem 22
Qtde: 1 peça
11 ° 11°
2,0
51,4
Ítem 20
Qtde: 1 peça 35,0 2,0
2,0
Ítem 21
Qtde: 2 peças
26,2 2,0
2,0
11° 11°
11 °
11°
2,0
22,8 2,0
Ítem 26
Qtde: 2 peças
Ítem 25
Qtde: 1 peça
2,0
31,0 4,0
11° 11°

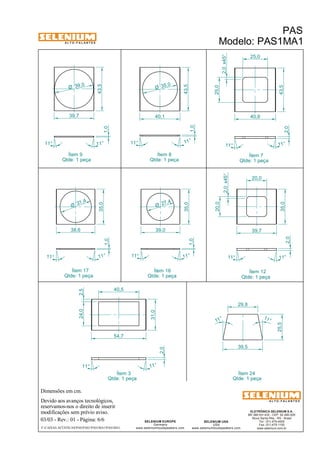

11. A L T O - F A L A N T E S
31 ,4 Ø
2,5
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
25,0
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
2,0 x45°
25,0
SELENIUM USA
USA
29,8
www.seleniumloudspeakers.com
27 ,4 Ø
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 6/6
F:CAIXAS ACÚSTICASPASPAS1PAS1MA1PAS1MA1
PAS
Modelo: PAS1MA1
Ítem 8
Qtde: 1 peça
Ítem 9
Qtde: 1 peça
Ítem 7
Qtde: 1 peça
Ítem 3
Qtde: 1 peça
31,0
2,0
24,0
40,5
1,0
11 °
11°
54,7
35,0 Ø
39,0 Ø
43,5
43,5
43,5
11°
11°
11° 11°
11° 11°
1,0
2,0
39,7 40,1 40,9
35,0
35,0
35,0
38,6 39,0
11° 11°
11° 11° 11° 11°
39,7 2,0 x45°
20,0
20,0
2,0
1,0
1,0
Ítem 17
Qtde: 1 peça
Ítem 16
Qtde: 1 peça
Ítem 12
Qtde: 1 peça
39,5
11 °
11 °
25,5
Ítem 24
Qtde: 1 peça
