O documento descreve uma caixa de som modelo D1505C1 projetada para discotecas, com detalhes técnicos sobre suas dimensões, componentes, especificações e materiais de construção.

1. A L T O - F A L A N T E S

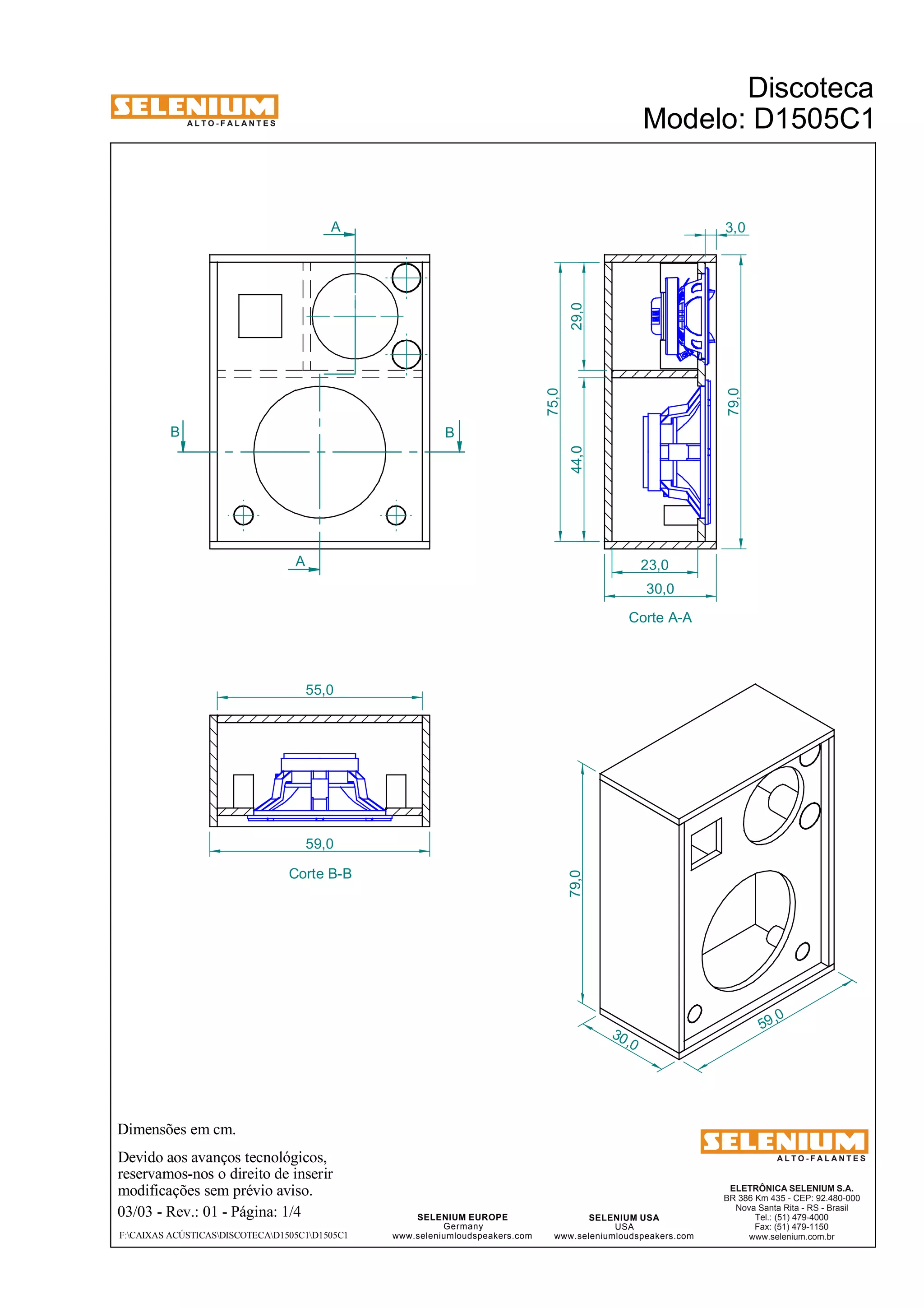

Dimensões em cm.
A
Devido aos avanços tecnológicos,
A
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Discoteca
Modelo: D1505C1
3,0
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/4
F:CAIXAS ACÚSTICASDISCOTECAD1505C1D1505C1
59 ,0
30,0
79,0
B B
Corte A-A
Corte B-B
44,0 29,0
75,0
79,0
23,0
30,0
55,0
59,0

2. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Discoteca
Modelo: D1505C1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4
F:CAIXAS ACÚSTICASDISCOTECAD1505C1D1505C1

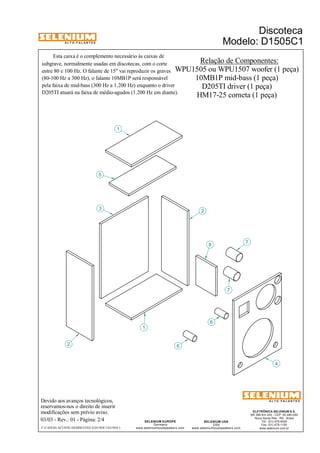

Relação de Componentes:
WPU1505 ou WPU1507 woofer (1 peça)
10MB1P mid-bass (1 peça)
D205TI driver (1 peça)
HM17-25 corneta (1 peça)
Esta caixa é o complemento necessário às caixas de
subgrave, normalmente usadas em discotecas, com o corte
entre 80 e 100 Hz. O falante de 15" vai reproduzir os graves
(80-100 Hz a 300 Hz), o falante 10MB1P será responsável
pela faixa de mid-bass (300 Hz a 1.200 Hz) enquanto o driver
D205TI atuará na faixa de médio-agudos (1.200 Hz em diante).
2
3
1
5
6
8 7
4
6
7
1
2

3. A L T O - F A L A N T E S

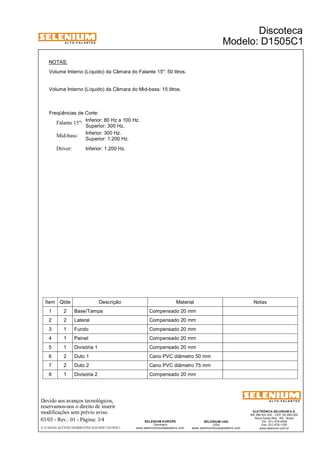

NOTAS:
Volume Interno (Líquido) da Câmara do Falante 15": 50 litros.
Volume Interno (Líquido) da Câmara do Mid-bass: 15 litros.
Freqüências de Corte:
Inferior: 80 Hz a 100 Hz.
Superior: 300 Hz.
Falante 15":
Inferior: 300 Hz.
Superior: 1.200 Hz. Mid-bass:
Driver: Inferior: 1.200 Hz.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/4
F:CAIXAS ACÚSTICASDISCOTECAD1505C1D1505C1
Discoteca
Modelo: D1505C1
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Fundo Compensado 20 mm
4 1 Painel Compensado 20 mm
5 1 Divisória 1 Compensado 20 mm
6 2 Duto 1 Cano PVC diâmetro 50 mm
7 2 Duto 2 Cano PVC diâmetro 75 mm
8 1 Divisória 2 Compensado 20 mm

4. A L T O - F A L A N T E S
5,8 11,5
Dimensões em cm.
Ítem 1
Qtde: 2 peças
18,0
23,0 Ø
Ítem 4 Ítem 5
Qtde: 1 peça
Ítem 3
Ítem 2
Qtde: 2 peças
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
12,0
Qtde: 2 peças
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
Ítem 7
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/4
F:CAIXAS ACÚSTICASDISCOTECAD1505C1D1505C1
Qtde: 1 peça
Qtde: 1 peça
Discoteca
Modelo: D1505C1
23,0 55,0 30,0
59,0
75,0
30,0 55,0
75,0
11,0
5 Ø
Ítem 6
Qtde: 2 peças
35,5 Ø
55,0
75,0
7, 5 Ø
7,0
7,0 7,0
24,0
7,0
27,5
5,0 2xØ
11,5 8,8
14,5
20,6
4,2
7, 5 2xØ
4,2
Ítem 8
Qtde: 1 peça
23,0
29,0
