Este documento fornece especificações e detalhes de projeto para um alto-falante de discoteca modelo D1505A1 fabricado pela Selenium. O alto-falante utiliza um woofer de 15 polegadas para graves entre 80-300Hz, um mid-bass de 10 polegadas para médios entre 300-1200Hz e um driver para agudos acima de 1200Hz. Desenhos e dimensões são fornecidos para as peças e componentes do alto-falante.

1. A L T O - F A L A N T E S
Dimensões em cm.
A
A
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Discoteca
Modelo: D1505A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/4
F:CAIXAS ACÚSTICASDISCOTECAD1505A1D1505A1

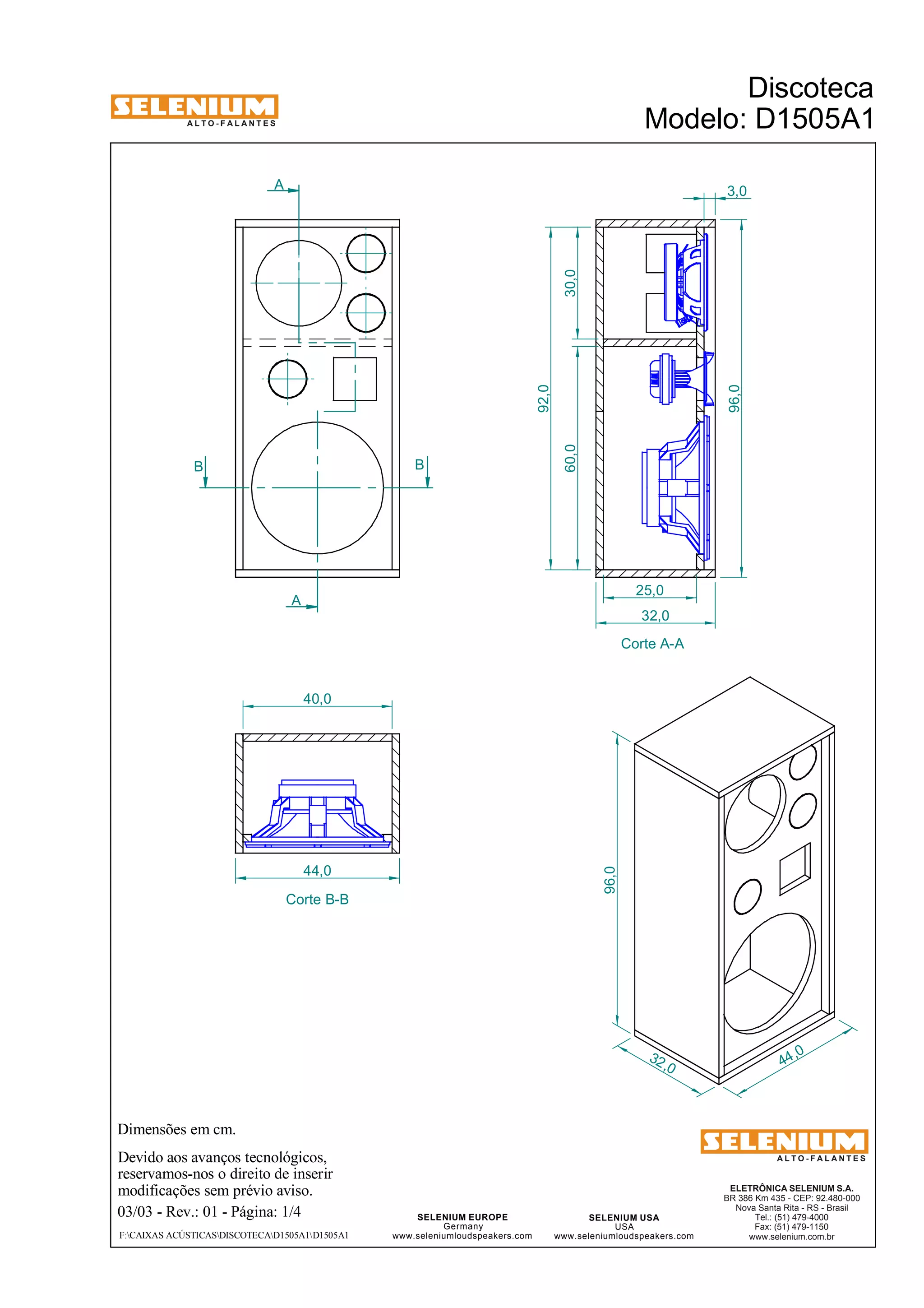

Corte A-A
44 ,0
32,0
96,0
B B
Corte B-B
60,0 30,0
92,0
96,0
25,0
3,0
32,0
40,0
44,0

2. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Discoteca
Modelo: D1505A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4
F:CAIXAS ACÚSTICASDISCOTECAD1505A1D1505A1
Lista de Componentes:
WPU1505 o WPU1507 woofer (1 peça)
3
2
5
6
7
7
2
1
10MB1P mid-bass (1 peça)
D205TI driver (1 peça)
HM17-25 corneta (1 peça)
Esta caixa é o complemento necessário às caixas de
subgrave, normalmente usadas em discotecas, com o corte
entre 80 e 100 Hz. O falante de 15" vai reproduzir os graves
(80-100 Hz a 300 Hz), o falante 10MB1P será responsável
pela faixa de mid-bass (300 Hz a 1.200 Hz) enquanto o driver
D205TI atuará na faixa de médio-agudos (1.200 Hz em diante).
1
4

3. A L T O - F A L A N T E S
Freqüências de Corte:
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/4
F:CAIXAS ACÚSTICASDISCOTECAD1505A1D1505A1
Discoteca
Modelo: D1505A1

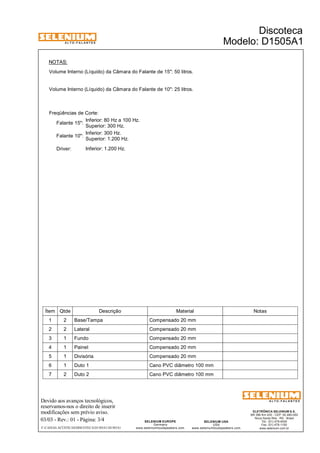

Volume Interno (Líquido) da Câmara do Falante de 15": 50 litros.
Volume Interno (Líquido) da Câmara do Falante de 10": 25 litros.
Inferior: 80 Hz a 100 Hz.
Superior: 300 Hz.
NOTAS:
Falante 15":
Inferior: 300 Hz.
Falante 10": Superior: 1.200 Hz.
Driver: Inferior: 1.200 Hz.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Fundo Compensado 20 mm
4 1 Painel Compensado 20 mm
5 1 Divisória Compensado 20 mm
6 1 Duto 1 Cano PVC diâmetro 100 mm
7 2 Duto 2 Cano PVC diâmetro 100 mm

4. A L T O - F A L A N T E S

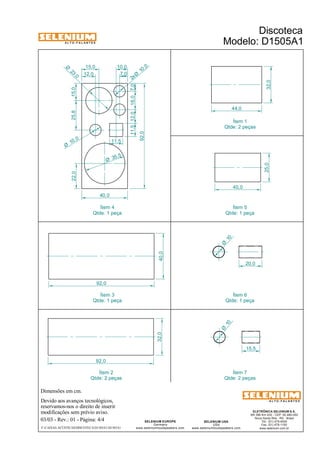

Dimensões em cm.
15,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/4
10,0
F:CAIXAS ACÚSTICASDISCOTECAD1505A1D1505A1
Discoteca
Modelo: D1505A1
25,0 40,0 32,0
44,0
92,0
32,0 40,0
92,0
20,0
15,5
10 Ø
10 Ø
Ítem 1
Qtde: 2 peças
22,0 25,8 15,0
11,5 12,0 16,0 7,0
11,5
35 ,5 Ø
23 ,0 Ø
10 ,0 2x Ø
10 ,0 Ø
40,0
92,0
12,0
7,0
Ítem 5
Qtde: 1 peça
Ítem 4
Qtde: 1 peça
Ítem 3
Qtde: 1 peça
Ítem 6
Qtde: 1 peça
Ítem 7
Qtde: 2 peças
Ítem 2
Qtde: 2 peças
