Este documento fornece especificações e detalhes de construção para um alto-falante trapezoidal de duas vias chamado VBT115A2. Ele contém um woofer de 15 polegadas e um driver de titânio para cobrir toda a faixa de áudio. As dimensões, materiais, componentes e frequências de corte são listados.

1. A L T O - F A L A N T E S
B B
Dimensões em cm.
A
34,5
31,1
44,5
50
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-box
Modelo: VBT115A2
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 1/4
F:CAIXAS ACÚSTICASPROJETOSVBT115A2

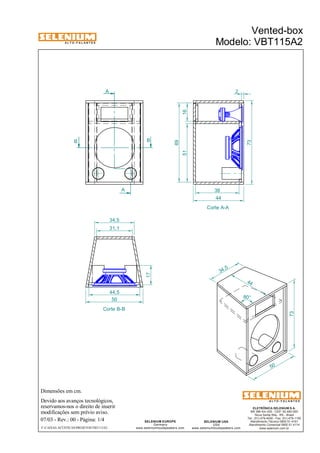

A
Corte A-A
50
44
73
80°
51 16
69
73
44
34 ,5
Corte B-B
17
38
2

2. A L T O - F A L A N T E S

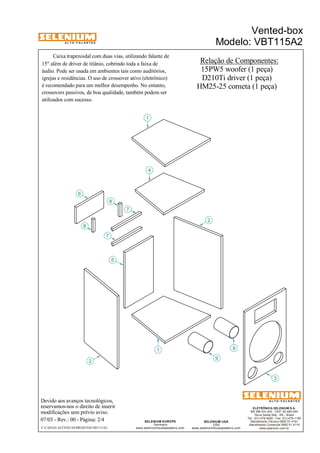

Caixa trapezoidal com duas vias, utilizando falante de
15" além de driver de titânio, cobrindo toda a faixa de
áudio. Pode ser usada em ambientes tais como auditórios,
igrejas e residências. O uso de crossover ativo (eletrônico)
é recomendado para um melhor desempenho. No entanto,
crossovers passivos, de boa qualidade, também podem ser
utilizados com sucesso.
6
2
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-box
Modelo: VBT115A2
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
2
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 2/4
Relação de Componentes:
15PW5 woofer (1 peça)
D210Ti driver (1 peça)
HM25-25 corneta (1 peça)
F:CAIXAS ACÚSTICASPROJETOSVBT115A2
5
7
1
4
9
3
8
1 9
8
7

3. A L T O - F A L A N T E S

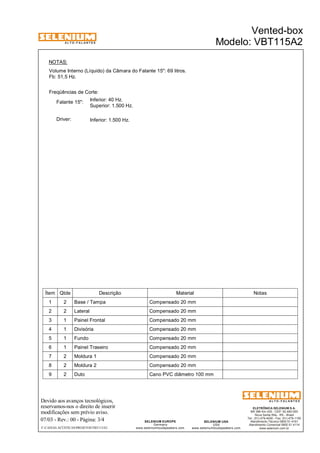

NOTAS:
Volume Interno (Líquido) da Câmara do Falante 15": 69 litros.
Fb: 51,5 Hz.
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 1.500 Hz.
Falante 15":
Driver: Inferior: 1.500 Hz.
Ítem Qtde Descrição Material Notas
1 2 Base / Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Painel Frontal Compensado 20 mm
4 1 Divisória Compensado 20 mm
5 1 Fundo Compensado 20 mm
6 1 Painel Traseiro Compensado 20 mm
7 2 Moldura 1 Compensado 20 mm
8 2 Moldura 2 Compensado 20 mm
9 2 Duto Cano PVC diâmetro 100 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 3/4
Vented-box
Modelo: VBT115A2
F:CAIXAS ACÚSTICASPROJETOSVBT115A2

4. A L T O - F A L A N T E S

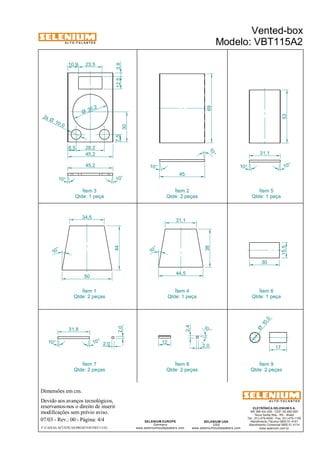

35 ,2 Ø
8,5 28,2
45,2
45,2
Qtde: 1 peça
10 ,0 2x Ø
Dimensões em cm.
Ítem 3
Devido aos avanços tecnológicos,
7,5
reservamos-nos o direito de inserir
modificações sem prévio aviso.
31,1
53
10 ,0 Ø
17
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
31,1
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
07/03 - Rev.: 00 - Página: 4/4
F:CAIXAS ACÚSTICASPROJETOSVBT115A2
Vented-box
Modelo: VBT115A2
30
15,5
10 °
10°
45
69
30
10° 10°
31,8
10°
10°
2,0
2,0
10 °
2,4
2,0
12
10° 10°
50
44,5
34,5
10 °
10 °
38
44
Ítem 2
Qtde: 2 peças
Ítem 5
Qtde: 1 peça
Ítem 1
Qtde: 2 peças
Ítem 4
Qtde: 1 peça
Ítem 6
Qtde: 1 peça
Ítem 7
Qtde: 2 peças
Ítem 8
Qtde: 2 peças
Ítem 9
Qtde: 2 peças
10,9 23,5
12,5 3,8
