O documento fornece especificações e desenhos de uma caixa acústica do tipo passa-faixa modelo BP1205-B1 fabricada pela Selenium para aplicações em sistemas de som de médios e grandes ambientes, listando suas dimensões, componentes, potência e impedância nominal.

1. ALTO-FALANTES
58.0
8.0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES
A
A
SECTION A-A
Band-pass
Modelo: BP1205-B1
85.0 50.0
85.0
B B
SECTION B-B
41.5
19.7
21.75
85.0
50.0
85.0
2.0
14.0 67.0 2.0

2. ALTO-FALANTES
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Band-pass
Modelo: BP1205-B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES

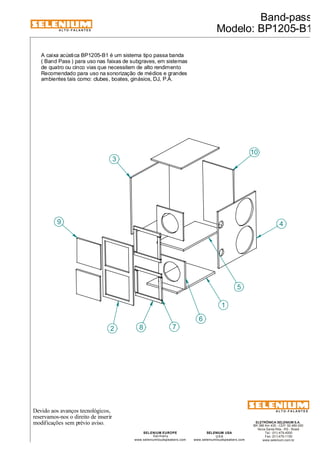

A caixa acústica BP1205-B1 é um sistema tipo passa banda
( Band Pass ) para uso nas faixas de subgraves, em sistemas
de quatro ou cinco vias que necessitem de alto rendimento
Recomendado para uso na sonorização de médios e grandes
ambientes tais como: clubes, boates, ginásios, DJ, P.A.
1
3
2
10
8 7
6
9
5
4

3. ALTO-FALANTES
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Band-pass
Modelo: BP1205-B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES

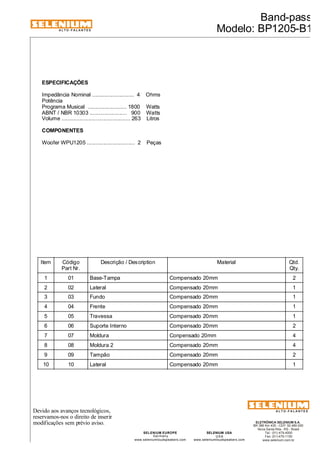

ESPECIFICAÇÕES
Impedância Nominal ............................ 4 Ohms
Potência
Programa Musical .......................... 1800 Watts
ABNT / NBR 10303 ......................... 900 Watts
Volume .............................................. 263 Litros
COMPONENTES
Woofer WPU1205 ................................ 2 Peças
Item Código
Part Nr.
Descrição / Description Material Qtd.
Qty.
1 01 Base-Tampa Compensado 20mm 2
2 02 Lateral Compensado 20mm 1
3 03 Fundo Compensado 20mm 1
4 04 Frente Compensado 20mm 1
5 05 Travessa Compensado 20mm 1
6 06 Suporte Interno Compensado 20mm 2
7 07 Moldura Conpensado 20mm 4
8 08 Moldura 2 Compensado 20mm 4
9 09 Tampão Compensado 20mm 2
10 10 Lateral Compensado 20mm 1

4. ALTO-FALANTES
50.0
81.0
Qtde: 1 peça
Devido aos avanços tecnológicos,
Ítem 2
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Modelo: BP1205-B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
Ítem 3
Qtde: 2 peças
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
ALTO-FALANTES
Dimensões em cm.
Espessura : compensado 20mm
Band-pass
Ítem 1
Qtde: 2 peças
50.0
85.0
4.0
35.5
39.5
4.0
45.5
35.5
43.5
81.0
81.0
81.0
43.5
39.5
21.8
19.7
81.0
81.0
31.5
2.0
43.5
2.0
4.0
4.0
Ítem 4
Qtde: 1 peça
Ítem 6
Qtde: 2 peças
Ítem 7
Qtde: 4 peças
Ítem 8
Qtde: 4 peças
35.1
39.1
Ítem 5
Qtde: 1 peça
50.0
85.0
Ítem 9
Qtde: 2 peças
Ítem 10
Qtde: 2 peças
6.0 50.0
40.5 20.2
O 10.0 O 38.0 O 28.0
