Como Calcular o Consumo em KVA ,WATTS e AMPERES Magrão
Como Calcular o
Consumo em
KVA - Watts - Ampéres

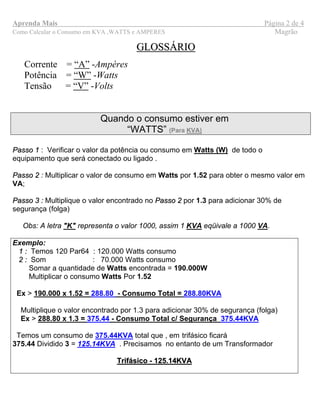

2. Aprenda Mais Página 2 de 4
Como Calcular o Consumo em KVA ,WATTS e AMPERES Magrão
GLOSSÁRIOGLOSSÁRIO
Corrente = “A” -Ampéres
Potência = “W” -Watts
Tensão = “V” -Volts
Quando o consumo estiver em
“WATTS” (Para KVA)
PPaassssoo 11 : Verificar o valor da potência ou consumo em Watts (W) de todo o
equipamento que será conectado ou ligado .
PPaassssoo 22 : Multiplicar o valor de consumo em Watts por 1.52 para obter o mesmo valor em
VA;
PPaassssoo 33 :: Multiplique o valor encontrado no PPaassssoo 22 por 1.3 para adicionar 30% de
segurança (folga)
Obs: A letra "K" representa o valor 1000, assim 1 KVA eqüivale a 1000 VA.
Exemplo:
11 :: Temos 120 Par64 : 120.000 Watts consumo
22 :: Som : 70.000 Watts consumo
Somar a quantidade de Watts encontrada = 190.000W
Multiplicar o consumo Watts Por 1.52
Ex > 190.000 x 1.52 = 288.80 - Consumo Total = 288.80KVA
Multiplique o valor encontrado por 1.3 para adicionar 30% de segurança (folga)
Ex > 288.80 x 1.3 = 375.44 - Consumo Total c/ Segurança 375.44KVA
Temos um consumo de 375.44KVA total que , em trifásico ficará
375.44 Dividido 3 = 125.14KVA . Precisamos no entanto de um Transformador
Trifásico - 125.14KVATrifásico - 125.14KVA

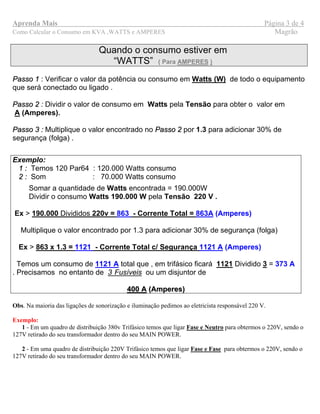

3. Aprenda Mais Página 3 de 4
Como Calcular o Consumo em KVA ,WATTS e AMPERES Magrão
Quando o consumo estiver em
“WATTS” ( Para AMPERES )
PPaassssoo 11 : Verificar o valor da potência ou consumo em Watts (W) de todo o equipamento
que será conectado ou ligado .
PPaassssoo 22 : Dividir o valor de consumo em Watts pela Tensão para obter o valor em
A (Amperes).
PPaassssoo 33 :: Multiplique o valor encontrado no PPaassssoo 22 por 1.3 para adicionar 30% de
segurança (folga) .
Exemplo:
11 :: Temos 120 Par64 : 120.000 Watts consumo
22 :: Som : 70.000 Watts consumo
Somar a quantidade de Watts encontrada = 190.000W
Dividir o consumo Watts 190.000 W pela Tensão 220 V .
Ex > 190.000 Divididos 220v = 863 - Corrente Total = 863A (Amperes)
Multiplique o valor encontrado por 1.3 para adicionar 30% de segurança (folga)
Ex > 863 x 1.3 = 1121 - Corrente Total c/ Segurança 1121 A (Amperes)
Temos um consumo de 1121 A total que , em trifásico ficará 1121 Dividido 3 = 373 A
. Precisamos no entanto de 3 Fusíveis ou um disjuntor de
400 A400 A ((AAmmppeerreess))
Obs. Na maioria das ligações de sonorização e iluminação pedimos ao eletricista responsável 220 V.
Exemplo:
1 - Em um quadro de distribuição 380v Trifásico temos que ligar Fase e Neutro para obtermos o 220V, sendo o
127V retirado do seu transformador dentro do seu MAIN POWER.
2 - Em uma quadro de distribuição 220V Trifásico temos que ligar Fase e Fase para obtermos o 220V, sendo o
127V retirado do seu transformador dentro do seu MAIN POWER.

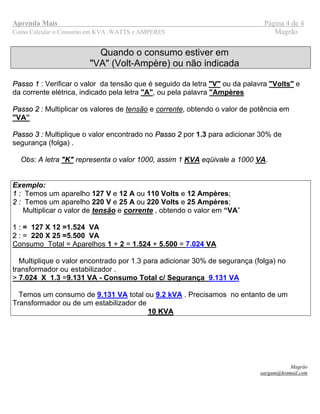

4. Aprenda Mais Página 4 de 4
Como Calcular o Consumo em KVA ,WATTS e AMPERES Magrão
Quando o consumo estiver em
"VA" (Volt-Ampère) ou não indicada
PPaassssoo 11 : Verificar o valor da tensão que é seguido da letra "V" ou da palavra "Volts" e
da corrente elétrica, indicado pela letra "A", ou pela palavra "Ampères
PPaassssoo 22 : Multiplicar os valores de tensão e corrente, obtendo o valor de potência em
"VA”
PPaassssoo 33 :: Multiplique o valor encontrado no PPaassssoo 22 por 1.3 para adicionar 30% de
segurança (folga) .
Obs: A letra "K" representa o valor 1000, assim 1 KVA eqüivale a 1000 VA.
Exemplo:
11 :: Temos um aparelho 127 V e 12 A ou 110 Volts e 12 Ampères;
22 :: Temos um aparelho 220 V e 25 A ou 220 Volts e 25 Ampères;
Multiplicar o valor de tensão e corrente , obtendo o valor em “VA”
11 :: = 127 X 12 =1.524 VA
22 :: = 220 X 25 =5.500 VA
Consumo Total = Aparelhos 1 + 2 = 1.524 + 5.500 = 7.024 VA
Multiplique o valor encontrado por 1.3 para adicionar 30% de segurança (folga) no
transformador ou estabilizador .
> 7.024 X 1.3 =9.131 VA - Consumo Total c/ Segurança 9.131 VA
Temos um consumo de 9.131 VA total ou 9.2 kVA . Precisamos no entanto de um
Transformador ou de um estabilizador de
10 KVA10 KVA
Magrão
