O documento descreve um alto-falante vented-box modelo VB10MB-A1 fabricado pela Selenium, incluindo suas dimensões, componentes, volume interno, frequências de corte e esquema de ligação.

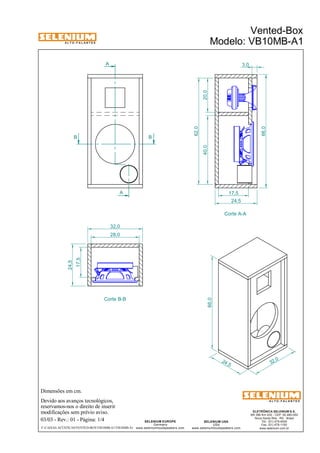

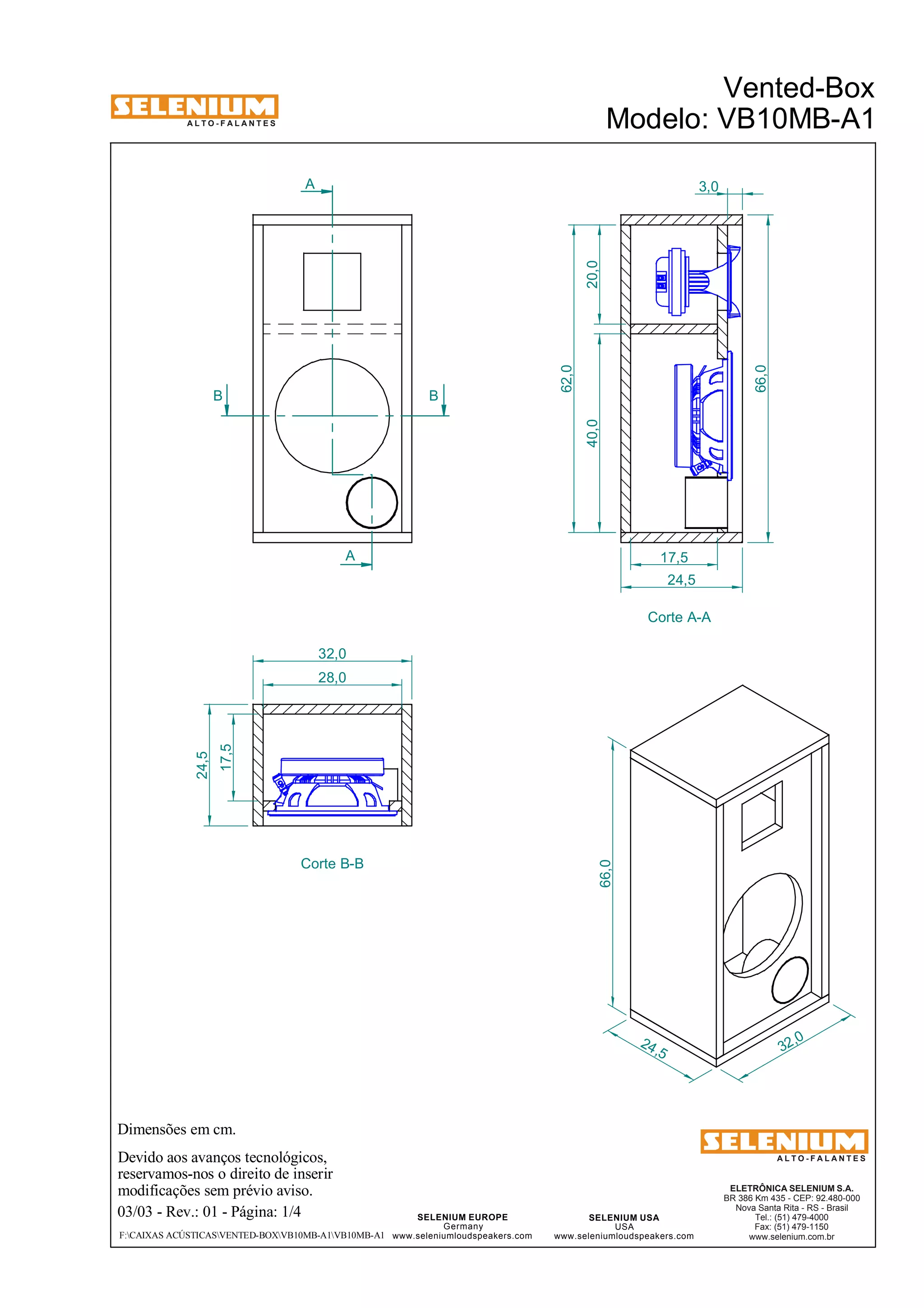

1. A L T O - F A L A N T E S
B B
Dimensões em cm.
A
32,0
Corte B-B
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
17,5
24,5
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/4
Vented-Box
Modelo: VB10MB-A1
A
F:CAIXAS ACÚSTICASVENTED-BOXVB10MB-A1VB10MB-A1
Corte A-A
40,0 20,0
62,0
66,0
32 ,0
66,0
24 ,5
28,0
17,5
24,5
3,0

2. A L T O - F A L A N T E S
Esta caixa pode ser utilizada sozinha, ou acompanhada
por um subwoofer, para reforçar as freqüências abaixo de 80
Hz. O falante 10MB1P vai responder de 80 Hz até 1.200 Hz.
2
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-Box
Modelo: VB10MB-A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4
Relação de Componentes:
10MB1P mid-bass (1 peça)
D205TI driver (1 peça)
HM17-25 corneta (1 peça)
HP2B8 crossover (1 peça)
F:CAIXAS ACÚSTICASVENTED-BOXVB10MB-A1VB10MB-A1
1
6
5
4
3
2
1

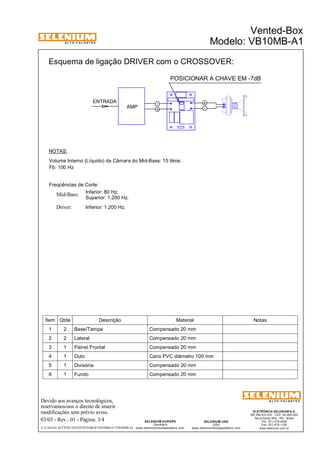

3. A L T O - F A L A N T E S
Esquema de ligação DRIVER com o CROSSOVER:
POSICIONAR A CHAVE EM -7dB
Volume Interno (Líquido) da Câmara do Mid-Bass: 15 litros.
Fb: 100 Hz
Freqüências de Corte:
Inferior: 80 Hz.
Superior: 1.200 Hz. Mid-Bass:
Driver: Inferior: 1.200 Hz.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 20 mm
2 2 Lateral Compensado 20 mm
3 1 Painel Frontal Compensado 20 mm
4 1 Duto Cano PVC diâmetro 100 mm
5 1 Divisória Compensado 20 mm
6 1 Fundo Compensado 20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Vented-Box
Modelo: VB10MB-A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/4
-
+ - +
AMP
ENTRADA
NOTAS:
F:CAIXAS ACÚSTICASVENTED-BOXVB10MB-A1VB10MB-A1

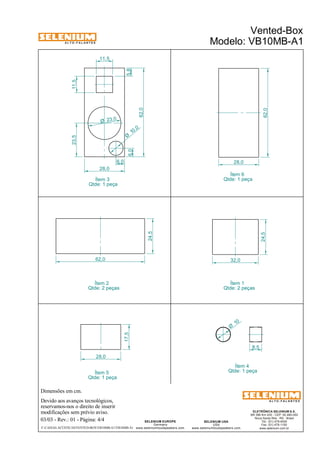

4. A L T O - F A L A N T E S
23,5
Dimensões em cm.
11,5
28,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
8,5
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
10 Ø
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/4
Vented-Box
Modelo: VB10MB-A1
Ítem 3
6,0
Qtde: 1 peça
Ítem 4
Qtde: 1 peça
6,0
F:CAIXAS ACÚSTICASVENTED-BOXVB10MB-A1VB10MB-A1
62,0
11,5
5,8
62,0
28,0
23,0 Ø
10 ,0 Ø
32,0
24,5
62,0
24,5
28,0
17,5
Ítem 6
Qtde: 1 peça
Ítem 1
Qtde: 2 peças
Ítem 2
Qtde: 2 peças
Ítem 5
Qtde: 1 peça
