O documento fornece instruções e especificações para a montagem de caixas acústicas para trio elétrico, incluindo dimensões, componentes e modelos de caixas para laterais, frente e fundo. É fornecida uma lista detalhada de itens necessários com suas quantidades e materiais.

1. A L T O - F A L A N T E S
Sugestão de montagem das caixas das laterais do
Esta configuração pode ser usada como PA
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/2
F:CAIXAS ACÚSTICASTRIO ELÉTRICOTRIO ELÉTRICOESPAN
Laterais
Trio Elétrico
Laterais
1 2
Sugestão de Empilhamento:
trio, para ótimo resultado no empilhamento.
convencional, com excelente desempenho.
Ítem Modelo Notas
1 HB1205A3
2 HB1502B1

2. A L T O - F A L A N T E S
Sugestão de montagem das caixas para frente e fundo
3
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Frente e Fundo
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/2
F:CAIXAS ACÚSTICASTRIO ELÉTRICOTRIO ELÉTRICOESPAN

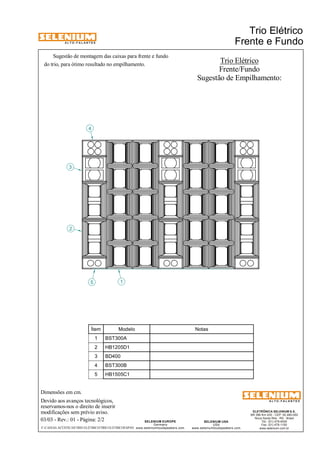

Trio Elétrico
Frente/Fundo
1
2
4
5
Sugestão de Empilhamento:
do trio, para ótimo resultado no empilhamento.
Dimensões em cm.
Ítem Modelo Notas
1 BST300A
2 HB1205D1
3 BD400
4 BST300B
5 HB1505C1

3. A L T O - F A L A N T E S
A A
Dimensões em cm.
B
B

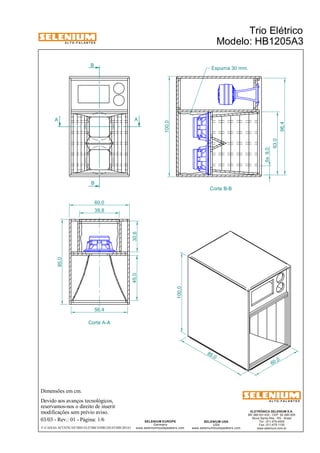

Corte A-A
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1205A3
Espuma 30 mm.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205A3HB1205A3
Corte B-B
100,0
85 ,0
100,0
96,4
63,0
6x 9,0
85,0
60,0
39,8
45,0 30,6
56,4
60,0

4. A L T O - F A L A N T E S

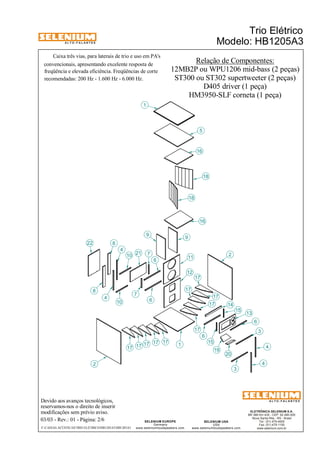

Caixa três vias, para laterais de trio e uso em PA's
22
2
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1205A3
Relação de Componentes:
12MB2P ou WPU1206 mid-bass (2 peças)
ST300 ou ST302 supertweeter (2 peças)
D405 driver (1 peça)
HM3950-SLF corneta (1 peça)
3
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
17
17
6
SELENIUM USA
USA
17
17
www.seleniumloudspeakers.com
17 17 17 1
SELENIUM EUROPE
Germany
21
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/6
10
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205A3HB1205A3
17
6
1
5
9
11
12
16
18
14
13
19
3
4
8
7
18
16
9
8
10 2
17
17 4
20
4
4
7
6
6
15
15
convencionais, apresentando excelente resposta de
freqüência e elevada eficiência. Freqüências de corte
recomendadas: 200 Hz - 1.600 Hz - 6.000 Hz.

5. A L T O - F A L A N T E S
NOTAS:
Freqüências de Corte:
Inferior: 200 Hz.
Superior: 1.600 Hz.
Falante 12":
Inferior: 1.600 Hz.
Superior: 6.000 Hz. Driver:
Supertweeter: Inferior: 6.000 Hz.
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 18 mm
2 2 Lateral Compensado 18 mm
3 2 Moldura Frontal Horizontal Madeira 18x20 mm
4 4 Moldura Vertical Madeira 20x20 mm
5 1 Divisória Compensado 18 mm
6 4 Moldura Horizontal Madeira 20x20 mm
7 2 Moldura Traseira Vertical Madeira 20x20 mm
8 2 Fundo Compensado 18 mm
9 2 Divisória Lateral Compensado 18 mm
10 2 Moldura Traseira Horizontal Madeira 20x20 mm
11 1 Painel Interno Redondo Compensado 18 mm
12 1 Painel Interno Quadrado Compensado 18 mm
13 1 Painel Frontal Compensado 18 mm
14 1 Moldura Interna Horizontal Compensado 18 mm
15 2 Moldura Frontal Vertical Madeira 20x20 mm
16 2 Rampa Compensado 18 mm
17 10 Reforço da Exponencial Compensado 18 mm
18 2 Exponencial Compensado 4 mm (2x)
19 1 Cunha 1 Compensado 18 mm
20 1 Cunha 2 Compensado 18 mm
21 1 Painel Traseiro 2 Compensado 18 mm
22 1 Painel Traseiro 1 Compensado 18 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1205A3
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205A3HB1205A3

6. A L T O - F A L A N T E S
Dimensões em cm.
56,4
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
59,4
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
Ítem 2
Qtde: 2 peças
Trio Elétrico
Modelo: HB1205A3
03/03 - Rev.: 01 - Página: 4/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205A3HB1205A3
2,0
2,0
85,0
96,4
1,8
56,4 2,0
2,0
56,4 2,0
39,8
2,0
2,0
2,0
2,0
27,6
Ítem 4
Qtde: 4 peças
Ítem 6
Qtde: 4 peças
Ítem 3
Qtde: 2 peças
Ítem 10
Qtde: 2 peças
Ítem 7
Qtde: 2 peças
1,8
25,1 2,0
Ítem 15
Qtde: 2 peças
56,4
4,5
63,0
8,3
Ítem 14
Ítem 8
Qtde: 2 peças
Ítem 16
Qtde: 2 peças
45,1
83,0
56,4
Ítem 5
Qtde: 1 peça
Qtde: 1 peça

7. A L T O - F A L A N T E S
78 °
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1205A3
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 5/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205A3HB1205A3
85,0
60,0
R 1, 0
R 1, 0
45,0
17,2
9,0 9,0 9,0 9,0 9,0
0,9
5,4
9,2
12,7
15,1
17,2
20,0
20,0
27,2
25,9
15,4
78 °
12,9
66 °
48°
48°
66 °
10,0 21,3 21,3 10,0
62,6
10,0 19,4 10,0
1,0
1,0
39,4
0,8
18,4 19,4 18,4
0,8
15,7 15,7
56,2
31,4
Ítem 1
Ítem 22
Ítem 21
Ítem 19 Ítem 20
Ítem 17
Qtde: 2 peças
Qtde: 2 peças
Qtde: 1 peça
Qtde: 1 peça
Qtde: 1 peça Qtde: 1 peça

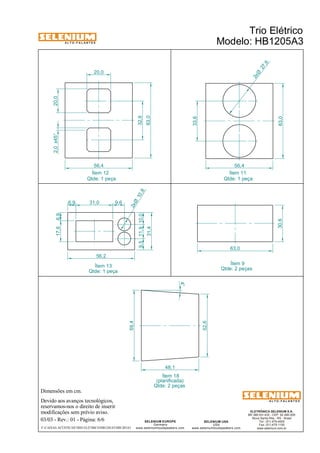

8. A L T O - F A L A N T E S
Dimensões em cm.
Ítem 12 Ítem 11
Qtde: 1 peça Qtde: 1 peça
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 6/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205A3HB1205A3
Trio Elétrico
Modelo: HB1205A3
20,0
20,0
32,6
63,0
56,4 56,4
63,0
63,0
30,6
9,5 11,9 10,0
31,4
17,6 6,9
6,9 31,0 9,6
56,2
2,0 x45°
33,6
27 ,6 2xØ
10 ,8 2xØ
Ítem 9
Ítem 13 Qtde: 2 peças
52,6
59,4
48,1
4°
Ítem 18
(planificada)
Qtde: 2 peças
Qtde: 1 peça

9. A L T O - F A L A N T E S
Corte A-A 17,8 17,8 17,8 17,8
A A
13,2
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 1/6
15,8
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
17,8
11,0
11,0
11,0
12,2
11,0
15,0 60,0
40,4
14,0
2,0
96,4
100,0
85,0
83,2
85,0
100,0
85 ,0
60 ,0
20,0
37,7
54,4
56,4

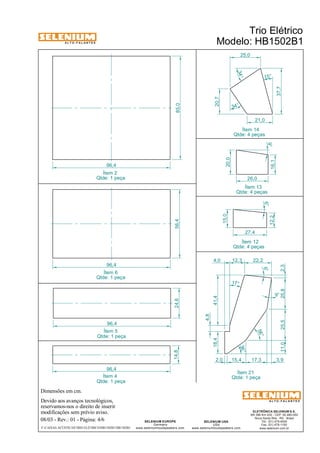

10. A L T O - F A L A N T E S
Caixa de graves, tipo corneta dobrada, para uso em
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
13
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 2/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
Relação de Componentes:
4
6
10
23
3
1
7
13
18
21
2
8
16
15
14
17
19
20
9
22
5
11
7
12
12
12
12
13
13
14
14
14
22
8
1
10
10
3 3
24
9
frente e fundo de trios elétricos bem como em PA's
convencionais. Apresenta excelente resposta de
freqüência (40 Hz a 200 Hz) e elevada eficiência.
15SW1P subwoofer ou
WPU1505 ou WPU1507 woofer (2 peças)

11. A L T O - F A L A N T E S

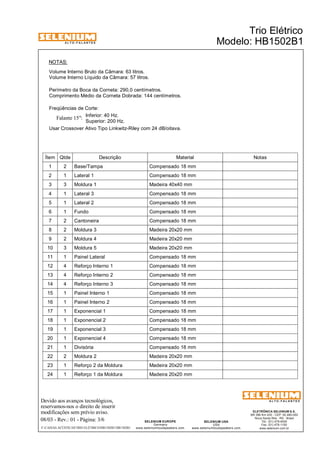

NOTAS:
Volume Interno Bruto da Câmara: 63 litros.
Volume Interno Líquido da Câmara: 57 litros.
Perímetro da Boca da Corneta: 290,0 centímetros.
Comprimento Médio da Corneta Dobrada: 144 centímetros.
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 200 Hz.
Falante 15":
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 18 mm
2 1 Lateral 1 Compensado 18 mm
3 3 Moldura 1 Madeira 40x40 mm
4 1 Lateral 3 Compensado 18 mm
5 1 Lateral 2 Compensado 18 mm
6 1 Fundo Compensado 18 mm
7 2 Cantoneira Compensado 18 mm
8 2 Moldura 3 Madeira 20x20 mm
9 2 Moldura 4 Madeira 20x20 mm
10 3 Moldura 5 Madeira 20x20 mm
11 1 Painel Lateral Compensado 18 mm
12 4 Reforço Interno 1 Compensado 18 mm
13 4 Reforço Interno 2 Compensado 18 mm
14 4 Reforço Interno 3 Compensado 18 mm
15 1 Painel Interno 1 Compensado 18 mm
16 1 Painel Interno 2 Compensado 18 mm
17 1 Exponencial 1 Compensado 18 mm
18 1 Exponencial 2 Compensado 18 mm
19 1 Exponencial 3 Compensado 18 mm
20 1 Exponencial 4 Compensado 18 mm
21 1 Divisória Compensado 18 mm
22 2 Moldura 2 Madeira 20x20 mm
23 1 Reforço 2 da Moldura Madeira 20x20 mm
24 1 Reforço 1 da Moldura Madeira 20x20 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 3/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1

12. A L T O - F A L A N T E S

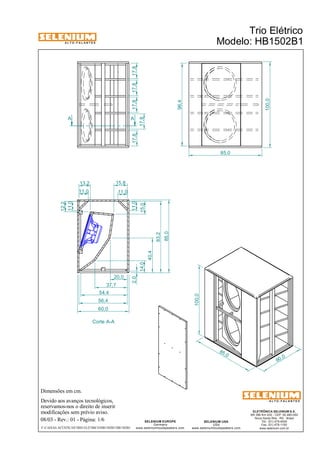

Dimensões em cm.
96,4
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
15°
16,1 26,0
Ítem 13
Qtde: 4 peças
27,4
4,0 12,3 22,2
56°
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
18,4
SELENIUM USA
USA
36°
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 4/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
Ítem 12
Qtde: 4 peças
12,2
15,0
6°
20,0
9°
21,0
34°
34°
37,7
20,7
25,0
Ítem 14
Qtde: 4 peças
96,4
14,8 24,6
96,4
56,4
96,4
85,0
Ítem 2
Qtde: 1 peça
Ítem 6
Qtde: 1 peça
Ítem 21
Qtde: 1 peça
9°
6°
17°
2,0
11,0 25,5 25,8 2,3
41,4
4,8
15,4 17,3 3,9
Ítem 5
Qtde: 1 peça
Ítem 4
Qtde: 1 peça

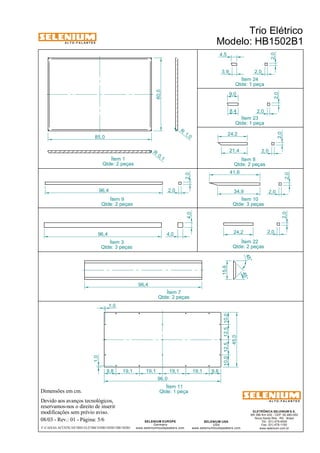

13. A L T O - F A L A N T E S
Dimensões em cm.
Ítem 1
85,0
Qtde: 2 peças
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
Ítem 24
Qtde: 1 peça
Ítem 23
Qtde: 1 peça
Ítem 8
Qtde: 2 peças 2,0
41,6
34,9 2,0
45°
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
4,5
SELENIUM USA
USA
9,0
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 5/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
60,0
R 1, 0
R 0, 1
2,0
2,0
2,0
2,0
2,0
2,0
8,4
3,9
24,2
21,4
2,0
24,2 2,0
96,4 2,0
4,0 2,0
96,4 4,0
Ítem 10
Qtde: 3 peças
Ítem 22
Qtde: 2 peças
Ítem 9
Qtde: 2 peças
Ítem 3
Qtde: 3 peças
96,4
15,6
45°
Ítem 7
Qtde: 2 peças
1,0
1,0
9,8 19,1 19,1 19,1 19,1 9,8
10,0 12,5 12,5 10,0
45,0
96,0
Ítem 11
Qtde: 1 peça

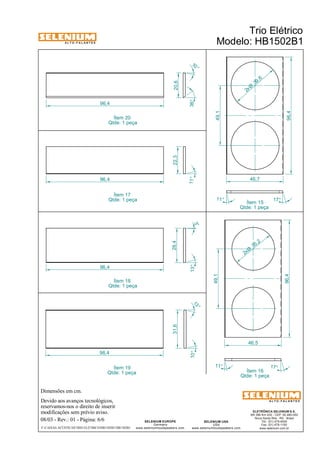

14. A L T O - F A L A N T E S
Dimensões em cm.
96,4
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1502B1
Ítem 15
Qtde: 1 peça
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
10 °
36°
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
08/03 - Rev.: 01 - Página: 6/6
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1502B1HB1502B1
22,3
96,4
96,4
31,6 28,4
11°
13°
13 °
10°
96,4
20,6
3°
49,1
96,4
46,7
11°
17°
49,1
96,4
46,5
11°
17°
39 ,6 2x Ø
35 ,2 2xØ
Ítem 16
Qtde: 1 peça
Ítem 20
Qtde: 1 peça
Ítem 17
Qtde: 1 peça
Ítem 18
Qtde: 1 peça
Ítem 19
Qtde: 1 peça

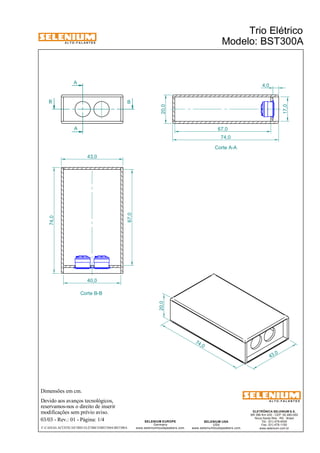

15. A L T O - F A L A N T E S
A
B B
A
Corte B-B
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: BST300A
4,0
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300ABST300A
Corte A-A
74 ,0
Dimensões em cm.
20,0
17,0
74,0
43,0
67,0
40,0
20,0
43,0
67,0
74,0

16. A L T O - F A L A N T E S
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: BST300A
Relação de Componentes:
ST300 ou ST302 supertweeter (2 peças)
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300ABST300A
1
3
1
2
3
4
Caixa com tweeters para uso na frente e fundo do trio.

17. A L T O - F A L A N T E S
Freqüências de Corte:
Supertweeter:
Ítem Qtde Descrição Material Notas
1 2 Lateral Compensado 15 mm
2 1 Fundo Compensado 15 mm
3 2 Base/Tampa Compensado 15 mm
4 1 Painel Frontal Compensado 15 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
Inferior: 6.000 Hz.
NOTAS:
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Trio Elétrico
Modelo: BST300A
03/03 - Rev.: 01 - Página: 3/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300ABST300A

18. A L T O - F A L A N T E S

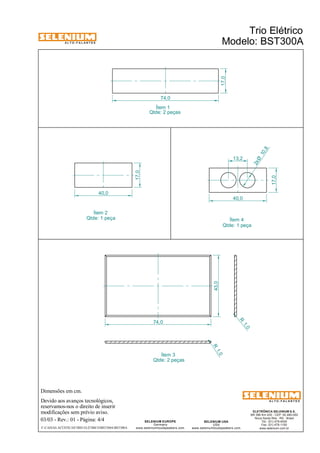

Dimensões em cm.
40,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: BST300A
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
Qtde: 2 peças
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300ABST300A
17,0
Ítem 2
74,0
17,0
Ítem 1
13,2
17,0
40,0
10 ,8 2xØ
Ítem 4
74,0
43,0
R 1, 0
R 1, 0
Ítem 3
Qtde: 2 peças
Qtde: 1 peça
Qtde: 1 peça

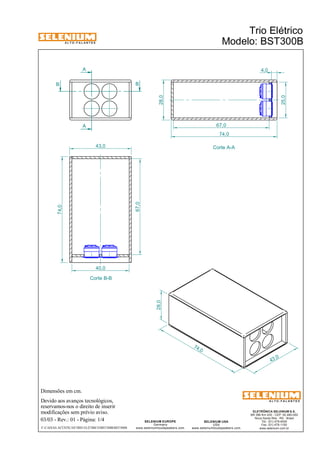

19. A L T O - F A L A N T E S
B B
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
A
A
Corte A-A
Corte B-B
74 ,0
43 ,0
28,0
Trio Elétrico
Modelo: BST300B
03/03 - Rev.: 01 - Página: 1/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300BBST300B
28,0
25,0
74,0
43,0
67,0
40,0
4,0
67,0
74,0

20. A L T O - F A L A N T E S
2
3
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: BST300B
Relação de Componentes:
ST300 ou ST302 supertweeter (4 peças)
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4
1
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300BBST300B
4
1
2

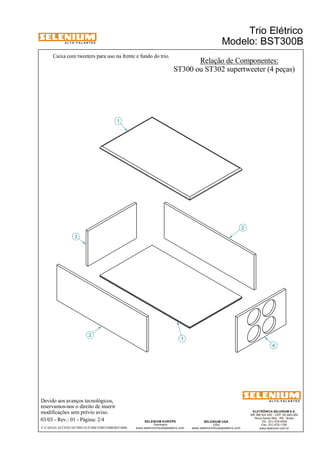

Caixa com tweeters para uso na frente e fundo do trio.

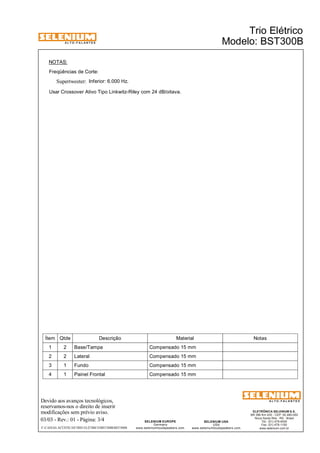

21. A L T O - F A L A N T E S
Freqüências de Corte:
Supertweeter:
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 15 mm
2 2 Lateral Compensado 15 mm
3 1 Fundo Compensado 15 mm
4 1 Painel Frontal Compensado 15 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
Inferior: 6.000 Hz.
NOTAS:
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Trio Elétrico
03/03 - Rev.: 01 - Página: 3/4
Modelo: BST300B
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300BBST300B

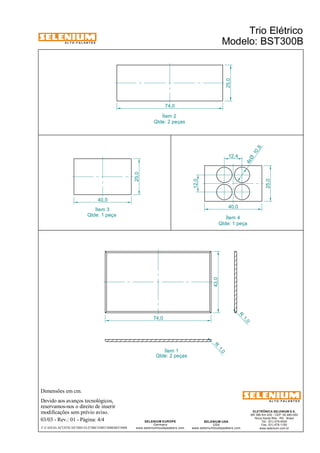

22. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
74,0
43,0
R 1, 0
R 1, 0
Ítem 1
Ítem 3
Ítem 2
Ítem 4
40,0
25,0
25,0
40,0
12,0
25,0
74,0
Qtde: 2 peças
Qtde: 2 peças
Trio Elétrico
Modelo: BST300B
03/03 - Rev.: 01 - Página: 4/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBST300BBST300B
10 ,8 4xØ
12,4
Qtde: 1 peça
Qtde: 1 peça

23. A L T O - F A L A N T E S
A
B B

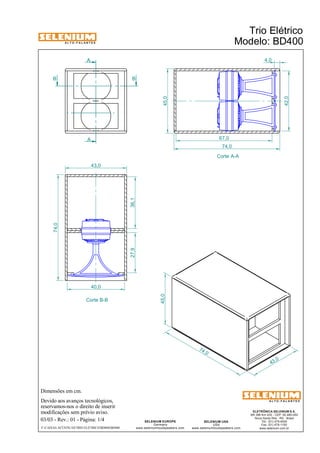

Dimensões em cm.
43,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
A
Corte A-A
Corte B-B
Trio Elétrico
Modelo: BD400
03/03 - Rev.: 01 - Página: 1/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBD400BD400
45,0
74 ,0
43 ,0
45,0
42,0
74,0
27,9 36,1
40,0
4,0
67,0
74,0

24. A L T O - F A L A N T E S

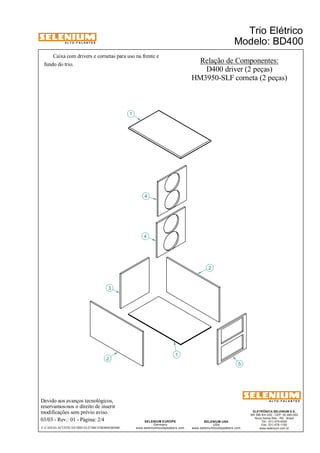

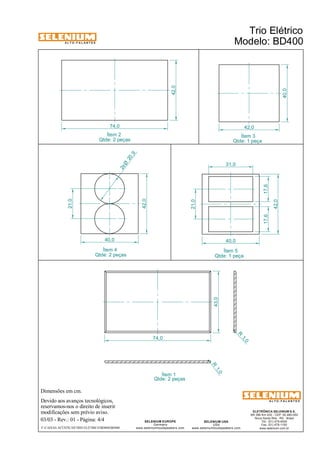

Caixa com drivers e cornetas para uso na frente e
3
2
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: BD400
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBD400BD400
1
4
5
1
2
4
Relação de Componentes:
D400 driver (2 peças)
HM3950-SLF corneta (2 peças)
fundo do trio.

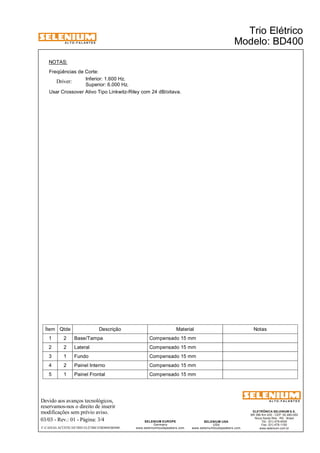

25. A L T O - F A L A N T E S
NOTAS:
Freqüências de Corte:
Inferior: 1.600 Hz.
Superior: 6.000 Hz.
Driver:
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 15 mm
2 2 Lateral Compensado 15 mm
3 1 Fundo Compensado 15 mm
4 2 Painel Interno Compensado 15 mm
5 1 Painel Frontal Compensado 15 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: BD400
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBD400BD400

26. A L T O - F A L A N T E S
Ítem 2 Ítem 3
Ítem 4
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Qtde: 1 peça
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
31,0
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
42,0
40,0
21,0
20 ,9 2xØ
Qtde: 2 peças
74,0
43,0
R 1, 0
R 1, 0
Ítem 1
Ítem 5
42,0
40,0
74,0
42,0
21,0
40,0
17,6
42,0
Qtde: 2 peças
Qtde: 2 peças
Trio Elétrico
Modelo: BD400
03/03 - Rev.: 01 - Página: 4/4
F:CAIXAS ACÚSTICASTRIO ELÉTRICOBD400BD400
17,6
Qtde: 1 peça

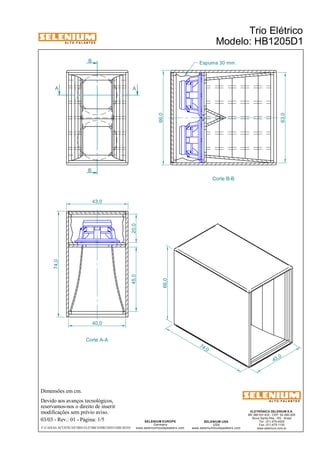

27. A L T O - F A L A N T E S
B
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
A A
B
Trio Elétrico
Modelo: HB1205D1
03/03 - Rev.: 01 - Página: 1/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205D1HB1205D1
Corte B-B
Corte A-A
Espuma 30 mm.
74 ,0
66,0
43 ,0
43,0
74,0
45,0 20,0
40,0
66,0
63,0

28. A L T O - F A L A N T E S
graves (200 Hz - 1.600 Hz) na frente e fundo de trios
elétricos. Apresenta excelente resposta de freqüência
e elevada eficiência.
2
5
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1205D1
Relação de Componentes:
12MB2P ou WPU1206 mid-bass (2 peças)
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
11
11
SELENIUM USA
USA
www.seleniumloudspeakers.com
11
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/5
4
11
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205D1HB1205D1
1
3
6
7
10
12
13
8
14
9
12
10
2
3
4
11 11 11 11
11
11
1
8
9

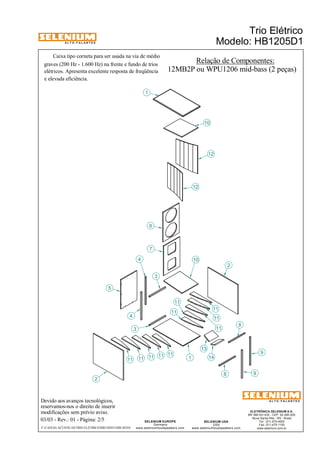

Caixa tipo corneta para ser usada na via de médio

29. A L T O - F A L A N T E S
NOTAS:
Freqüências de Corte:
Inferior: 200 Hz.
Superior: 1.600 Hz.
Falante 12":
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 15 mm
2 2 Lateral Compensado 15 mm
3 2 Moldura Traseira Horizontal Madeira 20x20 mm
4 2 Moldura Traseira Vertical Madeira 20x20 mm
5 1 Painel Traseiro Compensado 15 mm
6 1 Painel Interno Redondo Compensado 15 mm
7 1 Painel Interno Quadrado Compensado 15 mm
8 2 Moldura Frontal Horizontal Madeira 15x20 mm
9 2 Moldura Frontal Vertical Madeira 18x20 mm
10 2 Rampa Compensado 15 mm
11 10 Reforço da Exponencial Compensado 15 mm
12 2 Exponencial Compensado 4 mm (2x)
13 1 Cunha 1 Compensado 15 mm
14 1 Cunha 2 Compensado 15 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1205D1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205D1HB1205D1

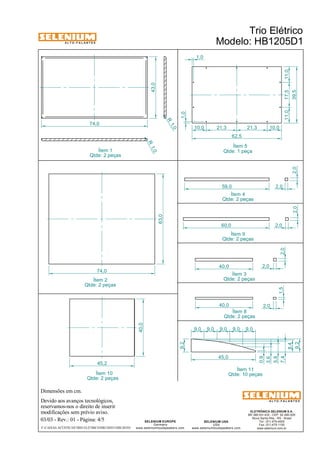

30. A L T O - F A L A N T E S
Dimensões em cm.
74,0
74,0
45,2
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
59,0
Qtde: 2 peças
Qtde: 2 peças
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
Ítem 9
Ítem 3
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
Ítem 1
Qtde: 2 peças
Trio Elétrico
Modelo: HB1205D1
03/03 - Rev.: 01 - Página: 4/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205D1HB1205D1
43,0
1,0
1,0
10,0 21,3 21,3 10,0
11,0 17,5 11,0
39,5
62,5
Ítem 5
Ítem 2
Qtde: 2 peças
63,0
60,0 2,0
2,0
40,0 2,0
1,5 2,0
40,0 2,0
Ítem 8
Qtde: 2 peças
9,2
45,0
0,9
3,6
5,8
7,4
8,4
9,2
9,0 9,0 9,0 9,0 9,0
Ítem 11
Ítem 10 Qtde: 10 peças
Qtde: 2 peças
40,0
R 1, 0
R 1,0
Ítem 4
Qtde: 2 peças
2,0
2,0
Qtde: 1 peça

31. A L T O - F A L A N T E S
Dimensões em cm. 2,0 x45° 20,0
20,0
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
Qtde: 1 peça
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S

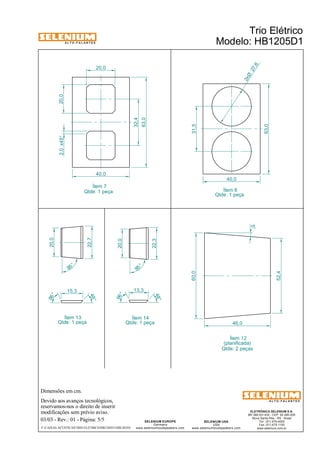

Ítem 7
Trio Elétrico
Modelo: HB1205D1
03/03 - Rev.: 01 - Página: 5/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1205D1HB1205D1
32,4
63,0
40,0
40,0
31,5
63,0
27 ,6 2xØ
Ítem 6
Ítem 12
(planificada)
15,3 13,3
66 °
48°
66 °
48°
22,7
20,0
20,0
22,3
85 °
85 °
60,0
52,4
46,0
5°
Ítem 13 Ítem 14
Qtde: 2 peças
Qtde: 1 peça
Qtde: 1 peça Qtde: 1 peça

32. A L T O - F A L A N T E S
A
A
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1505C1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
B B

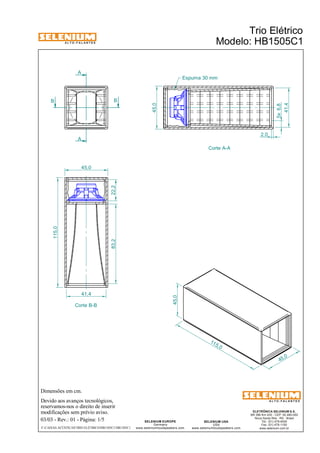

Corte B-B
Corte A-A
45,0
Espuma 30 mm
45,0
03/03 - Rev.: 01 - Página: 1/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1505C1HB1505C1
115, 0
45,0
2,0
5x 6,8
41,4
115,0
45,0
83,2 22,2
41,4

33. A L T O - F A L A N T E S
2
3
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1505C1
Relação de Componentes:
WPU1505 ou WPU1507 woofer (1 peça)
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1505C1HB1505C1
1
8 6
9
10
5
4
7
9
10
2
6
7
7
7
6
6
8
8 8
8
8
8
8
1
Caixa de graves para frente e fundo do trio elétrico.

34. A L T O - F A L A N T E S
NOTAS:
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 200 Hz.
Falante 15":
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Ítem Qtde Descrição Material Notas
1 2 Base/Tampa Compensado 18 mm
2 2 Lateral Compensado 18 mm
3 1 Painel Traseiro Compensado 18 mm
4 1 Painel Interno Redondo Compensado 18 mm
5 1 Painel Interno Retangular Compensado 18 mm
6 4 Moldura Tras./Frontal Horiz. Madeira 18x20 mm
7 4 Moldura Tras.Frontal Vert. Madeira 20x20 mm
8 8 Reforço da Exponencial Compensado 18 mm
9 2 Exponencial Compensado 4 mm (2x)
10 2 Rampa Compensado 18 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1505C1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1505C1HB1505C1

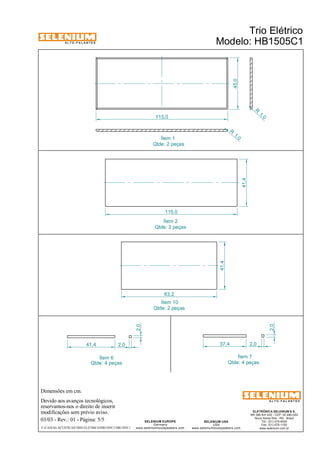

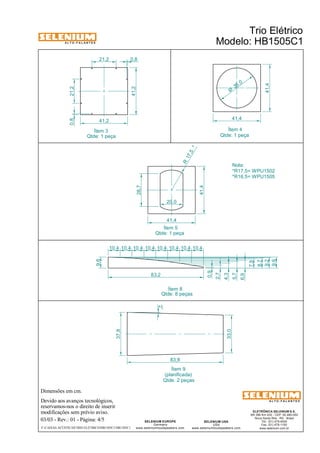

35. A L T O - F A L A N T E S
0,8
Dimensões em cm.
Qtde: 1 peça Qtde: 1 peça
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
2°
SELENIUM EUROPE
Germany
0,8
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
41,4
41,4
Ítem 5
41,4
41,4
35 ,0 Ø
Ítem 4
Ítem 8
9,6
83,2
41,2
41,2
21,2
Ítem 3
Qtde: 8 peças
21,2
Trio Elétrico
Modelo: HB1505C1
03/03 - Rev.: 01 - Página: 4/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1505C1HB1505C1
Qtde: 1 peça
28,7
R 17 ,5 *
20,0
Nota:
*R17,5= WPU1502
*R16,5= WPU1505
10,4 10,4 10,4 10,4 10,4 10,4 10,4 10,4
0,9
2,7
4,3
5,7
6,9
7,9
8,7
9,2
9,6
Ítem 9
(planificada)
Qtde: 2 peças
37,8
33,0
83,8

36. A L T O - F A L A N T E S
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Trio Elétrico
Modelo: HB1505C1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000
Fax: (51) 479-1150
www.selenium.com.br
115,0 41,4
SELENIUM USA
USA
45,0
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 5/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICOHB1505C1HB1505C1
Ítem 2
Qtde: 2 peças
R 1, 0
R 1, 0
115,0
Ítem 1
Qtde: 2 peças
Ítem 10
Qtde: 2 peças
41,4
83,2
2,0
41,4 2,0
Ítem 6
37,4 2,0
2,0
Ítem 7
Qtde: 4 peças Qtde: 4 peças

37. A L T O - F A L A N T E S
A
A
Dimensões em cm.
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Retorno
Modelo: RB1505A1
50,8 8,6
59,4
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 1/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICORB1505A1RB1505A1

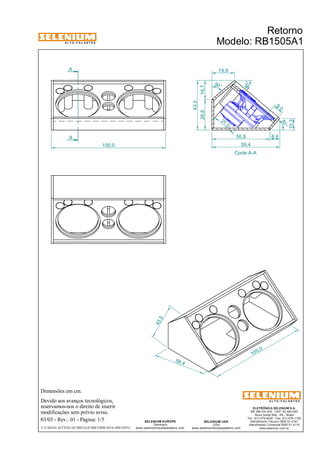

Corte A-A
26,8 16,7
50°
10,3
19,9
50 °
40°
21 ,0
9, 0
43,5
100,0
10 0,0
43,5
59 ,4

38. A L T O - F A L A N T E S
Monitor de palco três vias para trabalho pesado em
trios elétricos e shows em geral. Freqüências de corte
recomendadas: 1.200 Hz - 6.000 Hz.
3
4
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Retorno
Modelo: RB1505A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 2/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICORB1505A1RB1505A1

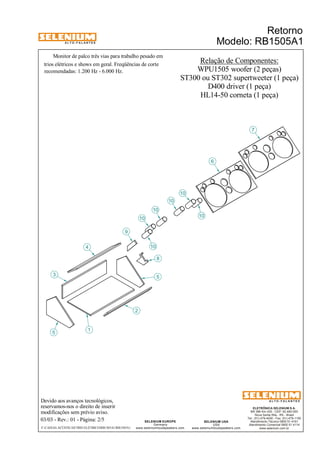

Relação de Componentes:
WPU1505 woofer (2 peças)
ST300 ou ST302 supertweeter (1 peça)
D400 driver (1 peça)
HL14-50 corneta (1 peça)
5
1
2
9
8
10
6
7
10
10
10
10
10
5

39. A L T O - F A L A N T E S

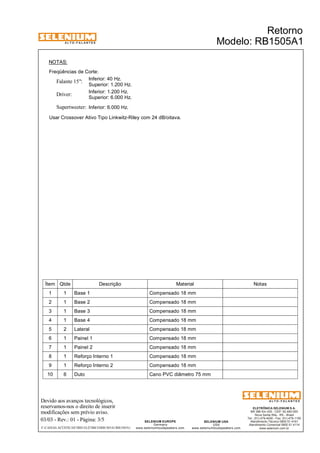

NOTAS:
Freqüências de Corte:
Inferior: 40 Hz.
Superior: 1.200 Hz.
Falante 15":
Inferior: 1.200 Hz.
Superior: 6.000 Hz. Driver:
Supertweeter: Inferior: 6.000 Hz.
Usar Crossover Ativo Tipo Linkwitz-Riley com 24 dB/oitava.
Ítem Qtde Descrição Material Notas
1 1 Base 1 Compensado 18 mm
2 1 Base 2 Compensado 18 mm
3 1 Base 3 Compensado 18 mm
4 1 Base 4 Compensado 18 mm
5 2 Lateral Compensado 18 mm
6 1 Painel 1 Compensado 18 mm
7 1 Painel 2 Compensado 18 mm
8 1 Reforço Interno 1 Compensado 18 mm
9 1 Reforço Interno 2 Compensado 18 mm
10 6 Duto Cano PVC diâmetro 75 mm
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Retorno
Modelo: RB1505A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 3/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICORB1505A1RB1505A1

40. A L T O - F A L A N T E S
6,0
10,0
5,0
Dimensões em cm.
21,6
21,6
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Retorno
Modelo: RB1505A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
7,5 6xØ
39 ,0 2xØ
7, 5 6xØ
www.seleniumloudspeakers.com
21,0
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 4/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICORB1505A1RB1505A1

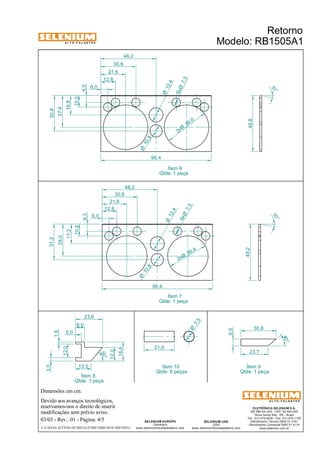

Ítem 6
Qtde: 1 peça
Ítem 8
Qtde: 1 peça
27,6
16,8
30,8
10 °
48,8
6,0
12,8
30,6
48,2
96,4
10 °
49,2
6,3
10,4
17,2
28,0
31,2
6,0
12,8
30,6
48,2
96,4
10 ,8 Ø
10 ,8 Ø
12,4 Ø
12,4 Ø
35,4 2xØ
Ítem 7
Qtde: 1 peça
30,8
23,7
6,0
13,5
40°
50°
3,0
1,6
12,0
8,0
23,6
12,0
16,6
Ítem 9
Qtde: 1 peça
Ítem 10
Qtde: 6 peças
7, 5 Ø

41. A L T O - F A L A N T E S
13,4 25,0
Dimensões em cm.
50,8
Devido aos avanços tecnológicos,
reservamos-nos o direito de inserir
modificações sem prévio aviso.
Retorno
Modelo: RB1505A1
ELETRÔNICA SELENIUM S.A.
BR 386 Km 435 - CEP: 92.480-000
Nova Santa Rita - RS - Brasil
Tel.: (51) 479-4000 - Fax: (51) 479-1150
Atendimento Técnico 0800 51 4161
Atendimento Comercial 0800 51 4114
www.selenium.com.br
SELENIUM USA
USA
www.seleniumloudspeakers.com
SELENIUM EUROPE
Germany
www.seleniumloudspeakers.com
A L T O - F A L A N T E S
03/03 - Rev.: 01 - Página: 5/5
F:CAIXAS ACÚSTICASTRIO ELÉTRICORB1505A1RB1505A1
96,4
25°
50°
50°
26,8 16,7
19,9 39,5
10,3 33,2
50,8 8,6
59,4
43,5
40°
25°
96,4
96,4
25°
96,4
25°
10 °
26,3
Ítem 1
Qtde: 1 peça
Ítem 5
Qtde: 2 peças
Ítem 2
Qtde: 1 peça
Ítem 3
Qtde: 1 peça
Ítem 4
Qtde: 1 peça
