O documento descreve a estrutura geológica da Terra, incluindo sua formação, composição interna, placas tectônicas e movimentos. Ele também explica os processos geológicos como vulcanismo, terremotos e deriva continental, além de apresentar a escala geológica de tempo.

1. ESTRUTURA GEOLÓGICA

2. Estrutura geológicaEstrutura geológica

4. Formação da TerraFormação da Terra
Origem Quente
Origem Fria
Idade: 4,5 bilhões de anos

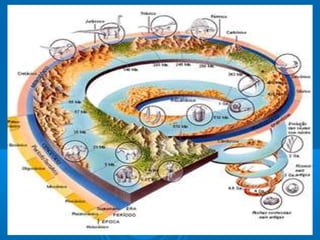

6. ESCALA GEOLÓGICA DE TEMPO (Conversão para 24 horas)
ERA
INÍCIO
DURAÇÃO (horas)
EM ANOS 24 HORAS
Cenozóica
QuaternáriPERÍODO
o
1.800.000 23h 59min 25s 00h 00min 35s
Terciário 65.000.000 23h 39min 12s 00h 20min 13s
Mesozóica
Cretáceo 146.000.000 23h 13min 17s 00h 25min 55s
Jurássico 208.000.000 22h 53min 26s 00h 19min 50s
Triássico 245.000.000 22h 41min 36s 00h 11min 50s
PALEOZÓICA
Permiano 286.000.000 22h 28min 29s 00h 13min 07s
Carbonífero 360.000.000 22h 04min 48s 00h 23min 41s
Devoniano 410.000.000 21h 48min 48s 00h 16min 00s
Siluriano 440.000.000 21h 39min 12s 00h 09min 36s
Ordoviciano 505.000.000 21h 18min 24s 00h 20min 48s
Cambriano 544.000.000 21h 05min 55s 00h 12min 29s
PROTEROZÓICA 2.500.000.000 10h 40min 00s 10h 25min 55s
ARQUEANA 3.800.000.000 03h 44min 00s 06h 56min 00s
HADEANA 4.500.000.000 00h 00min 00s 03h 44min 00s

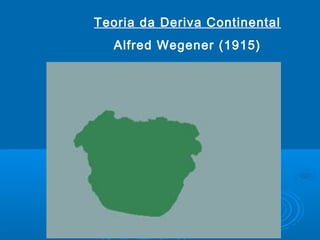

8. Teoria da Deriva Continental
Alfred Wegener (1915)

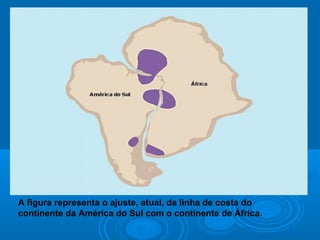

9. A figura representa o ajuste, atual, da linha de costa do
continente da América do Sul com o continente de África.

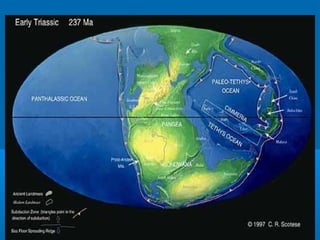

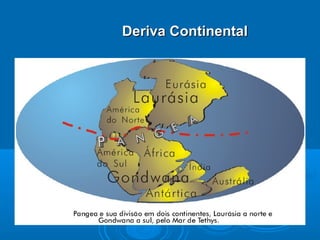

12. Deriva ContinentalDeriva Continental

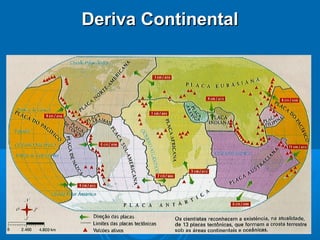

13. Deriva ContinentalDeriva Continental

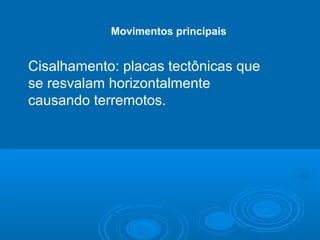

17. Movimentos principais
Cisalhamento: placas tectônicas que
se resvalam horizontalmente
causando terremotos.

18. Astenosfera
Geosfera
situada entre 60-100 a 250-400 km da superfície da
Terra. Faz parte do manto superior, tem características
geológicas plásticas distintas da litosfera acima que é
rígida e rúptil e dela está separada pela zona de baixa
velocidade sísmica onde se verifica um salto no
gradiente térmico (>1.000o
C).
Deve-se à expansão de um fluido por ação do
aumento da temperatura, que faz diminuir a
densidade produzindo um movimento ascendente até
que a temperatura diminua, aumente a densidade e o
fluido volte a descer.

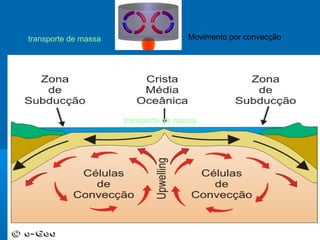

19. Movimento por convecção
Movimento por convecção
transporte de massa
transporte de massa

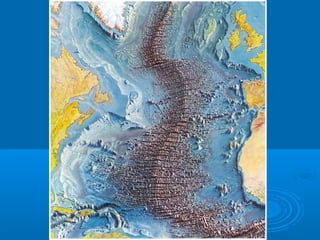

20. Dorsal oceânica
(também chamada
dorsal submarina ou
dorsal meso-
oceânica ou crista
média oceânica) é o
nome dado a grandes
cadeias de montanhas
submersas no
oceano, que se
originam do
afastamento das
placas tectônicas
Dorsal oceânica

21. TIPOS DE LIMITES

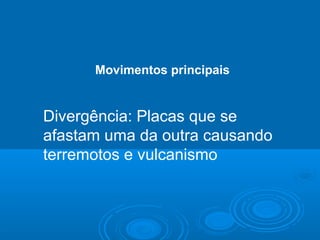

22. Divergência: Placas que se
afastam uma da outra causando
terremotos e vulcanismo
Movimentos principais

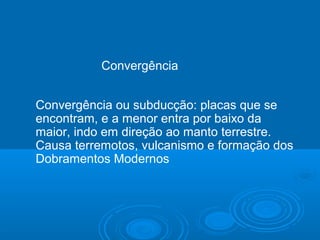

23. Convergência
Convergência ou subducção: placas que se
encontram, e a menor entra por baixo da
maior, indo em direção ao manto terrestre.
Causa terremotos, vulcanismo e formação dos
Dobramentos Modernos

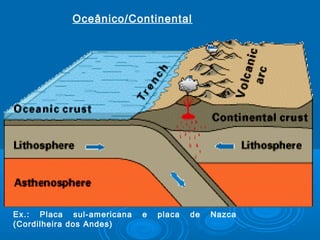

25. Oceânico/Continental
Ex.: Placa sul-americana e placa de Nazca
(Cordilheira dos Andes)

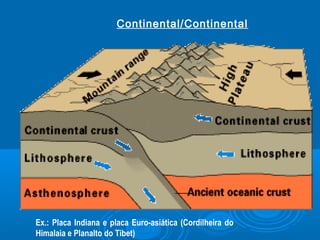

26. Ex.: Placa Indiana e placa Euro-asiática (Cordilheira do
Himalaia e Planalto do Tibet)
Continental/Continental

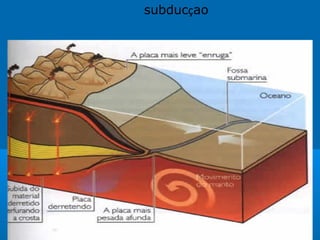

27. subducçao

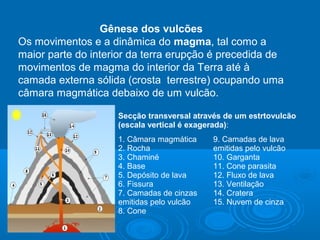

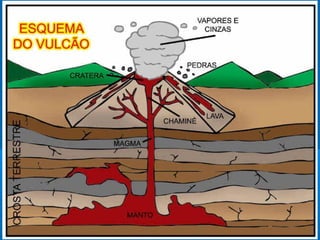

28. Gênese dos vulcões
Os movimentos e a dinâmica do magma, tal como a
maior parte do interior da terra erupção é precedida de
movimentos de magma do interior da Terra até à
camada externa sólida (crosta terrestre) ocupando uma
câmara magmática debaixo de um vulcão.
Secção transversal através de um estrtovulcão
(escala vertical é exagerada):
1. Câmara magmática
2. Rocha
3. Chaminé
4. Base
5. Depósito de lava
6. Fissura
7. Camadas de cinzas
emitidas pelo vulcão
8. Cone
9. Camadas de lava
emitidas pelo vulcão
10. Garganta
11. Cone parasita
12. Fluxo de lava
13. Ventilação
14. Cratera
15. Nuvem de cinza

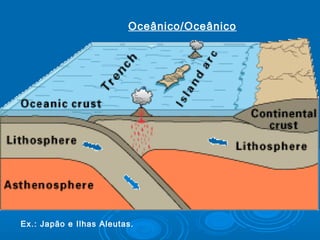

29. Ex.: Japão e Ilhas Aleutas.
Oceânico/Oceânico

30. Sismos
A conseqüência do choque
entre placas tectônicas são
chamadas Sismos de:
abalos sísmicos ou
terremotos

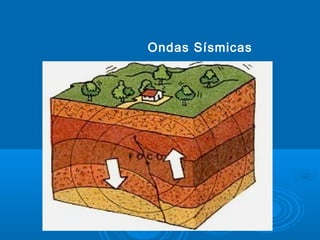

31. Ondas Sísmicas

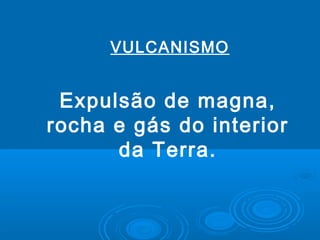

32. Expulsão de magna,
rocha e gás do interior
da Terra.
VULCANISMO

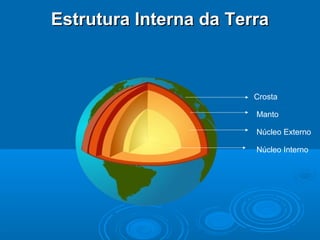

34. Estrutura Interna da TerraEstrutura Interna da Terra
Núcleo Interno
Núcleo Externo
Manto
Crosta

35. Camadas da Terra:Camadas da Terra:
 Crosta – 40 km rochas – (sólida)Crosta – 40 km rochas – (sólida)
 Manto – 3000 km magma (pastosa) - 3000Manto – 3000 km magma (pastosa) - 30000 C0 C
 Núcleo – 3000 km ferro e níquel (sólida) – 6000 CNúcleo – 3000 km ferro e níquel (sólida) – 6000 C

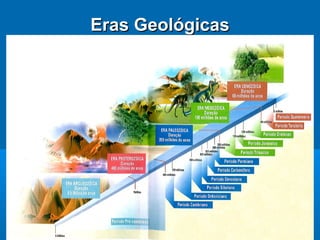

36. Eras GeológicasEras Geológicas

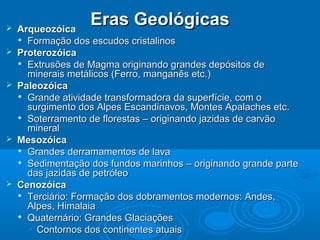

37. Eras GeológicasEras Geológicas ArqueozóicaArqueozóica

Formação dos escudos cristalinosFormação dos escudos cristalinos
 ProterozóicaProterozóica

Extrusões de Magma originando grandes depósitos deExtrusões de Magma originando grandes depósitos de
minerais metálicos (Ferro, manganês etc.)minerais metálicos (Ferro, manganês etc.)
 PaleozóicaPaleozóica

Grande atividade transformadora da superfície, com oGrande atividade transformadora da superfície, com o
surgimento dos Alpes Escandinavos, Montes Apalaches etc.surgimento dos Alpes Escandinavos, Montes Apalaches etc.

Soterramento de florestas – originando jazidas de carvãoSoterramento de florestas – originando jazidas de carvão
mineralmineral
 MesozóicaMesozóica

Grandes derramamentos de lavaGrandes derramamentos de lava

Sedimentação dos fundos marinhos – originando grande parteSedimentação dos fundos marinhos – originando grande parte
das jazidas de petróleodas jazidas de petróleo
 CenozóicaCenozóica

Terciário: Formação dos dobramentos modernos: Andes,Terciário: Formação dos dobramentos modernos: Andes,
Alpes, HimalaiaAlpes, Himalaia

Quaternário: Grandes GlaciaçõesQuaternário: Grandes Glaciações
• Contornos dos continentes atuaisContornos dos continentes atuais

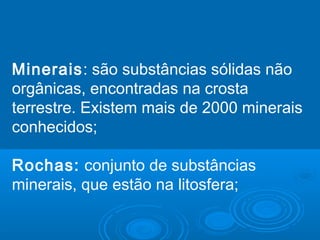

38. Minerais: são substâncias sólidas não
orgânicas, encontradas na crosta
terrestre. Existem mais de 2000 minerais
conhecidos;
Rochas: conjunto de substâncias
minerais, que estão na litosfera;

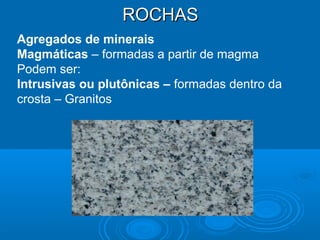

39. ROCHASROCHAS
Agregados de minerais
Magmáticas – formadas a partir de magma
Podem ser:
Intrusivas ou plutônicas – formadas dentro da
crosta – Granitos

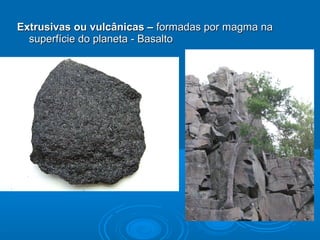

40. Extrusivas ou vulcânicas –Extrusivas ou vulcânicas – formadas por magma naformadas por magma na
superfície do planeta - Basaltosuperfície do planeta - Basalto

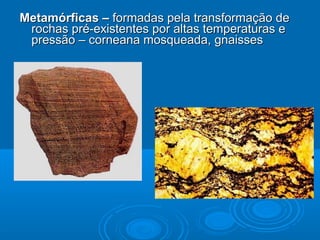

41. Metamórficas –Metamórficas – formadas pela transformação deformadas pela transformação de
rochas pré-existentes por altas temperaturas erochas pré-existentes por altas temperaturas e
pressão – corneana mosqueada, gnaissespressão – corneana mosqueada, gnaisses

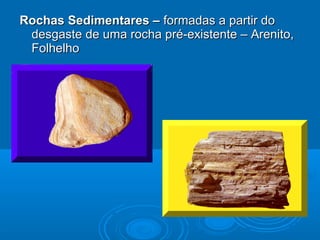

42. Rochas Sedimentares –Rochas Sedimentares – formadas a partir doformadas a partir do
desgaste de uma rocha pré-existente – Arenito,desgaste de uma rocha pré-existente – Arenito,
FolhelhoFolhelho

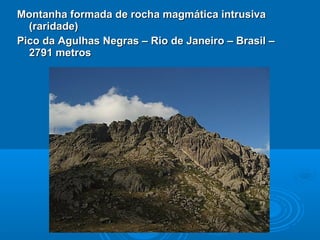

43. Montanha formada de rocha magmática intrusivaMontanha formada de rocha magmática intrusiva
(raridade)(raridade)
Pico da Agulhas Negras – Rio de Janeiro – Brasil –Pico da Agulhas Negras – Rio de Janeiro – Brasil –
2791 metros2791 metros

44. Montanha formada a partir de rocha magmáticaMontanha formada a partir de rocha magmática
extrusiva.extrusiva.
Pedra do Baú – Sao Bento do SapucaíPedra do Baú – Sao Bento do Sapucaí

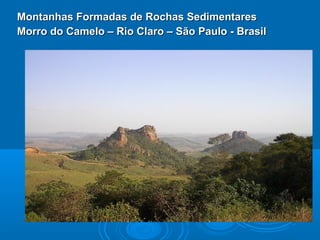

45. Montanhas Formadas de Rochas SedimentaresMontanhas Formadas de Rochas Sedimentares
Morro do Camelo – Rio Claro – São Paulo - BrasilMorro do Camelo – Rio Claro – São Paulo - Brasil

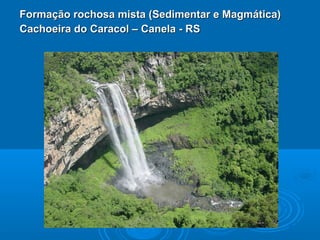

46. Formação rochosa mista (Sedimentar e Magmática)Formação rochosa mista (Sedimentar e Magmática)
Cachoeira do Caracol – Canela - RSCachoeira do Caracol – Canela - RS

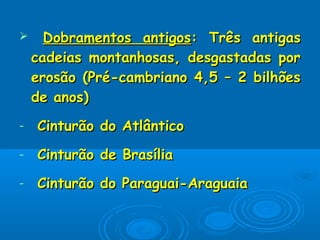

48.  Dobramentos antigosDobramentos antigos: Três antigas: Três antigas
cadeias montanhosas, desgastadas porcadeias montanhosas, desgastadas por
erosão (Pré-cambriano 4,5 – 2 bilhõeserosão (Pré-cambriano 4,5 – 2 bilhões
de anos)de anos)
- Cinturão do AtlânticoCinturão do Atlântico
- Cinturão de BrasíliaCinturão de Brasília
- Cinturão do Paraguai-AraguaiaCinturão do Paraguai-Araguaia

51. Terremotos

52. Terremoto na Ásia - Dez./2004

53. Terremoto na Ásia - Dez./2004 – Número de Vítimas
Países onde as
mortes ocorreram
Mortes Feridos Desaparecidos Desabrigados
Confirmado Estimado1
Indonésia 126.915 +126.915 ~100.000 37063 400.000 -
700.000
Sri Lanka 30957 38195 15686 56372 ~573.000
Índia 10749 16413 — 5640 380.000
Tailândia 53953 11000 8457 2932 —
Somália 298 298 — — 5000
Myanmar (Burma) 61 290– 600] 45 200 3200 confirmados
Malásia 68– 74 74 299 — —
Maldivas 82 108 — 26 12000– 22000
Seychelles 1– 3 3 — — —
Tanzânia 10 +10 — — —
Bangladesh 2 2 — — —
África do Sul 24 2 — — —
Quênia 1 2 2 — —
Iêmen 1 1 — — —
Madagascar — — — — +1000

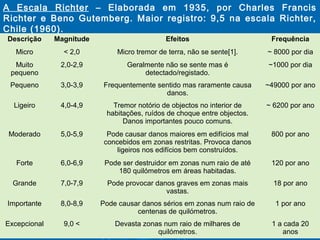

56. Descrição Magnitude Efeitos Frequência
Micro < 2,0 Micro tremor de terra, não se sente[1]. ~ 8000 por dia
Muito
pequeno
2,0-2,9 Geralmente não se sente mas é
detectado/registado.
~1000 por dia
Pequeno 3,0-3,9 Frequentemente sentido mas raramente causa
danos.
~49000 por ano
Ligeiro 4,0-4,9 Tremor notório de objectos no interior de
habitações, ruídos de choque entre objectos.
Danos importantes pouco comuns.
~ 6200 por ano
Moderado 5,0-5,9 Pode causar danos maiores em edifícios mal
concebidos em zonas restritas. Provoca danos
ligeiros nos edifícios bem construídos.
800 por ano
Forte 6,0-6,9 Pode ser destruidor em zonas num raio de até
180 quilómetros em áreas habitadas.
120 por ano
Grande 7,0-7,9 Pode provocar danos graves em zonas mais
vastas.
18 por ano
Importante 8,0-8,9 Pode causar danos sérios em zonas num raio de
centenas de quilómetros.
1 por ano
Excepcional 9,0 < Devasta zonas num raio de milhares de
quilómetros.
1 a cada 20
anos
A Escala Richter – Elaborada em 1935, por Charles Francis
Richter e Beno Gutemberg. Maior registro: 9,5 na escala Richter,
Chile (1960).

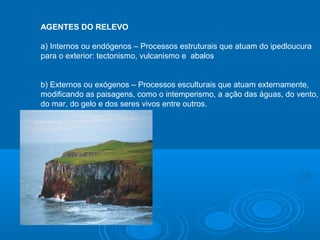

57. AGENTES DO RELEVO
a) Internos ou endógenos – Processos estruturais que atuam do ipedloucura
para o exterior: tectonismo, vulcanismo e abalos
b) Externos ou exógenos – Processos esculturais que atuam externamente,
modificando as paisagens, como o intemperismo, a ação das águas, do vento,
do mar, do gelo e dos seres vivos entre outros.

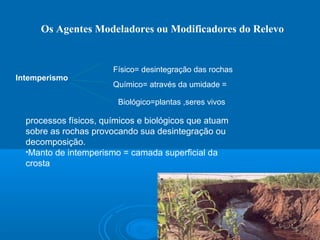

58. Os Agentes Modeladores ou Modificadores do Relevo
Intemperismo
processos físicos, químicos e biológicos que atuam
sobre as rochas provocando sua desintegração ou
decomposição.
•Manto de intemperismo = camada superficial da
crosta
Físico= desintegração das rochas
Químico= através da umidade =
Biológico=plantas ,seres vivos

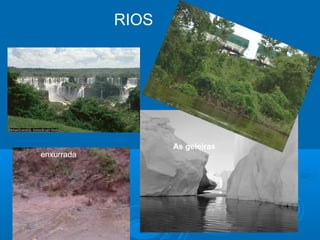

59. RIOS
As geleiras
enxurrada

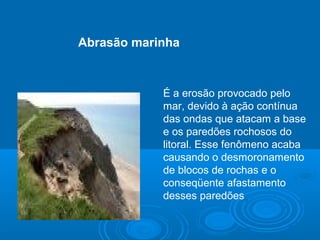

60. É a erosão provocado pelo
mar, devido à ação contínua
das ondas que atacam a base
e os paredões rochosos do
litoral. Esse fenômeno acaba
causando o desmoronamento
de blocos de rochas e o
conseqüente afastamento
desses paredões
Abrasão marinha

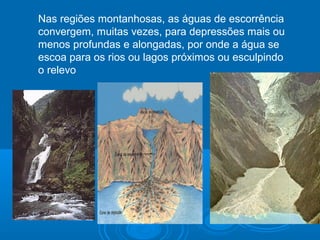

61. Nas regiões montanhosas, as águas de escorrência
convergem, muitas vezes, para depressões mais ou
menos profundas e alongadas, por onde a água se
escoa para os rios ou lagos próximos ou esculpindo
o relevo

62. fase juvenil, à primeira, àquela que se caracteriza pelo excesso de
energia, que transporta e erode em profundidade, típica das cabeceiras
dos rios. Quando o gradiente for tal, que a energia ,marcado por
quedas de águas e vales profundos
Fases de um Rio

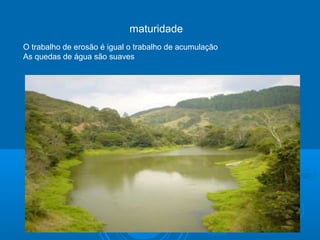

63. O trabalho de erosão é igual o trabalho de acumulação
As quedas de água são suaves
maturidade

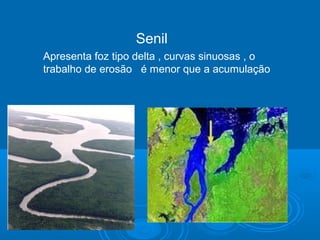

64. Senil
Apresenta foz tipo delta , curvas sinuosas , o
trabalho de erosão é menor que a acumulação

65. Rejuvenescimento Surgimento de declividade do perfil
longitudinal por meio de tectonismo,
sismos ou erosão
