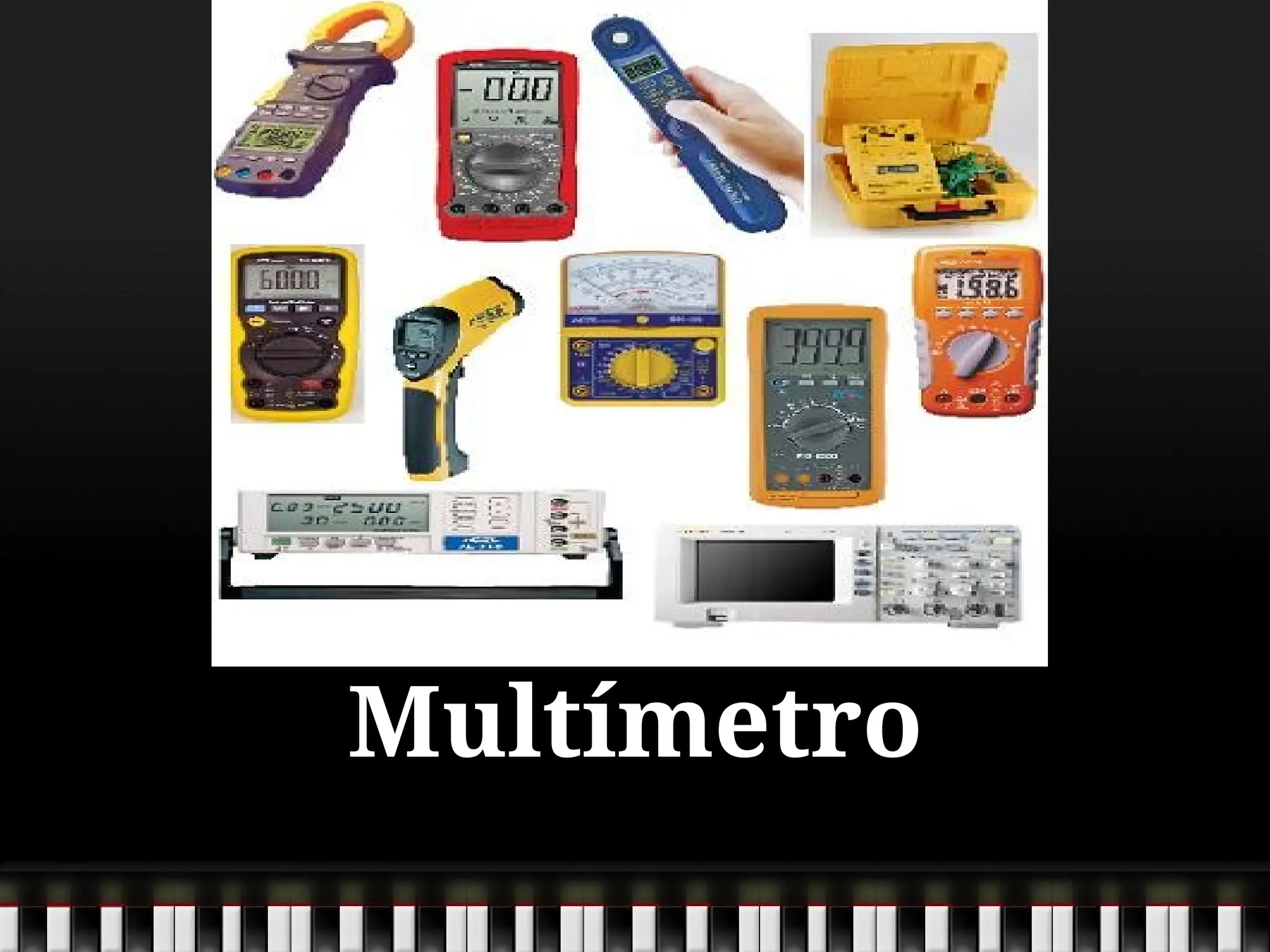

Multímetro

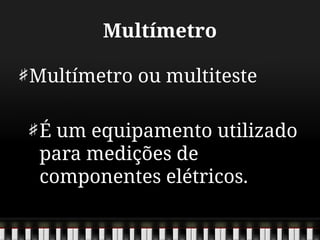

Multímetro ou multiteste
É um equipamento utilizado
para medições de
componentes elétricos.

Multímetro

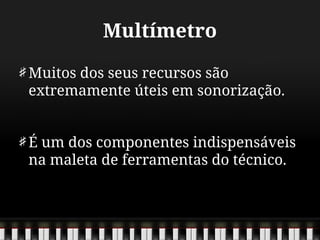

Muitos dos seus recursos são
extremamente úteis em sonorização.
É um dos componentes indispensáveis
na maleta de ferramentas do técnico.

Multímetro

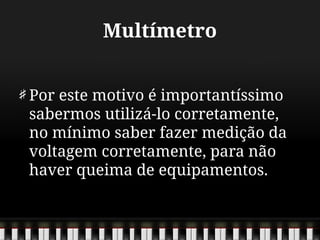

Por este motivo é importantíssimo
sabermos utilizá-lo corretamente,
no mínimo saber fazer medição da
voltagem corretamente, para não
haver queima de equipamentos.

Multímetro

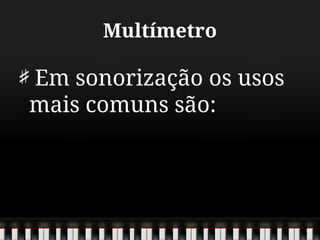

Em sonorização os usos
mais comuns são:

Multímetro

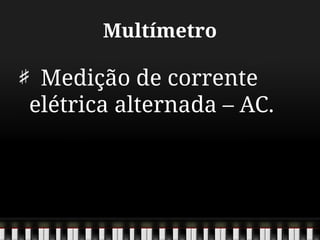

Medição de corrente
elétrica alternada – AC.

Multímetro

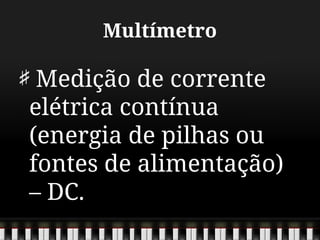

Medição de corrente
elétrica contínua
(energia de pilhas ou
fontes de alimentação)
– DC.

Multímetro

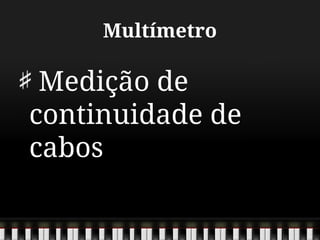

Medição de
continuidade de
cabos

Multímetro

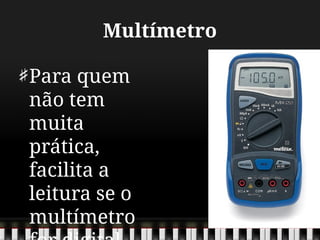

Para quem
não tem
muita
prática,
facilita a
leitura se o
multímetro

Multímetro

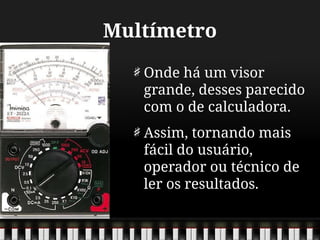

Onde há um visor
grande, desses parecido
com o de calculadora.
Assim, tornando mais
fácil do usuário,
operador ou técnico de
ler os resultados.

Multímetro

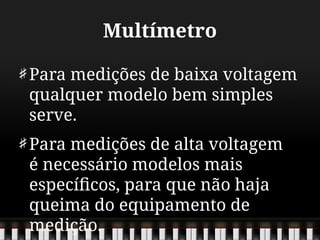

Para medições de baixa voltagem
qualquer modelo bem simples
serve.
Para medições de alta voltagem
é necessário modelos mais
específicos, para que não haja
queima do equipamento de
medição.

Multímetro

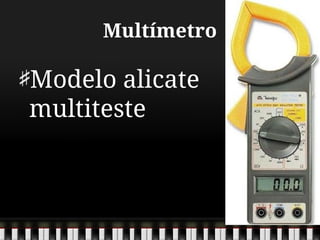

Modelo alicate
multiteste

Multímetro

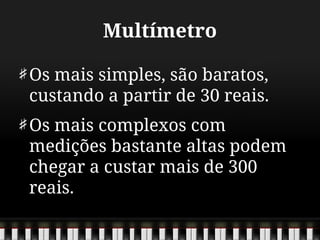

Os mais simples, são baratos,
custando a partir de 30 reais.
Os mais complexos com
medições bastante altas podem
chegar a custar mais de 300
reais.

Multímetro

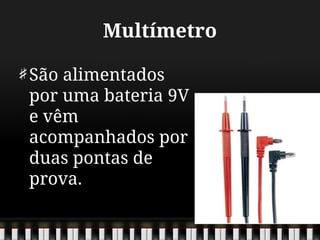

São alimentados
por uma bateria 9V
e vêm
acompanhados por
duas pontas de
prova.

Multímetro

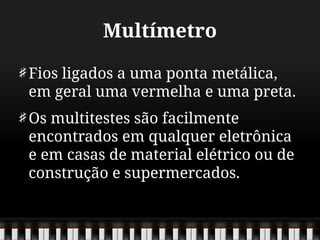

Fios ligados a uma ponta metálica,
em geral uma vermelha e uma preta.
Os multitestes são facilmente
encontrados em qualquer eletrônica
e em casas de material elétrico ou de
construção e supermercados.

Multímetro

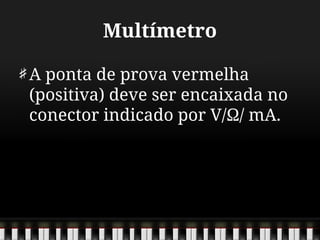

A ponta de prova vermelha
(positiva) deve ser encaixada no
conector indicado por V/Ω/ mA.

Multímetro

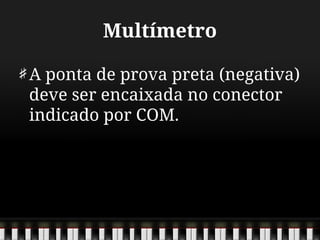

A ponta de prova preta (negativa)
deve ser encaixada no conector
indicado por COM.

Multímetro

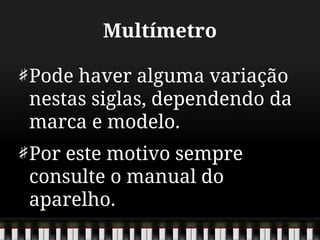

Pode haver alguma variação
nestas siglas, dependendo da
marca e modelo.
Por este motivo sempre
consulte o manual do
aparelho.

Multímetro

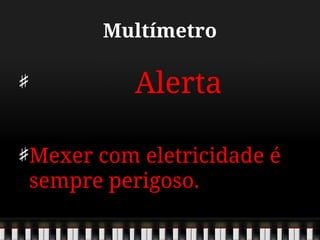

Alerta
Mexer com eletricidade é
sempre perigoso.

Multímetro

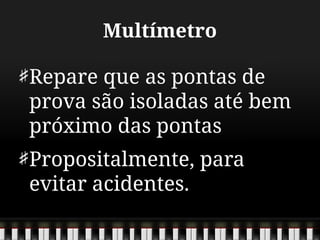

Repare que as pontas de
prova são isoladas até bem
próximo das pontas
Propositalmente, para
evitar acidentes.

Multímetro

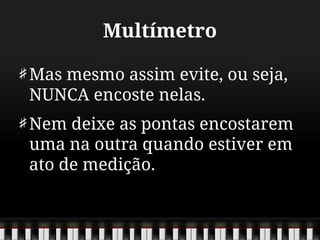

Mas mesmo assim evite, ou seja,
NUNCA encoste nelas.
Nem deixe as pontas encostarem
uma na outra quando estiver em
ato de medição.

Multímetro

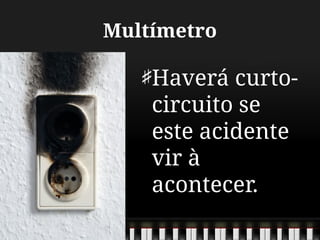

Haverá curto-
circuito se
este acidente
vir à
acontecer.

Multímetro

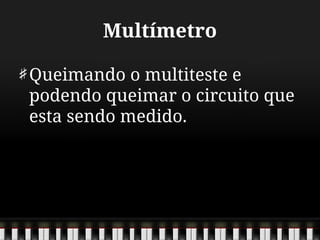

Queimando o multiteste e
podendo queimar o circuito que
esta sendo medido.

Multímetro

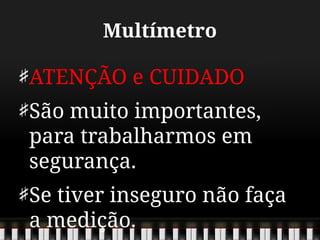

ATENÇÃO e CUIDADO
São muito importantes,
para trabalharmos em
segurança.
Se tiver inseguro não faça
a medição.

Multímetro

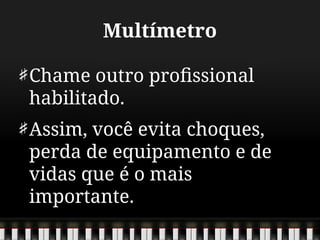

Chame outro profissional
habilitado.
Assim, você evita choques,
perda de equipamento e de
vidas que é o mais
importante.

Multímetro

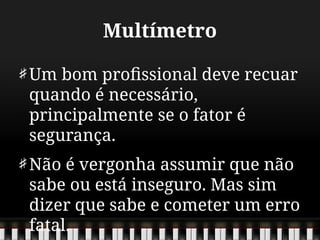

Um bom profissional deve recuar
quando é necessário,
principalmente se o fator é
segurança.
Não é vergonha assumir que não
sabe ou está inseguro. Mas sim
dizer que sabe e cometer um erro
fatal.

Multímetro

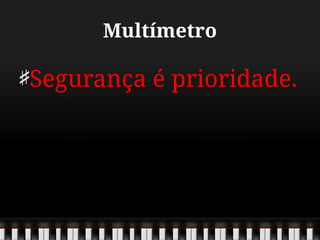

Segurança é prioridade.

Multímetro

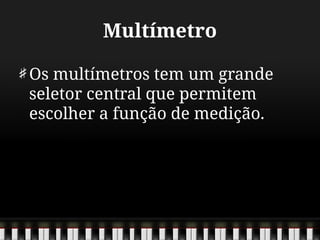

Os multímetros tem um grande
seletor central que permitem
escolher a função de medição.

Multímetro

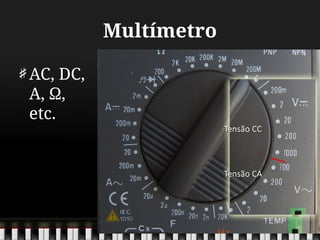

AC, DC,
A, Ω,
etc.

Multímetro

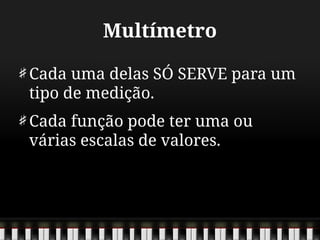

Cada uma delas SÓ SERVE para um
tipo de medição.
Cada função pode ter uma ou
várias escalas de valores.

Multímetro

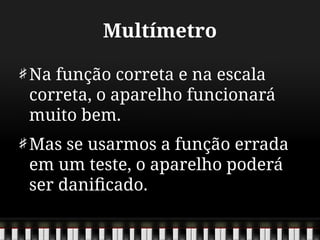

Na função correta e na escala
correta, o aparelho funcionará
muito bem.
Mas se usarmos a função errada
em um teste, o aparelho poderá
ser danificado.

Multímetro

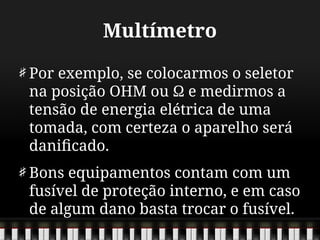

Por exemplo, se colocarmos o seletor
na posição OHM ou Ω e medirmos a
tensão de energia elétrica de uma
tomada, com certeza o aparelho será
danificado.
Bons equipamentos contam com um
fusível de proteção interno, e em caso
de algum dano basta trocar o fusível.

Multímetro

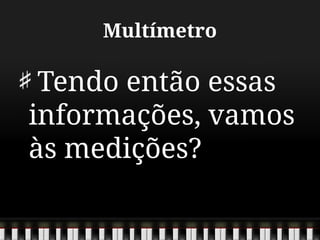

Tendo então essas
informações, vamos
às medições?

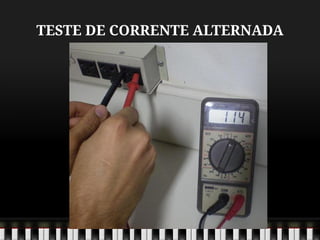

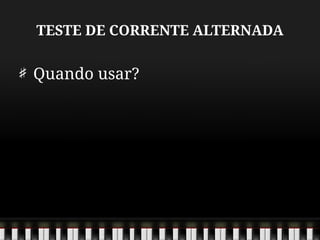

TESTE DE CORRENTE ALTERNADA
Quando usar?

Quando não sabemos qual a
voltagem de uma tomada de
parede, se 110V ou 220V, ou se a
tomada está energizada ou não.

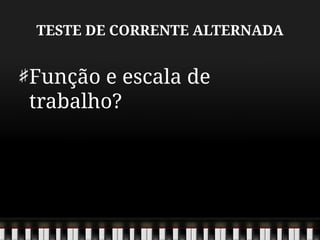

Função e escala de
trabalho?

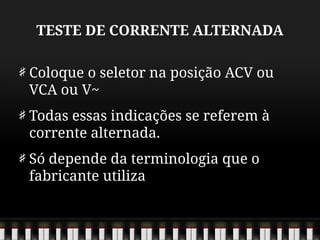

Coloque o seletor na posição ACV ou
VCA ou V~
Todas essas indicações se referem à
corrente alternada.
Só depende da terminologia que o
fabricante utiliza

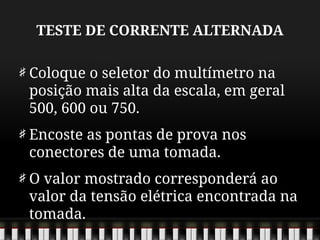

Coloque o seletor do multímetro na
posição mais alta da escala, em geral
500, 600 ou 750.
Encoste as pontas de prova nos
conectores de uma tomada.
O valor mostrado corresponderá ao
valor da tensão elétrica encontrada na
tomada.

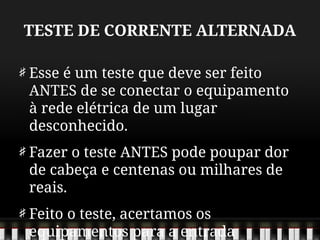

Esse é um teste que deve ser feito
ANTES de se conectar o equipamento
à rede elétrica de um lugar
desconhecido.
Fazer o teste ANTES pode poupar dor
de cabeça e centenas ou milhares de
reais.
Feito o teste, acertamos os
equipamentos para a entrada

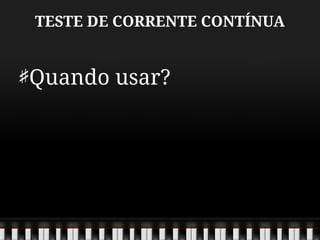

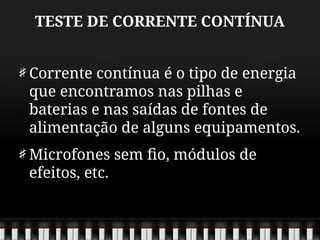

TESTE DE CORRENTE CONTÍNUA
Quando usar?

Corrente contínua é o tipo de energia
que encontramos nas pilhas e
baterias e nas saídas de fontes de
alimentação de alguns equipamentos.
Microfones sem fio, módulos de
efeitos, etc.

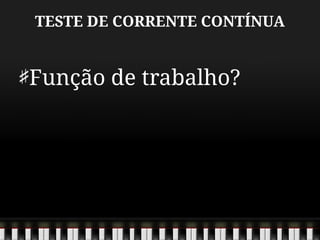

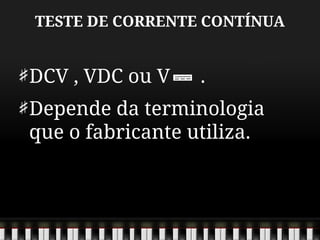

Função de trabalho?

DCV , VDC ou V .
Depende da terminologia
que o fabricante utiliza.

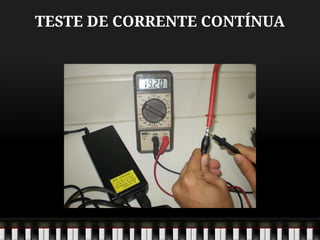

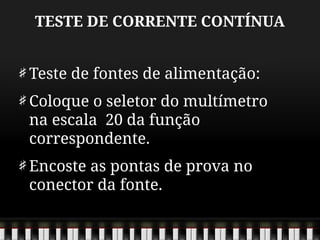

Teste de fontes de alimentação:
Coloque o seletor do multímetro
na escala 20 da função
correspondente.
Encoste as pontas de prova no
conector da fonte.

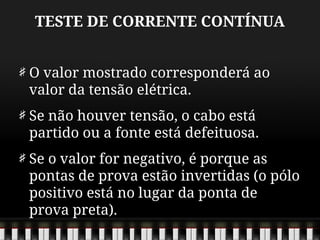

O valor mostrado corresponderá ao
valor da tensão elétrica.
Se não houver tensão, o cabo está
partido ou a fonte está defeituosa.
Se o valor for negativo, é porque as
pontas de prova estão invertidas (o pólo
positivo está no lugar da ponta de
prova preta).

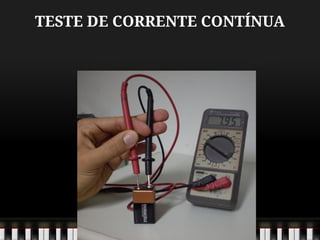

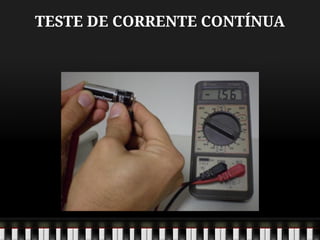

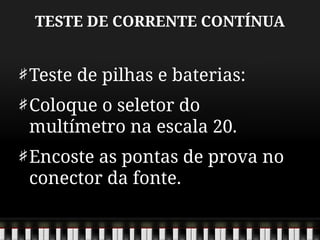

Teste de pilhas e baterias:
Coloque o seletor do
multímetro na escala 20.
Encoste as pontas de prova no
conector da fonte.

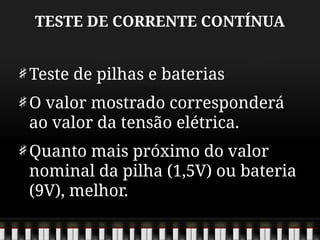

Teste de pilhas e baterias
O valor mostrado corresponderá
ao valor da tensão elétrica.
Quanto mais próximo do valor
nominal da pilha (1,5V) ou bateria
(9V), melhor.

Se o valor for negativo, é
porque as pontas de prova
estão invertidas.

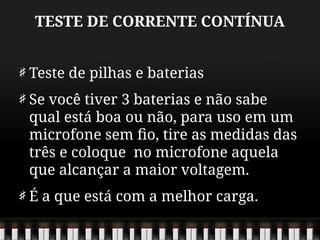

Se você tiver 3 baterias e não sabe
qual está boa ou não, para uso em um
microfone sem fio, tire as medidas das
três e coloque no microfone aquela
que alcançar a maior voltagem.
É a que está com a melhor carga.

TESTE DE RESISTÊNCIA ELÉTRICA
(IMPEDÂNCIA)
Quando usar?

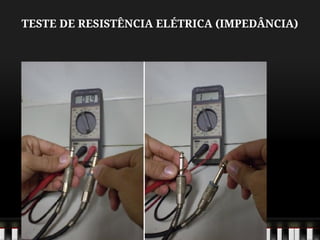

TESTE DE RESISTÊNCIA ELÉTRICA (IMPEDÂNCIA)

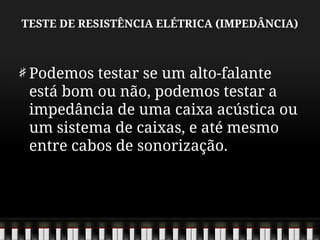

Podemos testar se um alto-falante
está bom ou não, podemos testar a
impedância de uma caixa acústica ou
um sistema de caixas, e até mesmo
entre cabos de sonorização.

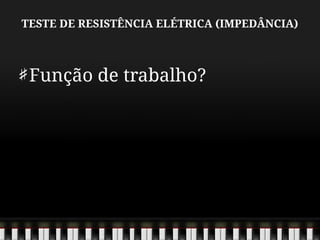

Função de trabalho?

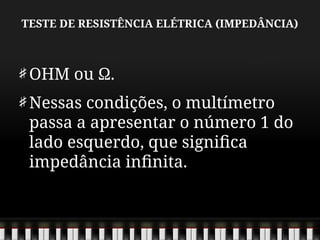

OHM ou Ω.
Nessas condições, o multímetro
passa a apresentar o número 1 do
lado esquerdo, que significa
impedância infinita.

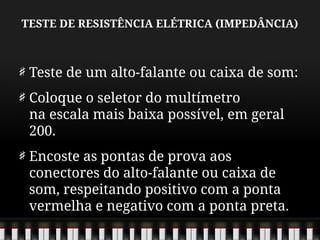

Teste de um alto-falante ou caixa de som:
na escala mais baixa possível, em geral
200.
Encoste as pontas de prova aos
conectores do alto-falante ou caixa de
som, respeitando positivo com a ponta
vermelha e negativo com a ponta preta.

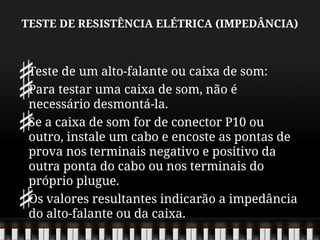

Para testar uma caixa de som, não é
necessário desmontá-la.
Se a caixa de som for de conector P10 ou
outro, instale um cabo e encoste as pontas de
prova nos terminais negativo e positivo da
outra ponta do cabo ou nos terminais do
próprio plugue.
Os valores resultantes indicarão a impedância
do alto-falante ou da caixa.

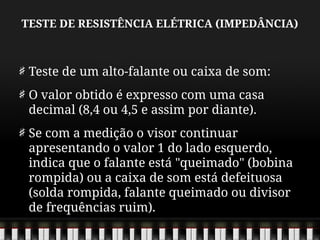

O valor obtido é expresso com uma casa
decimal (8,4 ou 4,5 e assim por diante).
Se com a medição o visor continuar
apresentando o valor 1 do lado esquerdo,
indica que o falante está "queimado" (bobina
rompida) ou a caixa de som está defeituosa
(solda rompida, falante queimado ou divisor
de frequências ruim).

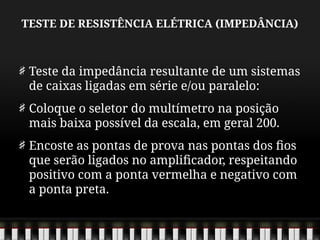

Teste da impedância resultante de um sistemas
de caixas ligadas em série e/ou paralelo:
Coloque o seletor do multímetro na posição
mais baixa possível da escala, em geral 200.
Encoste as pontas de prova nas pontas dos fios
que serão ligados no amplificador, respeitando
positivo com a ponta vermelha e negativo com
a ponta preta.

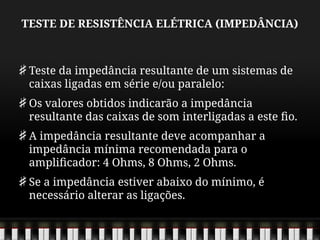

Teste da impedância resultante de um sistemas de
caixas ligadas em série e/ou paralelo:
Os valores obtidos indicarão a impedância
resultante das caixas de som interligadas a este fio.
A impedância resultante deve acompanhar a
impedância mínima recomendada para o
amplificador: 4 Ohms, 8 Ohms, 2 Ohms.
Se a impedância estiver abaixo do mínimo, é
necessário alterar as ligações.

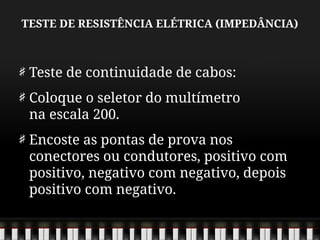

Teste de continuidade de cabos:
na escala 200.
Encoste as pontas de prova nos
conectores ou condutores, positivo com
positivo, negativo com negativo, depois
positivo com negativo.

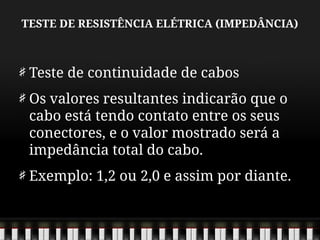

Teste de continuidade de cabos
Os valores resultantes indicarão que o
cabo está tendo contato entre os seus
conectores, e o valor mostrado será a
impedância total do cabo.
Exemplo: 1,2 ou 2,0 e assim por diante.

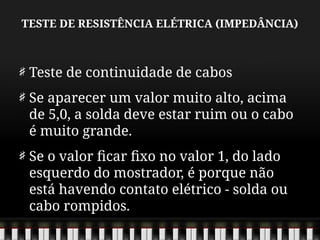

Se aparecer um valor muito alto, acima
de 5,0, a solda deve estar ruim ou o cabo
é muito grande.
Se o valor ficar fixo no valor 1, do lado
esquerdo do mostrador, é porque não
está havendo contato elétrico - solda ou
cabo rompidos.

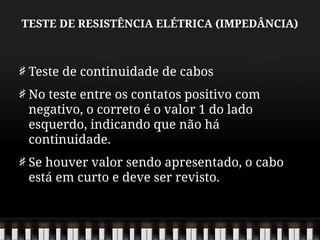

No teste entre os contatos positivo com
negativo, o correto é o valor 1 do lado
esquerdo, indicando que não há
continuidade.
Se houver valor sendo apresentado, o cabo
está em curto e deve ser revisto.

O teste de continuidade é um bom
apoio, útil para descobrir onde está
o problema, mas não esqueça de
realizar um teste em condições reais
de uso nos cabos (teste sonoro).

Multímetro

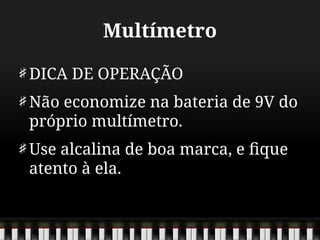

DICA DE OPERAÇÃO
Não economize na bateria de 9V do
próprio multímetro.
Use alcalina de boa marca, e fique
atento à ela.

Multímetro
DICA DE OPERAÇÃO
Quando a pilha está fraca, as
leituras passam a ser erradas.
Alguns multímetros, em geral, os
modelos mais caros, apresentam
no painel um símbolo indicativo de
bateria fraca.

Multímetro

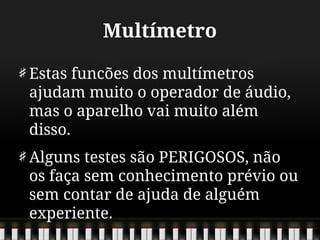

Estas funcões dos multímetros
ajudam muito o operador de áudio,
mas o aparelho vai muito além
disso.
Alguns testes são PERIGOSOS, não
os faça sem conhecimento prévio ou
sem contar de ajuda de alguém
experiente.

Multímetro

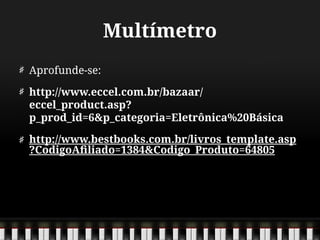

Aprofunde-se:
http://www.eccel.com.br/bazaar/
eccel_product.asp?
p_prod_id=6&p_categoria=Eletrônica%20Básica
http://www.bestbooks.com.br/livros_template.asp
?CodigoAfiliado=1384&Codigo_Produto=64805
