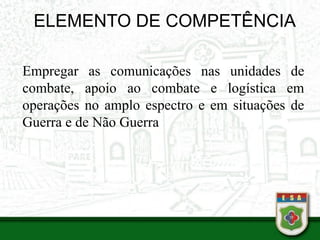

- 4. ELEMENTO DE COMPETÊNCIA Empregaras comunicações nas unidades de combate, apoio ao combate e logística em operações no amplo espectro e em situações de Guerra e de Não Guerra

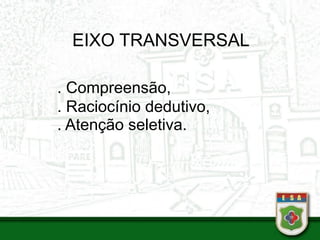

- 5. EIXO TRANSVERSAL . Compreensão, .Raciocínio dedutivo, . Atenção seletiva.

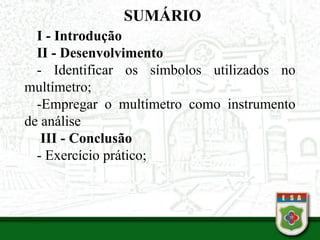

- 6. SUMÁRIO I - Introdução II- Desenvolvimento - Identificar os símbolos utilizados no multímetro; -Empregar o multímetro como instrumento de análise III - Conclusão - Exercício prático;

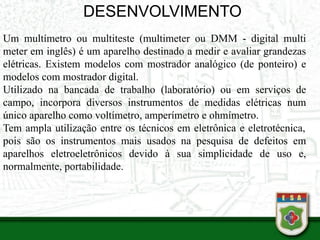

- 7. DESENVOLVIMENTO Um multímetro oumultiteste (multimeter ou DMM - digital multi meter em inglês) é um aparelho destinado a medir e avaliar grandezas elétricas. Existem modelos com mostrador analógico (de ponteiro) e modelos com mostrador digital. Utilizado na bancada de trabalho (laboratório) ou em serviços de campo, incorpora diversos instrumentos de medidas elétricas num único aparelho como voltímetro, amperímetro e ohmímetro. Tem ampla utilização entre os técnicos em eletrônica e eletrotécnica, pois são os instrumentos mais usados na pesquisa de defeitos em aparelhos eletroeletrônicos devido à sua simplicidade de uso e, normalmente, portabilidade.

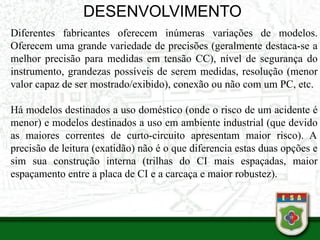

- 8. DESENVOLVIMENTO Diferentes fabricantes ofereceminúmeras variações de modelos. Oferecem uma grande variedade de precisões (geralmente destaca-se a melhor precisão para medidas em tensão CC), nível de segurança do instrumento, grandezas possíveis de serem medidas, resolução (menor valor capaz de ser mostrado/exibido), conexão ou não com um PC, etc. Há modelos destinados a uso doméstico (onde o risco de um acidente é menor) e modelos destinados a uso em ambiente industrial (que devido as maiores correntes de curto-circuito apresentam maior risco). A precisão de leitura (exatidão) não é o que diferencia estas duas opções e sim sua construção interna (trilhas do CI mais espaçadas, maior espaçamento entre a placa de CI e a carcaça e maior robustez).

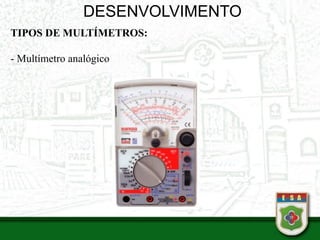

- 9. DESENVOLVIMENTO TIPOS DE MULTÍMETROS: -Multímetro analógico

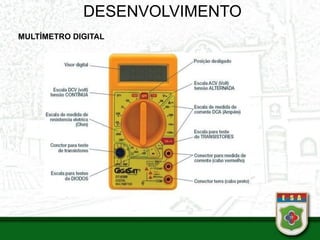

- 10.

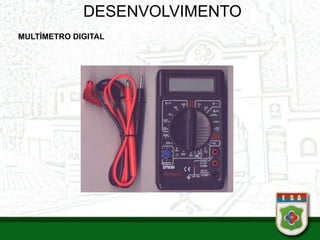

- 11.

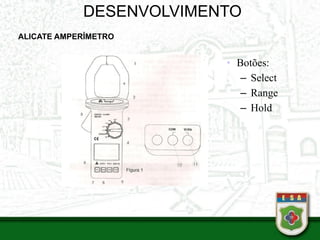

- 12. DESENVOLVIMENTO ALICATE AMPERÍMETRO • • Botões: –Select – Range – Hold

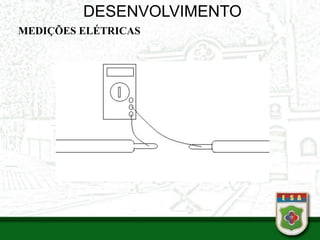

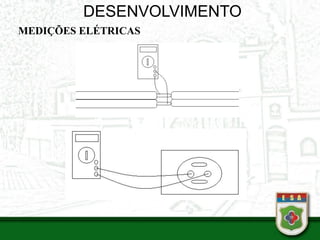

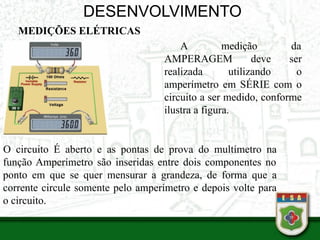

- 13. DESENVOLVIMENTO MEDIÇÕES ELÉTRICAS • A mediçãoda AMPERAGEM deve ser realizada utilizando o amperímetro em SÉRIE com o circuito a ser medido, conforme ilustra a figura. O circuito É aberto e as pontas de prova do multímetro na função Amperímetro são inseridas entre dois componentes no ponto em que se quer mensurar a grandeza, de forma que a corrente circule somente pelo amperímetro e depois volte para o circuito.
- 14.

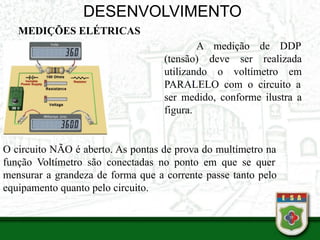

- 15. DESENVOLVIMENTO MEDIÇÕES ELÉTRICAS • A mediçãode DDP (tensão) deve ser realizada utilizando o voltímetro em PARALELO com o circuito a ser medido, conforme ilustra a figura. O circuito NÃO é aberto. As pontas de prova do multímetro na função Voltímetro são conectadas no ponto em que se quer mensurar a grandeza de forma que a corrente passe tanto pelo equipamento quanto pelo circuito.
- 16.

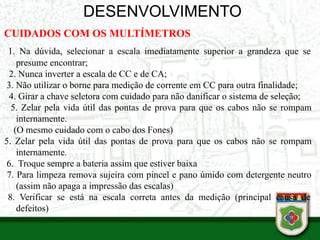

- 17. DESENVOLVIMENTO CUIDADOS COM OSMULTÍMETROS 1. Na dúvida, selecionar a escala imediatamente superior a grandeza que se presume encontrar; 2. Nunca inverter a escala de CC e de CA; 3. Não utilizar o borne para medição de corrente em CC para outra finalidade; 4. Girar a chave seletora com cuidado para não danificar o sistema de seleção; 5. Zelar pela vida útil das pontas de prova para que os cabos não se rompam internamente. (O mesmo cuidado com o cabo dos Fones) 5. Zelar pela vida útil das pontas de prova para que os cabos não se rompam internamente. 6. Troque sempre a bateria assim que estiver baixa 7. Para limpeza remova sujeira com pincel e pano úmido com detergente neutro (assim não apaga a impressão das escalas) 8. Verificar se está na escala correta antes da medição (principal causa de defeitos)
- 18.

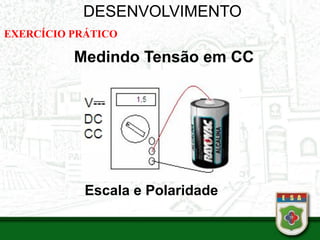

- 19. DESENVOLVIMENTO EXERCÍCIO PRÁTICO Medindo Tensãoem CC Escala e Polaridade
- 20. DESENVOLVIMENTO EXERÍCIO PRÁTICO Medindo Tensãoem CC Escala e Polaridade

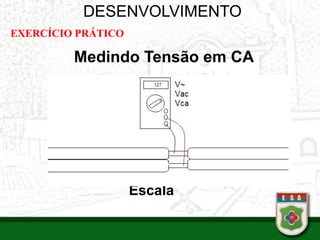

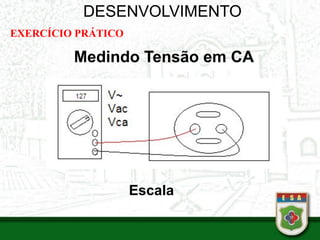

- 21. DESENVOLVIMENTO EXERCÍCIO PRÁTICO Medindo Tensãoem CA Escala
- 22. DESENVOLVIMENTO EXERCÍCIO PRÁTICO Medindo Tensãoem CA Escala
- 23. DESENVOLVIMENTO EXERCÍCIO PRÁTICO Testando continuidade Condutorfora do conduite
- 24. DESENVOLVIMENTO EXERCÍCIO PRÁTICO Verificando curto-circuito Condutordentro do conduite Podem estar em curto
