c3b3ptica-geomc3a9trica.ppt

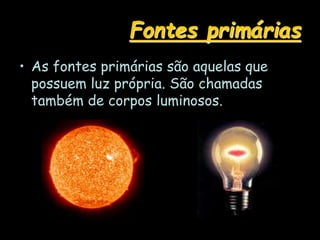

- 2. Fontes primárias • Asfontes primárias são aquelas que possuem luz própria. São chamadas também de corpos luminosos.

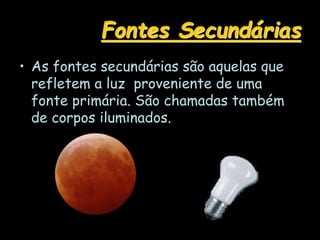

- 3. Fontes Secundárias • Asfontes secundárias são aquelas que refletem a luz proveniente de uma fonte primária. São chamadas também de corpos iluminados.

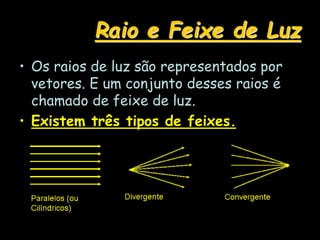

- 4. Raio e Feixede Luz • Os raios de luz são representados por vetores. E um conjunto desses raios é chamado de feixe de luz. • Existem três tipos de feixes.
- 5. Meios de Propagaçãoda luz • Meio Transparente:

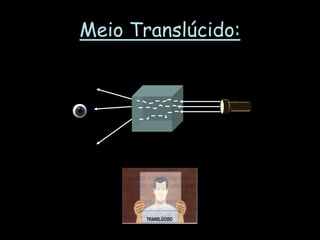

- 6.
- 7.

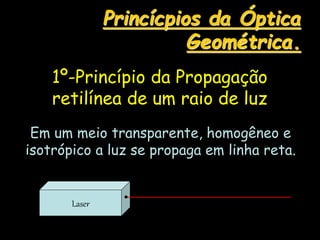

- 8. Princícpios da Óptica Geométrica. 1º-Princípioda Propagação retilínea de um raio de luz Em um meio transparente, homogêneo e isotrópico a luz se propaga em linha reta. Laser

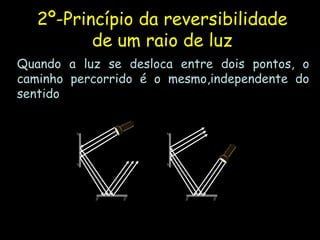

- 9. 2º-Princípio da reversibilidade deum raio de luz Quando a luz se desloca entre dois pontos, o caminho percorrido é o mesmo,independente do sentido

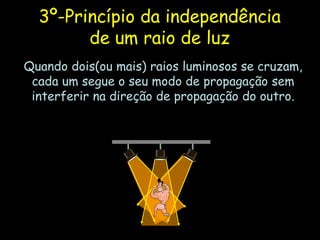

- 10. 3º-Princípio da independência deum raio de luz Quando dois(ou mais) raios luminosos se cruzam, cada um segue o seu modo de propagação sem interferir na direção de propagação do outro.

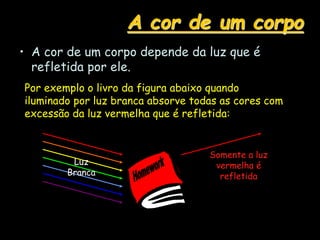

- 11. A cor deum corpo • A cor de um corpo depende da luz que é refletida por ele. Por exemplo o livro da figura abaixo quando iluminado por luz branca absorve todas as cores com excessão da luz vermelha que é refletida: Luz Branca Somente a luz vermelha é refletida

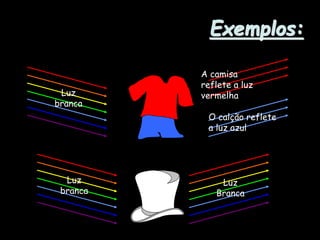

- 12. Exemplos: Luz branca A camisa reflete aluz vermelha Luz Branca O calção reflete a luz azul Luz branca

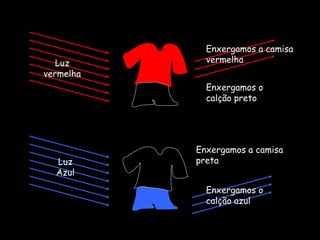

- 13. Luz vermelha Enxergamos a camisa vermelha Luz Azul Enxergamoso calção preto Enxergamos a camisa preta Enxergamos o calção azul
- 14. Leis da Reflexão Raioincidente Normal Raio refletido Ângulo de incidência Ângulo de reflexão Espelho Ângulo de Incidência = Ângulo de reflexão

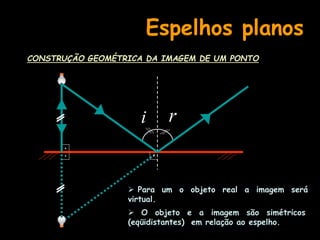

- 15. Espelhos planos CONSTRUÇÃO GEOMÉTRICADA IMAGEM DE UM PONTO i r Para um o objeto real a imagem será virtual. O objeto e a imagem são simétricos (eqüidistantes) em relação ao espelho.

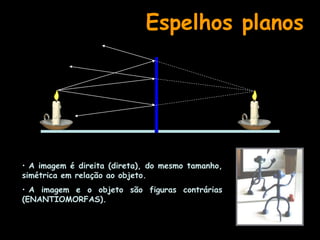

- 16. Espelhos planos • Aimagem é direita (direta), do mesmo tamanho, simétrica em relação ao objeto. • A imagem e o objeto são figuras contrárias (ENANTIOMORFAS).

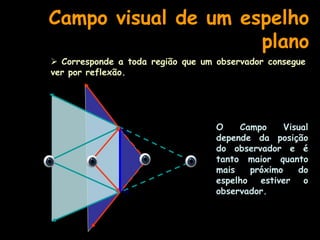

- 17. Campo visual deum espelho plano Corresponde a toda região que um observador consegue ver por reflexão. O Campo Visual depende da posição do observador e é tanto maior quanto mais próximo do espelho estiver o observador.
- 18. Espelhos Esféricos São calotasesféricas que podem ser espelhadas tanto na parte interna como na parte externa.

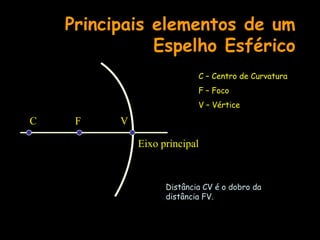

- 19. F C V Eixo principal DistânciaCV é o dobro da distância FV. C – Centro de Curvatura F – Foco V – Vértice Principais elementos de um Espelho Esférico

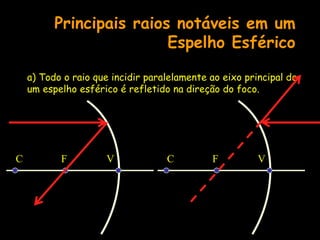

- 20. Principais raios notáveisem um Espelho Esférico a) Todo o raio que incidir paralelamente ao eixo principal de um espelho esférico é refletido na direção do foco. F C V F C V
- 21. b) Todo oraio que incidir na direção do foco será refletido paralelamente ao eixo principal do espelho. F C V F C V

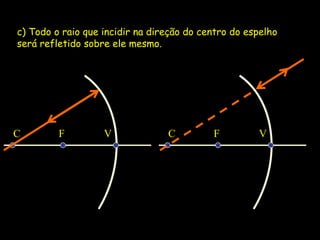

- 22. c) Todo oraio que incidir na direção do centro do espelho será refletido sobre ele mesmo. F C V F C V

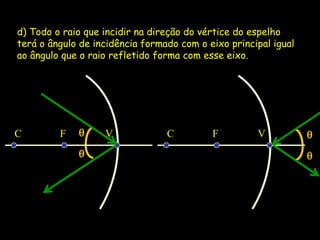

- 23. d) Todo oraio que incidir na direção do vértice do espelho terá o ângulo de incidência formado com o eixo principal igual ao ângulo que o raio refletido forma com esse eixo. F C V F C V

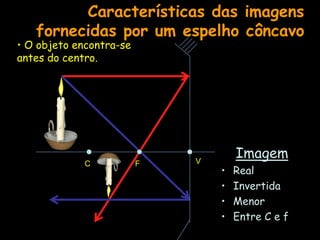

- 24. Características das imagens fornecidaspor um espelho côncavo • O objeto encontra-se antes do centro. Imagem • Real • Invertida • Menor • Entre C e f C F V

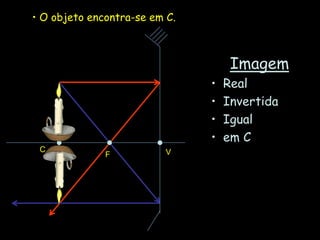

- 25. • O objetoencontra-se em C. Imagem • Real • Invertida • Igual • em C C F V

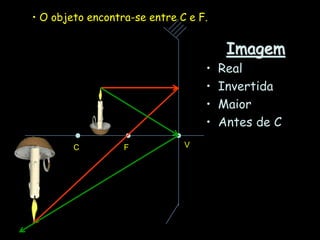

- 26. Imagem • Real • Invertida •Maior • Antes de C C F V • O objeto encontra-se entre C e F.

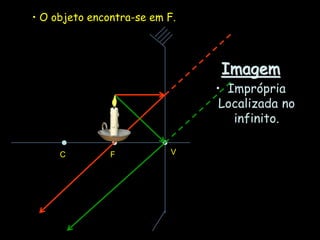

- 27. • O objetoencontra-se em F. Imagem • Imprópria Localizada no infinito. C F V

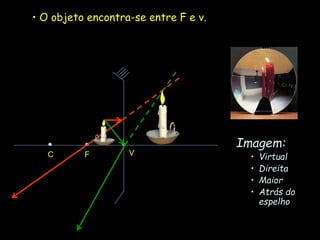

- 28. Imagem: • Virtual • Direita •Maior • Atrás do espelho C F V • O objeto encontra-se entre F e v.

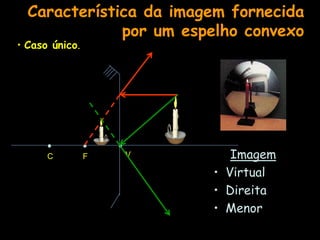

- 29. Imagem • Virtual • Direita •Menor C F V Característica da imagem fornecida por um espelho convexo • Caso único.

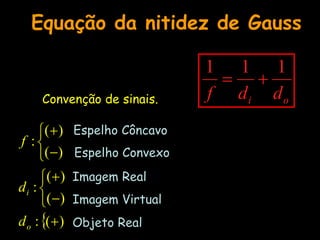

- 30. Equação da nitidezde Gauss Convenção de sinais. ) ( : ) ( ) ( : ) ( ) ( : o i d d f Espelho Côncavo Espelho Convexo Imagem Real Imagem Virtual Objeto Real o i d d f 1 1 1

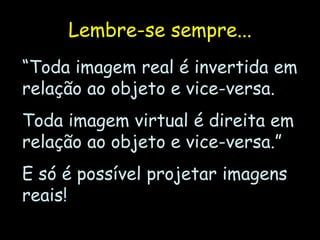

- 31. Lembre-se sempre... “Toda imagemreal é invertida em relação ao objeto e vice-versa. Toda imagem virtual é direita em relação ao objeto e vice-versa.” E só é possível projetar imagens reais!
- 32. Refração da luz Refraçãoé a passagem da luz de um meio para outro. Observamos que, quando um raio de luz incidente for oblíquo, a refração é acompanhada de desvio de direção, o que não acontece se a incidência do raio for perpendicular.
- 33. Índice de Refraçãoabsoluto de um meio (n) v c n s m c / 10 . 3 8 c v 1 n Onde: C – Velocidade da luz no vácuo v – Velocidade da luz no meio considerado

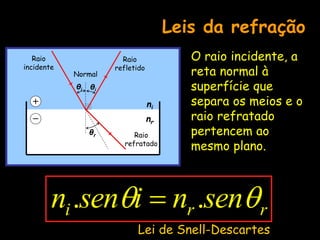

- 34. Leis da refração Oraio incidente, a reta normal à superfície que separa os meios e o raio refratado pertencem ao mesmo plano. ni nr Normal θi θr Raio incidente Raio refratado r r i sen n i sen n . . Lei de Snell-Descartes θi Raio refletido
- 35. Observação: a) Quando umraio de luz passa de um meio menos refringente para outro mais refringente o raio refrato é aproximado da reta normal. Normal i r
- 36. Observação: b) Quando umraio de luz passa de um meio mais refringente para outro menos refringente o raio refrato é afastado da reta normal. Normal i r

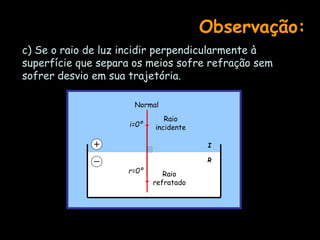

- 37. Observação: c) Se oraio de luz incidir perpendicularmente à superfície que separa os meios sofre refração sem sofrer desvio em sua trajetória. I R Normal i=0º r=0º Raio refratado Raio incidente
- 38.

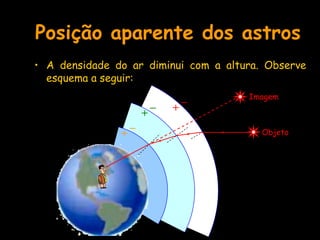

- 39. Posição aparente dosastros • A densidade do ar diminui com a altura. Observe esquema a seguir: Objeto Imagem

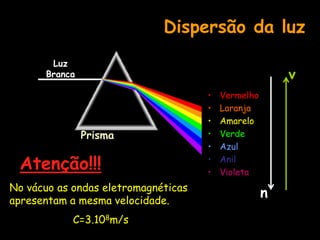

- 40. Dispersão da luz Prisma Luz Branca •Vermelho • Laranja • Amarelo • Verde • Azul • Anil • Violeta n v Atenção!!! No vácuo as ondas eletromagnéticas apresentam a mesma velocidade. C=3.108m/s

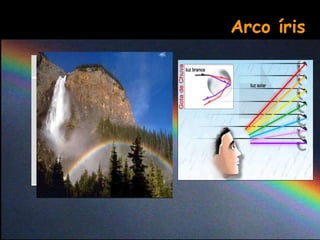

- 41.
- 42. Fonte de luz N θ θ N . L L Reflexãototal da luz menor n maior n

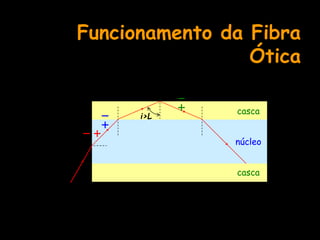

- 43. Aplicação da reflexãototal Fibra Ótica
- 44.
- 45.

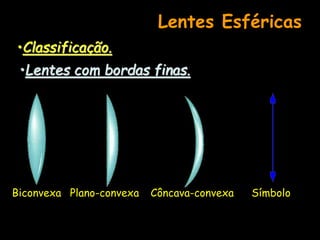

- 46. Lentes Esféricas •Classificação. •Lentes combordas finas. Biconvexa Plano-convexa Côncava-convexa Símbolo

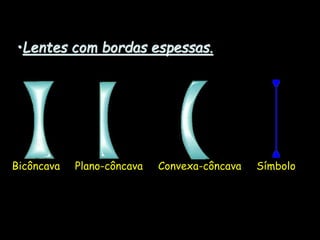

- 47. •Lentes com bordasespessas. Bicôncava Plano-côncava Convexa-côncava Símbolo

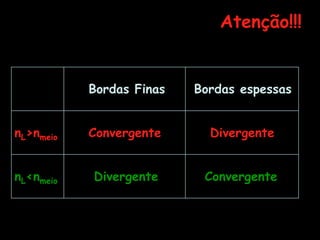

- 48. Atenção!!! Bordas Finas Bordasespessas nL>nmeio Convergente Divergente nL<nmeio Divergente Convergente
- 49. Principais elementos deuma Lente Esférica F C F´ C´ C = centro principal F = Foco Principal C´ = centro Antiprincipal F´ = Foco Antiprincipal CO = Centro Óptico Eixo Principal CO F’ C’ F C
- 50. Principais raios notáveisde uma Lente Esférica F C F´ C´ Eixo Principal CO F’ C’ F C

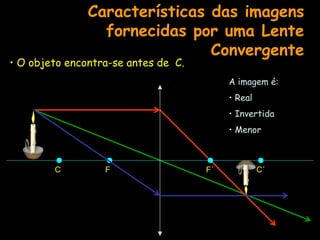

- 51. F C F´ C´ Aimagem é: • Real • Invertida • Menor Características das imagens fornecidas por uma Lente Convergente • O objeto encontra-se antes de C.

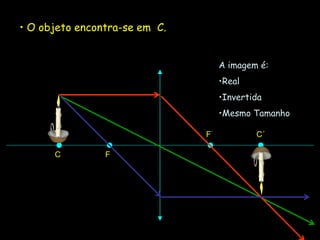

- 52. A imagem é: •Real •Invertida •MesmoTamanho F C F´ C´ • O objeto encontra-se em C.
- 53. F C F´ C´ A imagemé: • Real • Invertida • Maior • O objeto encontra-se entre C e F.

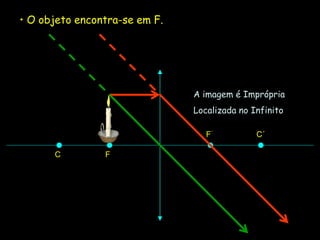

- 54. F C F´ C´ A imagemé Imprópria Localizada no Infinito • O objeto encontra-se em F.

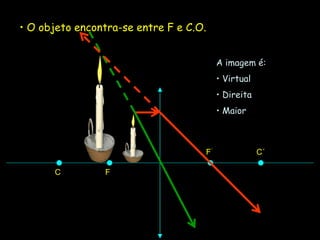

- 55. F C F´ C´ • Oobjeto encontra-se entre F e C.O. A imagem é: • Virtual • Direita • Maior

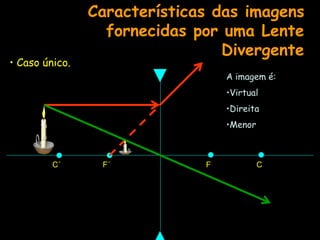

- 56. A imagem é: •Virtual •Direita •Menor FC C´ F´ Características das imagens fornecidas por uma Lente Divergente • Caso único.

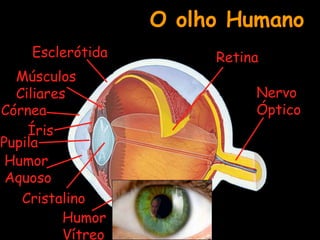

- 57.
- 58. Controla a entradade luz no globo Ocular (é o “diafragma” da máquina) É o orifício localizado no centro da íris. Abertura controlada por Músculo liso Pupila normal Pupila dilatada (Midríase) Íris Púpila
- 59. • A miopiase caracteriza pela dificuldade de enxergar objetos muito distantes, ou seja, no infinito. • A imagem se forma antes da retina. Defeitos da visão. •Miopia
- 60. • Como aimagem se forma antes da retina é preciso divergir os raios de luz vindos desse objeto para que o cristalino consiga convergir sobre a retina. • A lente capaz de divergir os raios é a lente de bordas grossas. • Correção

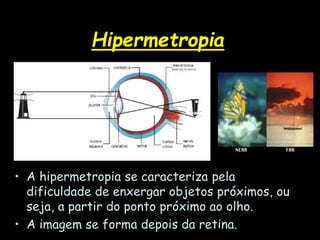

- 61. Hipermetropia • A hipermetropiase caracteriza pela dificuldade de enxergar objetos próximos, ou seja, a partir do ponto próximo ao olho. • A imagem se forma depois da retina.

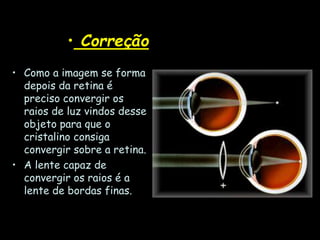

- 62. • Correção • Comoa imagem se forma depois da retina é preciso convergir os raios de luz vindos desse objeto para que o cristalino consiga convergir sobre a retina. • A lente capaz de convergir os raios é a lente de bordas finas.
- 63. Presbiopia • À medidaque as pessoas envelhecem, o cristalino se torna menos flexível e sua capacidade de acomodação de reduz. Tanto o presbíope como o hipermétrope não enxergam bem a pequenas distâncias, isto é, seus pontos próximos estão a distâncias superiores a 25 cm. • A lente corretora para um presbíope é a mesma, portanto, que para um hipermétrope.

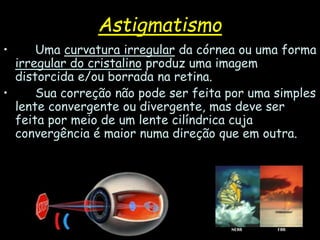

- 64. Astigmatismo • Uma curvaturairregular da córnea ou uma forma irregular do cristalino produz uma imagem distorcida e/ou borrada na retina. • Sua correção não pode ser feita por uma simples lente convergente ou divergente, mas deve ser feita por meio de um lente cilíndrica cuja convergência é maior numa direção que em outra.

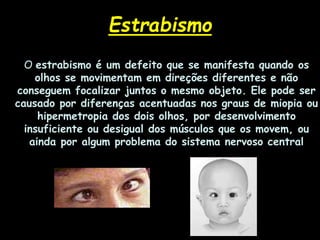

- 65. O estrabismo éum defeito que se manifesta quando os olhos se movimentam em direções diferentes e não conseguem focalizar juntos o mesmo objeto. Ele pode ser causado por diferenças acentuadas nos graus de miopia ou hipermetropia dos dois olhos, por desenvolvimento insuficiente ou desigual dos músculos que os movem, ou ainda por algum problema do sistema nervoso central Estrabismo

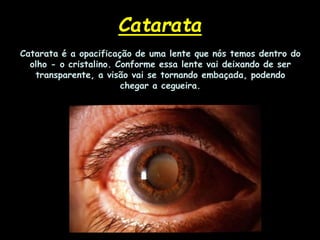

- 66. Catarata é aopacificação de uma lente que nós temos dentro do olho - o cristalino. Conforme essa lente vai deixando de ser transparente, a visão vai se tornando embaçada, podendo chegar a cegueira. Catarata
