1. INFORMAÇÕES TÉCNICAS E ESQUEMAS DE LIGAÇÃO

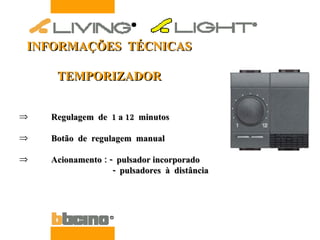

2. Regulagem de 1 a 12 minutos Botão de regulagem manual Acionamento : - pulsador incorporado - pulsadores à distância INFORMAÇÕES TÉCNICAS TEMPORIZADOR

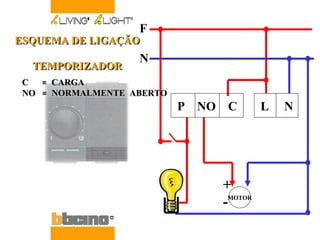

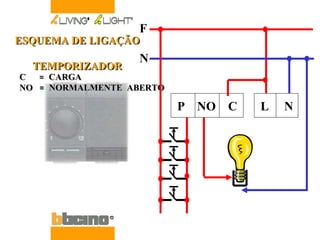

3. P NO C L N F N C = CARGA NO = NORMALMENTE ABERTO ESQUEMA DE LIGAÇÃO TEMPORIZADOR

4. + - F N MOTOR C = CARGA NO = NORMALMENTE ABERTO ESQUEMA DE LIGAÇÃO TEMPORIZADOR P NO C L N

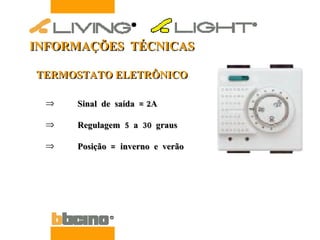

5. Sinal de saída = 2A Regulagem 5 a 30 graus Posição = inverno e verão INFORMAÇÕES TÉCNICAS TERMOSTATO ELETRÔNICO

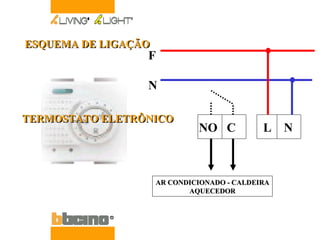

6. NO C L N F N AR CONDICIONADO - CALDEIRA AQUECEDOR TERMOSTATO ELETRÔNICO ESQUEMA DE LIGAÇÃO

7. Temporização = 30 seg a 10 min Potência de comando = 500 W Comando por pulsador Seletor de posição O - A - I Campo de cobertura 105 graus Distância de 6 metros INFORMAÇÕES TÉCNICAS SENSOR DE PRESENÇA

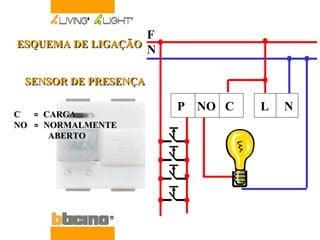

8. P NO C L N C = CARGA NO = NORMALMENTE ABERTO SENSOR DE PRESENÇA ESQUEMA DE LIGAÇÃO F N

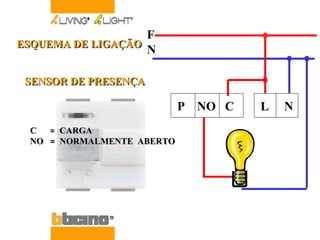

9. P NO C L N F N C = CARGA NO = NORMALMENTE ABERTO SENSOR DE PRESENÇA ESQUEMA DE LIGAÇÃO

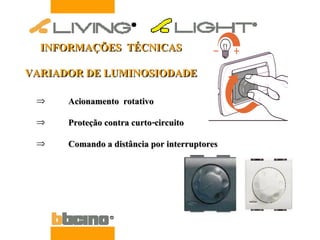

10. Acionamento rotativo Proteção contra curto-circuito Comando a distância por interruptores INFORMAÇÕES TÉCNICAS VARIADOR DE LUMINOSIODADE

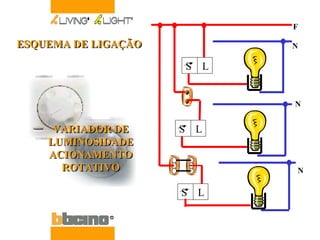

11. F N S L N S L N S L VARIADOR DE LUMINOSIDADE ACIONAMENTO ROTATIVO ESQUEMA DE LIGAÇÃO

12. VARIADOR DE LUMINOSIDADE ACIONAMENTO “SOFT-TOUCH” INFORMACÕES TÉCNICAS Liga ou desliga com leve toque Memória da regulagem de iluminação Proteção contra curto-circuito Acionamento direto no variador ou acionamento através de pulsadores

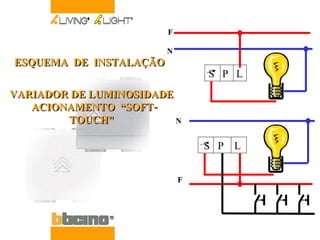

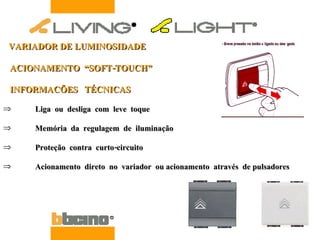

13. F N S P L N S P L VARIADOR DE LUMINOSIDADE ACIONAMENTO “SOFT-TOUCH” F ESQUEMA DE INSTALAÇÃO

14. RELÓGIO INFORMAÇÕES TÉCNICAS Despertador Visor de cristal luminoso Alimentação em rede normal Reserva de carga 30 dias Informações permanente no visor

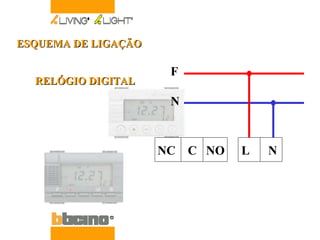

15. NC C NO L N F N RELÓGIO DIGITAL ESQUEMA DE LIGAÇÃO

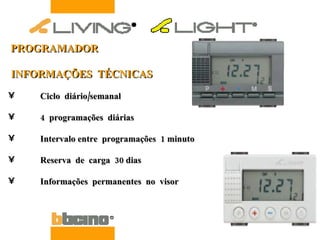

16. PROGRAMADOR INFORMAÇÕES TÉCNICAS Ciclo diário/semanal 4 programações diárias Intervalo entre programações 1 minuto Reserva de carga 30 dias Informações permanentes no visor

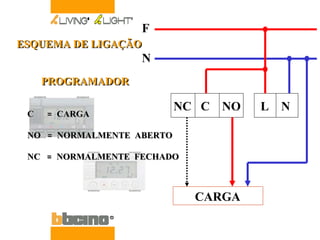

17. NC C NO L N CARGA F N C = CARGA NO = NORMALMENTE ABERTO NC = NORMALMENTE FECHADO PROGRAMADOR ESQUEMA DE LIGAÇÃO

18. LANTERNA DE EMERGÊNCIA INFORMAÇÕES TÉCNICAS Uso fixo ou portátil Parafuso de fixação na caixa Interruptor liga-desliga Sinalização de posição (led)

19. LANTERNA DE EMERGÊNCIA INFORMAÇÕES TÉCNICAS Autonomia 1 hora Bateria recarregável NiCd Tempo de recarga 48 hs Tensão bi-volt 127/220 v

20. ESQUEMA DE LIGAÇÃO LANTERNA DE EMERGÊNCIA

21. SISTEMA DE COMANDO A DISTÂNCIA

22. SISTEMA DE COMANDO A DISTÂNCIA ESTRUTURA Controle remoto Receptor 2 canais Receptor 1 canal

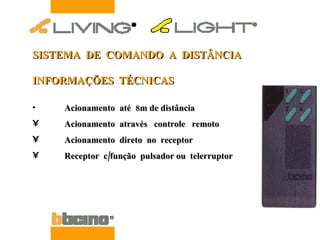

23. SISTEMA DE COMANDO A DISTÂNCIA INFORMAÇÕES TÉCNICAS Acionamento até 8m de distância Acionamento através controle remoto Acionamento direto no receptor Receptor c/função pulsador ou telerruptor

24. SISTEMA DE COMANDO A DISTÂNCIA INFORMAÇÕES TÉCNICAS Segurança contra acionamento simultâneo Controle remoto com 7teclas = 7 canais Seleção de 7 canais entre 16 possibilidades Sistema de seleção de canais Receptor 1 canal = 6 A Receptor 2 canais = 4 A

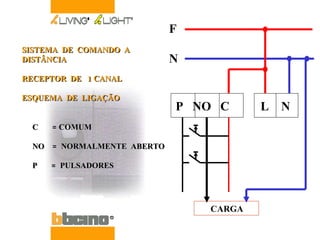

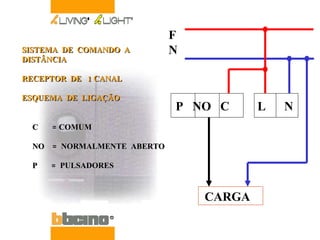

25. P NO C L N CARGA F N C = COMUM NO = NORMALMENTE ABERTO P = PULSADORES SISTEMA DE COMANDO A DISTÂNCIA RECEPTOR DE 1 CANAL ESQUEMA DE LIGAÇÃO

26. C = COMUM NO = NORMALMENTE ABERTO P = PULSADORES P NO C L N CARGA F N SISTEMA DE COMANDO A DISTÂNCIA RECEPTOR DE 1 CANAL ESQUEMA DE LIGAÇÃO

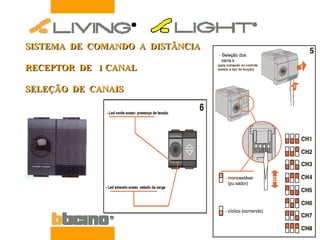

27. SISTEMA DE COMANDO A DISTÂNCIA RECEPTOR DE 1 CANAL SELEÇÃO DE CANAIS

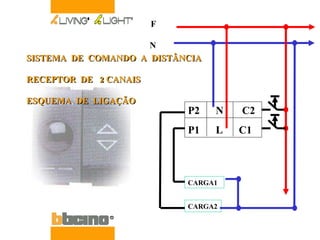

28. SISTEMA DE COMANDO A DISTÂNCIA RECEPTOR DE 2 CANAIS ESQUEMA DE LIGAÇÃO F N CARGA1 CARGA2 P2 N C2 P1 L C1

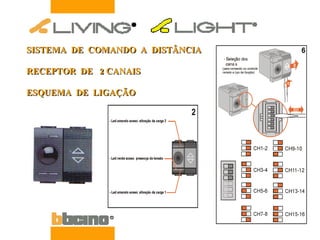

29. SISTEMA DE COMANDO A DISTÂNCIA RECEPTOR DE 2 CANAIS ESQUEMA DE LIGAÇÃO

30. SISTEMA DE COMANDO A DISTÂNCIA TELECOMANDO OU CONTROLE REMOTO
