O documento descreve diferentes sistemas de vídeo (analógico e digital) e como ativar alarmes através de câmeras de vídeo nos sistemas. Ele discute seletores de vídeo de 2 e 4 vias, o número de fios necessários para diferentes configurações, e como usar contatos em câmeras e seletores para acionar alarmes, fechaduras elétricas ou luzes.

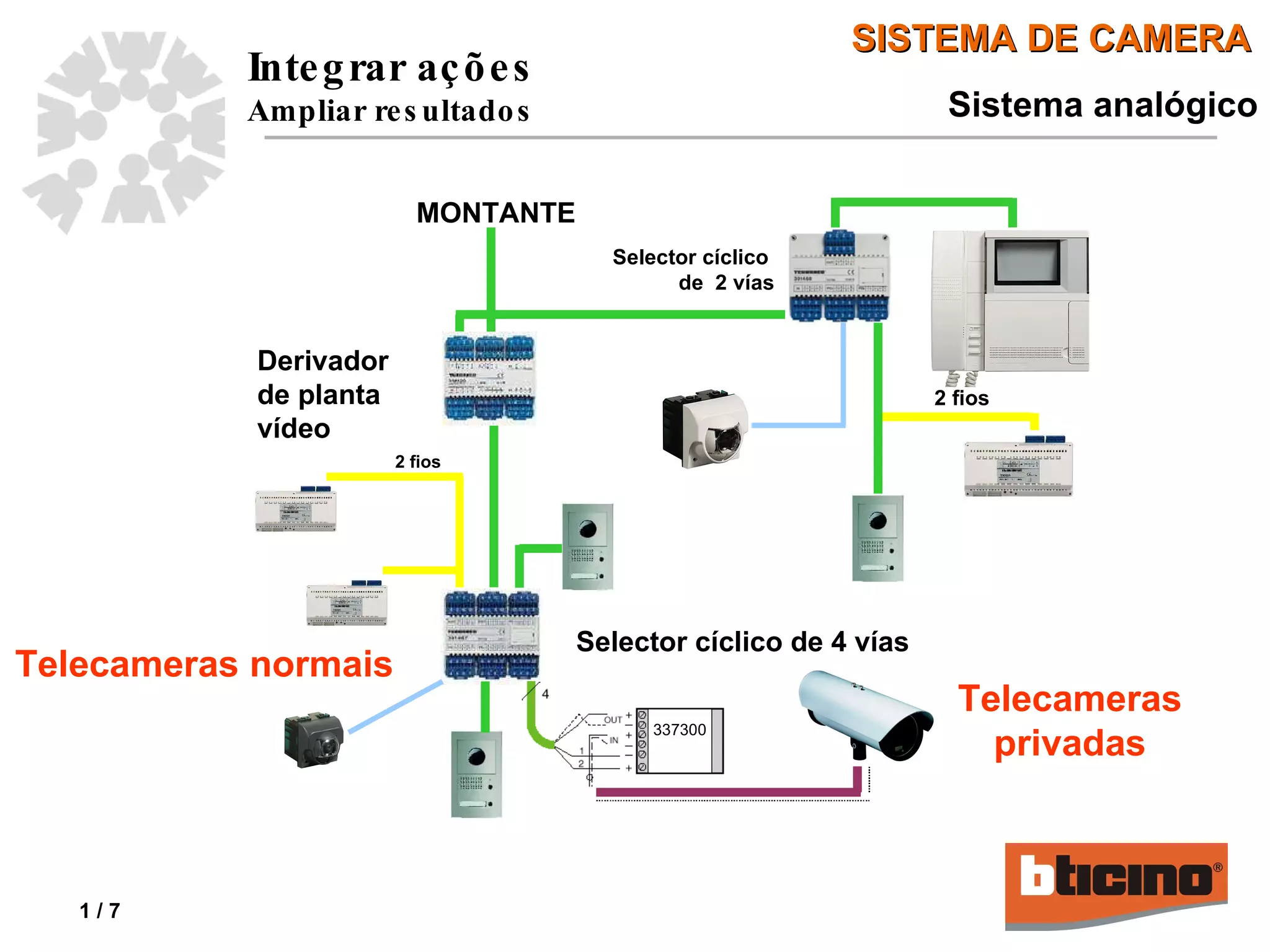

1. MONTANTE Derivador de planta vídeo Selector cíclico de 4 vías 2 fios Selector cíclico de 2 vías 2 fios Sistema analógico Telecameras normais Telecameras privadas 337300

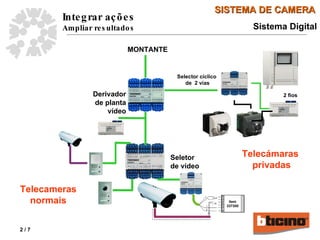

2. Seletor de vídeo Item 337300 MONTANTE Derivador de planta vídeo Telecameras normais 2 fios Telecámaras privadas Selector cíclico de 2 vías Sistema Digital

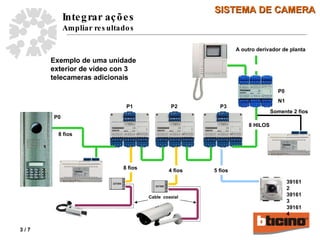

3. P0 P1 P2 P3 P0 N1 Somente 2 fios Cable coaxial 8 fios 4 fios 5 fios 8 fios A outro derivador de planta 391612 391613 391614 Exemplo de uma unidade exterior de vídeo con 3 telecameras adicionais 8 HILOS

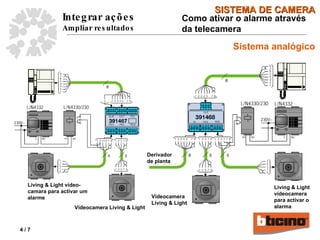

4. Sistema analógico V í deo camera Living & Ligh t V í deo camera Living & Ligh t Derivador de planta Living & Light v í deo camera para activar o alarma Living & Light v í deo- camara para activar um alarme Como ativar o alarme através da telecamera

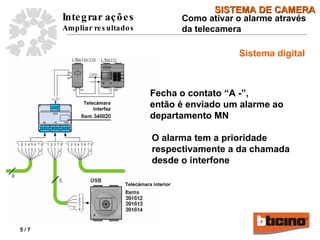

5. Sistema digital Fecha o contato “A -”, então é enviado um alarme ao departamento MN O alarma tem a prioridade respectivamente a da chamada desde o interfone Telecámara interfaz Telec á mara interior Como ativar o alarme através da telecamera

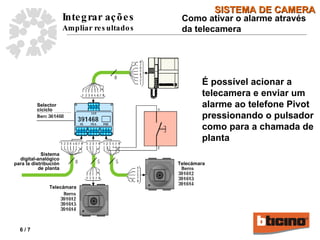

6. É possível acionar a telecamera e enviar um alarme ao telefone Pivot pressionando o pulsador como para a chamada de planta MOD=1 ALL=00 T=0 S elector cíciclo Telec á mara Telec á mara Sistema digital-analógico para la distribución de planta Como ativar o alarme através da telecamera

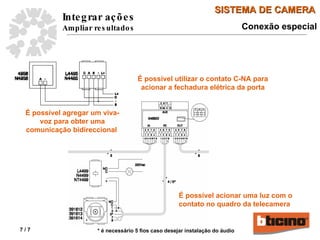

7. É possível utilizar o contato C-NA para acionar a fechadura elétrica da porta É possível agregar um viva-voz para obter uma comunicação bidireccional * é necessário 5 fios caso desejar instalação do áudio Conexão especial É possível acionar uma luz com o contato no quadro da telecamera
