1. INTRODUÇÃO
Parabéns! Você acaba de adquirir o módulo de comando Mixer para refletores subaquáticos Led Pool Sodramar, desenvolvido para oferecer-lhe a mais
eficiente iluminação ornamental em piscinas de vinil, fibra e alvenaria, o que possibilita você usufruir de sua piscina no período noturno, além de aprimorar sua
estética e agregar valor ao seu patrimônio, com um detalhe em especial, com o módulo Mixer você define e ajusta a cor da sua piscina.
ACESSÓRIOS PARA INSTALAÇÃO
-A instalação de refletores da linha Led Pool Sodramar requer o uso obrigatório dos seguintes acessórios:
-Transformador de segurança de 110/220V, para 12Vac (120W).
-Caixa de passagem Sodramar.
-Eletroduto (PVC) “plástico liso” Ø3/4”.
-Conexões de PVC marrom.
-Parafina.
-Disjuntor residual de segurança
VEDAÇÃO ELÉTRICA
Nas instalações a seguir é importante destacar a vedação da caixa de passagem no momento da instalação
elétrica, para evitar umidade e contato das conexões com a água proveniente da piscina ou de fonte externa.
Esta vedação deverá ser feita com parafina, devendo ser adicionada no estado líquido até preencher
toda caixa de passagem e suas conexões, caso este procedimento não seja executado, isto implicará na perda
de garantia do refletor.
Bem como, o eletroduto deverá ser constituído de material plástico e fixado com cola para tubo nas
suas extremidades.
ESPECIFICAÇÕES TÉCNICAS REFLETOR
ESPECIFICAÇÕES TÉCNICAS MÓDULO DE COMANDO MIXER
ENTRADA DE ENERGIA NO MÓDULO 12V
Transformador de 120W - Entrada 110V / 220V - Saída 12Vac
Quantidade máxima de lâmpadas por módulo - 1.000 lâmpadas.
Consumo na condição máxima de 1.000 lâmpadas - 96W
Sendo: L48 - total de 48 lâmpadas
L61 - total de 61 lâmpadas Dimensões
L133 - total de 133 lâmpadas em mm

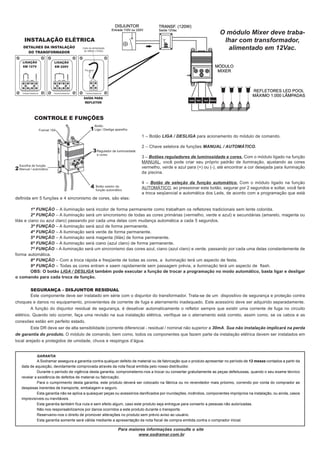

2. O módulo Mixer deve traba-
INSTALAÇÃO ELÉTRICA lhar com transformador,
alimentado em 12Vac.
CONTROLE E FUNÇÕES
1 – Botão LIGA / DESLIGA para acionamento do módulo de comando.
2 – Chave seletora de funções MANUAL / AUTOMÁTICO.
3 – Botões reguladores de luminosidade e cores. Com o módulo ligado na função
MANUAL, você pode criar seu próprio padrão de iluminação, ajustando as cores
vermelho, verde e azul para (+) ou (-), até encontrar a cor desejada para iluminação
da piscina.
4 – Botão de seleção da função automático. Com o módulo ligado na função
AUTOMÁTICO, ao pressionar este botão, segurar por 2 segundos e soltar, você fará
a troca seqüencial e automática dos Leds, de acordo com a programação que está
definida em 5 funções e 4 sincronismo de cores, são elas:
1ª FUNÇÃO – A iluminação será incolor de forma permanente como trabalham os refletores tradicionais sem lente colorida.
2ª FUNÇÃO – A iluminação será um sincronismo de todas as cores primárias (vermelho, verde e azul) e secundárias (amarelo, magenta ou
lilás e ciano ou azul claro) passando por cada uma delas com mudança automática a cada 5 segundos.
3ª FUNÇÃO – A iluminação será azul de forma permanente.
4ª FUNÇÃO – A iluminação será verde de forma permanente.
5ª FUNÇÃO – A iluminação será magenta (lilás) de forma permanente.
6ª FUNÇÃO – A iluminação será ciano (azul claro) de forma permanente.
7ª FUNÇÃO – A iluminação será um sincronismo das cores azul, ciano (azul claro) e verde, passando por cada uma delas constantemente de
forma automática.
8ª FUNÇÃO – Com a troca rápida e freqüente de todas as cores, a iluminação terá um aspecto de festa.
9ª FUNÇÃO – Todas as cores entram e saem rapidamente sem passagem prévia, a iluminação terá um aspecto de flash.
OBS: O botão LIGA / DESLIGA também pode executar a função de trocar a programação no modo automático, basta ligar e desligar
o comando para cada troca de função.
SEGURANÇA - DISJUNTOR RESIDUAL
Este componente deve ser instalado em série com o disjuntor do transformador. Trata-se de um dispositivo de segurança e proteção contra
choques e danos no equipamento, provenientes de corrente de fuga e aterramento inadequado. Este acessório deve ser adquirido separadamente.
A função do disjuntor residual de segurança, é desativar automaticamente o refletor sempre que existir uma corrente de fuga no circuito
elétrico. Quando isto ocorrer, faça uma revisão na sua instalação elétrica, verifique se o aterramento está correto, assim como, se os cabos e as
conexões estão em perfeito estado.
Este DR deve ser de alta sensibilidade (corrente diferencial - residual / nominal não superior a 30mA. Sua não instalação implicará na perda
de garantia do produto. O módulo de comando, bem como, todos os componentes que fazem parte da instalação elétrica devem ser instalados em
local arejado e protegidos de umidade, chuva e respingos d’água.
GARANTIA
A Sodramar assegura a garantia contra qualquer defeito de material ou de fabricação que o produto apresentar no período de 12 meses contados a partir da
data de aquisição, devidamente comprovada através da nota fiscal emitida pelo nosso distribuidor.
Durante o período de vigência desta garantia, comprometemo-nos a trocar ou consertar gratuitamente as peças defeituosas, quando o seu exame técnico
revelar a existência de defeitos de material ou fabricação.
Para o cumprimento desta garantia, este produto deverá ser colocado na fábrica ou no revendedor mais próximo, correndo por conta do comprador as
despesas inerentes de transporte, embalagem e seguro.
Esta garantia não se aplica a quaisquer peças ou acessórios danificados por inundações, incêndios, componentes impróprios na instalação, ou ainda, casos
imprevisíveis ou inevitáveis.
Esta garantia também fica nula e sem efeito algum, caso este produto seja entregue para conserto a pessoas não autorizadas.
Não nos responsabilizamos por danos ocorridos a este produto durante o transporte.
Reservamo-nos o direito de promover alterações no produto sem prévio aviso ao usuário.
Esta garantia somente será válida mediante a apresentação da nota fiscal de compra emitida contra o comprador inicial.
Para maiores informações consulte o site
www.sodramar.com.br
