Escala
- 1.
- 2. Definimos escala deum desenho como sendo a razão entre o comprimento do projeto e o comprimento real correspondente, sempre medidos na mesma unidade.
- 3. Usamos escala quandoqueremos representar um esboço gráfico de objetos, da planta de uma casa ou de uma cidade, mapas, maquetes, etc.
- 4. Se num mapaa escala indicada é de 1 : 1000, isso quer dizer que cada medida no desenho do mapa é 1000 vezes menor que a realidade, sendo assim : Cada 1 cm medido no mapa representará no real ->1000 cm = 10 m
- 5. Se num projetoarquitetônico cada cm desenhado equivale a 120 cm ( 1,2 m ) de dimensão real, afirmamos que esse modelo está na escala de 1 : 120, ou seja, tudo na realidade é 120 vezes maior que no projeto arquitetônico.

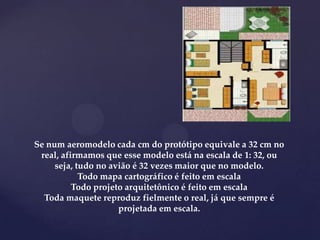

- 6. Se num aeromodelocada cm do protótipo equivale a 32 cm no real, afirmamos que esse modelo está na escala de 1: 32, ou seja, tudo no avião é 32 vezes maior que no modelo. Todo mapa cartográfico é feito em escala Todo projeto arquitetônico é feito em escala Toda maquete reproduz fielmente o real, já que sempre é projetada em escala.

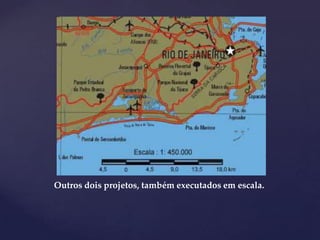

- 7. Outros dois projetos,também executados em escala.

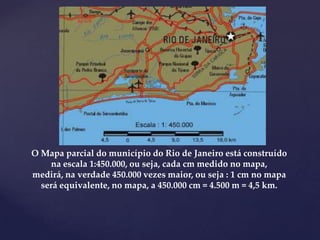

- 8. O Mapa parcialdo município do Rio de Janeiro está construído na escala 1:450.000, ou seja, cada cm medido no mapa, medirá, na verdade 450.000 vezes maior, ou seja : 1 cm no mapa será equivalente, no mapa, a 450.000 cm = 4.500 m = 4,5 km.

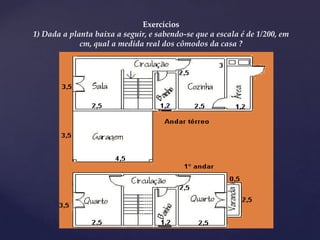

- 9. Exercícios 1) Dada aplanta baixa a seguir, e sabendo-se que a escala é de 1/200, em cm, qual a medida real dos cômodos da casa ?

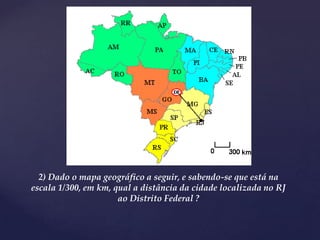

- 10. 2) Dado omapa geográfico a seguir, e sabendo-se que está na escala 1/300, em km, qual a distância da cidade localizada no RJ ao Distrito Federal ?
