1. conceitos básicos
equalização
Prof. Evandro Manara Miletto
IFRS Campus Porto Alegre

2. som
toda e qualquer vibração ou onda
mecânica em um meio elástico dentro
da faixa de audio-freqüência
foco da
onda
raio
sonoro
refração
compressão
frentes
da onda
ar

3. freqüência sonora
freqüência de uma onda sonora, é
uma grandeza física ondulatória que
indica o número de ciclos
(oscilações) durante um período de
tempo medida em
hertz hz

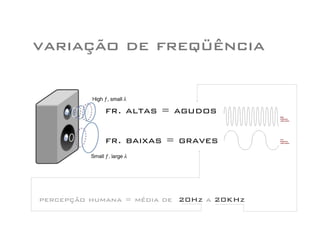

4. variação de freqüência
fr. altas = agudos
fr. baixas = graves
percepção humana = média de 20Hz a 20KHz

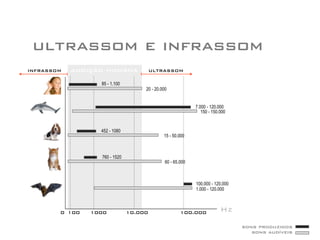

5. ultrassom e infrassom
0 100 1000 10.000 100.000 Hz
audição humana
sons produzidos
sons audíveis
85 - 1.100
20 - 20.000
7.000 - 120.000
150 - 150.000
452 - 1080
15 - 50.000
760 - 1520
60 - 65.000
100.000 - 120.000
1.000 - 120.000
ULTRASSOMINFRASSOM

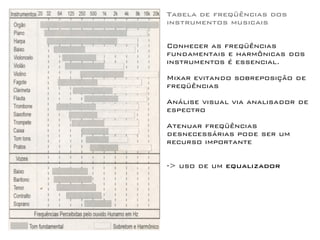

6. Tabela de freqüências dos
instrumentos musicais
audição humana
Conhecer as freqüências
fundamentais e harmônicas dos
instrumentos é essencial.
Mixar evitando sobreposição de
freqüências
Análise visual via analisador de
espectro
Atenuar freqüências
desnecessárias pode ser um
recurso importante
-> uso de um equalizador

7. Equalizador
é um dispositivo de som (hw ou sw)
empregado para se fazer a equalização
(altera parâmetros) que altera a curva de
resposta em freqüência (KHz) do sinal de
áudio.
usado para aumentar (reforço) ou baixar
(atenuar) determinadas freqüências

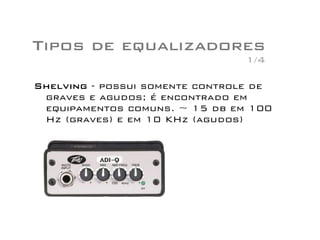

8. Tipos de equalizadores
Shelving - possui somente controle de
graves e agudos; é encontrado em
equipamentos comuns. ~ 15 db em 100
Hz (graves) e em 10 KHz (agudos)
1/4

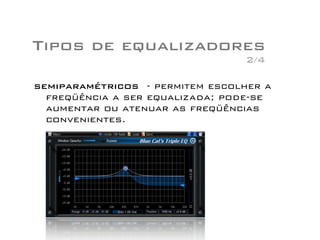

9. Tipos de equalizadores
semiparamétricos - permitem escolher a
freqüência a ser equalizada; pode-se
aumentar ou atenuar as freqüências
convenientes.
2/4

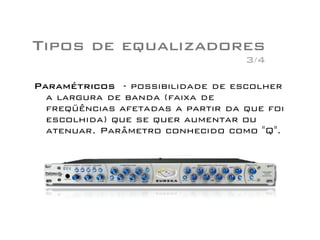

10. Tipos de equalizadores
Paramétricos - possibilidade de escolher
a largura de banda (faixa de
freqüências afetadas a partir da que foi
escolhida) que se quer aumentar ou
atenuar. Parâmetro conhecido como "Q".
3/4

11. Tipos de equalizadores
gráficos - altera os mesmos parâmetros,
porém as freqüências já são
estabelecidas (fixas) - de 5 a 31 bandas
- assim como a largura de banda
(normalmente 1/3 de oitava).
4/4

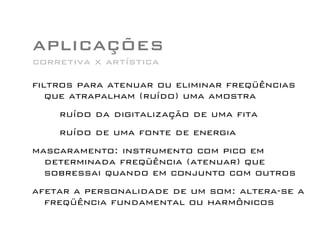

12. APLICAÇÕES
filtros para atenuar ou eliminar freqüências
que atrapalham (ruído) uma amostra
ruído da digitalização de uma fita
ruído de uma fonte de energia
mascaramento: instrumento com pico em
determinada freqüência (atenuar) que
sobressai quando em conjunto com outros
afetar a personalidade de um som: altera-se a
freqüência fundamental ou harmônicos
corretiva x artística

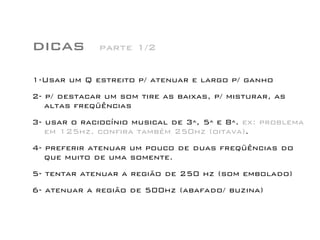

13. dicas
1-Usar um Q estreito p/ atenuar e largo p/ ganho
2- p/ destacar um som tire as baixas, p/ misturar, as
altas freqüências
3- usar o raciocínio musical de 3ª, 5ª e 8ª. ex: problema
em 125hz, confira também 250hz (oitava).
4- preferir atenuar um pouco de duas freqüências do
que muito de uma somente.
5- tentar atenuar a região de 250 hz (som embolado)
6- atenuar a região de 500hz (abafado/ buzina)
parte 1/2

14. dicas
7- p/ instrumentos de um mesmo espectro: retirar
determinada região de um - tentar:
- Para encaixar a voz numa base atenue um pouco a
região de médias altas (entre 2,5khz-5khz) e
procure, nesta mesma oitava uma região pra dar um
ganho na voz.
- Para separar o bumbo do baixo atenuar a região de
400hz (bumbo) e aumentar esta região no baixo.
8- instrumentos separados não garante mesmo som
juntos.
9- cuidar com o ganho em diversos instrumentos na
mesma região (efeito cumulativo)
10- determine o que se destaca na sua mixagem, é
impossível tudo ficar em primeiro plano
parte 2/2
