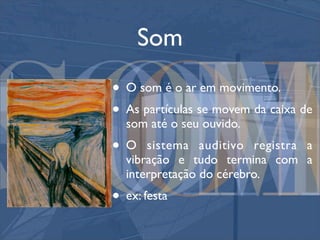

2. Som
• O som é o ar em movimento.
• As partículas se movem da caixa de
som até o seu ouvido.
•O sistema auditivo registra a
vibração e tudo termina com a
interpretação do cérebro.
• ex: festa

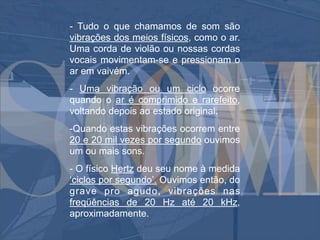

3. - Tudo o que chamamos de som são
vibrações dos meios físicos, como o ar.
Uma corda de violão ou nossas cordas
vocais movimentam-se e pressionam o
ar em vaivém.
- Uma vibração ou um ciclo ocorre
quando o ar é comprimido e rarefeito,
voltando depois ao estado original.
-Quando estas vibrações ocorrem entre
20 e 20 mil vezes por segundo ouvimos
um ou mais sons.
- O físico Hertz deu seu nome à medida
‘ciclos por segundo’. Ouvimos então, do
grave pro agudo, vibrações nas
freqüências de 20 Hz até 20 kHz,
aproximadamente.

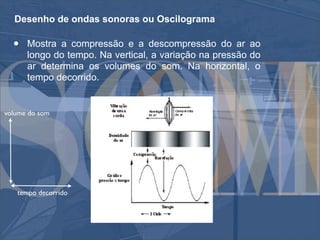

4. Desenho de ondas sonoras ou Oscilograma
• Mostra a compressão e a descompressão do ar ao
longo do tempo. Na vertical, a variação na pressão do
ar determina os volumes do som. Na horizontal, o
tempo decorrido.
volume do som
tempo decorrido

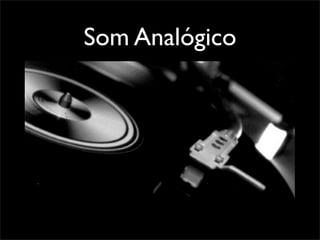

5. Som Analógico

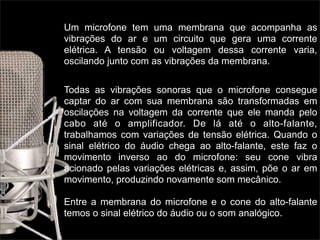

6. Um microfone tem uma membrana que acompanha as
vibrações do ar e um circuito que gera uma corrente
elétrica. A tensão ou voltagem dessa corrente varia,
oscilando junto com as vibrações da membrana.
Todas as vibrações sonoras que o microfone consegue
captar do ar com sua membrana são transformadas em
oscilações na voltagem da corrente que ele manda pelo
cabo até o amplificador. De lá até o alto-falante,
trabalhamos com variações de tensão elétrica. Quando o
sinal elétrico do áudio chega ao alto-falante, este faz o
movimento inverso ao do microfone: seu cone vibra
acionado pelas variações elétricas e, assim, põe o ar em
movimento, produzindo novamente som mecânico.
Entre a membrana do microfone e o cone do alto-falante
temos o sinal elétrico do áudio ou o som analógico.

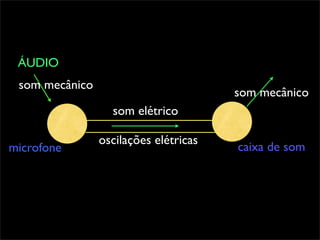

7. ÁUDIO
som mecânico
som mecânico
som elétrico
oscilações elétricas
microfone caixa de som

8. ÁUDIO
som mecânico
som mecânico
som elétrico
oscilações elétricas
microfone caixa de som

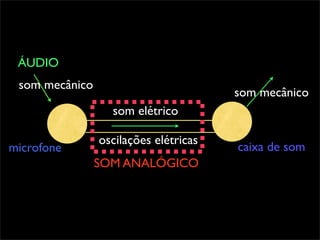

9. ÁUDIO
som mecânico
som mecânico
som elétrico
oscilações elétricas
microfone caixa de som
SOM ANALÓGICO

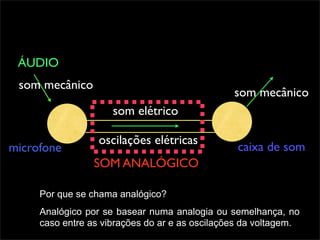

10. ÁUDIO
som mecânico
som mecânico
som elétrico
oscilações elétricas
microfone caixa de som
SOM ANALÓGICO
Por que se chama analógico?
Analógico por se basear numa analogia ou semelhança, no
caso entre as vibrações do ar e as oscilações da voltagem.

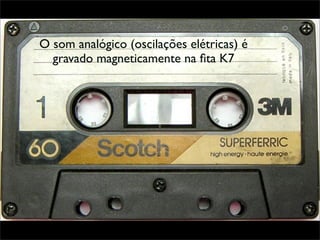

12. O som analógico (oscilações elétricas) é
gravado magneticamente na fita K7

13. + cópias - qualidade

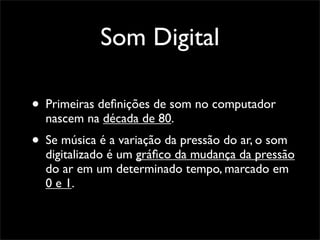

14. Som Digital
• Primeiras definições de som no computador
nascem na década de 80.
• Se música é a variação da pressão do ar, o som
digitalizado é um gráfico da mudança da pressão
do ar em um determinado tempo, marcado em
0 e 1.

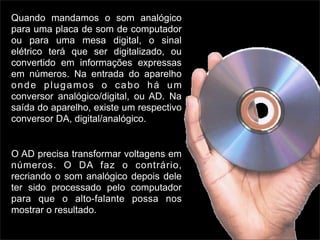

15. Quando mandamos o som analógico
para uma placa de som de computador
ou para uma mesa digital, o sinal
elétrico terá que ser digitalizado, ou
convertido em informações expressas
em números. Na entrada do aparelho
onde plugamos o cabo há um
conversor analógico/digital, ou AD. Na
saída do aparelho, existe um respectivo
conversor DA, digital/analógico.
O AD precisa transformar voltagens em
números. O DA faz o contrário,
recriando o som analógico depois dele
ter sido processado pelo computador
para que o alto-falante possa nos
mostrar o resultado.

16. (não-linear)
(linear) Som digital
Som analógico
DIGITALIZAÇÃO
(linear) (linear)
Som elétrico/ Som elétrico/
analógico analógico
Som mecânico
Som mecânico

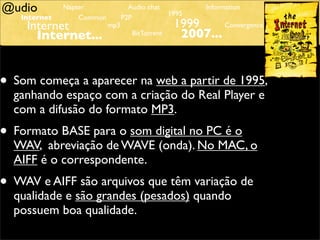

17. @udio Napter Audio chat
1995
Information
Internet Common P2P
Internet mp3 1999 Convergence
Internet... BitTorrent 2007...
• Som começa a aparecer na web a partir de 1995,
ganhando espaço com a criação do Real Player e
com a difusão do formato MP3.
• Formato BASE para o som digital no PC é o
WAV, abreviação de WAVE (onda). No MAC, o
AIFF é o correspondente.
• WAV e AIFF são arquivos que têm variação de
qualidade e são grandes (pesados) quando
possuem boa qualidade.

18. Bill Gates
Windows - áudio em .wav
Apple/Macintosh - áudio em .aiff
Steve Jobs

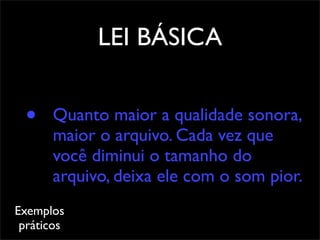

19. LEI BÁSICA
• Quanto maior a qualidade sonora,
maior o arquivo. Cada vez que
você diminui o tamanho do
arquivo, deixa ele com o som pior.
Exemplos
práticos

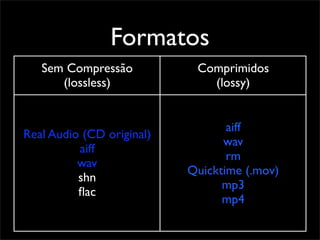

20. Formatos
Sem Compressão Comprimidos
(lossless) (lossy)
aiff
Real Audio (CD original)
wav
aiff
rm
wav
Quicktime (.mov)
shn
mp3
flac
mp4

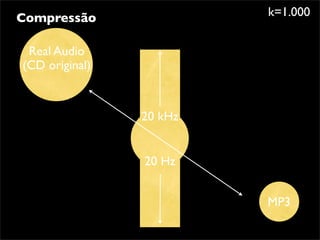

21. Compressão k=1.000
Real Audio
(CD original)
20 kHz
20 Hz
MP3

22. MP3 (MPEG-1 Audio Layer-3)
• Som do disco ou outra fonte é digitalizado
pelo computador, que depois “dobra” em
MP3
• Como MP3 dá pra “desdobrar”, é possível
fazer CDs para ouvir no carro e aparelhos -
dependendo da qualidade.

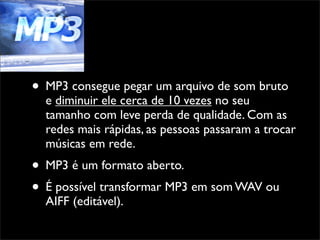

23. • MP3 consegue pegar um arquivo de som bruto
e diminuir ele cerca de 10 vezes no seu
tamanho com leve perda de qualidade. Com as
redes mais rápidas, as pessoas passaram a trocar
músicas em rede.
• MP3 é um formato aberto.
• É possível transformar MP3 em som WAV ou
AIFF (editável).

24. Normalização
Processo de tratamento do som efetuado após a sua
compressão. O processo de compressão torna o volume geral do
som mais baixo do que no original, uma vez que os picos de
volume são atenuados (juntamente com o aumento das partes
mais baixas). A normalização promove o aumento do som como
um todo. O resultado final do processo compressão +
normalização pode ser excelente, desde que o som original
esteja bem gravado. Caso contrário, ruídos indesejados de fundo
serão também ampliados durante a modificação. Se isto ocorrer,
é ainda melhor permanecer com o som original do que o
modificado. A figura abaixo ilustra o que ocorre com o som após
passar pelos processos de compressão e normalização.

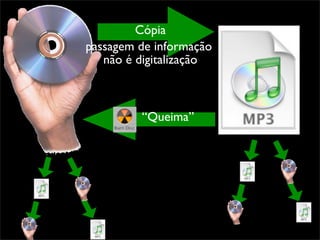

25. Cópia
passagem de informação
não é digitalização
“Queima”

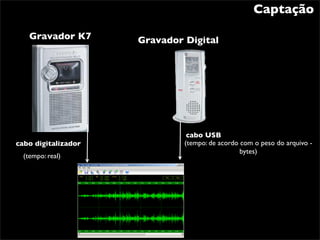

26. Captação
Gravador K7 Gravador Digital
cabo USB
cabo digitalizador (tempo: de acordo com o peso do arquivo -
bytes)
(tempo: real)

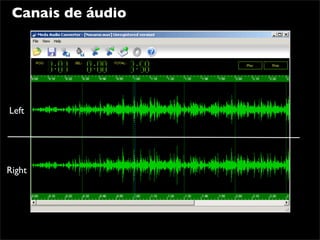

27. Canais de áudio
Left
Right

28. Canais de áudio
Left
Right

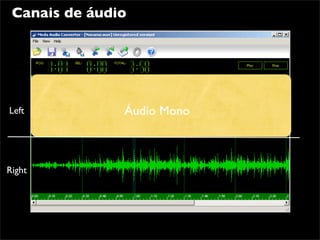

29. Canais de áudio
Left Áudio Mono
Right

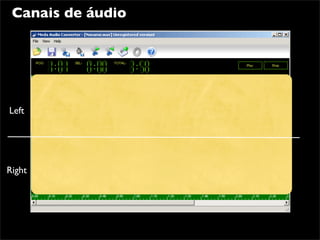

30. Canais de áudio
Left Áudio Mono
Right

31. Canais de áudio
Left Áudio Mono
Áudio Stereo
Right

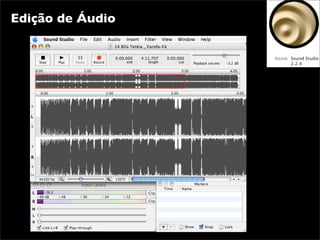

32. Edição de Áudio

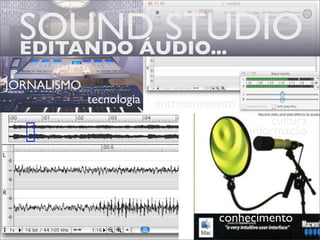

33. SOUND STUDIO
EDITANDO ÁUDIO...
JORNALISMO
tecnologia entretenimento
cultura
informação
conhecimento
